公開番号2025131328
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024029009
出願日2024-02-28
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類B41J 2/47 20060101AFI20250902BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ポリゴンミラーの面倒れによる主走査方向の露光開始位置のばらつきを抑制する。
【解決手段】制御部は、第1センサ108が第1ビームBKを検出したときから第1時間が経過したときに第1ビームBKにより第1感光ドラムの露光を開始し、第1センサ108が第1ビームBKを検出したときから第2時間が経過したときに第2ビームBYにより第2感光ドラムの露光を開始する。第2センサ109が複数のミラー面51Aの特定面で反射された第2ビームBYを検出してから第1センサ108が特定面で反射された第1ビームBKを検出するまでの時間である検出時間と、基準時間との差に基づいて、特定面で反射された第2ビームBYにより第2感光ドラムを露光する場合の第2時間を補正する補正値を計算する。
【選択図】図8
特許請求の範囲【請求項１】
第１感光ドラムと、
第２感光ドラムと、
前記第１感光ドラムを露光する第１ビームを出射する第１入射光学系と、
前記第２感光ドラムを露光する第２ビームを出射する第２入射光学系と、
第１方向に延びる回転軸を中心に回転し、前記第１ビームおよび前記第２ビームを主走査方向に偏向するポリゴンミラーであって、複数のミラー面を有するポリゴンミラーと、
前記第１方向に直交する第２方向において、前記ポリゴンミラーの一方側に配置された第１走査光学系であって、前記ポリゴンミラーで偏向された前記第１ビームが入射する第１走査光学系と、
前記第２方向において、前記ポリゴンミラーの他方側に配置された第２走査光学系であって、前記ポリゴンミラーで偏向された前記第２ビームが入射する第２走査光学系と、
前記ポリゴンミラーで反射された前記第１ビームを検出する第１センサであって、前記第１走査光学系における前記第１ビームの走査方向において、前記第１走査光学系の有効走査範囲よりも上流側で前記第１ビームを検出する第１センサと、
前記ポリゴンミラーで反射された前記第２ビームを検出する第２センサであって、前記第２走査光学系における前記第２ビームの走査方向において、前記第２走査光学系の有効走査範囲よりも下流側で前記第２ビームを検出する第２センサと、
制御部と、を備え、
前記制御部は、
前記第１センサが前記第１ビームを検出したときから第１時間が経過したときに前記第１ビームにより前記第１感光ドラムの露光を開始し、
前記第１センサが前記第１ビームを検出したときから第２時間が経過したときに前記第２ビームにより前記第２感光ドラムの露光を開始し、
前記第２センサが前記複数のミラー面の特定面で反射された前記第２ビームを検出してから前記第１センサが前記特定面で反射された前記第１ビームを検出するまでの時間である検出時間と、基準時間との差に基づいて、前記特定面で反射された前記第２ビームにより前記第２感光ドラムを露光する場合の前記第２時間を補正する補正値を計算するように構成されたこと、
を特徴とする画像形成装置。
続きを表示（約 560 文字）【請求項２】
前記第１入射光学系は、副走査方向において、前記ポリゴンミラーに対して斜めに前記第１ビームを入射させ、
前記第２入射光学系は、副走査方向において、前記ポリゴンミラーに対して斜めに前記第２ビームを入射させ、
前記第１入射光学系および前記第２入射光学系は、前記第１ビームおよび前記第２ビームのいずれもが、前記第１方向に直交する、前記ポリゴンミラーを通る平面に対して一方側から前記ポリゴンミラーに入射するように配置されていることを特徴とする請求項１に記載の画像形成装置。
【請求項３】
第３感光ドラムと、
前記第３感光ドラムに露光される第３ビームを出射する第３入射光学系と、をさらに備え、
前記制御部は、
前記第１センサが前記第１ビームを検出したときから第３時間が経過したときに前記第３ビームにより前記第３感光ドラムの露光を開始し、
前記補正値により前記第３時間を補正するように構成されたことを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記制御部は、前記検出時間を、前記複数のミラー面の各面に対応して取得し、取得した各面に対応した検出時間の平均により、前記基準時間を算出することを特徴とする請求項１に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数のビームを異なる複数の感光ドラムに走査して、シートに複数の色で画像を形成する画像形成装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
複数のビームを１つのポリゴンミラーで走査するカラーレーザプリンタ用の走査光学装置が知られている（特許文献１参照）。走査光学装置は、ポリゴンミラーで反射したビームを検出する光学センサ（以下、「ＢＤセンサ」という。）を有し、ＢＤセンサでビームを検出したタイミングから所定時間後に、感光ドラムの露光を開始する。この露光開始タイミングを規定する所定時間は、画像を形成する色に対応したビームごとに設定されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１８０７７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

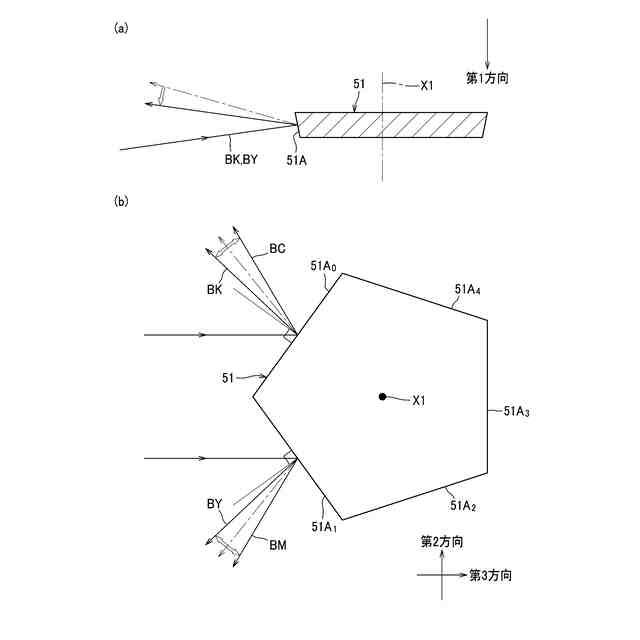

ポリゴンミラーのミラー面は、製造誤差により回転軸に対して傾くことがあり（以下、この傾きを「面倒れ」という。）、複数のミラー面間では、面倒れの量にばらつきが生じる。面倒れがある場合、ミラー面に入射するビームは、副走査方向への進行方向に誤差が生じるだけでなく、主走査方向へも進行方向の誤差が生じる。
【０００５】
主走査方向への進行方向の誤差のため、面倒れを考慮せずに露光開始タイミングを規定する所定時間を設定すると、感光ドラム上の露光開始位置に、面倒れ量に応じたずれが生じるという問題がある。
【０００６】
そこで、本発明は、ポリゴンミラーの面倒れによる主走査方向の露光開始位置のばらつきを抑制することを目的とする。
【課題を解決するための手段】
【０００７】

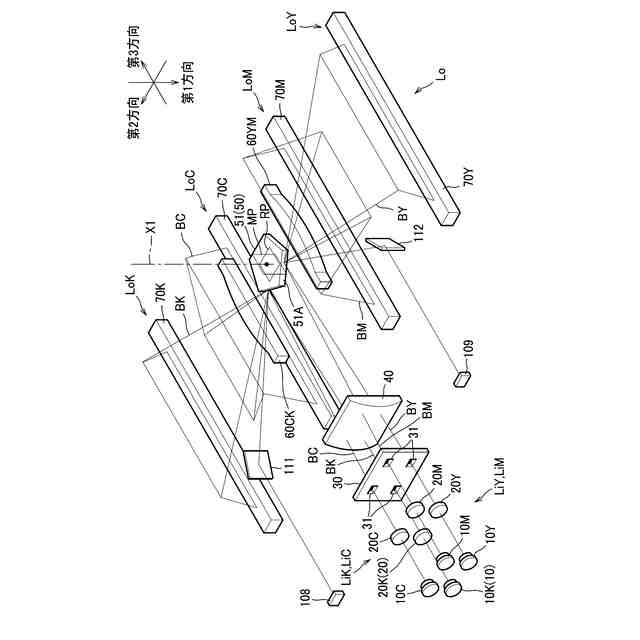

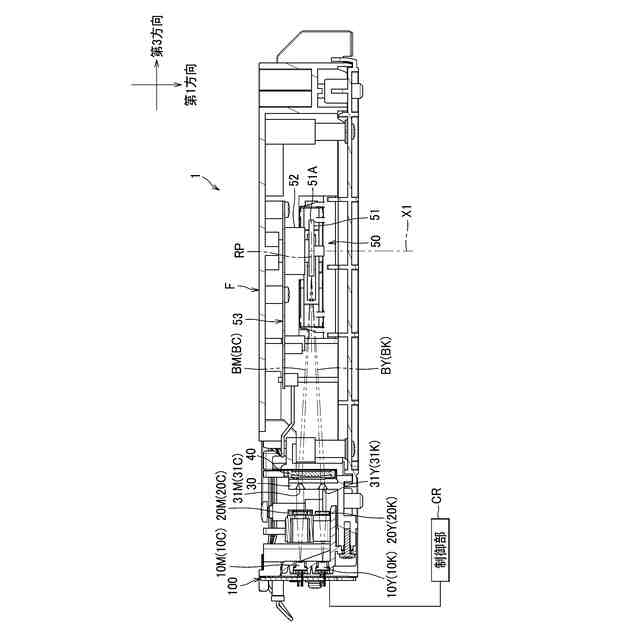

前記した課題を解決するため、画像形成装置は、第１感光ドラムと、第２感光ドラムと、第１入射光学系と、第２入射光学系と、ポリゴンミラーと、第１走査光学系と、第２走査光学系と、第１センサと、第２センサと、制御部とを備える。
第１入射光学系は、第１感光ドラムを露光する第１ビームを出射する。
第２入射光学系は、第２感光ドラムを露光する第２ビームを出射する。
ポリゴンミラーは、第１方向に延びる回転軸を中心に回転し、第１ビームおよび第２ビームを主走査方向に偏向する。ポリゴンミラーは、複数のミラー面を有する。

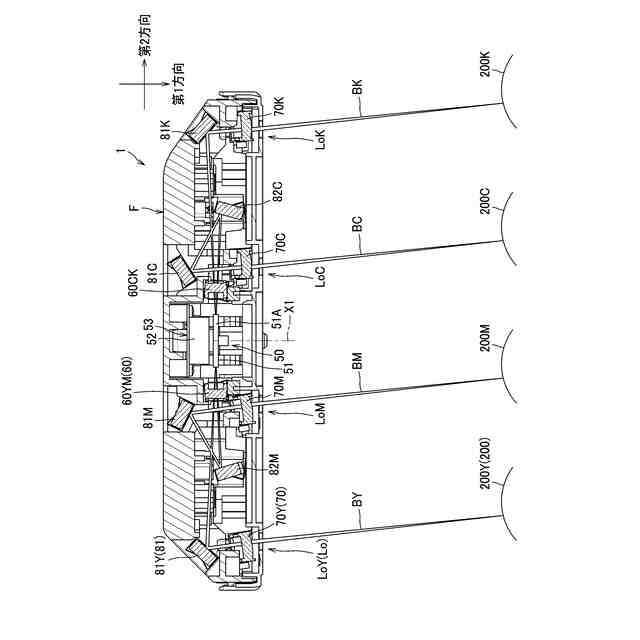

第１走査光学系は、第１方向に直交する第２方向において、ポリゴンミラーの一方側に配置される。第１走査光学系は、ポリゴンミラーで偏向された第１ビームが入射する。
第２走査光学系は、第２方向において、ポリゴンミラーの他方側に配置される。第２走査光学系は、ポリゴンミラーで偏向された第２ビームが入射する。

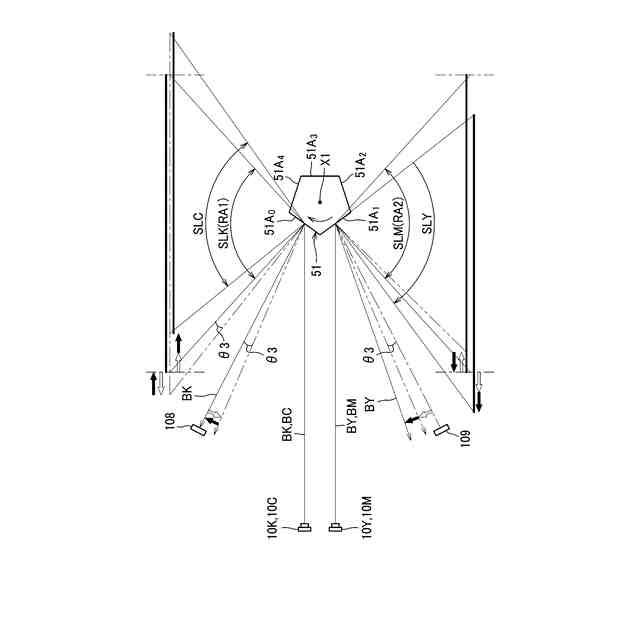

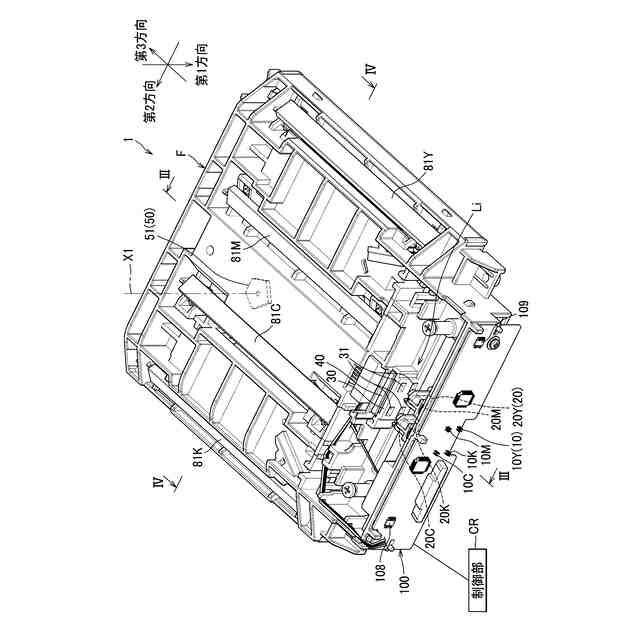

第１センサは、ポリゴンミラーで反射された第１ビームを検出する。第１センサは、第１走査光学系における第１ビームの走査方向において、第１走査光学系の有効走査範囲よりも上流側で第１ビームを検出する。
第２センサは、ポリゴンミラーで反射された第２ビームを検出する。第２センサは、第２走査光学系における第２ビームの走査方向において、第２走査光学系の有効走査範囲よりも下流側で第２ビームを検出する。

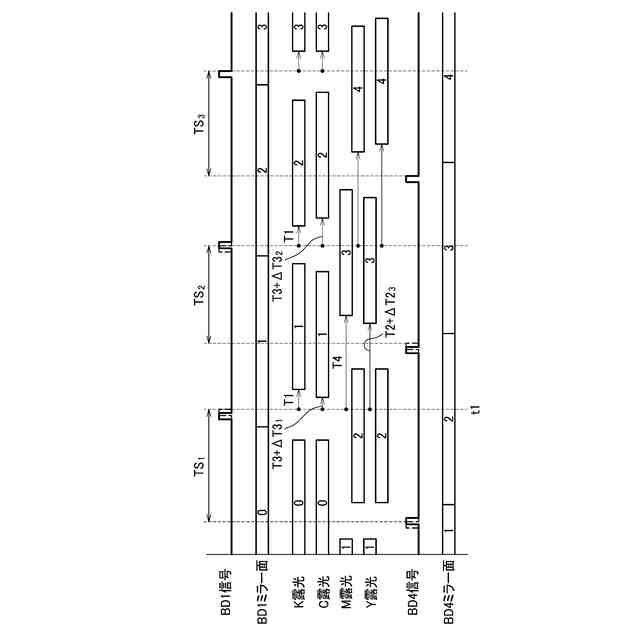

制御部は、第１センサが第１ビームを検出したときから第１時間が経過したときに第１ビームにより第１感光ドラムの露光を開始し、第１センサが第１ビームを検出したときから第２時間が経過したときに第２ビームにより第２感光ドラムの露光を開始する。そして、制御部は、第２センサが複数のミラー面の特定面で反射された第２ビームを検出してから第１センサが前記特定面で反射された第１ビームを検出するまでの時間である検出時間と、基準時間との差に基づいて、前記特定面で反射された第２ビームにより第２感光ドラムの露光する場合の第２時間を補正する補正値を計算するように構成される。
【０００８】
第２センサが複数のミラー面の特定面で反射された第２ビームを検出してから第１センサが前記特定面で反射された第１ビームを検出するまでの時間である検出時間と、基準時間との差は、その特定面の面倒れによって、第１ビームおよび第２ビームが主走査方向に反射する方向の誤差が反映された値となる。そのため、この差に基づいて、前記特定面で反射された第２ビームにより第２感光ドラムを露光する場合の第２時間を補正する補正値を計算することで、第２感光ドラムの露光開始タイミングの誤差を小さくすることができる。すなわち、ポリゴンミラーの面倒れによる主走査方向の露光開始位置のばらつきを抑制することができる。
【０００９】
前記した画像形成装置において、第１入射光学系は、副走査方向において、ポリゴンミラーに対して斜めに第１ビームを入射させ、第２入射光学系は、副走査方向において、ポリゴンミラーに対して斜めに第２ビームを入射させてもよい。そして、第１入射光学系および第２入射光学系は、第１ビームおよび第２ビームのいずれもが、第１方向に直交する、ポリゴンミラーを通る平面に対して一方側からポリゴンミラーに入射するように配置されていてもよい。
【００１０】
第２入射光学系が、第１方向に直交する、ポリゴンミラーを通る平面に対して、第１入射光学系と同じ側からポリゴンミラーに入射する場合、第２ビームの主走査方向の露光開始位置は、誤差が生じやすいが、露光開始タイミングを決める第２時間に補正値を適用することで、誤差を小さくすることができる。
（【００１１】以降は省略されています）
