公開番号2025132436
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029988
出願日2024-02-29
発明の名称定着装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類G03G 15/20 20060101AFI20250903BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】ニップ圧を変更するためのカムの位相を目視で確認することができるとともに、ユーザが触れることを抑制することができる定着装置を提供する。

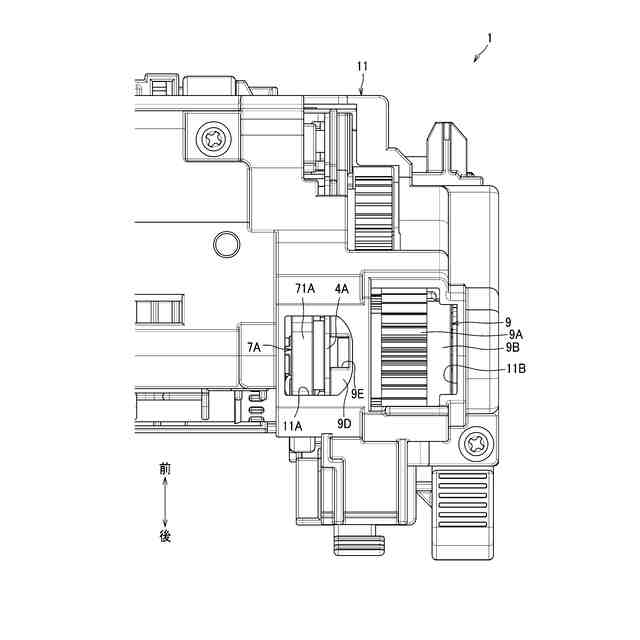

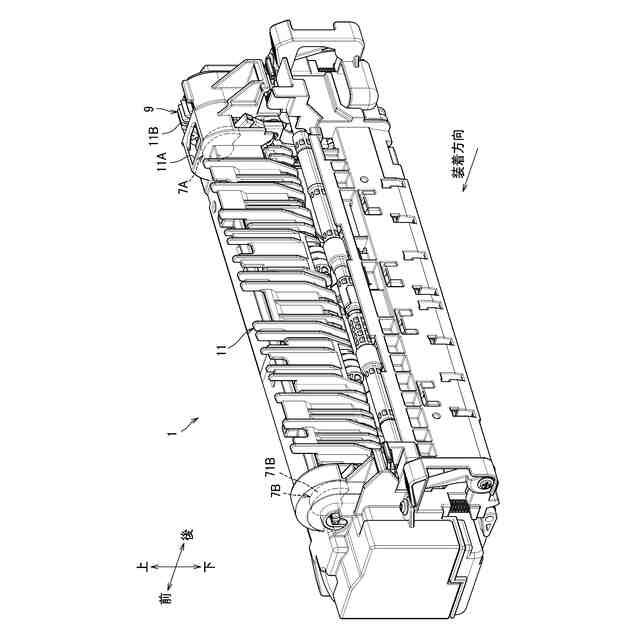

【解決手段】定着装置1は、画像形成装置の本体筐体に着脱可能である。定着装置1は、加熱部材と、加圧部材と、第1アームと、第1カム7Aと、外装カバー11とを備える。加熱部材と加圧部材は、長手方向に延びる。第1アームは、加熱部材と加圧部材との間にシートをニップするニップ圧を与える。第1カム7Aはカム軸を中心に回転する。第1カム7Aは、周面に第1アームに作用する第1カム面71Aを有する。外装カバー11は、第1カム7Aの第1カム面71Aを覆う。外装カバー11は第1カム7Aの第1カム面71Aの一部を露出させる第1開口11Aを有する。

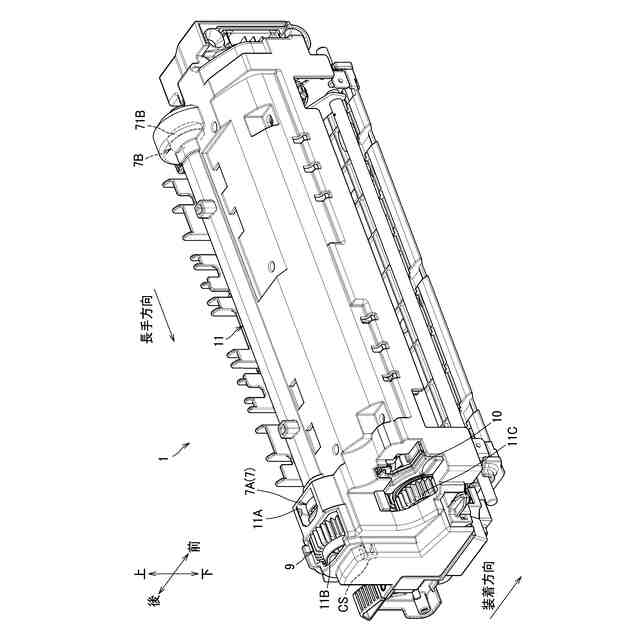

【選択図】図6

特許請求の範囲【請求項１】

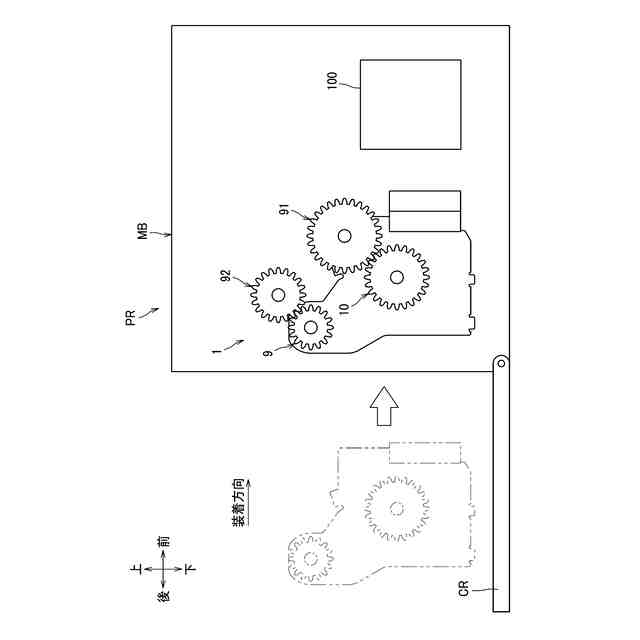

画像形成装置の本体筐体に着脱可能な定着装置であって、
長手方向に延びる加熱部材および加圧部材と、

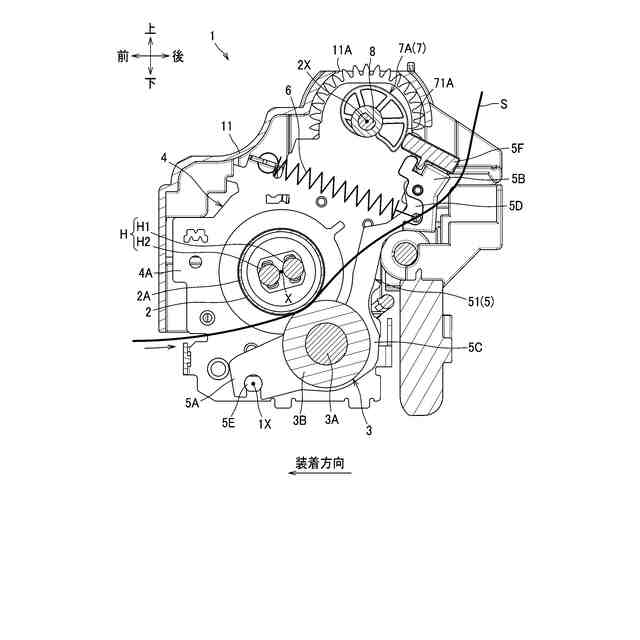

前記加熱部材と前記加圧部材との間にシートをニップするニップ圧を与える第１アームと、
カム軸を中心に回転する第1カムであって、周面に前記第１アームに作用する第１カム面を有する第１カムと、
前記第１カム面を覆う外装カバーであって、前記第１カム面の一部を露出させる第１開口を有する外装カバーと、
を備えることを特徴とする定着装置。
続きを表示（約 970 文字）【請求項２】
前記第１カムは、前記第１カムの位相に関わらず、前記第１開口から前記外装カバーの外側に突出しないことを特徴とする請求項１に記載の定着装置。
【請求項３】
前記外装カバーは、前記カム軸の方向を向く前記第1カムの側面を覆うことを特徴とする請求項１に記載の定着装置。
【請求項４】

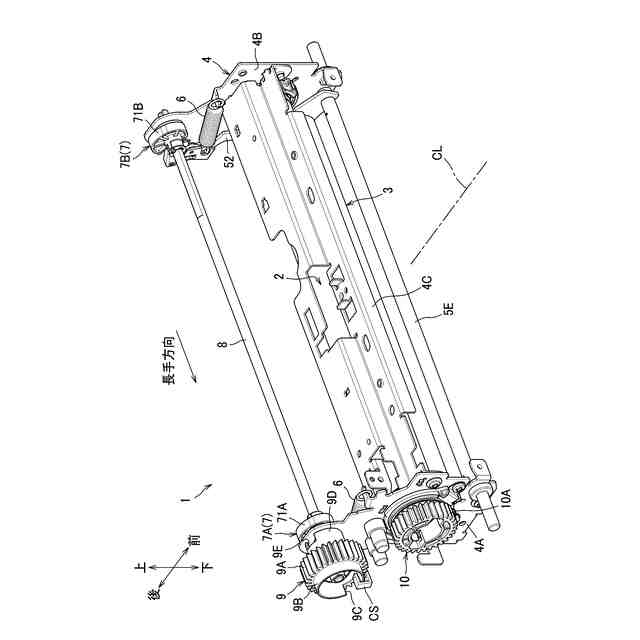

前記第１カムが固定された前記カム軸を中心に回転可能なシャフトであって、前記長手方向に延びるシャフトと、
前記シャフトに固定されたカムギヤであって、
ギヤ歯を有する歯車と、
前記歯車から前記長手方向に延びた円筒形状のフランジであって、回転方向の一部に他の部分と異なる形状からなるマークを有するフランジと、を有するカムギヤと、
をさらに備え、
前記第１開口は、前記フランジを露出させることを特徴とする請求項１に記載の定着装置。
【請求項５】
前記シャフトを回転可能に支持するサイドフレームをさらに備え、
前記サイドフレームは、前記第１カムと前記カムギヤの間に位置することを特徴とする請求項４に記載の定着装置。
【請求項６】
前記外装カバーは、第２開口をさらに有し、
前記外装カバーは、前記歯車の前記ギヤ歯の一部を覆い、
前記第２開口は、前記ギヤ歯の他の一部を外装カバーから露出させることを特徴とする請求項４に記載の定着装置。
【請求項７】
前記第１カムの位相を検出するカムセンサを有することを特徴とする請求項４に記載の定着装置。
【請求項８】
前記外装カバーは、前記カムセンサを覆うことを特徴とする請求項７に記載の定着装置。
【請求項９】
前記長手方向において前記加熱部材を挟んで前記第１アームと反対側に位置する第２アームと、
前記第２アームに作用する第２カム面を有する第２カムと、をさらに備え、
前記外装カバーは前記第２カム面を覆うことを特徴とする請求項１に記載の定着装置。
【請求項１０】
前記第１カムと前記第２カムを接続するシャフトをさらに備え、
前記外装カバーは、前記シャフトを覆うことを特徴とする請求項９に記載の定着装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、定着装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、画像形成装置本体に着脱可能であって、ニップ圧を変更するためのカムを持ち、カムの周面および側面が露出している定着装置が知られている（特許文献１）。
【０００３】
また、カムが定着装置の筐体内にあり露出していない定着装置も知られている（特許文献２）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－２３２４４２号公報
特開２０１６－０８５２３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の構造のようにカムが露出している場合、定着装置の交換等の際にユーザがカムに触れて、カムの位相が変化してしまう可能性があるという問題があった。一方で、特許文献２の構造のようにカムが露出していない場合、定着装置の交換や製造工程での組み立て時にカムの位相を目視で確認することができないという問題があった。
【０００６】
そこで、本発明は、ニップ圧を変更するためのカムの位相を目視で確認することができるとともに、ユーザが触れることを抑制することができる定着装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
前記課題を解決するため、画像形成装置の本体筐体に着脱可能な本発明の定着装置は、加熱部材と、加圧部材と、第１アームと、第１カムと、外装カバーとを備える。
加熱部材と加圧部材は、長手方向に延びる。
第１アームは、加熱部材と加圧部材との間にシートをニップするニップ圧を与える。
第１カムはカム軸を中心に回転する。第１カムは、周面に第１アームに作用する第１カム面を有する。
外装カバーは、第１カムの第１カム面を覆う。外装カバーは第１カムの第１カム面の一部を露出させる第１開口を有する。
【０００８】
第１カムの第１カム面を覆う外装カバーが第１開口を有するので、第１カムの位相を目視で確認することができるとともに、ユーザが触れることを抑制することができる。
【０００９】
第１カムは、第１カムの位相に関わらず、第１開口から外装カバーの外側に突出しない構成でもよい。
【００１０】
第１カムの位相にかかわらず、第１カムは第１開口から外装カバーの外側に突出しないため、ユーザが第１カムに触れることを抑制できる。
（【００１１】以降は省略されています）
