特許ウォッチ

公開番号2025131079
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028594
出願日2024-02-28
発明の名称複合機
出願人ブラザー工業株式会社
代理人弁理士法人ぱてな
主分類H04N 1/00 20060101AFI20250902BHJP(電気通信技術)
要約【課題】異なるサイズの操作パネルを上筐体に組み合わせる構成において、パネル筐体を上筐体に連結することなく操作パネルに作用する押圧力に耐える強度を確保できるとともに、複数品種製造時に保管する筐体部品点数の削減を実現できる複合機を提供する。

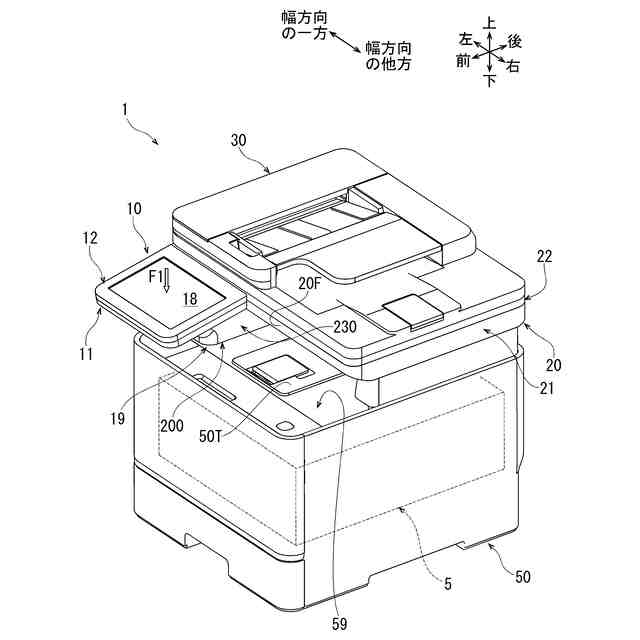

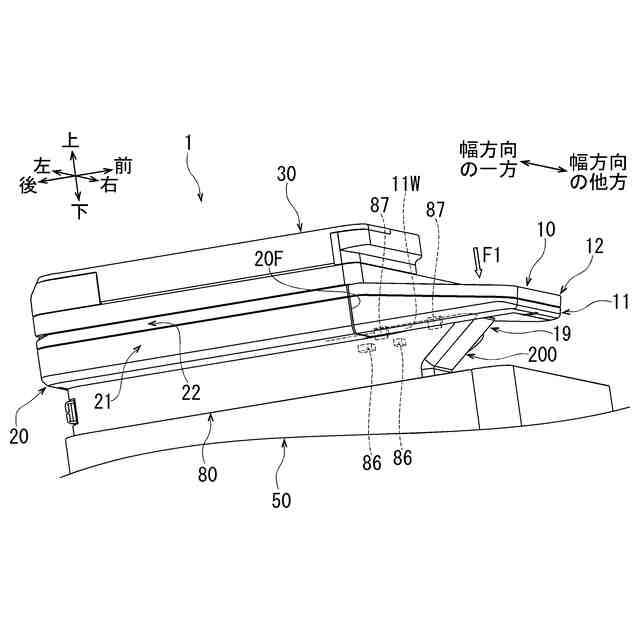

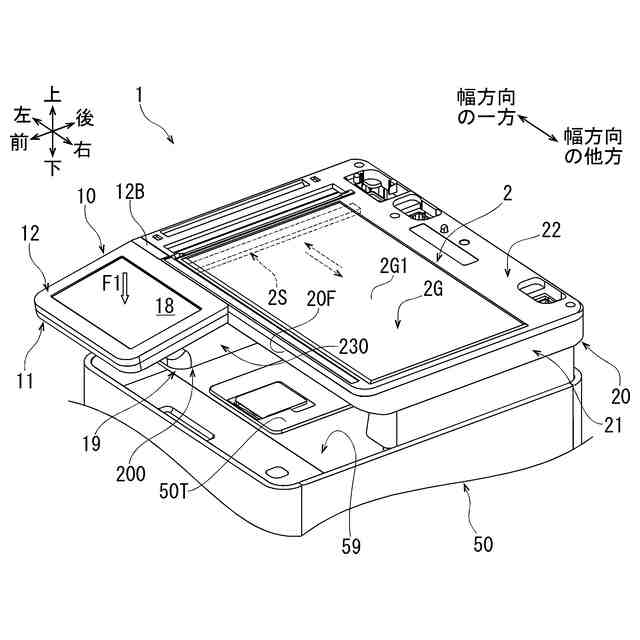

【解決手段】複合機1は、画像形成部5と、画像読取部2と、操作パネル18と、下筐体50と、上筐体20と、下筐体50よりも上方、かつ上筐体20よりも前方に位置し、パネル筐体10と、下筐体50と上筐体20とを連結する連結部60と、上下方向において下筐体50とパネル筐体10との間に位置し、かつ上筐体20及び連結部60よりも前方に位置し、パネル筐体10を支持する支持部19と、を備える。支持部19は、パネル筐体10に固定される第1支持部100と、下筐体50に固定され、第1支持部100と連結される第2支持部200と、を有して構成される。
【選択図】図9
特許請求の範囲【請求項１】
シートに画像を形成する画像形成部と、
原稿の画像を読み取る画像読取部と、
操作入力を受ける操作パネルと、
前記画像形成部を収容する下筐体と、
前記下筐体よりも上方に位置し、前記画像読取部を収容する上筐体と、

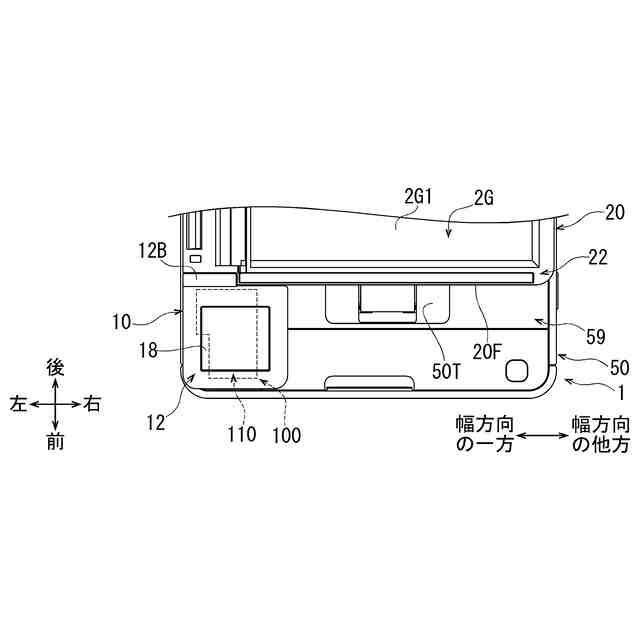

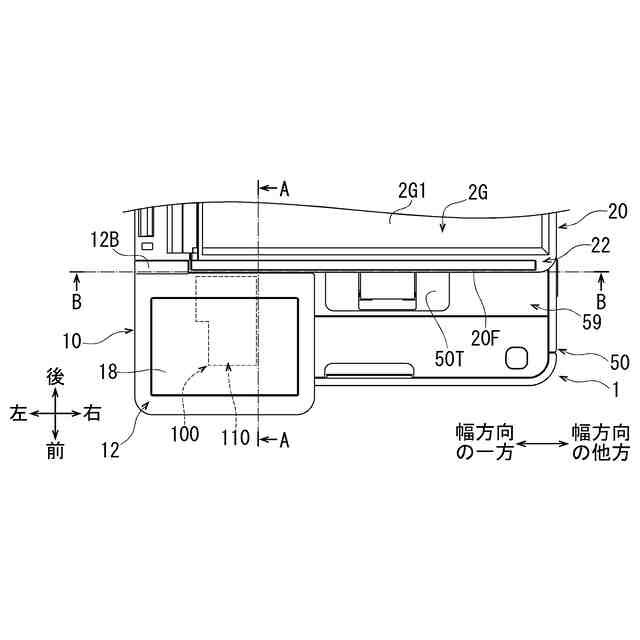

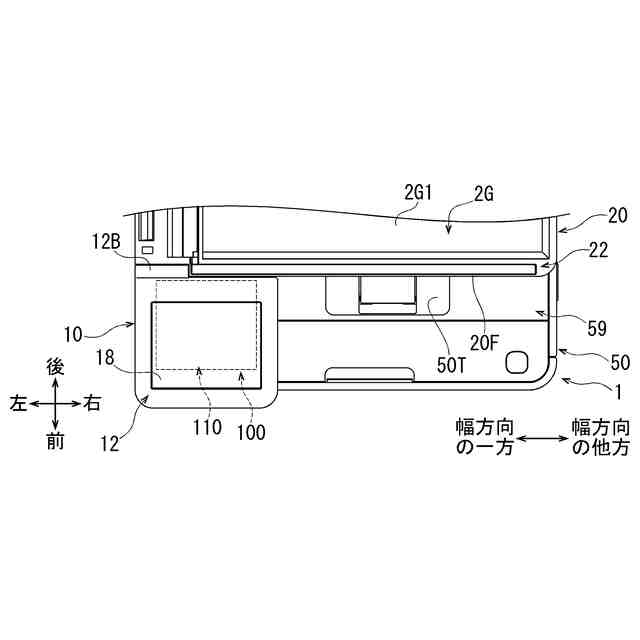

前記下筐体よりも上方、かつ前記上筐体よりも前方に位置し、前記操作パネルを収容するパネル筐体と、

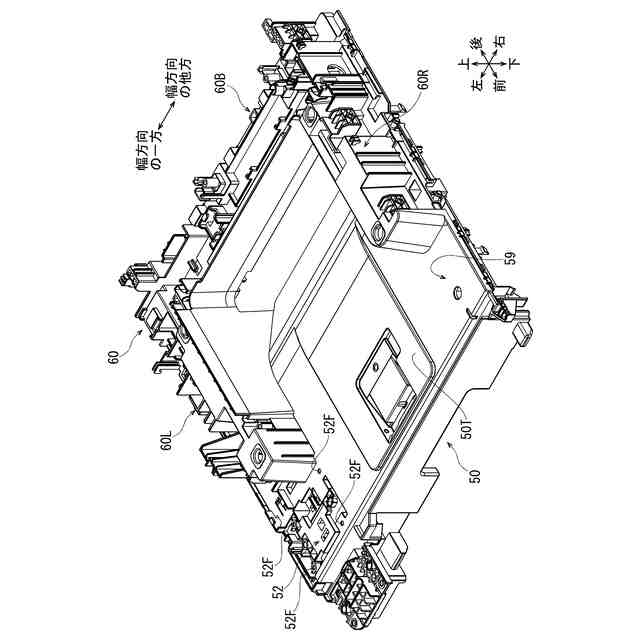

前記下筐体と前記上筐体とを連結する連結部と、

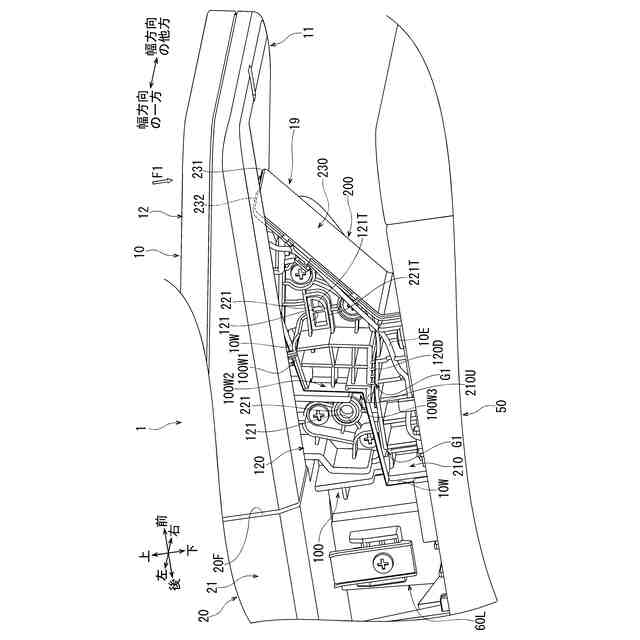

上下方向において前記下筐体と前記パネル筐体との間に位置し、かつ前記上筐体及び前記連結部よりも前方に位置し、前記パネル筐体を支持する支持部と、を備え、
前記支持部は、前記パネル筐体に固定される第１支持部と、前記下筐体に固定され、前記第１支持部と連結される第２支持部と、を有して構成されていることを特徴とする複合機。
続きを表示（約 2,300 文字）【請求項２】
前記支持部は、前記第１支持部及び前記第２支持部の一方に形成され、前記操作パネルが押圧される第１方向と直交する嵌合方向に突出する嵌合部と、
前記第１支持部及び前記第２支持部の他方に形成され、前記嵌合方向に凹んで前記嵌合部に嵌合される被嵌合部と、を有している請求項１記載の複合機。
【請求項３】
前記第１支持部は、前記パネル筐体に沿って延びて前記パネル筐体に固定される第１固定部と、前記第１固定部に接続して前記下筐体に向かって延びる第１取付部と、を有し、

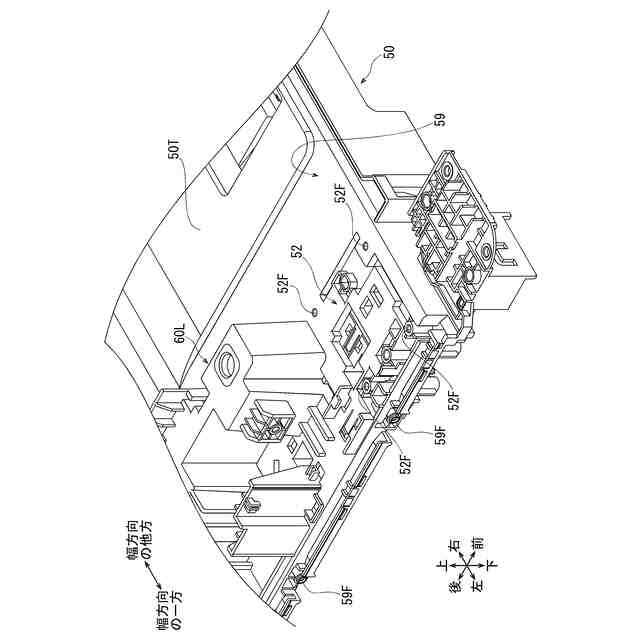

前記第２支持部は、前記下筐体に沿って延びて前記下筐体に固定される第２固定部と、前記第２固定部に接続して前記パネル筐体に向かって延びる第２取付部と、を有し、
前記第１支持部と前記第２支持部とが連結された状態において、前記第１取付部の第１側面と、前記第２取付部の第２側面と、が前記嵌合方向と平行な第２方向において当接し、かつ、前記第１取付部の底面と、前記第２固定部の上面と、が上下方向の第１隙間を有して対向し、
前記第１隙間は、前記操作パネルが前記第１方向に押圧されたときに当接可能な大きさに設定されている請求項２記載の複合機。
【請求項４】
前記第１支持部と前記第２支持部とが連結された状態において、前記第１取付部は、前記第２取付部よりも前記第２方向の一方に位置し、
前記嵌合部は、前記第２取付部の前記第２側面から前記第２方向の前記一方に突出する第１嵌合部と、前記第１固定部から前記第２方向の他方に突出する第２嵌合部と、を有し、
前記被嵌合部は、前記第１取付部の前記第１側面から前記第２方向の前記一方に凹んで前記第１嵌合部に嵌合される第１被嵌合部と、前記第２取付部における前記第２側面よりも上方に位置する部分から前記第２方向の前記他方に凹んで前記第２嵌合部に嵌合される第２被嵌合部と、を有し、
前記嵌合方向は、前記第１嵌合部及び前記第１被嵌合部においては前記第２方向の前記一方に向かう方向であり、前記第２嵌合部及び前記第２被嵌合部においては前記第２方向の前記他方に向かう方向である請求項３記載の複合機。
【請求項５】
前記第１嵌合部及び前記第１被嵌合部は、２組設けられ、
一方の組の前記第１嵌合部及び前記第１被嵌合部において、前記第１嵌合部は円柱状の突起であり、前記第１被嵌合部は円筒状の内周面を有する穴であり、
他方の組の前記第１嵌合部及び前記第１被嵌合部において、前記第１嵌合部は外周面の一部が平面状に形成されてなる当て部を有する突起であり、前記第１被嵌合部は内周面の一部が平面状に形成されてなり、前記当て部を下から受ける受け部を有する穴である請求項４記載の複合機。
【請求項６】
前記パネル筐体は、前端が後端よりも下方に位置するように傾斜しており、
前記第２方向は、上下方向及び前後方向に直交する幅方向であり、
前記第２嵌合部及び前記第２被嵌合部は、２組設けられ、
一方の組の前記第２嵌合部及び前記第２被嵌合部は、他方の組の前記第２嵌合部及び前記第２被嵌合部よりも前方、かつ下方に位置している請求項４記載の複合機。
【請求項７】
前記第２方向は、上下方向及び前後方向に直交する幅方向であり、
前記第１支持部と前記第２支持部とが連結された状態において、前記第１取付部は、前記第２取付部よりも前記幅方向の一方に位置し、
前記連結部、前記第１支持部及び前記第２支持部よりも前記幅方向の前記一方に位置して上下方向及び前後方向に延びる外装カバーを備え、
前記外装カバーの下端側には、前記下筐体に固定されるカバー固定部が形成され、
前記外装カバーの上端側には、前記幅方向において前記第１取付部に当接するカバー当接部が形成され、
前記パネル筐体は、前記第１固定部が固定される基部と、前記外装カバーの前記上端よりも前記幅方向の前記一方に位置して下向きに突出し、かつ前後方向に延びる対向壁と、を有し、
前記対向壁の下端と前記外装カバーの前記上端とは、前記幅方向の第２隙間を有して対向し、
前記第２隙間は、前記第１方向の押圧力が前記パネル筐体における前記幅方向の前記一方に偏って作用したときに当接可能な大きさに設定されている請求項３乃至６のいずれか１項記載の複合機。
【請求項８】
前記画像読取部は、前記上筐体の上面に配置された原稿ガラスであって、読取対象の原稿が載置される原稿載置面を有する前記原稿ガラスを有し、
前記上筐体は、前記原稿ガラスの外周縁を覆う上面カバーを有し、
前記パネル筐体は、前記操作パネルの外周縁を覆うパネルカバーを有し、
前記パネルカバーの後端側の一部は、前記上面カバーの前端側の一部を上から覆っている請求項１乃至６のいずれか１項記載の複合機。
【請求項９】
前記第２支持部は、前記第２支持部の外装面を構成するカバー部を有し、
前記カバー部の上端縁には、前記パネル筐体に下から当接して前記パネル筐体を支持するカバー支持部が形成されている請求項１乃至６のいずれか１項記載の複合機。
【請求項１０】
前記カバー支持部は、前記第１支持部から上下方向及び前後方向に直交する幅方向に離れて位置し、前後方向に延びる第１カバー支持部と、
前記第１支持部よりも前方に位置し、前記幅方向に延びる第２カバー支持部と、を有している請求項９記載の複合機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は複合機に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１に従来の複合機の一例が開示されている。この複合機において、画像読取部を収容する上筐体は、画像形成部を収容する下筐体よりも上方に位置している。操作パネルを収容するパネル筐体は、下筐体よりも上方に位置し、上筐体の前端部から前方に突出している。パネル筐体の少なくとも一部が上筐体と一体に形成されているか否かは不明であるが、一般的には、パネル筐体の少なくとも一部が上筐体と一体に形成されている場合が多い。連結部は、下筐体と上筐体とを連結している。
【０００３】
この複合機には、操作入力を受ける操作パネルに作用する押圧力に耐える強度を有して操作パネルを支持することが求められる。このため、この複合機では、連結部の前端部が上下方向において下筐体とパネル筐体との間に位置し、かつ上筐体よりも前方に位置してパネル筐体を支持している。
【０００４】
また、従来の複合機の別の一例として、連結部の前端部がパネル筐体よりも後方に位置してパネル筐体を支持しない構成が知られている。この複合機では、パネル筐体の少なくとも一部を上筐体と一体に形成することにより、操作パネルに作用する押圧力に耐える強度を確保している。
【先行技術文献】
【特許文献】
【０００５】
特許第７３１０４５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、上記従来の複合機では、異なるサイズの操作パネルを上筐体に組み合わせて製品化する製品展開を採用する場合がある。
【０００７】
パネル筐体の少なくとも一部を上筐体と一体に形成する構成において、そのような製品展開を実現しようとする場合、操作パネルの各サイズに合わせた形状を有する複数品種の上筐体用部品を設計、製造、保管しなければならず、その結果、生産計画と需要とが異なる状態になると対応が難しいだけでなく、複数品種の上筐体用部品を保管するスペースが必要になるという問題がある。
【０００８】
連結部の前端部がパネル筐体を支持する構成において、そのような製品展開を実現しようとする場合も、操作パネルの各サイズに合わせた形状を有する複数品種の連結部用部品を設計、製造、保管しなければならず、同様の問題がある。この場合において、パネル筐体の少なくとも一部を上筐体と一体に形成するものであれば問題が大きくなってしまう。
【０００９】
本発明は、上記従来の実情に鑑みてなされたものであって、異なるサイズの操作パネルを上筐体に組み合わせる構成において、パネル筐体を上筐体に連結することなく操作パネルに作用する押圧力に耐える強度を確保できるとともに、複数品種製造時に保管する筐体部品点数の削減を実現できる複合機を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明の複合機は、シートに画像を形成する画像形成部と、
原稿の画像を読み取る画像読取部と、
操作入力を受ける操作パネルと、
前記画像形成部を収容する下筐体と、
前記下筐体よりも上方に位置し、前記画像読取部を収容する上筐体と、
前記下筐体よりも上方、かつ前記上筐体よりも前方に位置し、前記操作パネルを収容するパネル筐体と、
前記下筐体と前記上筐体とを連結する連結部と、
上下方向において前記下筐体と前記パネル筐体との間に位置し、かつ前記上筐体及び前記連結部よりも前方に位置し、前記パネル筐体を支持する支持部と、を備え、
前記支持部は、前記パネル筐体に固定される第１支持部と、前記下筐体に固定され、前記第１支持部と連結される第２支持部と、を有して構成されていることを特徴とする。
（【００１１】以降は省略されています）
