公開番号2025141908
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2025039222
出願日2025-03-12
発明の名称複合アクチュエータ
出願人株式会社不二越
代理人個人,個人
主分類F16D 48/02 20060101AFI20250919BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】製品の大型化やコストの増大を避けつつ、大ストローク化および大出力化を図ることが可能な複合アクチュエータを提供する。

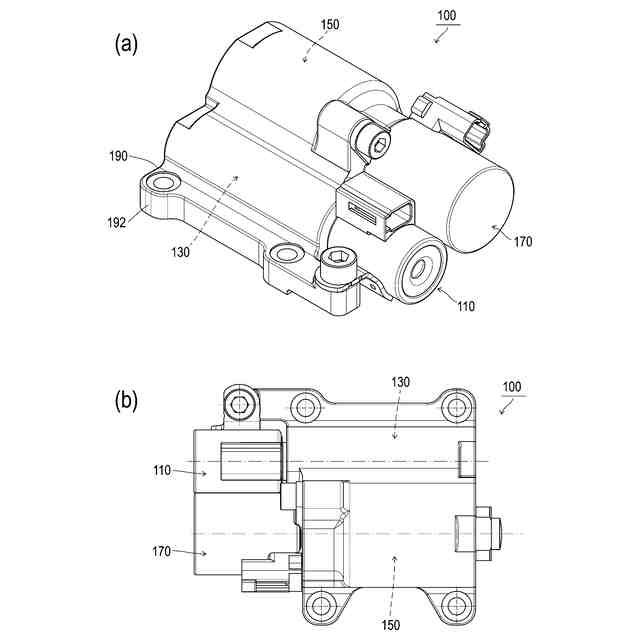

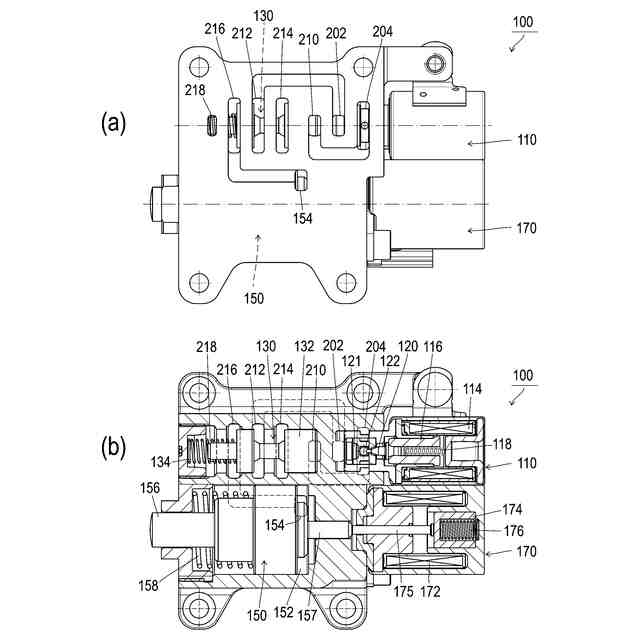

【解決手段】本発明にかかる複合アクチュエータの代表的な構成は、対象部品を移動させて保持する複数のアクチュエータを備えた複合アクチュエータ100であって、当該複合アクチュエータは、三方弁110と、三方弁によって動作するスプール弁130と、スプール弁から出力される圧油によって動作するピストン150と、ピストンが移動した位置で該ピストンを保持する保持用アクチュエータ170と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
対象部品を移動させて保持する複数のアクチュエータを備えた複合アクチュエータであって、
当該複合アクチュエータは、
三方弁と、
前記三方弁によって動作するスプール弁と、
前記スプール弁から出力される圧油によって動作するピストンと、
前記ピストンが移動した位置で該ピストンを保持する保持用アクチュエータと、
を備えることを特徴とする複合アクチュエータ。
続きを表示（約 700 文字）【請求項２】
前記保持用アクチュエータは電磁ソレノイドであることを特徴とする請求項１に記載の複合アクチュエータ。
【請求項３】

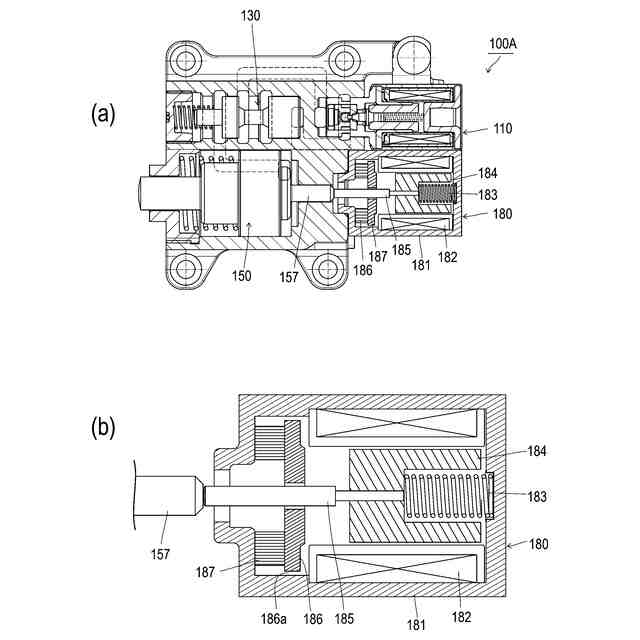

前記保持用アクチュエータは磁石を内蔵して磁力によって保持する磁石内蔵ソレノイドであることを特徴とする請求項１に記載の複合アクチュエータ。
【請求項４】

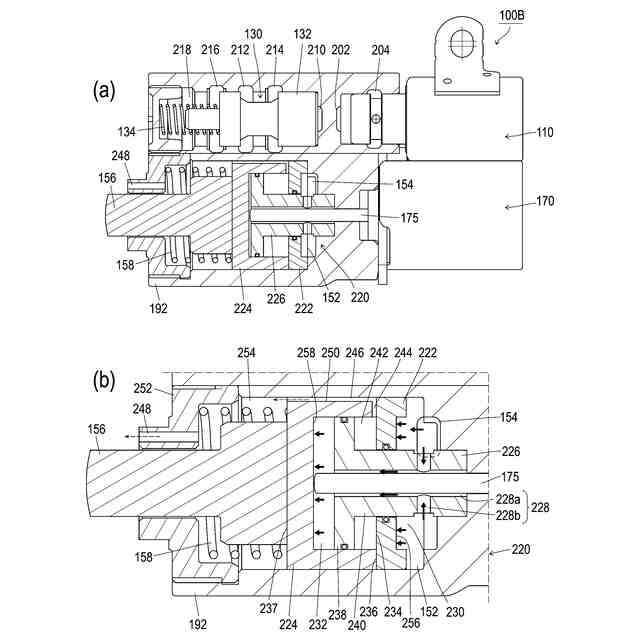

前記ピストンは、該ピストンの突出方向に配列した複数のピストン室を有する多段ピストンであることを特徴とする請求項１に記載の複合アクチュエータ。
【請求項５】
前記ピストンは、
前記ピストンの引込側に配置された第１ピストンと、
前記第１ピストンより前記ピストンの突出側に配置された第２ピストンと、
前記スプール弁から出力される圧油を導く連通路と、を備え、
前記連通路は、前記第１ピストンの第１ピストン室と前記第２ピストンの第２ピストン室との両方に前記圧油を導くことを特徴とする請求項４に記載の複合アクチュエータ。
【請求項６】
前記ピストンには、前記保持用アクチュエータの位置まで延びて該ピストンとともに移動するピンが取り付けられていて、
前記保持用アクチュエータは、
前記ピストンの移動方向に対して直交方向に配置されていて、

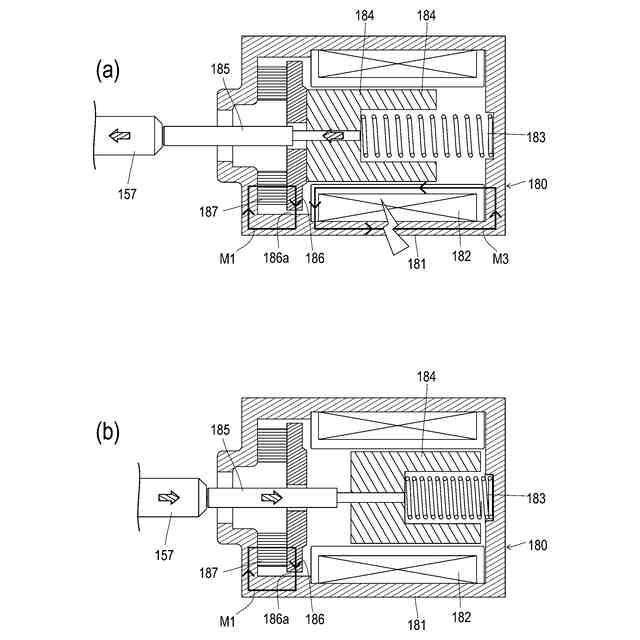

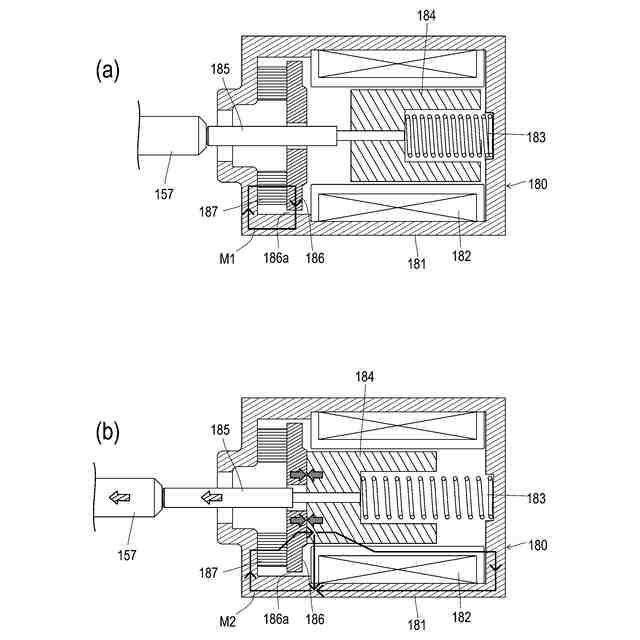

磁石を内蔵して磁力によって２位置保持する磁石内蔵ソレノイドであり、
前記ピストンが突出方向に移動した位置で前記ピンと係合し、該ピンとの係合を非通電状態で維持することによって、前記ピストンの突出状態を保持することを特徴とする請求項１に記載の複合アクチュエータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、対象部品を移動させて保持する複数のアクチュエータを備えた複合アクチュエータに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
車両には、例えばクラッチを動作させるクラッチアクチュエータが搭載されている。その例として特許文献１に「自動車の動力伝達系統において使用される駆動アセンブリ」が開示されている。特許文献１の駆動アセンブリは、「回転駆動可能なハウジングと、出力部と、ハウジングと出力部との間の動力経路に配置された第１のクラッチ部および第２のクラッチ部と、トルクを伝達するために第１のクラッチ部と第２のクラッチ部とを互いに選択的に接続することができるようにクラッチを作動させる制御可能なアクチュエータと、クラッチの作動時に軸方向に可動なターゲットエレメントと、クラッチの少なくとも１つのクラッチ位置を決定するためにターゲットエレメントと協働するセンサと」を備えている。
【０００３】
特許文献１の駆動アセンブリは、車両のクラッチの係合およびその係合解除を行うためのものである。特許文献１では、電磁石が通電すると、ハウジングおよびアンカエレメントに磁束が発生し、アンカエレメントおよびスリーブが一体となって突出部を突出させる方向に移動する（クラッチ係合）。電磁石が非通電となると、摺動ディスクからのリターン力によってアンカエレメントおよびスリーブが一体となって突出部から離れる方向に移動する（クラッチ係合解除）。
【先行技術文献】
【特許文献】
【０００４】
特許第６５２５５５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１のような駆動アセンブリにおいて大ストローク化や大出力化を図る場合には、コイルの巻き数を増やしたり、電磁石の吸着面積を拡大したりする必要がある。すると、製品が大型化してしまい、規格サイズから逸脱したり、コストが増大してしまう可能性がある。
【０００６】
本発明は、このような課題に鑑み、製品の大型化やコストの増大を避けつつ、大ストローク化および大出力化を図ることが可能な複合アクチュエータを提供することを目的としている。
【課題を解決するための手段】
【０００７】

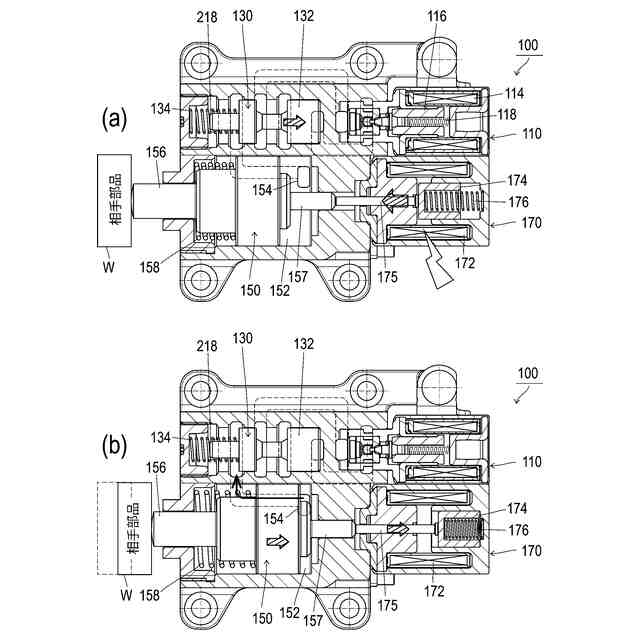

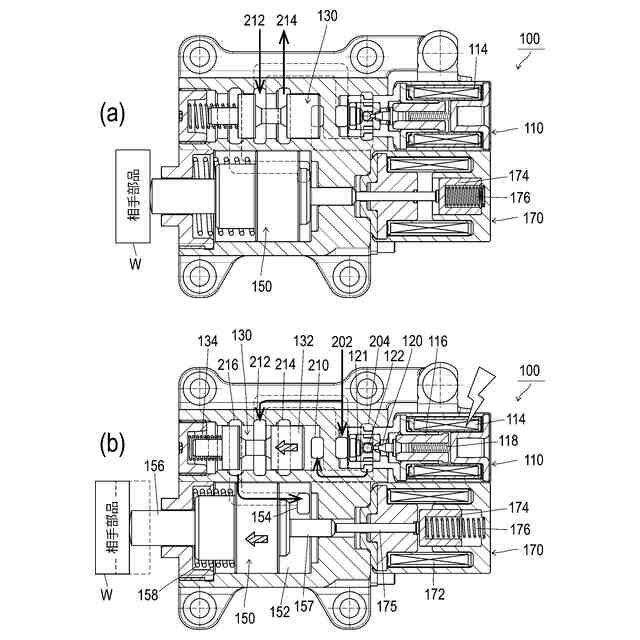

上記課題を解決するために、本発明にかかる複合アクチュエータの代表的な構成は、対象部品を移動させて保持する複数のアクチュエータを備えた複合アクチュエータであって、当該複合アクチュエータは、三方弁と、三方弁によって動作するスプール弁と、スプール弁から出力される圧油によって動作するピストンと、ピストンが移動した位置で該ピストンを保持する保持用アクチュエータと、を備える。
【０００８】
保持用アクチュエータは電磁ソレノイドであってもよい。また保持用アクチュエータは磁石を内蔵して磁力によって保持する磁石内蔵ソレノイドであってもよい。
【０００９】
ピストンは、ピストンの突出方向に配列した複数のピストン室を有する多段ピストンであってもよい。
【００１０】
ピストンは、ピストンの引込側に配置された第１ピストンと、第１ピストンよりピストンの突出側に配置された第２ピストンと、スプール弁から出力される圧油を導く連通路と、を備え、連通路は、第１ピストンの第１ピストン室と第２ピストンの第２ピストン室との両方に圧油を導くようにしてもよい。
（【００１１】以降は省略されています）
