公開番号2025142591
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042039
出願日2024-03-18
発明の名称蓄電セル及びその製造方法
出願人トヨタ自動車株式会社,トヨタバッテリー株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/242 20210101AFI20250924BHJP(基本的電気素子)
要約【課題】セルケースに対するセルモジュールの相対変位を抑制することが可能な蓄電セルを提供すること提供すること。
【解決手段】蓄電セルは、複数のセルユニット100を含むセルモジュールと、セルモジュールを収容するセルケース300と、セルケース内に設けられた接着部材と、を備える。セルケースは、直方体形に形成されている。セルモジュールは、セルケースの隅角部302と対向する対向角部12を有する。接着部材は、セルケースの隅角部302と対向角部12とを接着する角部接着部510を含む。
【選択図】図4
特許請求の範囲【請求項１】
複数のセルユニットを含むセルモジュールと、
前記セルモジュールを収容するセルケースと、
前記セルケース内に設けられた接着部材と、を備え、
前記セルケースは、直方体形に形成されており、
前記セルモジュールは、前記セルケースの隅角部と対向する対向角部を有し、
前記接着部材は、前記セルケースの前記隅角部と前記対向角部とを接着する角部接着部を含む、蓄電セル。
続きを表示（約 1,300 文字）【請求項２】
前記セルモジュールは、前記複数のセルユニットをまとめて被覆する被覆シートをさらに含み、
前記複数のセルユニットの各々は、
電極体と、
前記電極体の積層方向と上下方向との双方と直交する直交方向に前記電極体から突出する集電端子と、を含み、
前記対向角部は、前記直交方向における前記被覆シートの縁部を含む、請求項１に記載の蓄電セル。
【請求項３】
前記複数のセルユニットは、直交方向における端部に配置された最端セルユニットを含み、
前記最端セルユニットは、前記セルケースの前記隅角部と対向する角部を有し、
前記対向角部は、前記最端セルユニットの前記角部をさらに含み、
前記角部接着部は、前記セルケースの前記隅角部と、前記被覆シートの前記縁部及び前記最端セルユニットの前記角部と、を接着している、請求項２に記載の蓄電セル。
【請求項４】
前記複数のセルユニットは、前記積層方向に互いに隣接する一対の隣接セルユニットを含み、
前記被覆シートは、前記一対の隣接セルユニットの上端部を被覆する上部被覆部を含み、
前記接着部材は、前記セルケースと前記上部被覆部とを接着する上部接着部を含む、請求項２に記載の蓄電セル。
【請求項５】
前記上部被覆部には貫通孔が設けられており、
前記上部接着部は、前記セルケースと、前記上部被覆部及び前記一対の隣接セルユニットの各前記上端部と、を接着している、請求項４に記載の蓄電セル。
【請求項６】
前記複数のセルユニットは、前記積層方向に互いに隣接する一対の隣接セルユニットを含み、
前記被覆シートは、前記一対の隣接セルユニットの下端部を被覆する下部被覆部を含み、
前記接着部材は、前記セルケースと前記下部被覆部とを接着する下部接着部を含む、請求項２に記載の蓄電セル。
【請求項７】
前記下部被覆部には貫通孔が設けられており、
前記下部接着部は、前記セルケースと、前記下部被覆部及び前記一対の隣接セルユニットの各前記下端部と、を接着している、請求項６に記載の蓄電セル。
【請求項８】
前記複数のセルユニットは、前記直交方向に互いに接続された一対の接続セルユニットを含み、
前記一対の接続セルユニットの一方の接続セルユニットにおける前記集電端子は、前記一対の接続セルユニットの他方の接続セルユニットにおける前記集電端子と接続されており、
前記被覆シートは、前記一対の接続セルユニットにおける各前記集電端子を包囲する包囲部を含み、
前記接着部材は、前記セルケースと前記包囲部とを接着する中間接着部を含む、請求項２に記載の蓄電セル。
【請求項９】
前記包囲部には貫通孔が設けられており、
前記中間接着部は、前記セルケースと、前記包囲部及び前記一対の接続セルユニットにおける各前記集電端子と、を接着している、請求項８に記載の蓄電セル。
【請求項１０】
前記接着部材は、熱伝導性接着剤からなる、請求項１から９のいずれかに記載の蓄電セル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電セル及びその製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば、特表２０２３－５０９２１６号公報には、複数の電極体セットと、複数の電極体セットを収容するケースと、を備える電池が開示されている。複数の電極体セットは、第１の接続部材によって互いに直列接続されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５０９２１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特表２０２３－５０９２１６号公報に記載される電池では、振動等に起因してケースに対して電極体セットが相対変位する場合がある。
【０００５】
本開示の目的は、セルケースに対するセルモジュールの相対変位を抑制することが可能な蓄電セル及びその製造方法を提供することである。
【課題を解決するための手段】
【０００６】
本開示の一局面に従った蓄電セルは、複数のセルユニットを含むセルモジュールと、前記セルモジュールを収容するセルケースと、前記セルケース内に設けられた接着部材と、を備え、前記セルケースは、直方体形に形成されており、前記セルモジュールは、前記セルケースの隅角部と対向する対向角部を有し、前記接着部材は、前記セルケースの前記隅角部と前記対向角部とを接着する角部接着部を含む。
【０００７】
本開示の一局面に従った蓄電セルの製造方法は、上記蓄電セルの製造方法であって、前記セルケース内に前記セルモジュールを挿入する挿入工程と、前記セルケース内に前記接着部材を形成する接着材料を供給する供給工程と、を備え、前記供給工程では、前記接着材料を収容可能な収容部と、前記収容部に接続されており前記接着材料を吐出する吐出部と、を有する供給具が用いられ、前記吐出部を前記セルケースの角部と前記セルモジュールとの間に挿入することによって前記セルケースの前記隅角部に前記接着材料が供給される。
【発明の効果】
【０００８】
本開示によれば、セルケースに対するセルモジュールの相対変位を抑制することが可能な蓄電セル及びその製造方法を提供することができる。
【図面の簡単な説明】
【０００９】
本開示の一実施形態における蓄電セルを概略的に示す斜視図である。
図１に示される蓄電セルの分解斜視図である。

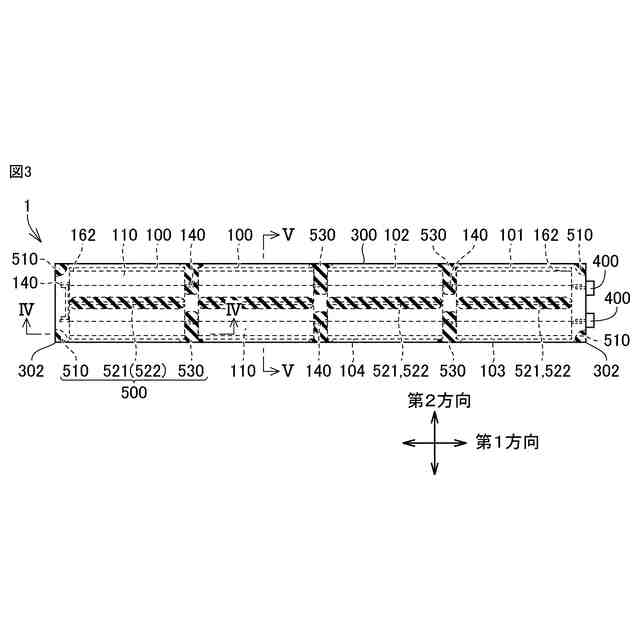

蓄電セルの平面図である。

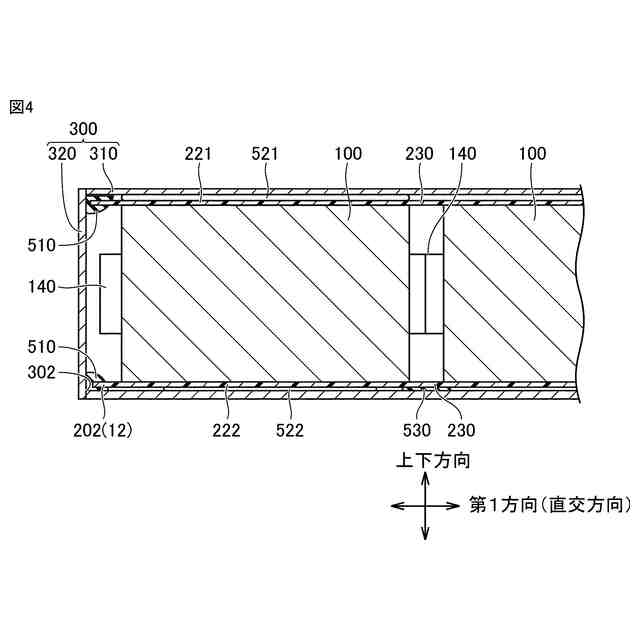

図３におけるＩＶ－ＩＶ線での断面図である。

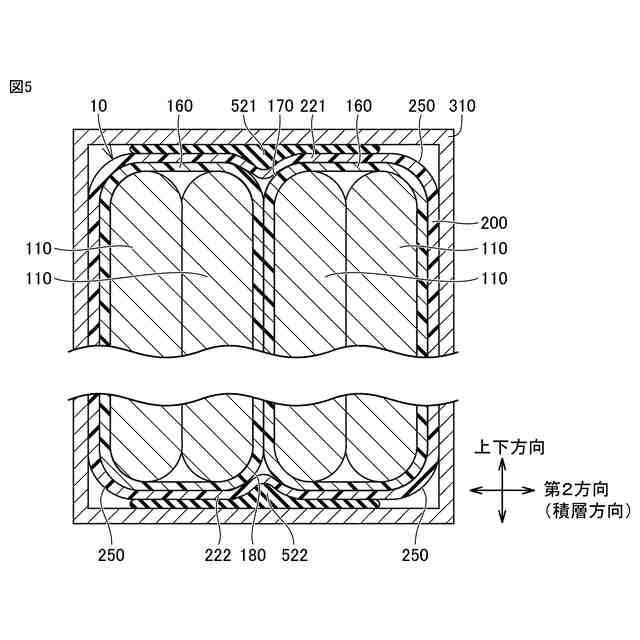

図３におけるＶ－Ｖ線での断面図である。

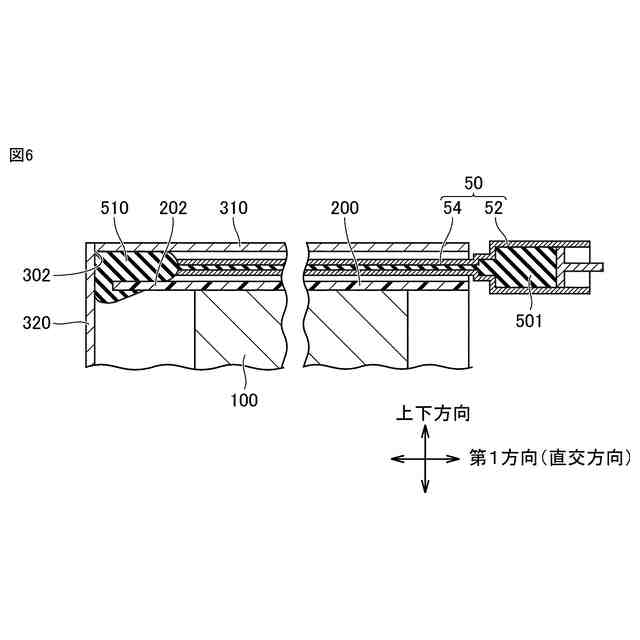

セルケース内への接着部材の供給工程を概略的に示す断面図である。

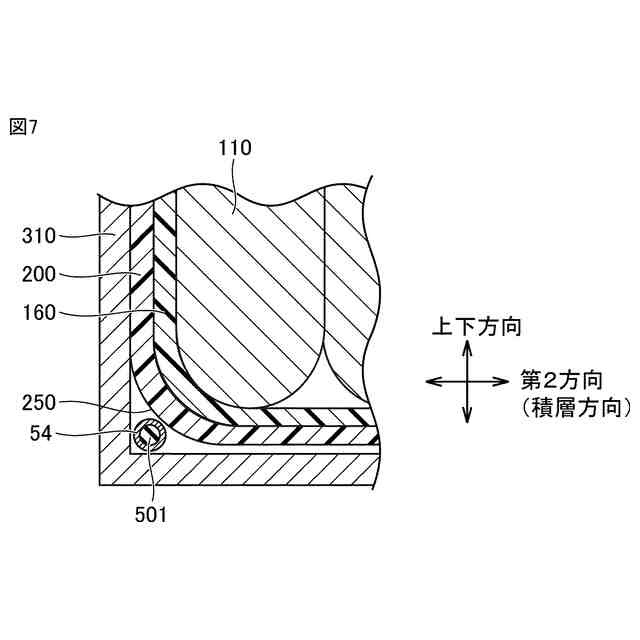

セルケース内への接着部材の供給工程を概略的に示す断面図である。

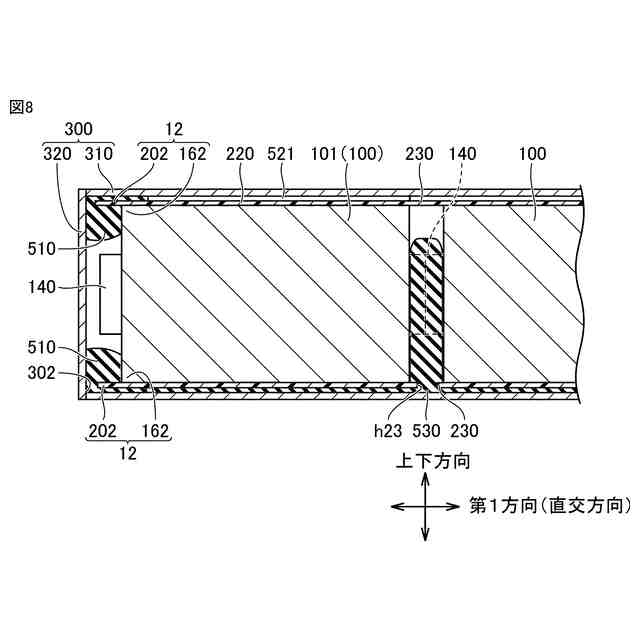

角部接着部及び中間接着部の変形例を概略的に示す断面図である。

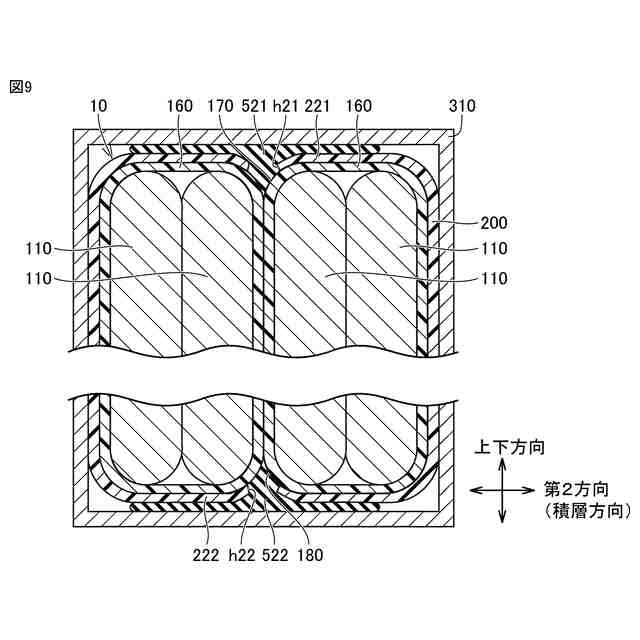

上部接着部及び下部接着部の変形例を概略的に示す断面図である。
【発明を実施するための形態】
【００１０】
本開示の実施形態について、図面を参照して説明する。なお、以下で参照する図面では、同一又はそれに相当する部材には、同じ番号が付されている。
（【００１１】以降は省略されています）
