公開番号2025145788
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046171
出願日2024-03-22
発明の名称車両
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 10/633 20140101AFI20250926BHJP(基本的電気素子)
要約【課題】蓄電装置の温度調整の状況をユーザに認識可能に表示する。

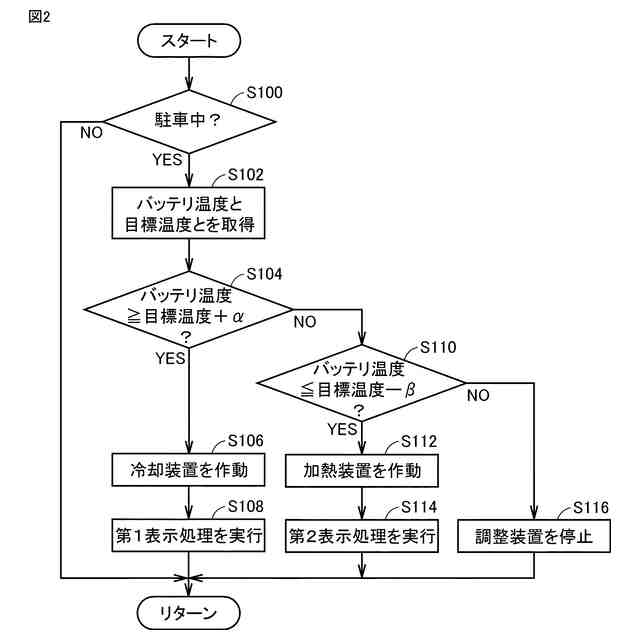

【解決手段】ECUは、駐車中に(S100にてYES)、バッテリ温度と目標温度とを取得するステップ(S102)と、バッテリ温度が目標温度+α以上であると判定される場合(S104にてYES)、冷却装置を作動させるステップ(S106)と、第1表示処理を実行するステップ(S108)と、バッテリ温度が目標温度-β以下であると判定される場合(S104にてNO、かつ、S110にてYES)、加熱装置を作動させるステップ(S112)と、第2表示処理を実行するステップ(S114)とを含む、処理を実行する。
【選択図】図2
特許請求の範囲【請求項１】
駆動源に電力を供給する蓄電装置と、
目標温度に到達するように前記蓄電装置の温度を調整するための調整装置と、
予め定められた情報を表示する表示装置とを備え、
前記表示装置は、前記調整装置の作動中に、前記蓄電装置の温度と前記目標温度との乖離状態と前記調整装置の作動状態とを示す作動情報を表示する、車両。
続きを表示（約 320 文字）【請求項２】
前記表示装置は、前記車両の駐車中であって、かつ、前記調整装置の作動中に、前記作動情報を表示する、請求項１に記載の車両。
【請求項３】

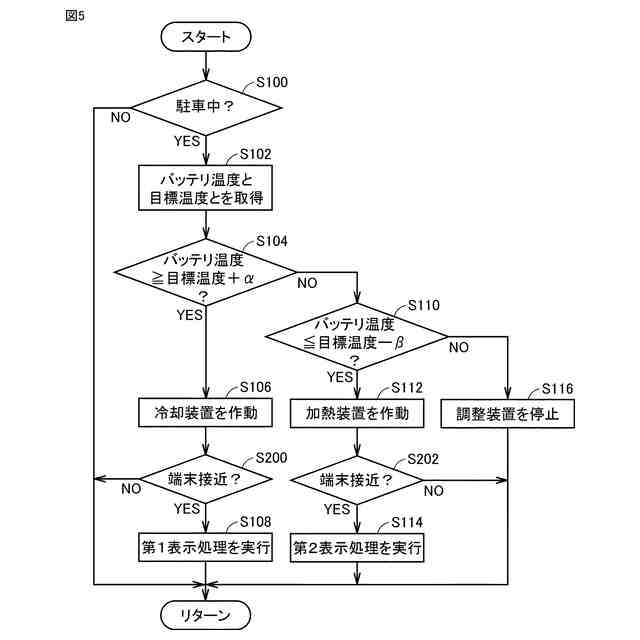

前記表示装置は、前記車両の駐車中であって、かつ、前記調整装置の作動中に、前記車両の解錠が可能な端末の前記車両への接近が検出される場合に、前記作動状態を表示する、請求項２に記載の車両。
【請求項４】
前記調整装置は、前記蓄電装置の電力あるいは外部電源の電力を用いて前記蓄電装置の温度を調整する、請求項１～３のいずれかに記載の車両。
【請求項５】
前記表示装置は、前記乖離状態を帯グラフあるいは円グラフを用いて表示する、請求項４に記載の車両。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車両に関する。
続きを表示（約 950 文字）【背景技術】
【０００２】
特開２００９－０４４８８７号公報（特許文献１）には、目的地が充電可能地である場合には、目的地に到着時に蓄電装置の温度が充電効率の高い温度になるように加熱あるいは冷却して蓄電装置の温度を調整する技術が開示される。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－０４４８８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、蓄電装置の温度を調整するために加熱あるいは冷却に用いられる電気機器が作動すると動作音が生じる場合があるため、動作音が生じる要因を認識できないユーザに対して違和感を与える場合がある。
【０００５】
本開示は、上述した課題を解決するためになされたものであって、その目的は、蓄電装置の温度調整の状況をユーザに認識可能に表示する車両を提供することである。
【課題を解決するための手段】
【０００６】
本開示のある局面に係る車両は、駆動源に電力を供給する蓄電装置と、目標温度に到達するように蓄電装置の温度を調整するための調整装置と、予め定められた情報を表示する表示装置とを備える。表示装置は、調整装置の作動中に、蓄電装置の温度と目標温度との乖離状態と調整装置の作動状態とを示す作動情報を表示する。
【０００７】
このようにすると、調整装置の作動の要因をユーザが認識することができる。そのため、調整装置が作動してもユーザに違和感を与えることを抑制することができる。
【０００８】
ある実施の形態においては、表示装置は、車両の駐車中であって、かつ、調整装置の作動中に、作動情報を表示する。
【０００９】
このようにすると、動作音の発生を認識しやすい駐車中に調整装置の作動の要因をユーザに認識させることができる。
【００１０】
さらにある実施の形態においては、表示装置は、車両の駐車中であって、かつ、調整装置の作動中に、車両の解錠が可能な端末の車両への接近が検出される場合に、作動状態を表示する。
（【００１１】以降は省略されています）
