公開番号2025145068
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045049
出願日2024-03-21
発明の名称蓄電装置
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/367 20210101AFI20250926BHJP(基本的電気素子)
要約【課題】蓄電セルにおいて発生した煙をケース外に容易に排出することが可能な蓄電装置を提供する。

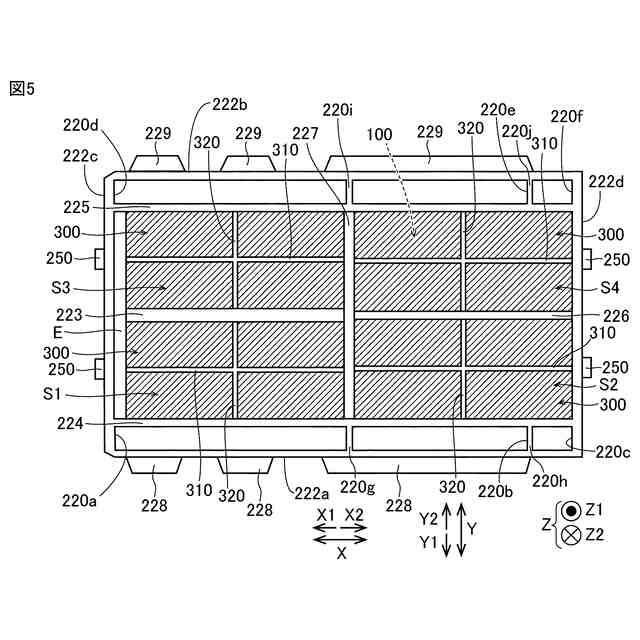

【解決手段】蓄電装置1は、複数の蓄電セル10を含む蓄電モジュール100と、蓄電モジュール100を収容するケース200と、複数の蓄電セル10をケース200に接着する接着層300と、ケース200に設けられた排煙弁250と、を備える。接着層300には、排煙弁250に向けて延びる排煙通路310が形成されている。
【選択図】図5
特許請求の範囲【請求項１】
複数の蓄電セルを含む蓄電モジュールと、
前記蓄電モジュールを収容するケースと、
前記複数の蓄電セルを前記ケースに接着する接着部材と、
前記ケースに設けられた排煙弁と、を備え、
前記接着部材には、前記排煙弁に向けて延びる排煙通路が形成されている、蓄電装置。
続きを表示（約 770 文字）【請求項２】
前記ケースは、
前記複数の蓄電セルを第１方向の一方側から覆うように設けられ、前記接着部材によって前記複数の蓄電セルと接着される被覆部と、
前記一方側から見て前記複数の蓄電セルを取り囲むように設けられるとともに、前記排煙弁が設けられた周壁部と、
前記一方側から見て、前記複数の蓄電セルが収容される前記ケース内の空間を複数に区画する隔壁部と、を含み、
前記排煙通路は、前記一方側から見て、前記隔壁部から前記周壁部の前記排煙弁に向けて延びている、請求項１に記載の蓄電装置。
【請求項３】
前記複数の蓄電セルの各々は、前記一方側から見て、第２方向に長尺に形成されており、
前記複数の蓄電セルの各々の前記第２方向の一方端には、排気部が形成されており、
前記複数の蓄電セルは、前記一方側から見て、前記第２方向と交差する第３方向に配列されており、
前記隔壁部は、前記第３方向に延びる第１隔壁を含み、
前記複数の蓄電セルは、複数の前記排気部が前記第１隔壁に沿って前記第３方向に配列されるように配置されている、請求項２に記載の蓄電装置。
【請求項４】
前記周壁部は、前記第３方向に延びる第１側壁を含み、
前記排煙弁は、前記第１側壁に設けられており、
前記排煙通路は、前記第１隔壁と前記第１側壁との間において、前記第２方向に延びるように形成されている、請求項３に記載の蓄電装置。
【請求項５】
前記隔壁部は、前記第２方向に延びる第２隔壁を含み、

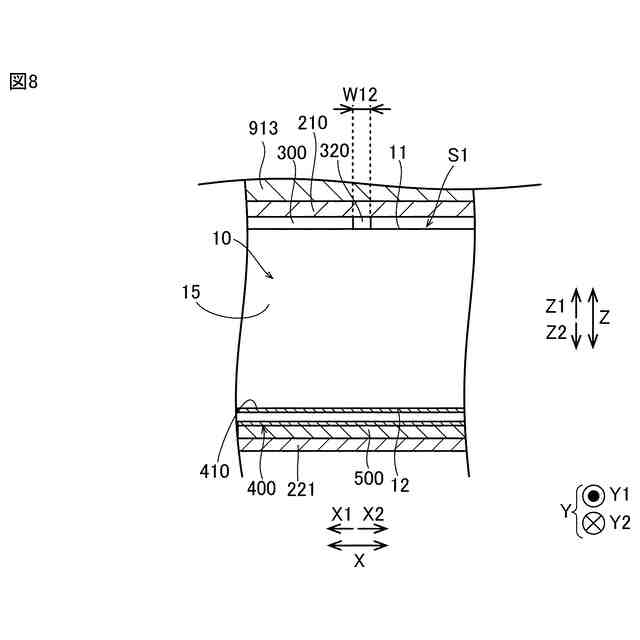

前記接着部材には、前記第２隔壁から前記周壁部に向けて延びるとともに前記排煙通路と交差する交差排煙通路が形成されている、請求項３または４に記載の蓄電装置。

発明の詳細な説明【技術分野】
【０００１】

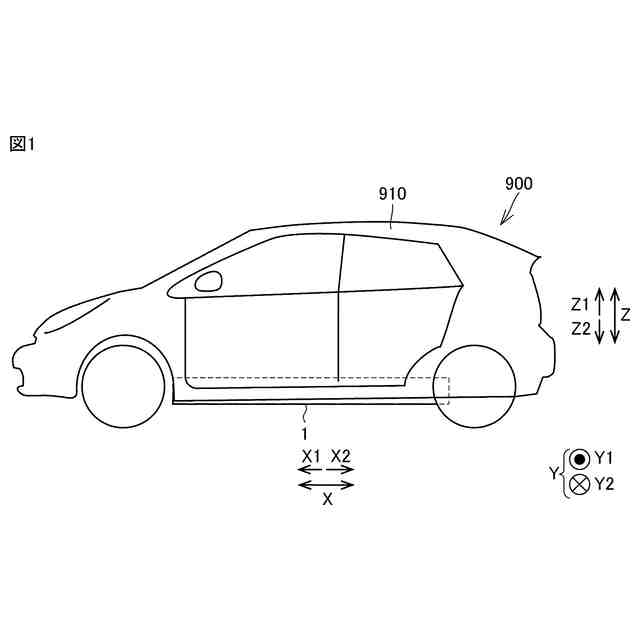

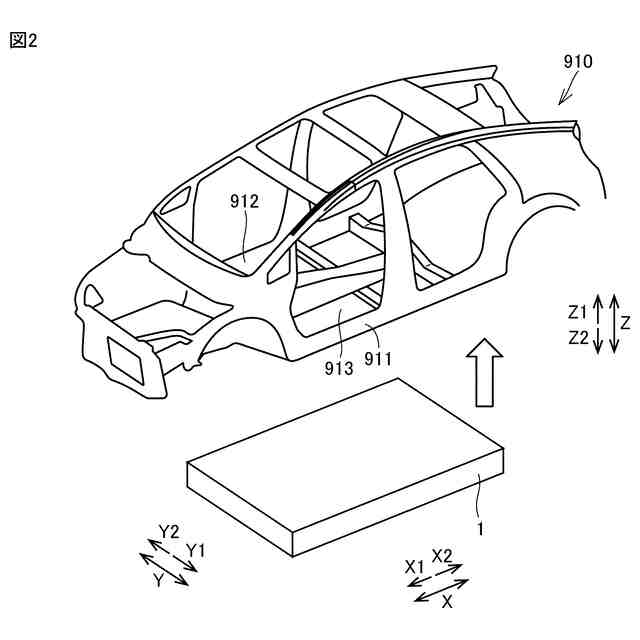

本開示は、蓄電装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特開２０２１－１１１５２０号公報（特許文献１）には、複数の電池セルと、電池パックケースとを備える電池パックが開示されている。複数の電池セルは、電池パックケースの床面に接着されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１１１５２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載の電池パックでは、電池セルと電池パックケースとを接着する接着材によって、電池セル（蓄電セル）において発生した煙をケース外に排出するのが阻害されることが考えられる。
【０００５】
本開示は、上記課題を解決するためになされたものであり、その目的は、蓄電セルにおいて発生した煙をケース外に容易に排出することが可能な蓄電装置を提供することである。
【課題を解決するための手段】
【０００６】

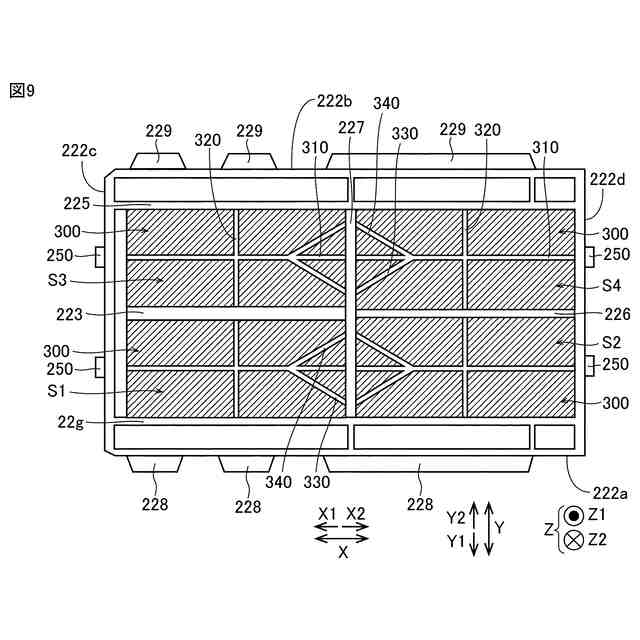

本開示の一の局面に係る蓄電装置は、複数の蓄電セルを含む蓄電モジュールと、蓄電モジュールを収容するケースと、複数の蓄電セルをケースに接着する接着部材と、ケースに設けられた排煙弁と、を備える。接着部材には、排煙弁に向けて延びる排煙通路が形成されている。
【０００７】

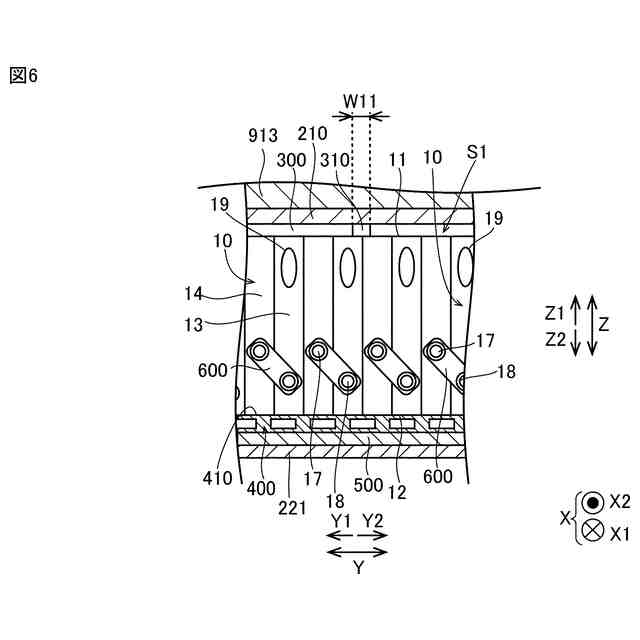

本開示の一の局面に係る蓄電装置では、上記のように、接着部材には、排煙弁に向けて延びる排煙通路が形成されている。これにより、蓄電セルにおいて発生した煙を、排煙通路によって、排煙弁まで容易に移動させることができる。その結果、蓄電セルにおいて発生した煙をケース外に容易に排出することができる。
【０００８】

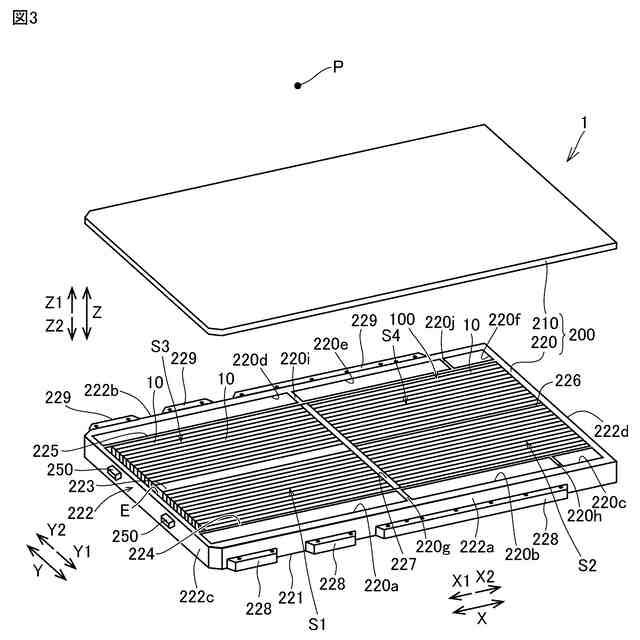

ケースは、複数の蓄電セルを第１方向の一方側から覆うように設けられ、接着部材によって前記複数の蓄電セルと接着される被覆部と、上記一方側から見て複数の蓄電セルを取り囲むように設けられるとともに、排煙弁が設けられた周壁部と、上記一方側から見て、複数の蓄電セルが収容されるケース内の空間を複数に区画する隔壁部と、を含んでいてもよい。排煙通路は、一方側から見て、隔壁部から周壁部の排煙弁に向けて延びていてもよい。ここで、蓄電セル同士の間に設けられる隔壁部には、蓄電セルからの煙が溜まりやすい。したがって、排煙通路が隔壁部から排煙弁に向けて延びていることは、煙をケース外に排出するのに特に効果的である。
【０００９】

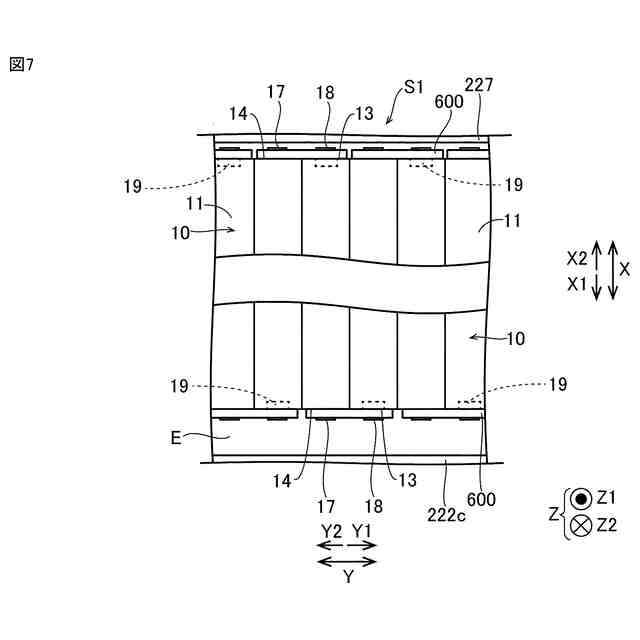

複数の蓄電セルの各々は、上記一方側から見て、第２方向に長尺に形成されていてもよい。複数の蓄電セルの各々の第２方向の一方端には、排気部が形成されていてもよい。複数の蓄電セルは、上記一方側から見て、第２方向と交差する第３方向に配列されていてもよい。隔壁部は、第３方向に延びる第１隔壁を含んでいてもよい。複数の蓄電セルは、複数の排気部が第１隔壁に沿って第３方向に配列されるように配置されていてもよい。このような構成により、第１隔壁に沿って配列される複数の排気部から排出された煙を、第１隔壁から排煙弁に向けて延びている排煙通路に容易に流入させることができる。
【００１０】
周壁部は、第３方向に延びる第１側壁を含んでいてもよい。排煙弁は、第１側壁に設けられていてもよい。排煙通路は、第１隔壁と第１側壁との間において、第２方向に延びるように形成されていてもよい。このような構成により、排煙通路が第１隔壁と第１側壁との間において屈曲するように延びている場合に比べて、排煙通路の長さを小さくすることができる。その結果、排煙通路を通じて煙を速やかに排出することができる。
（【００１１】以降は省略されています）
