特許ウォッチ

公開番号2025143688
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043045
出願日2024-03-19
発明の名称蓄電装置
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 10/658 20140101AFI20250925BHJP(基本的電気素子)
要約【課題】蓄電セルに設けられる電極端子に冷却器の結露水が滴下されるのを抑制することが可能な蓄電装置を提供する。
【解決手段】蓄電装置100は、蓄電セル11を含む蓄電モジュール10と、蓄電モジュール10の上方に配置される冷却器30と、断熱部材40とを備える。蓄電セル11は、短側面11aおよび短側面11bと、短側面11aに配置される正極端子12と、短側面11bに配置される負極端子13と、を有する。断熱部材40は、冷却器30の下方でかつ正極端子12および負極端子13の各々の上方に設けられている。

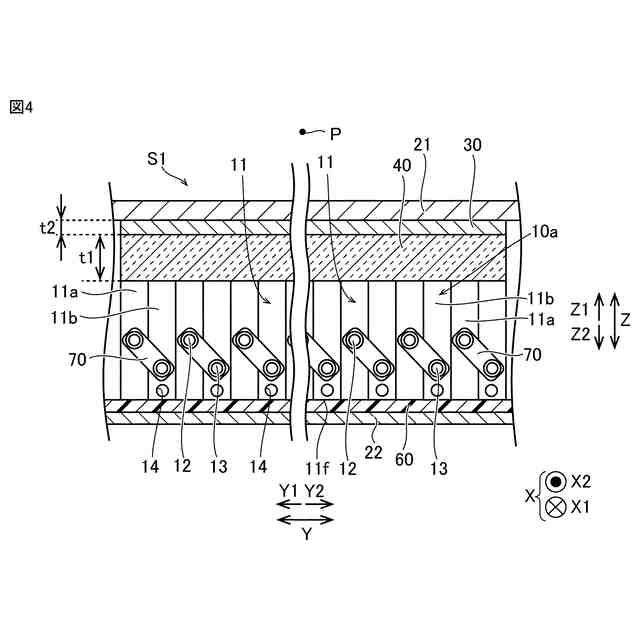

【選択図】図4
特許請求の範囲【請求項１】
少なくとも１つの蓄電セルを含む蓄電モジュールと、
前記蓄電モジュールの上方に配置される冷却器と、
前記冷却器の下方に配置される配置部材と、を備え、
前記配置部材は、断熱部材であり、
前記少なくとも１つの蓄電セルは、
上面と、
下面と、
前記上面と前記下面との間に配置される側面と、
前記側面に配置される電極端子と、を有し、
前記断熱部材は、前記冷却器の下方でかつ前記電極端子の上方に設けられている、蓄電装置。
続きを表示（約 810 文字）【請求項２】
少なくとも１つの蓄電セルを含む蓄電モジュールと、
前記蓄電モジュールの上方に配置される冷却器と、
前記冷却器の下方に配置される配置部材と、を備え、
前記配置部材は、充填部材であり、
前記少なくとも１つの蓄電セルは、
上面と、
下面と、
前記上面と前記下面との間に配置される側面と、
前記側面に配置される電極端子と、を有し、
前記充填部材は、前記冷却器の下方でかつ前記電極端子の上方の空間に充填されている、蓄電装置。
【請求項３】
前記充填部材は、熱伝導性部材を含む、請求項２に記載の蓄電装置。
【請求項４】
前記少なくとも１つの蓄電セルは、隣り合うように配置される第１蓄電セルと第２蓄電セルとを含み、
前記冷却器は、前記蓄電モジュールの上方において前記第１蓄電セルと前記第２蓄電セルとに跨がって配置されており、
前記電極端子は、
前記第１蓄電セルのうち前記第２蓄電セル側の前記側面に設けられた第１電極端子と、
前記第２蓄電セルのうち前記第１蓄電セル側の前記側面に設けられた第２電極端子と、を含み、
前記配置部材は、前記第１電極端子および前記第２電極端子の各々の上方に設けられている、請求項１～３のいずれか１項に記載の蓄電装置。
【請求項５】
前記少なくとも１つの蓄電セルには、前記電極端子よりも下方に位置する排気弁が設けられている、請求項１～３のいずれか１項に記載の蓄電装置。
【請求項６】
前記少なくとも１つの蓄電セルは、配列方向に配列される複数の蓄電セルを含み、
前記配置部材は、前記配列方向に配列された前記複数の蓄電セルに跨がるように前記配列方向に延びている、請求項１～３のいずれか１項に記載の蓄電装置。

発明の詳細な説明【技術分野】
【０００１】

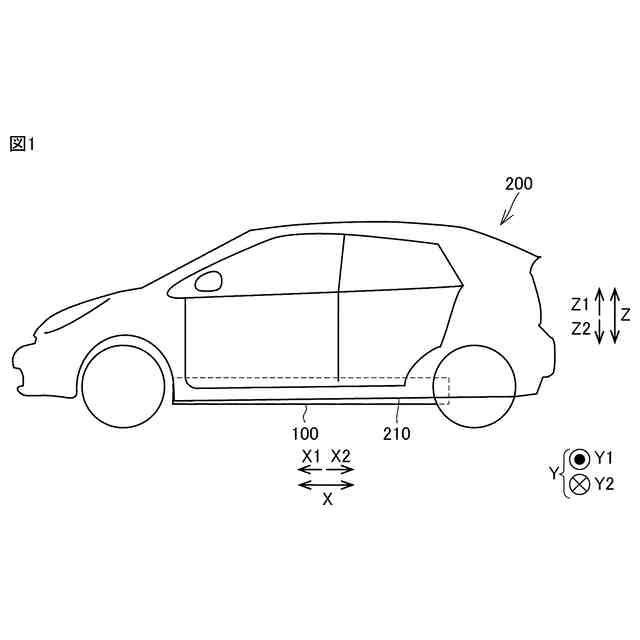

本開示は、蓄電装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特表２０２３－５２９４００号公報（特許文献１）には、複数の単電池と、トレイと、均温板と、冷却管路とを備える電池パックが開示されている。複数の単電池は、トレイの収容空間に収容されている。均温板は、トレイの収容空間の上部開口部をカバーしている。冷却管路は、均温板の外表面（収容空間とは反対側の表面）に配置されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５２９４００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１には記載されていないが、蓄電セルの側面には、電極端子が設けられる場合がある。この場合、均温板（冷却器）において生じた結露水が滴下されることにより、結露水が電極端子に付着することが考えられる。
【０００５】
本開示は、上記課題を解決するためになされたものであり、その目的は、蓄電セルに設けられる電極端子に冷却器の結露水が滴下されるのを抑制することが可能な蓄電装置を提供することである。
【課題を解決するための手段】
【０００６】

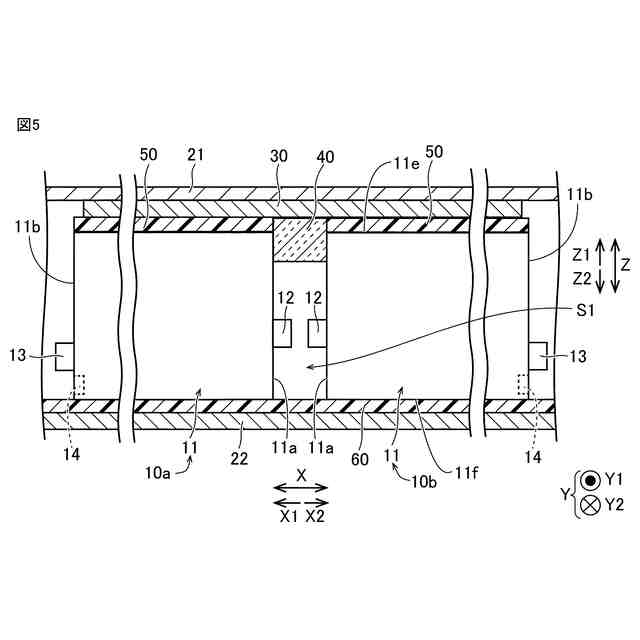

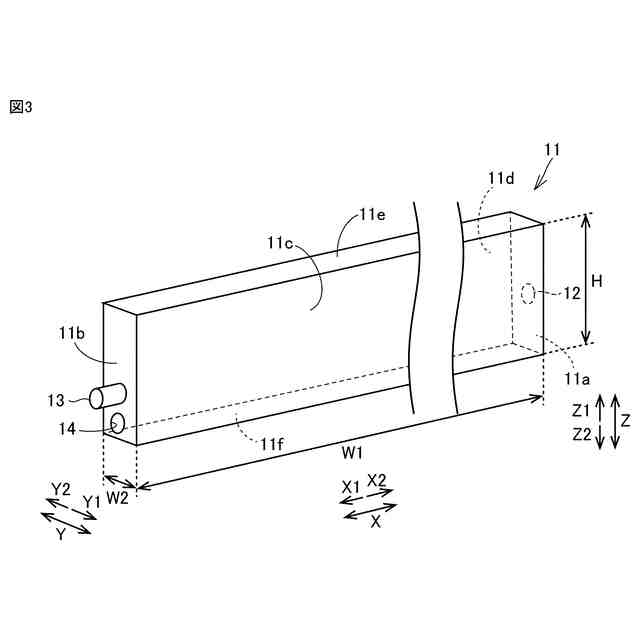

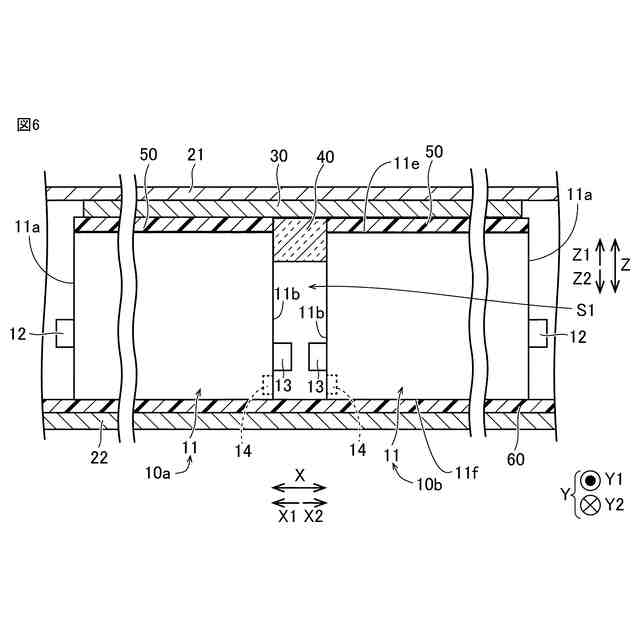

本開示の第１の局面に係る蓄電装置は、少なくとも１つの蓄電セルを含む蓄電モジュールと、蓄電モジュールの上方に配置される冷却器と、冷却器の下方に配置される配置部材と、を備える。配置部材は、断熱部材である。少なくとも１つの蓄電セルは、上面と、下面と、上面と下面との間に配置される側面と、側面に配置される電極端子と、を有する。断熱部材は、冷却器の下方でかつ電極端子の上方に設けられている。
【０００７】
本開示の第１の局面に係る蓄電装置では、上記のように、断熱部材は、冷却器の下方でかつ電極端子の上方に設けられている。これにより、断熱部材が冷却器と電極端子との間に設けられるので、冷却器からの結露水が電極端子に滴下されるのを断熱部材により抑制することができる。
【０００８】
また、断熱部材により、電極端子が冷却器によって過度に冷却されるのを抑制することができる。
【０００９】

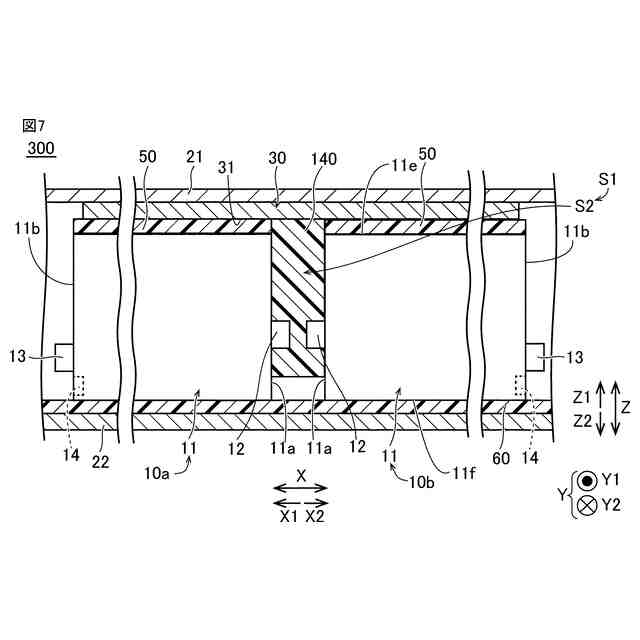

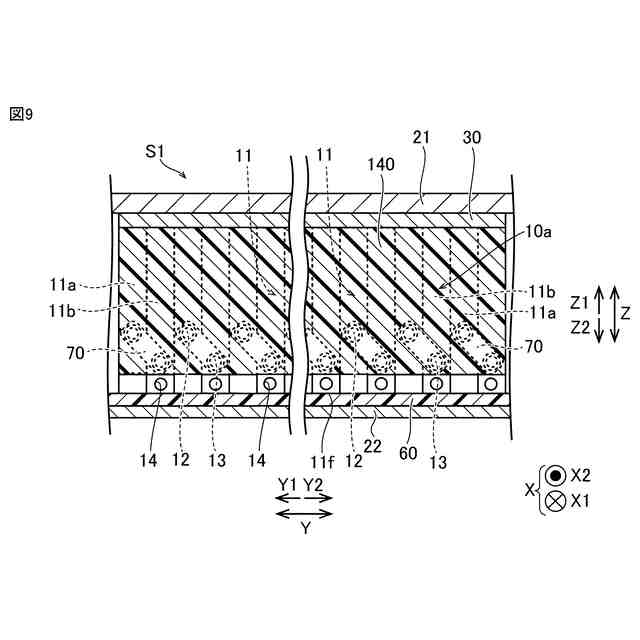

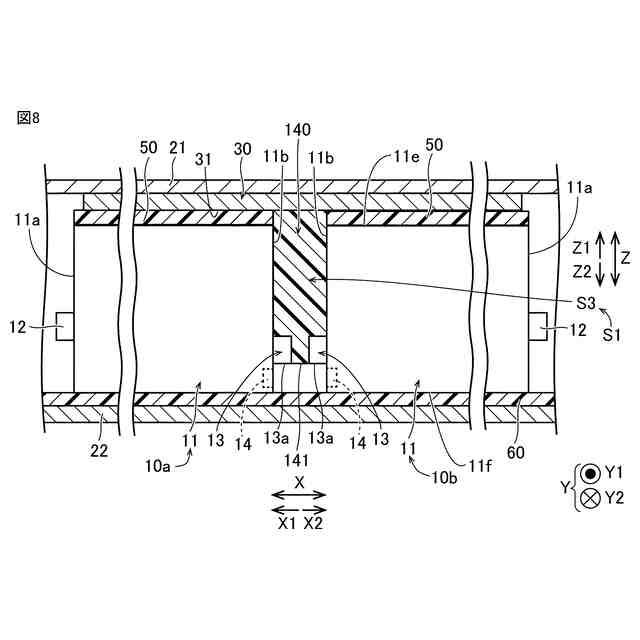

本開示の第２の局面に係る蓄電装置は、少なくとも１つの蓄電セルを含む蓄電モジュールと、蓄電モジュールの上方に配置される冷却器と、冷却器の下方に配置される配置部材と、を備える。配置部材は、充填部材である。少なくとも１つの蓄電セルは、上面と、下面と、上面と下面との間に配置される側面と、側面に配置される電極端子と、を有する。充填部材は、冷却器の下方でかつ電極端子の上方の空間に充填されている。なお、「充填部材が空間に充填される」とは、「充填部材が空間を埋め尽くす」ことを意味する。
【００１０】
本開示の第２の局面に係る蓄電装置では、上記のように、充填部材は、冷却器の下方でかつ電極端子の上方に設けられている。これにより、充填部材が冷却器と電極端子との間を遮蔽するように設けられるので、冷却器からの結露水が電極端子に滴下されるのを抑制することができる。
（【００１１】以降は省略されています）
