公開番号2025142994
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042657
出願日2024-03-18
発明の名称ケーソンの施工方法および施工補助装置
出願人清水建設株式会社,協立エンジ株式会社
代理人弁理士法人酒井国際特許事務所
主分類E02D 23/00 20060101AFI20250924BHJP(水工;基礎;土砂の移送)
要約【課題】小平面のケーソンの施工作業性を向上することができるケーソンの施工方法および施工補助装置を提供する。

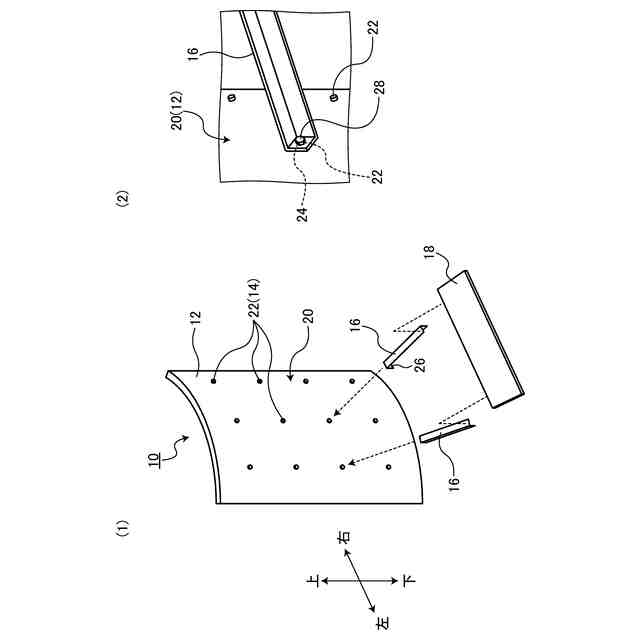

【解決手段】ケーソンの躯体を施工する方法であって、前記躯体のコンクリートの打設予定領域Aの厚さ方向の一方側に、埋設型枠12を壁状に設置するステップと、前記埋設型枠12の前記打設予定領域Aを向く側面20に設けられた係合部14に、張出部材16を装着するステップと、前記係合部14に装着した前記張出部材16に設けられた足場板18を足場にして、前記打設予定領域Aに鉄筋を配筋するステップと、前記鉄筋を配筋した後、前記打設予定領域Aにコンクリートを打設する前に、前記張出部材16を前記係合部14から取り外すステップとを有するようにする。
【選択図】図1
特許請求の範囲【請求項１】
ケーソンの躯体を施工する方法であって、
前記躯体のコンクリートの打設予定領域の厚さ方向の一方側に、埋設型枠を壁状に設置するステップと、前記埋設型枠の前記打設予定領域を向く側面に設けられた係合部に、張出部材を装着するステップと、前記係合部に装着した前記張出部材に設けられた足場板を足場にして、前記打設予定領域に鉄筋を配筋するステップと、前記鉄筋を配筋した後、前記打設予定領域にコンクリートを打設する前に、前記張出部材を前記係合部から取り外すステップとを有することを特徴とするケーソンの施工方法。
続きを表示（約 350 文字）【請求項２】
前記打設予定領域にコンクリートを打設する前に、前記係合部に型枠固定用のセパレータを装着するステップをさらに有することを特徴とする請求項１に記載のケーソンの施工方法。
【請求項３】
ケーソンの躯体の施工を補助する装置であって、
前記躯体のコンクリートの打設予定領域の厚さ方向の一方側に設けられる壁状の埋設型枠と、前記埋設型枠の前記打設予定領域を向く側面に設けられる係合部と、前記係合部に着脱自在に装着される張出部材と、前記張出部材に設けられる足場板とを備えることを特徴とするケーソンの施工補助装置。
【請求項４】
前記係合部に着脱自在に装着される型枠固定用のセパレータをさらに備えることを特徴とする請求項３に記載のケーソンの施工補助装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば、橋りょう基礎や立坑等に用いられるケーソンの施工方法および施工補助装置に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】

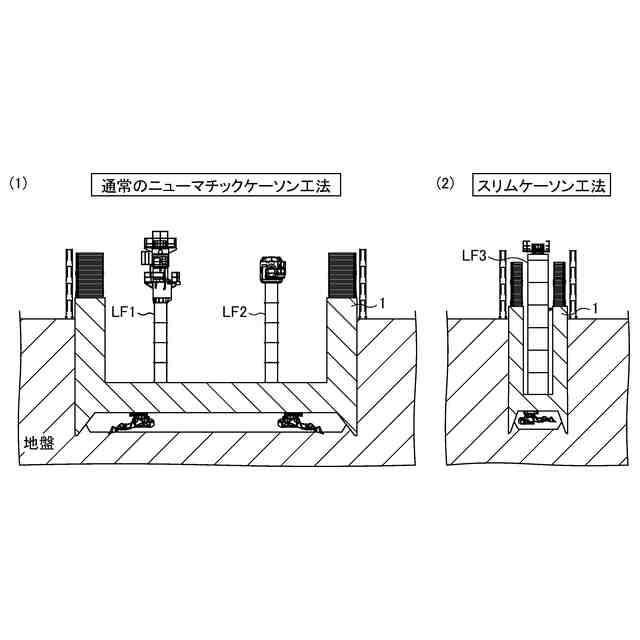

従来、橋りょう基礎や立坑の築造工法としてニューマチックケーソン工法が数多く採用されているが、狭隘地におけるケーソンの施工では、小さな平面積のケーソンを対象とした「スリムケーソン工法」が適用されている（例えば、特許文献１を参照）。図３に示すように、通常のニューマチックケーソン工法では、躯体１の内側に別々に設置されていたマテリアルロックＬＦ１（排土バケットの昇降設備）・マンロックＬＦ２（作業従事者の昇降設備）が、スリムケーソン工法では、スリムケーソン専用シャフトＬＦ３（マテリアルロック・マンロックを１つとして特別製作した設備）を用いることにより、直径７．０ｍ以下の小平面・円形ケーソンの施工を実現することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１５４５１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

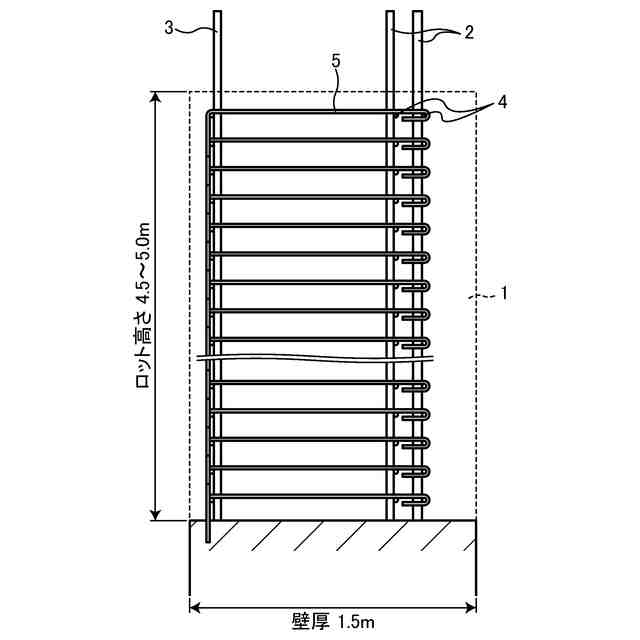

しかし、上記の従来のスリムケーソンは、橋りょう基礎や立坑等、構造物としての高い要求性能を小断面で確保しなければならないという特性があることから、図４の例に示すように、設計上、躯体１の単位体積当たりの鉄筋量（外側主筋２、内側主筋３、配力筋４、せん断補強筋５）が非常に多くなる傾向がある。
【０００５】
また、このような特性があるスリムケーソンの構築には、以下の（１）～（３）のような施工上の問題がある。
（１）鉄筋組立足場の作業性

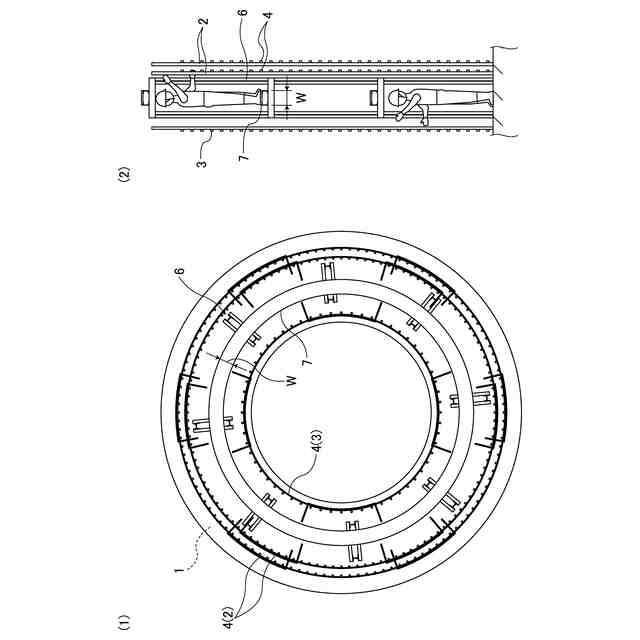

図４の例のような高密度配筋を組み立てる際は、図５に示すように、躯体１の内部において１周閉合した架台構造の鉄筋組立足場６を仮設して行う必要があるが、作業床７の幅Ｗを最大２４０ｍｍ程度しか確保できず、かつ内部が狭隘となるため、作業性および作業安全性が低くなるおそれがある。
【０００６】
（２）ケーソン仮設備との干渉による施工ロス

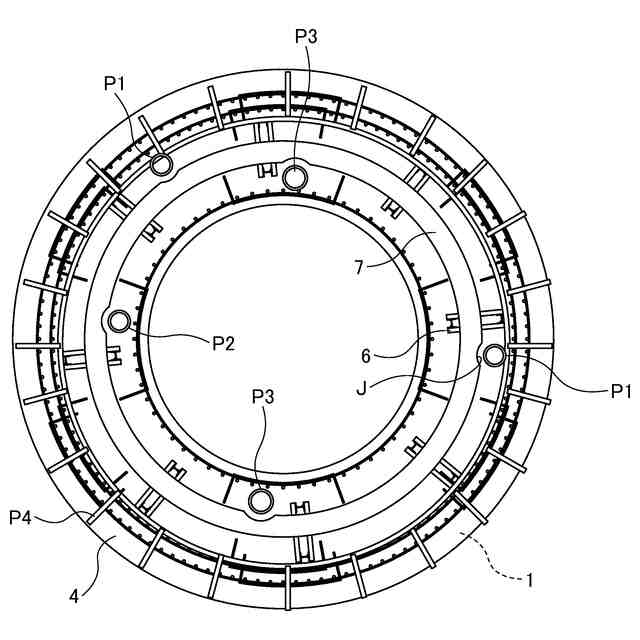

図６に示すように、躯体１の内部には、地上から躯体下方の作業室内に圧縮空気を送り込む送気管Ｐ１（外径２００ｍｍ程度）、躯体下方のブロー回収装置から回収されるエアブローを地上へ排出するためのブローパイプＰ２（外径２００ｍｍ程度）、ケーソン打設完了後に躯体下方の作業室内に中埋めコンクリートを打設するための配管Ｐ３（外径２５０ｍｍ程度）、ケーソン外周に滑材を注入するための滑材注入管Ｐ４（外径４０ｍｍ程度）等、ケーソン工法特有の仮設備が鉄筋組立足場６や構造鉄筋２～５を避けて上下方向に設置される。しかし、躯体１の内部は非常に狭隘なため、構造鉄筋２～５との干渉を避けられず、鉄筋組立足場６の作業床７の干渉部分Ｊをやむなく切断しなければならないという施工ロスが発生してしまう。
【０００７】
（３）内型枠組立の施工性

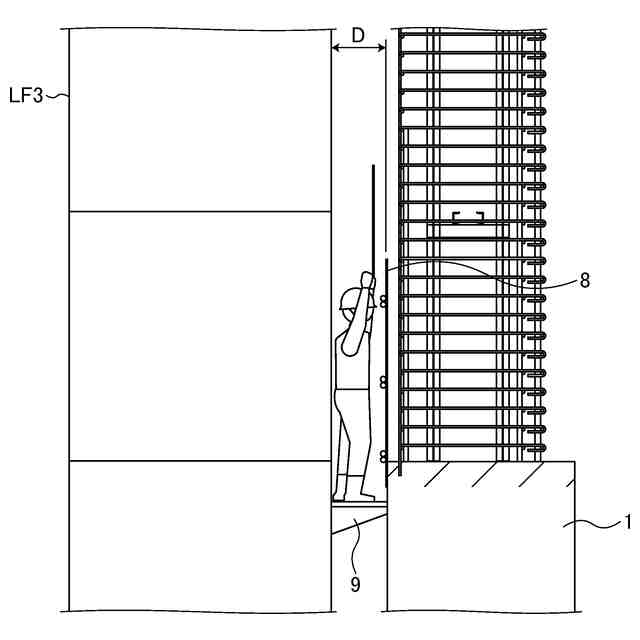

図７に示すように、スリムケーソン専用シャフトＬＦ３は、元より別々であった設備を１つとしたことから設備の外径が一般的なマテリアルロックＬＦ１・マンロックＬＦ２（図３を参照）より大きくなるため、シャフトＬＦ３の外周に、躯体１の内型枠８を組み立てるためのブラケット足場９を構築した場合、躯体１の側壁との離隔Ｄが５００ｍｍ程度以下の狭隘なブラケット足場９しか設置できず、内型枠８の組立の作業性が著しく低下する。
【０００８】
本発明は、上記に鑑みてなされたものであって、小平面のケーソンの施工作業性を向上することができるケーソンの施工方法および施工補助装置を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記した課題を解決し、目的を達成するために、本発明に係るケーソンの施工方法は、ケーソンの躯体を施工する方法であって、前記躯体のコンクリートの打設予定領域の厚さ方向の一方側に、埋設型枠を壁状に設置するステップと、前記埋設型枠の前記打設予定領域を向く側面に設けられた係合部に、張出部材を装着するステップと、前記係合部に装着した前記張出部材に設けられた足場板を足場にして、前記打設予定領域に鉄筋を配筋するステップと、前記鉄筋を配筋した後、前記打設予定領域にコンクリートを打設する前に、前記張出部材を前記係合部から取り外すステップとを有することを特徴とする。
【００１０】
また、本発明に係る他のケーソンの施工方法は、上述した発明において、前記打設予定領域にコンクリートを打設する前に、前記係合部に型枠固定用のセパレータを装着するステップをさらに有することを特徴とする。
（【００１１】以降は省略されています）
