公開番号2025139758
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024038770
出願日2024-03-13
発明の名称建築部材および空調システム
出願人清水建設株式会社
代理人弁理士法人YKI国際特許事務所
主分類F24F 1/0093 20190101AFI20250919BHJP(加熱;レンジ;換気)
要約【課題】建築部材に収容される液体の温度が上昇した場合であっても、建築部材の破損、溶融を抑制する。
【解決手段】本発明に係る建築部材10は、内部に液体を収容し、居室内の空気と液体との間の熱の授受を利用した放射式空調に用いられる建築部材であって、建築部材10の外殻は樹脂材料で構成され、樹脂材料の発火点は、液体の沸点よりも高く、建築部材10の内圧が所定以上となった場合に、建築部材10の内圧を解放する内圧開放部130が設けられていることを特徴とする。
【選択図】図3
特許請求の範囲【請求項１】
内部に液体を収容し、居室内の空気と前記液体との間の熱の授受を利用した放射式空調に用いられる建築部材であって、
前記建築部材の外殻は樹脂材料で構成され、
前記樹脂材料の発火点は、前記液体の沸点よりも高く、
前記建築部材の内圧が所定以上となった場合に、前記建築部材の内圧を解放する内圧開放部が設けられている、建築部材。
続きを表示（約 710 文字）【請求項２】
前記建築部材は、略直方体形状を有し、居室側に配置される第１面と、前記第１面に対向する第２面とを有し、
前記第２面には、前記建築部材の外縁に向かって前記第１面側に傾斜する傾斜領域が設けられている、請求項１に記載の建築部材。
【請求項３】
前記内圧開放部は、前記傾斜領域に設けられている、請求項２に記載の建築部材。
【請求項４】
熱媒が流通する配管を収容する溝が設けられている、請求項１に記載の建築部材。
【請求項５】
前記建築部材は、前記建築部材の平面視において、略長方形形状を有し、
前記溝は、前記建築部材の短手方向に沿って延びている、請求項４に記載の建築部材。
【請求項６】
前記建築部材の一方の面には、前記建築部材の内部側に向かって凹んだ凹部が設けられ、前記一方の面と、前記一方の面と対向する他方の面とが当接している、請求項１に記載の建築部材。
【請求項７】
前記液体は、水または潜熱蓄熱材である、請求項１に記載の建築部材。
【請求項８】
前記潜熱蓄熱材は、硫酸ナトリウム十水和物である、請求項７に記載の建築部材。
【請求項９】
前記建築部材の居室側に配置される面は、前記居室の天井面を構成する、請求項１に記載の建築部材。
【請求項１０】
請求項１～９のいずれか一項に記載の建築部材と、
少なくとも一部が前記建築部材に接して配置され、熱媒が流通する配管と、
前記熱媒を循環させる循環装置と、
を備える、空調システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建築部材および当該建築部材を用いた空調システムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、省エネルギー化等の観点から、放射式空調と、蓄熱技術とを組み合わせた空調システムが注目されている。放射式空調と潜熱技術とを組み合わせた例として、特許文献１には、潜熱蓄熱材と顕熱蓄熱材とを組み合わせた蓄熱媒体を内部に収容する建築部材を、天井面を形成するパネルの裏側の天井裏空間に配置し、放射式空調を行う空調システムが開示されている。吸熱特性に優れた顕熱蓄熱材と、放熱特性に優れた潜熱蓄熱材とを併用することで、不安定な自然エネルギーを有効に活用することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１３３７１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、建築部材に収容される水または潜熱蓄熱材等の液体の温度が過度に上昇すると、液体の体積が急激に増加し、建築部材が破損する可能性がある。また、液体を収容する建築部材に樹脂材料を使用する場合、液体の温度が上昇することにより、建築部材が溶融する可能性もある。信頼性の高い空調システムを提供する観点から、建築部材に収容される液体の温度が過度に上昇した場合であっても、建築部材の破損、溶融を抑制することが求められている。
【課題を解決するための手段】
【０００５】
本発明に係る建築部材は、内部に液体を収容し、居室内の空気と液体との間の熱の授受を利用した放射式空調に用いられる建築部材であって、建築部材の外殻は樹脂材料で構成され、樹脂材料の発火点は、液体の沸点よりも高く、建築部材の内圧が所定以上となった場合に、当該内圧を解放する内圧開放部が設けられていることを特徴とする。
【発明の効果】
【０００６】
本発明に係る建築部材によれば、建築部材に収容される液体の温度が上昇した場合であっても、建築部材の破損、溶融を抑制することができる。その結果、信頼性の高い空調システムを提供することができる。
【図面の簡単な説明】
【０００７】

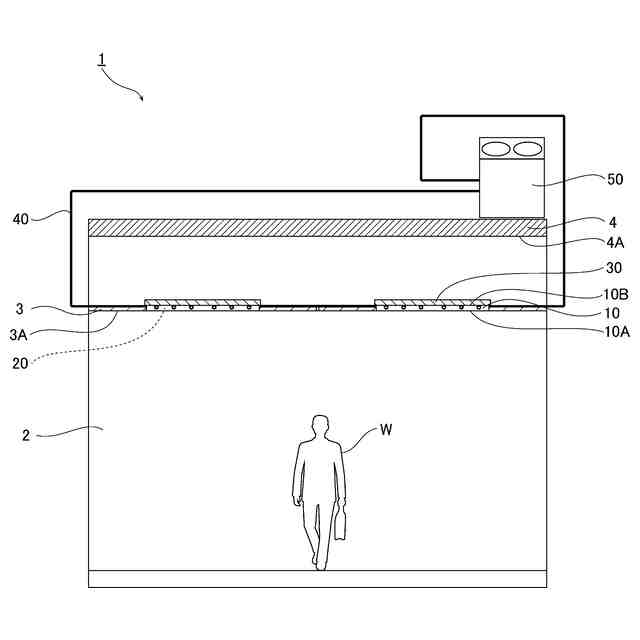

実施形態の一例である空調システムの構成を示す概略図である。

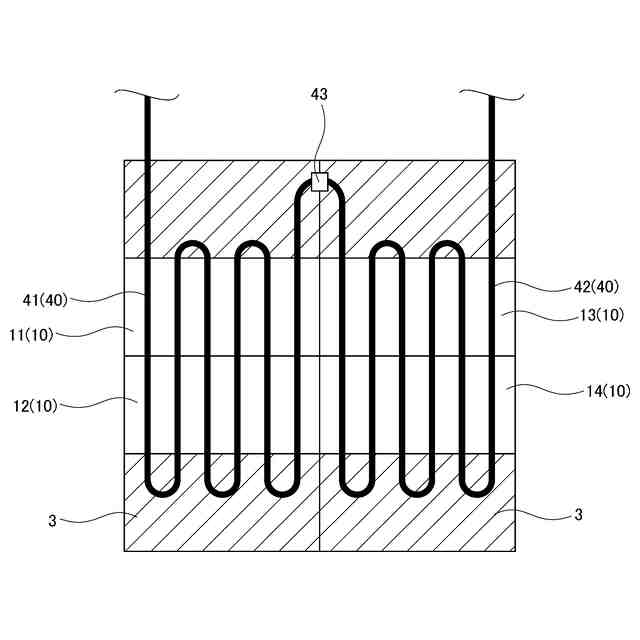

実施形態の一例である空調システムを構成する放射パネルの配置を模式的に示す平面図である。

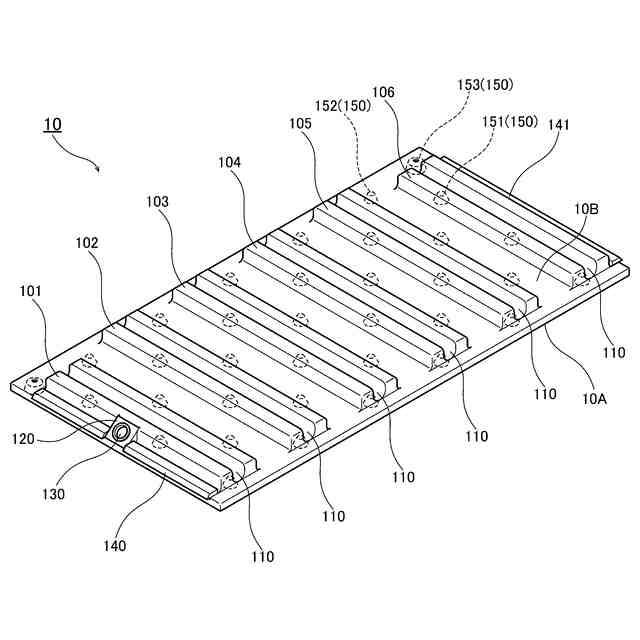

実施形態の一例である放射パネルの斜視図である。

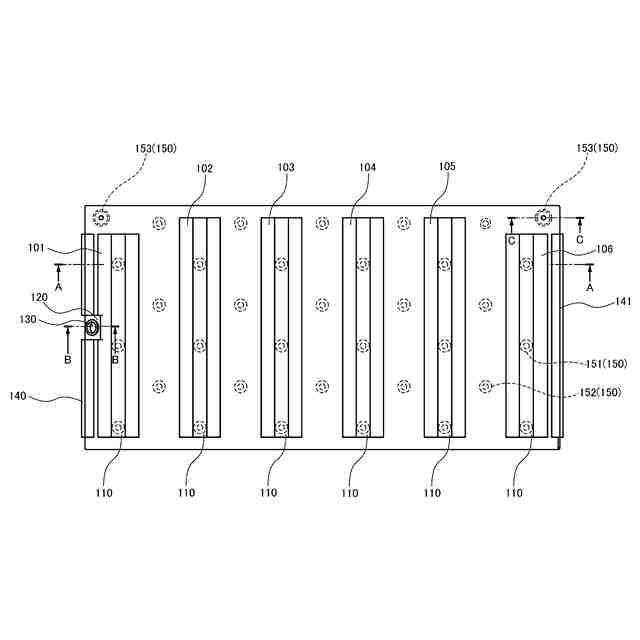

実施形態の一例である放射パネルを上側から見た平面図である。

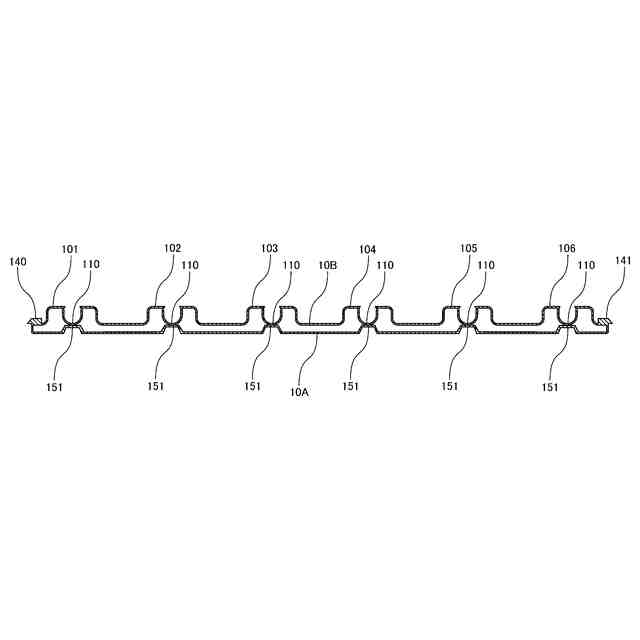

図４におけるＡＡ線断面図である。
図４におけるＢＢ線断面図である。

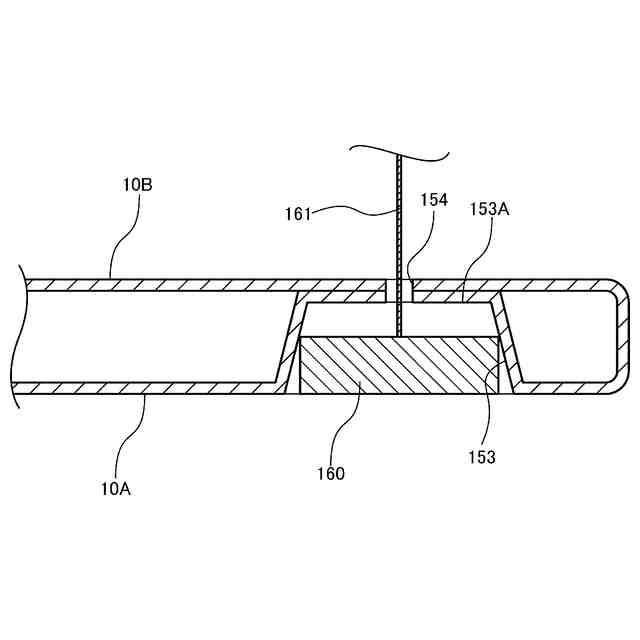

図４におけるＣＣ線断面図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照しながら、本発明に係る建築部材を備えた空調システムの実施形態の一例について詳細に説明する。以下で説明する実施形態はあくまでも一例であって、本発明は以下の実施形態に限定されない。また、以下で説明する複数の実施形態、変形例を選択的に組み合わせてなる形態は本発明に含まれている。
【０００９】
図１は、本実施形態の空調システム１の構成を示す概略図であり、空調システム１が設けられた建築物Ｍの１つの階層を側方から見た断面図である。図２は、空調システム１を構成する建築部材としての放射パネル１０の配置を模式的に示す図であり、放射パネル１０を上方から見た平面図である。なお、図２では、４つの放射パネル１０が配置されている様子を図示している。建築物Ｍは、例えば、大型店舗やオフィス等であり、１層以上の階層を有する。なお、建築物Ｍの階層数は、特に限定されない。
【００１０】
図１に示すように、空調システム１は、内部に潜熱蓄熱材等の液体を収容する複数の放射パネル１０を有する放射式（輻射式）空調である。空調システム１は、放射パネル１０の他、断熱材３０と、熱媒が流通する配管４０と、熱媒を循環させる循環装置５０とを備える。放射パネル１０は、建築物Ｍの居室２の天井に配置され、断熱材３０は、放射パネル１０の上面１０Ｂ（第２面）を覆うように配置されている。
（【００１１】以降は省略されています）
