公開番号2025127831
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024759
出願日2024-02-21
発明の名称角部用タブおよび四面ボックスの溶接方法
出願人清水建設株式会社
代理人個人,個人,個人
主分類B23K 37/06 20060101AFI20250826BHJP(工作機械;他に分類されない金属加工)
要約【課題】四面ボックスどうしを溶接する際に角部の溶接をより効率的に行うことができる角部用タブおよび四面ボックスの溶接方法を提供する。
【解決手段】角部用タブ1は、第1傾斜端面211のX方向(第1方向)の側方に設置されて第2傾斜端面212と接触し、第1傾斜端面211と面一となるように設けられる第1板部6と、第1板部6と接続され、第1接続面411のX方向の側方に設置されて第2接続面412および第2端面312と接触し、第1接続面411と面一となるように設けられる第2板部7と、を有する。
【選択図】図5

特許請求の範囲【請求項１】
軸線方向に配列された第１四面ボックスの端面と第２四面ボックスの端面との間に開先を設けて溶接する際に前記開先の角部分に設置される角部用タブにおいて、
前記第１四面ボックスの端面は、
前記軸線方向に直交する第１方向に延び、前記軸線方向および前記第１方向それぞれに直交する第２方向における前記第１四面ボックスの外周側となる一方側から内周側となる他方側に向かって漸次第２四面ボックスに向かう方向に傾斜する第１傾斜端面と、
前記第２方向に延び、前記第１方向における前記第１四面ボックスの外周側となる一方側から内周側となる他方側に向かって漸次第２四面ボックスに向かう方向に傾斜する第２傾斜端面と、を有し、
前記第１傾斜端面と前記第２傾斜端面とは、前記第１四面ボックスの角部分で接続され、
前記第２四面ボックスの端面は、
前記第１方向に延び前記軸線方向に直交する第１端面と、
前記第２方向に延び前記軸線方向の直交する第２端面と、を有し、
前記第１端面と前記第２端面とは、前記第２四面ボックスの角部分で接続され、
前記第１傾斜端面と前記第１端面とは、前記軸線方向に間隔をあけて配置され、
前記第１傾斜端面の前記第２方向の他方側の縁部と、前記第１端面の前記第２方向の他方側の縁部との間には、前記第１傾斜端面と前記第１端面とを接続する第１接続面が設けられ、
前記第２傾斜端面と前記第２端面とは、前記軸線方向に間隔をあけて配置され、
前記第２傾斜端面の前記第１方向の他方側の縁部と、前記第２端面の前記第１方向の他方側の縁部との間に、前記第２傾斜端面と前記第２端面とを接続する第２接続面が設けられ、
前記角部用タブは、
前記第１傾斜端面の前記第１方向の側方に設置されて前記第２傾斜端面と接触し、前記第１傾斜端面と面一となるように設けられる第１板部と、
前記第１板部と接続され、前記第１接続面の前記第１方向の側方に設置されて前記第２接続面および前記第２端面と接触し、前記第１接続面と面一となるように設けられる第２板部と、を有する角部用タブ。
続きを表示（約 490 文字）【請求項２】
軸線方向に配列された第１四面ボックスの端面と第２四面ボックスの端面との間に開先を設けて溶接する際に前記開先の角部分に請求項１に記載の角部用タブを設置する四面ボックスの溶接方法において、
前記開先の角部分に角部用タブを設置する角部用タブ設置工程と、
前記第１四面ボックスの端面と前記第２四面ボックスの端面とを溶接する端面溶接工程と、
前記端面溶接工程の後に前記角部用タブを除去して、前記角部用タブが設けられていた領域の溶接を行う角部用タブ設置部分溶接工程と、を有し、
前記端面溶接工程は、
前記開先における前記第１傾斜端面、前記第１接続面および前記第１端面が形成し前記第１方向に延びる部分の溶接を行う第１溶接工程と、
前記開先における前記角部分に溶接を行う第２溶接工程と、
前記開先における前記第２傾斜端面、前記第２接続面および前記第２端面が形成し前記第２方向に延びる部分に溶接を行う第３溶接工程と、を有し、
前記第１溶接工程、前記第２溶接工程および前記第３溶接工程を連続して行う四面ボックスの溶接方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、角部用タブおよび四面ボックスの溶接方法に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
四面ボックスどうしを溶接する場合、四面ボックスの直交する面それぞれに沿って直線状に延びる開先の直線部分どうしが接続される角部の溶接は、一方の直線部分の溶接を行うと他方の直線部分に溶融金属が漏れてしまうため、角部に、異なる方向に延びる直線部分に溶融金属が漏れることを防止するための部材を設けることがある（例えば、特許文献１および２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０８２０８１号公報
特開２０２０－１９９５３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、溶接ロボットや自動溶接装置を使用することによって溶接の効率化が図られている。溶接ロボットや自動溶接装置を使用して四面ボックスどうしを溶接する場合、直線部分の溶接のみを行い、角部の溶接は行っていないことが現状である。このため、溶接ロボットや自動溶接装置を使用して溶接の効率化を図るためには、角部の溶接をより効率的に行うことが必要である。
【０００５】
そこで、本発明は、四面ボックスどうしを溶接する際に角部の溶接をより効率的に行うことができる角部用タブおよび四面ボックスの溶接方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明に係る角部用タブは、軸線方向に配列された第１四面ボックスの端面と第２四面ボックスの端面との間に開先を設けて溶接する際に前記開先の角部分に設置される角部用タブにおいて、前記第１四面ボックスの端面は、前記軸線方向に直交する第１方向に延び、前記軸線方向および前記第１方向それぞれに直交する第２方向における前記第１四面ボックスの外周側となる一方側から内周側となる他方側に向かって漸次第２四面ボックスに向かう方向に傾斜する第１傾斜端面と、前記第２方向に延び、前記第１方向における前記第１四面ボックスの外周側となる一方側から内周側となる他方側に向かって漸次第２四面ボックスに向かう方向に傾斜する第２傾斜端面と、を有し、前記第１傾斜端面と前記第２傾斜端面とは、前記第１四面ボックスの角部分で接続され、前記第２四面ボックスの端面は、前記第１方向に延び前記軸線方向に直交する第１端面と、前記第２方向に延び前記軸線方向の直交する第２端面と、を有し、前記第１端面と前記第２端面とは、前記第２四面ボックスの角部分で接続され、前記第１傾斜端面と前記第１端面とは、前記軸線方向に間隔をあけて配置され、前記第１傾斜端面の前記第２方向の他方側の縁部と、前記第１端面の前記第２方向の他方側の縁部との間には、前記第１傾斜端面と前記第１端面とを接続する第１接続面が設けられ、前記第２傾斜端面と前記第２端面とは、前記軸線方向に間隔をあけて配置され、前記第２傾斜端面の前記第１方向の他方側の縁部と、前記第２端面の前記第１方向の他方側の縁部との間に、前記第２傾斜端面と前記第２端面とを接続する第２接続面が設けられ、前記角部用タブは、前記第１傾斜端面の前記第１方向の側方に設置されて前記第２傾斜端面と接触し、前記第１傾斜端面と面一となるように設けられる第１板部と、前記第１板部と接続され、前記第１接続面の前記第１方向の側方に設置されて前記第２接続面および前記第２端面と接触し、前記第１接続面と面一となるように設けられる第２板部と、を有する。
【０００７】
上記目的を達成するため、本発明に係る四面ボックスの溶接方法は、軸線方向に配列された第１四面ボックスの端面と第２四面ボックスの端面との間に開先を設けて溶接する際に前記開先の角部分に請求項１に記載の角部用タブを設置する四面ボックスの溶接方法において、前記開先の角部分に角部用タブを設置する角部用タブ設置工程と、前記第１四面ボックスの端面と前記第２四面ボックスの端面とを溶接する端面溶接工程と、前記端面溶接工程の後に前記角部用タブを除去して、前記角部用タブが設けられていた領域の溶接を行う角部用タブ設置部分溶接工程と、を有し、前記端面溶接工程は、前記開先における前記第１傾斜端面、前記第１接続面および前記第１端面が形成し前記第１方向に延びる部分の溶接を行う第１溶接工程と、前記開先における前記角部分に溶接を行う第２溶接工程と、前記開先における前記第２傾斜端面、前記第２接続面および前記第２端面が形成し前記第２方向に延びる部分に溶接を行う第３溶接工程と、を有し、前記第１溶接工程、前記第２溶接工程および前記第３溶接工程を連続して行う。
【０００８】
本発明では、接合する四面ボックスの開先の角部に角部用タブを設置することにより、開先の角部に、第１傾斜端面、第１接続面および第１端面が形成し第１方向に延びる直線部分と同様の断面形状の凹部が形成される。これにより、角部の溶接を上記の直線部分の溶接と連続して効率的に行うことができる。角部の溶接を行った後に、すぐに開先における第２傾斜端面、第２接続面および第２端面が形成し第２方向に延びる直線部分の溶接を行うことができる。
さらに、溶接ロボットや自動溶接装置などを使用して溶接を行う場合には、角部の溶接と直線部分の溶接を連続して行うことができるため、溶接作業をより効率的に行うことができる。
また、角部用タブは、第１板部と第２板部とが接合された形状であるため、製作や管理が容易であるとともに、設置や除去が容易である。
【発明の効果】
【０００９】
本発明によれば、四面ボックスどうしを溶接する際に角部の溶接をより効率的に行うことができる。
【図面の簡単な説明】
【００１０】

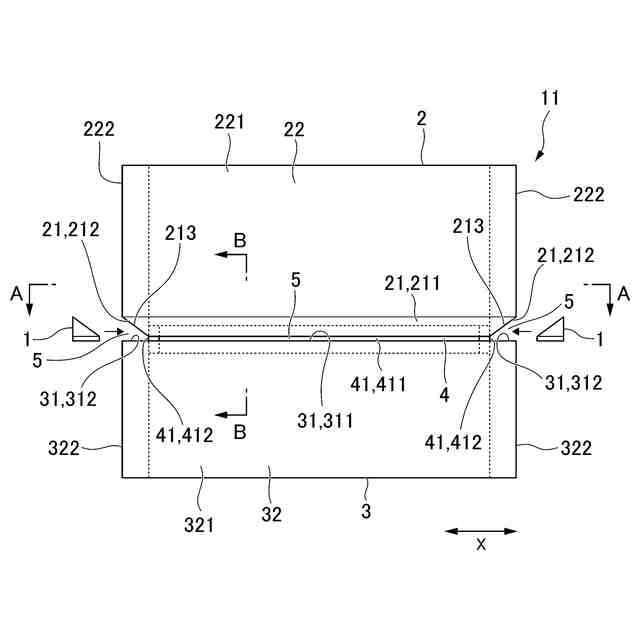

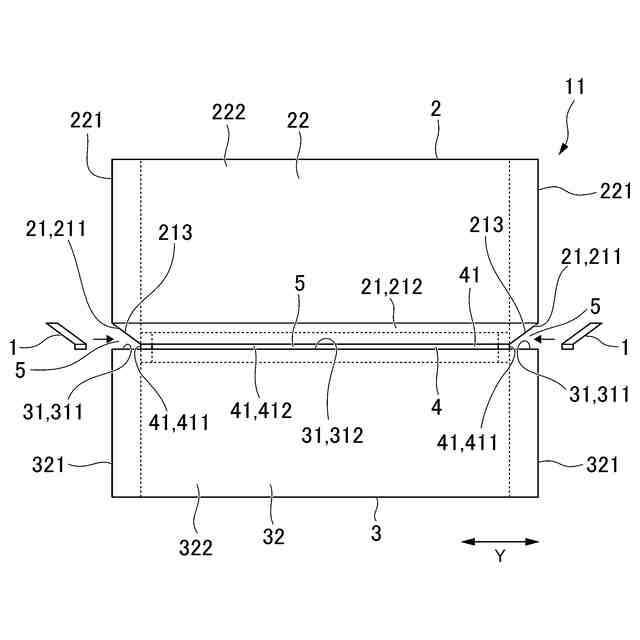

接合される第１四面ボックスおよび第２四面ボックスと角部用タブをＹ方向から見た図である。
接合される第１四面ボックスおよび第２四面ボックスと角部用タブをＸ方向から見た図である。

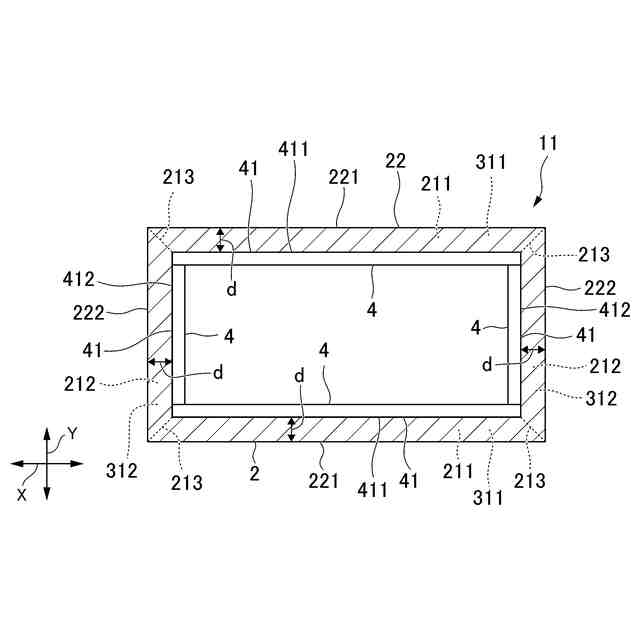

図１のＡ－Ａ線断面図である。

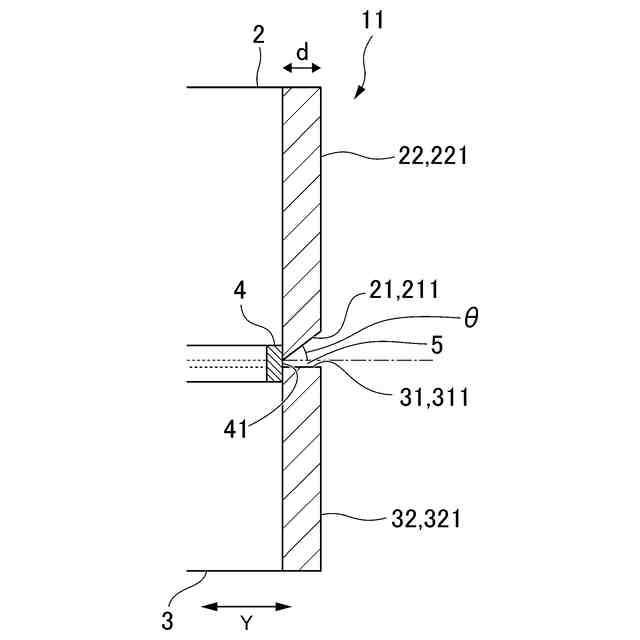

図１のＢ－Ｂ線断面図である。
第１四面ボックスと第２四面ボックスとの溶接部分をＸ方向から見た図である。

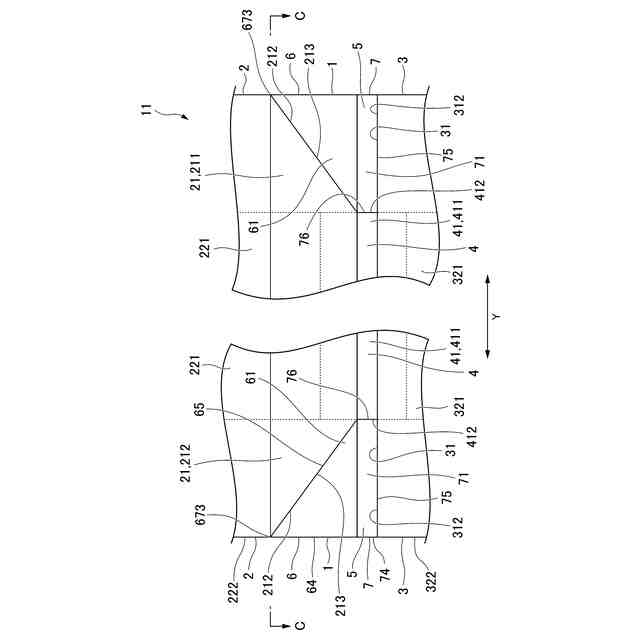

第１四面ボックスと第２四面ボックスとの溶接部分をＹ方向から見た図である。
図５のＣ－Ｃ線断面図である。

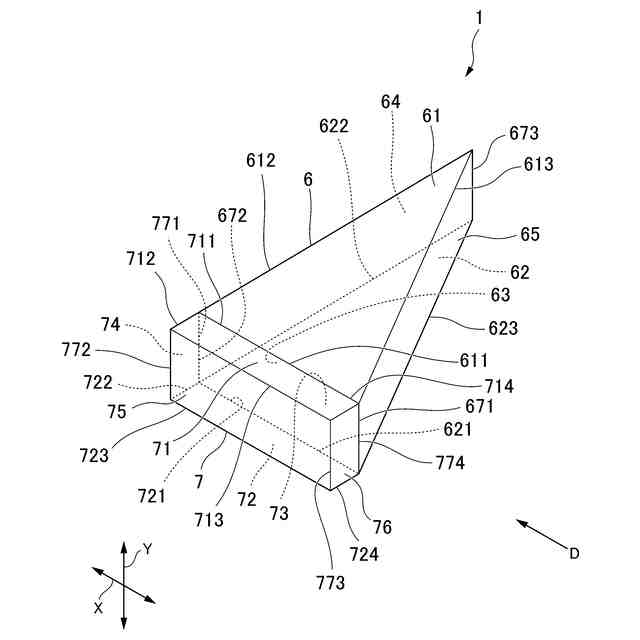

角部用タブの斜視図である。

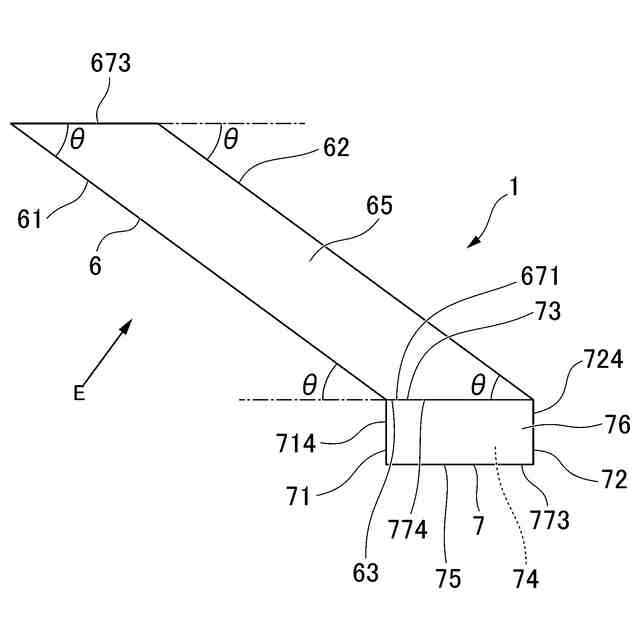

角部用タブを図８のＤ方向から見た図である。
角部用タブを図９のＥ方向から見た図である。
図８に示す角部用タブと形状が対称となる角部用タブの斜視図である。
角部用タブを図１１のＦ方向から見た図である。
角部用タブを図１２のＧ方向から見た図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
