特許ウォッチ

公開番号2025146354
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024047082
出願日2024-03-22
発明の名称ボルトによる接合構造
出願人清水建設株式会社
代理人個人,個人,個人
主分類E04B 1/21 20060101AFI20250926BHJP(建築物)
要約【課題】より高い引張強度で接合することができるボルトによる接合構造を提供する。

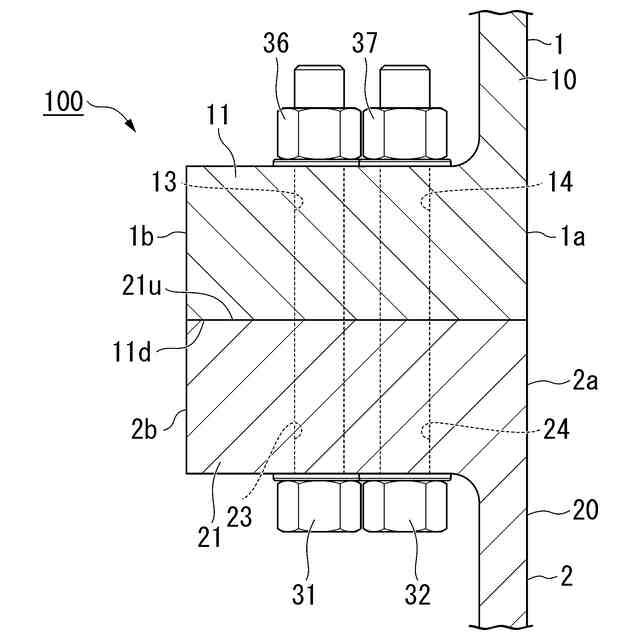

【解決手段】ボルトによる接合構造100は、風力発電支持物に使用される部材どうしのボルトによる接合構造であって、第1方向に延びる第1延在部10と、第1延在部10から第1方向と直交する第2方向に延びる第1フランジ部11と、を有する第1部材1と、第1方向に延びる第2延在部20と、第2延在部20からる第2方向に延び、第1フランジ部11と第1方向に隣り合って配置された第2フランジ部21と、を有する第2部材2と、第1フランジ部11及び第2フランジ部21に第1方向に連通して形成され、第2方向に間隔を空けて配置された第1取付孔13,23及び第2取付孔14,24と、第1取付孔13,23及び第2取付孔14,24にそれぞれ挿通されたボルト31,32と、ボルト31,32に締結されたナット36,37と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
風力発電支持物に使用される部材どうしのボルトによる接合構造であって、
第１方向に延びる第１延在部と、
前記第１延在部から前記第１方向と直交する第２方向に延びる第１フランジ部と、を有する第１部材と、
前記第１方向に延びる第２延在部と、
前記第２延在部からる第２方向に延び、前記第１フランジ部と前記第１方向に隣り合って配置された第２フランジ部と、を有する第２部材と、
前記第１フランジ部及び第２フランジ部に前記第１方向に連通して形成され、前記第２方向に間隔を空けて配置された第１取付孔及び第２取付孔と、
前記第１取付孔及び前記第２取付孔にそれぞれ挿通されたボルトと、
前記ボルトに締結されたナットと、を備えるボルトによる接合構造。
続きを表示（約 280 文字）【請求項２】
前記第１フランジ部及び前記第２フランジ部は、前記第１方向から見て環状に形成され、
前記第１取付孔及び前記第２取付孔は、それぞれ前記第１延在部及び前記第２延在部の周方向に間隔を空けて形成されている請求項１に記載のボルトによる接合構造。
【請求項３】
前記第１延在部及び前記第２延在部は、前記第１方向を軸線方向とする筒状に形成され、
前記第１フランジ部は前記第１延在部から径方向の内側に延びるとともに、前記第２フランジ部は前記第２延在部から径方向の内側に延びている請求項１または２に記載のボルトによる接合構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ボルトによる接合構造に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、高力ボルトによる接合構造が知られている（下記の特許文献１参照）。風力発電の支持物のタワー接合部や、タワーと基礎接合部との接合部では、Ｌ型やＴ型に形成されたフランジどうしをボルトで接合する方法が採用されることがある。また、洋上風力のトランジッションピース（ＴＰ）とモノパイル（ＭＰ）との接合部については、グラウト接合が採用されることがある。
【先行技術文献】
【特許文献】
【０００３】
特開平７－３３１７５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、風力発電支持物に使用する大型フランジおよび大口径ボルトは、経済産業省または国土交通省の認定品を使用する必要がある。この認定品は、サイズに制限があり、荷重が大きくなるとＬ型フランジどうしをボルト１列で接合する方式では、対応できないことがある。
【０００５】
そこで、本発明は、上記事情に鑑みてなされたものであり、より高い引張強度で接合することができるボルトによる接合構造を提供する。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明は以下の手段を採用している。
すなわち、本発明に係るボルトによる接合構造は、風力発電支持物に使用される部材どうしのボルトによる接合構造であって、第１方向に延びる第１延在部と、前記第１延在部から前記第１方向と直交する第２方向に延びる第１フランジと、を有する第１部材と、前記第１方向に延びる第２延在部と、前記第２延在部からる第２方向に延び、前記第１フランジと前記第１方向に隣り合って配置された第２フランジと、を有する第２部材と、前記第１フランジ及び第２フランジに前記第１方向に連通して形成され、前記第２方向に間隔を空けて配置された第１取付孔及び第２取付孔と、前記第１取付孔及び前記第２取付孔にそれぞれ挿通されたボルトと、前記ボルトに締結されたナットと、を備える。
【０００７】

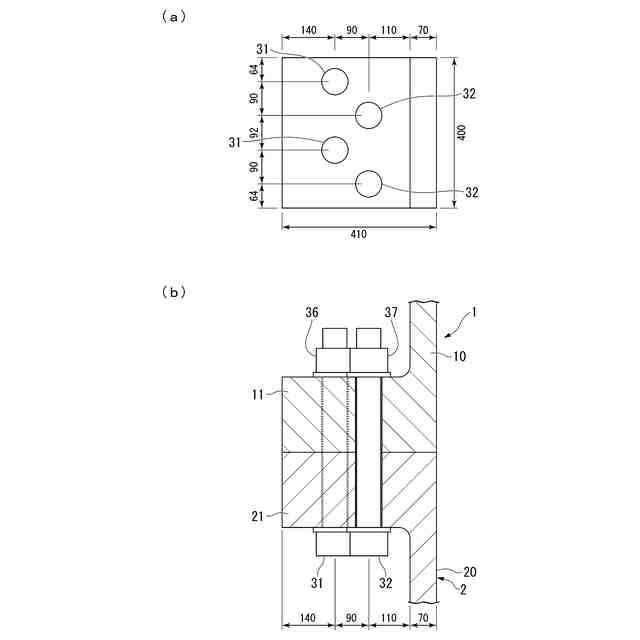

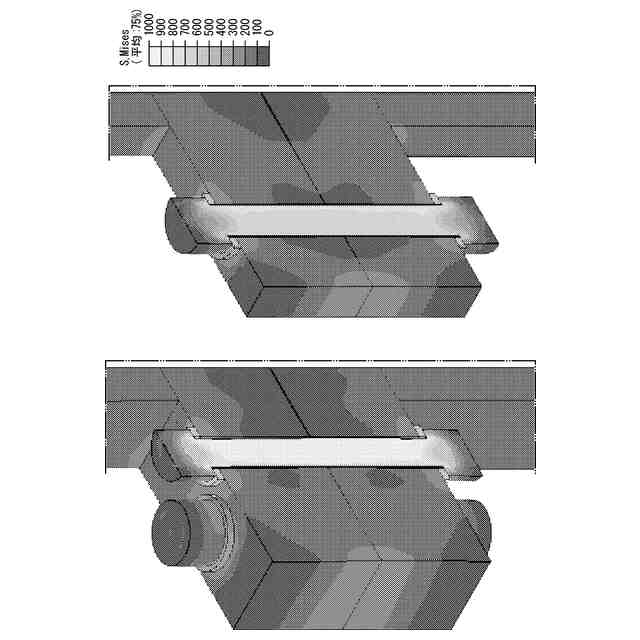

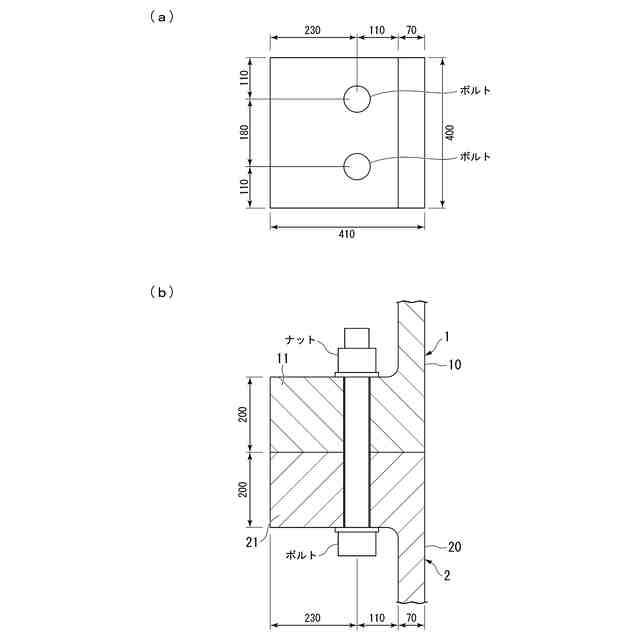

このように構成されたボルトによる接合構造では、第１部材の第１フランジ部と第２部材の第２フランジ部とは、第２方向に間隔を空けて形成された第１取付孔及び第２取付孔に挿通されたボルト・ナットで２列方式で接合されている。よって、第１部材と第２部材とをより高い引張強度で接合することができる。
【０００８】

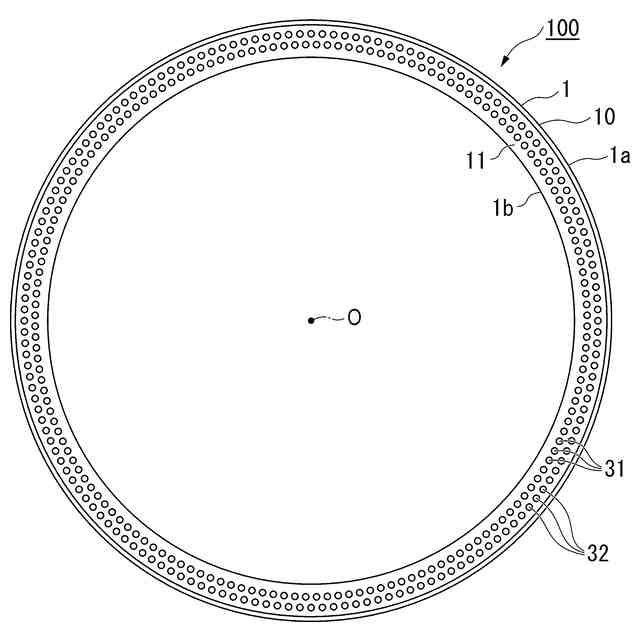

また、本発明に係るボルトによる接合構造では、前記第１延在部及び前記第２延在部は、前記第１方向から見て環状に形成され、前記第１取付孔及び前記第２取付孔は、それぞれ前記第１延在部及び前記第２延在部の周方向に間隔を空けて形成されていてもよい。
【０００９】
このように構成されたボルトによる接合構造では、環状をなす第１フランジ部と第２フランジ部とは、周方向に間隔を空けて配置されたボルト・ナットで接合されている。よって、第１フランジ部と第２フランジ部とを周方向にわたって高い引張強度で接合することができる。
【００１０】
また、本発明に係るボルトによる接合構造では、前記第１延在部及び前記第２延在部は、前記第１方向を軸線方向とする筒状に形成され、前記第１フランジ部は前記第１延在部から径方向の内側に延びるとともに、前記第２フランジ部は前記第２延在部から径方向の内側に延びている。
（【００１１】以降は省略されています）
