公開番号2025143025
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042698
出願日2024-03-18
発明の名称住戸
出願人ミサワホーム株式会社
代理人個人
主分類E04H 1/04 20060101AFI20250924BHJP(建築物)
要約【課題】本発明は、屋外の光を複数の部屋の何れにも取り込みやすく、これら部屋の何れでも換気を行いやすく、これらの部屋の間で風が通りやすい住戸を提供することを目的とする。

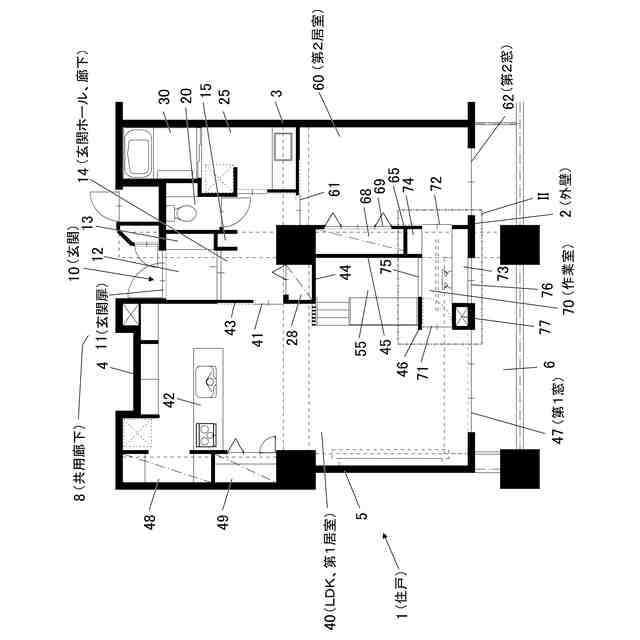

【解決手段】外壁(2)を置いて屋外に面する住戸(1)が、外壁(2)に面する第1居室(40)、作業室(70)及び第2居室(60)を備える。順に第1居室(40)、作業室(70)及び第2居室(60)が外壁(2)に沿って隣り合って配列される。第1居室(40)が外壁(2)に設けられる第1窓(47)を有する。第2居室(60)が外壁(2)に設けられる第2窓(62)を有する。作業室(70)が外壁(2)に設けられる第3窓(76)を有する。作業室(70)が第1居室(40)と第2居室(60)のどちらからも出入りすることができる。
【選択図】図2
特許請求の範囲【請求項１】
外壁を置いて屋外に面する住戸であって、
前記外壁に面する第１居室、作業室及び第２居室を備え、
順に前記第１居室、前記作業室及び前記第２居室が前記外壁に沿って隣り合って配列され、
前記第１居室が前記外壁に設けられる第１窓を有し、
前記第２居室が前記外壁に設けられる第２窓を有し、
前記作業室が前記外壁に設けられる第３窓を有し、
前記作業室が前記第１居室と前記第２居室のどちらからも出入りすることができる
ことを特徴とする住戸。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の住戸であって、
前記第１居室が前記作業室に関して前記外壁の反対側において前記第２居室に隣接し、

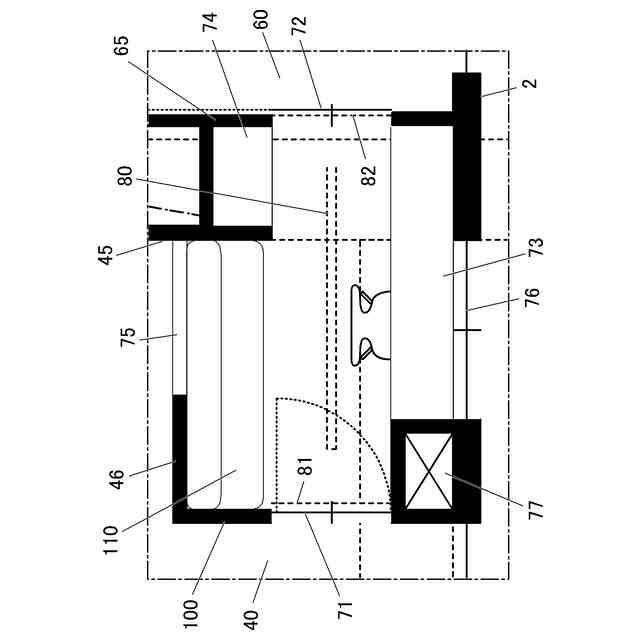

前記作業室が、前記第１居室から前記作業室を仕切る間仕切り壁を前記外壁の反対側の面に有するとともに、前記間仕切り壁に設置されるとともに前記作業室及び前記第１居室に臨む屋内窓を有する
ことを特徴とする住戸。
【請求項３】
請求項２に記載の住戸であって、
前記屋内窓が高窓又は腰高窓である
ことを特徴とする住戸。
【請求項４】
請求項２又は３に記載の住戸であって、
前記屋内窓が前記第３窓に対向する
ことを特徴とする住戸。
【請求項５】
請求項１に記載の住戸であって、
前記第１居室が前記作業室に関して前記外壁の反対側において前記第２居室に隣接し、

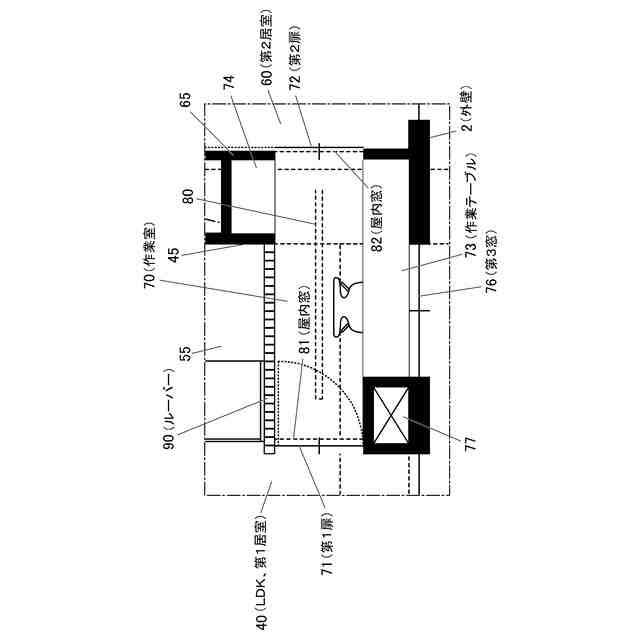

前記作業室が、前記第１居室から前記作業室を仕切るルーバーを前記外壁の反対側の面に有する
ことを特徴とする住戸。
【請求項６】
請求項１に記載の住戸であって、
前記作業室が、前記外壁の沿う方向に互いに対向する第１扉及び第２扉を前記第１居室側の面及び前記第２居室側の面に有し、
前記作業室が前記第１扉を介して前記第１居室から出入りであり、
前記作業室が前記第２扉を介して前記第２居室から出入りである
ことを特徴とする住戸。
【請求項７】
請求項６に記載の住戸であって、
前記作業室が、前記第１居室側の面の前記第１扉の上に屋内窓を有する
ことを特徴とする住戸。
【請求項８】
請求項６に記載の住戸であって、
前記作業室が、前記第２居室側の面の前記第２扉の上に屋内窓を有する
ことを特徴とする住戸。
【請求項９】
請求項１、２、３、５、６、７又は８に記載の住戸であって、
前記作業室が、前記外壁に寄って前記第３窓に面する作業テーブルを有する
ことを特徴とする住戸。
【請求項１０】
請求項１、２、３、５、６、７又は８に記載の住戸であって、
前記第２居室に関して前記第２窓の反対に設けられる廊下を備え、
前記第１居室及び前記第２居室が前記廊下から出入り可能である
ことを特徴とする住戸。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、集合住宅の住戸に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１は、集合住宅の住戸を開示する。この住戸の中央には、廊下が玄関から奥のダイニングキッチンまで真っ直ぐに延びている。ダイニングキッチンは共用廊下の反対側のバルコニーに面している。玄関からダイニングキッチンの方へ向かって見て右手前に居室が配置され、右奥に洗面所及びトイレルームが配置され、左手前に居室が配置され、左奥に居室が配置されている。何れの居室も扉を介して廊下に通じている。左奥の居室はダイニングキッチンへ直接アクセスできるものの、他の居室は廊下を経ることでダイニングキッチンへアクセスすることができる。ダイニングキッチンを除いて何れの居室もバルコニーに面していないことから、屋外の光がこれらの居室に十分に届かない。ダイニングキッチンを除いて何れの居室も窓が小さいか、窓が無いため、これらの居室における風の通りが良くない。
【先行技術文献】
【特許文献】
【０００３】
実登３１９３８２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は上記事情に鑑みてなされたものであり、本発明の目的は、屋外の光を複数の部屋の何れにも取り込みやすく、これら部屋の何れでも換気を行いやすく、これらの部屋の間で風が通りやすい住戸を提供することである。
【課題を解決するための手段】
【０００５】
以下の括弧書きで示された参照符号は図１～図５において参照される。
【０００６】
請求項１によれば、
外壁（２）を置いて屋外に面する住戸（１）であって、
前記外壁（２）に面する第１居室（４０）、作業室（７０）及び第２居室（６０）を備え、
順に前記第１居室（４０）、前記作業室（７０）及び前記第２居室（６０）が前記外壁（２）に沿って隣り合って配列され、
前記第１居室（４０）が前記外壁（２）に設けられる第１窓（４７）を有し、
前記第２居室（６０）が前記外壁（２）に設けられる第２窓（６２）を有し、
前記作業室（７０）が前記外壁（２）に設けられる第３窓（７６）を有し、
前記作業室（７０）が前記第１居室（４０）と前記第２居室（６０）のどちらからも出入りすることができる
ことを特徴とする住戸（１）が提供される。
【０００７】
以上のような請求項１によれば、第１居室（４０）、作業室（７０）及び第２居室（６０）が外壁（２）に面しており、第１居室（４０）、第２居室（６０）及び作業室（７０）が第１窓（４７）、第２窓（６２）及び第３窓（７６）をそれぞれ有し、第１窓（４７）、第２窓（６２）及び第３窓（７６）が外壁（２）に設けられているため、屋外の光が第１居室（４０）、第２居室（６０）及び作業室（７０）の何れに取り込まれやすい上、第１居室（４０）、第２居室（６０）及び作業室（７０）の何れでも換気を行いやすい。作業室（７０）が第１居室（４０）と第２居室（６０）のどちらからも出入りすることができるため、作業室（７０）を通じて第１居室（４０）と第２居室（６０）を繋ぐ動線が確保される上、第１居室（４０）と作業室（７０）と第２居室（６０）との間で風が通りやすい。作業室（７０）を通じて第１居室（４０）と第２居室（６０）の間の通気が確保される。なお、第１窓（４７）、第２窓（６２）及び第３窓（７６）の何れかが嵌め殺し窓であっても、第１居室（４０）と作業室（７０）と第２居室（６０）との間で風が通りやすいことから、第１居室（４０）、第２居室（６０）及び作業室（７０）の何れでも換気を行いやすい。家族が第１居室（４０）に居る場合、作業室（７０）で作業中の作業者が家族に会わずに第２居室（６０）に移動することができる。家族が第２居室（６０）に居る場合、作業者が家族に会わずに作業室（７０）から第１居室（４０）に移動することができる。
【０００８】
請求項２によれば、
請求項１に記載の住戸（１）であって、
前記第１居室（４０）が前記作業室（７０）に関して前記外壁（２）の反対側において前記第２居室（６０）に隣接し、
前記作業室（７０）が、前記第１居室（４０）から前記作業室（７０）を仕切る間仕切り壁を前記外壁（２）の反対側の面に有するとともに、前記間仕切り壁（４６）に設置されるとともに前記作業室（７０）及び前記第１居室（４０）に臨む屋内窓（７５）を有する
ことを特徴とする住戸（１）が提供される。
【０００９】
以上のような請求項２によれば、第１居室（４０）のうち、作業室（７０）に関して外壁（２）の反対側の部分には、第１窓（４７）から第１居室（４０）に取り込まれた外光が届きにくい。そうであっても、第３窓（７６）から作業室（７０）に取り込まれた外光が屋内窓（７５）を通じて、作業室（７０）に関して外壁（２）の反対側の部分に届く。
【００１０】
請求項３によれば、
請求項２に記載の住戸（１）であって、
前記屋内窓（７５）が高窓又は腰高窓である
ことを特徴とする住戸（１）が提供される。
（【００１１】以降は省略されています）
