公開番号2025143067
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042784
出願日2024-03-18
発明の名称繊維束の合流方法及び繊維束合流装置
出願人村田機械株式会社
代理人弁理士法人ATEN
主分類B29C 70/32 20060101AFI20250924BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】リボン状の複数本の繊維束をねじってから合流させる場合に、安定して合流させる。

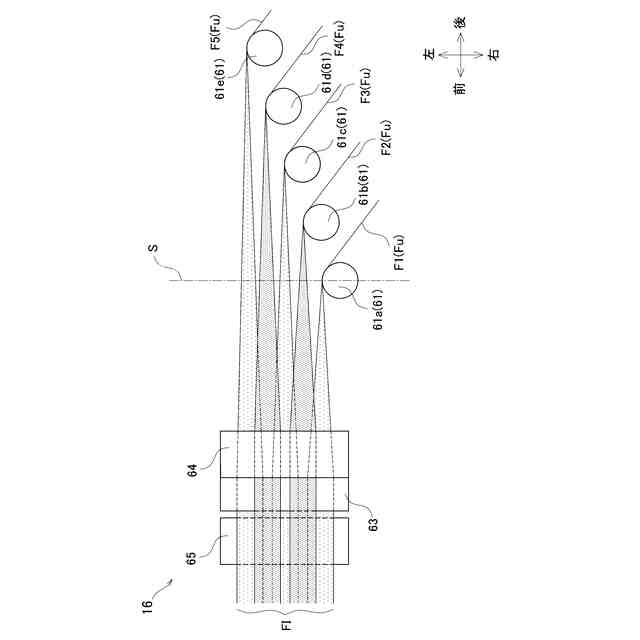

【解決手段】回転軸が上下方向に沿って延びる複数のガイドローラ61に複数本の単位繊維束Fu(繊維束F1～F5)をそれぞれ配置する工程と、走行方向において複数のガイドローラ61よりも下流側に配置されており、且つ、回転軸が左右方向に沿って延びる第1配列ローラ63に、繊維束F1、F3、F5を左右方向に間隔Dを空けて並べる工程と、走行方向において第1配列ローラ63よりも下流側に配置されており、且つ、回転軸が左右方向に沿って延びる合流ローラ65に、繊維束F1、F3、F5を間隔Dを維持した状態で並べる工程と、合流ローラ65において間隔Dを埋めるように、繊維束F2、F4を合流ローラ65に配置する工程と、を備える。
【選択図】図5
特許請求の範囲【請求項１】
走行するリボン状の複数本の繊維束を第１方向に並べて合流させる合流方法であって、
回転軸が前記第１方向に平行な所定の仮想平面と平行であり且つ前記第１方向と交わる方向に延びる複数のガイドローラに前記複数本の繊維束をそれぞれ配置する工程と、

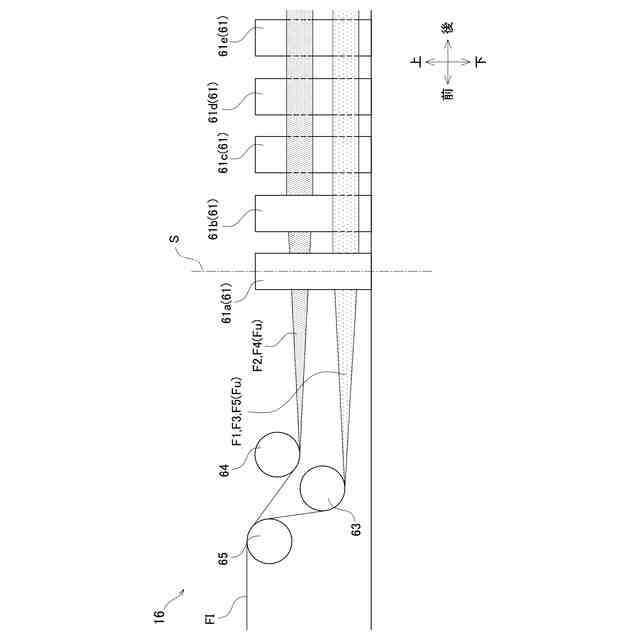

前記複数本の繊維束の走行方向において前記複数のガイドローラよりも下流側に配置されており、且つ、回転軸が前記第１方向に沿って延びる第１配列ローラに、前記複数本の繊維束のうちの少なくとも２本の繊維束である複数本の第１繊維束を前記第１方向に間隔を空けて並べる工程と、
前記走行方向において前記第１配列ローラよりも下流側に配置されており、且つ、回転軸が前記第１方向に沿って延びる合流ローラに、前記複数本の第１繊維束を前記間隔を維持した状態で並べる工程と、
前記合流ローラにおいて前記間隔を埋めるように、前記複数本の第１繊維束を除く繊維束に属する少なくとも１本の第２繊維束を前記合流ローラに配置する工程と、を備えた繊維束の合流方法。
続きを表示（約 1,100 文字）【請求項２】
各前記間隔は、１本の前記第２繊維束によって埋められ、
前記間隔は、当該間隔を埋める前記第２繊維束の幅よりも狭い請求項１に記載の繊維束の合流方法。
【請求項３】
前記第２繊維束は、前記合流ローラにおいて前記第１繊維束の上に配置される請求項１に記載の繊維束の合流方法。
【請求項４】
合流したときに前記複数本の繊維束の配列方向の両端にそれぞれ位置する繊維束は、いずれも前記第１繊維束である請求項１に記載の繊維束の合流方法。
【請求項５】
前記少なくとも１本の第２繊維束は複数本であり、
前記走行方向において前記複数のガイドローラと前記合流ローラとの間に配置されており、且つ、回転軸が前記第１方向に延びる第２配列ローラに、前記複数本の第２繊維束を前記第１方向に間隔を空けて並べる工程を備えている請求項１に記載の繊維束の合流方法。
【請求項６】

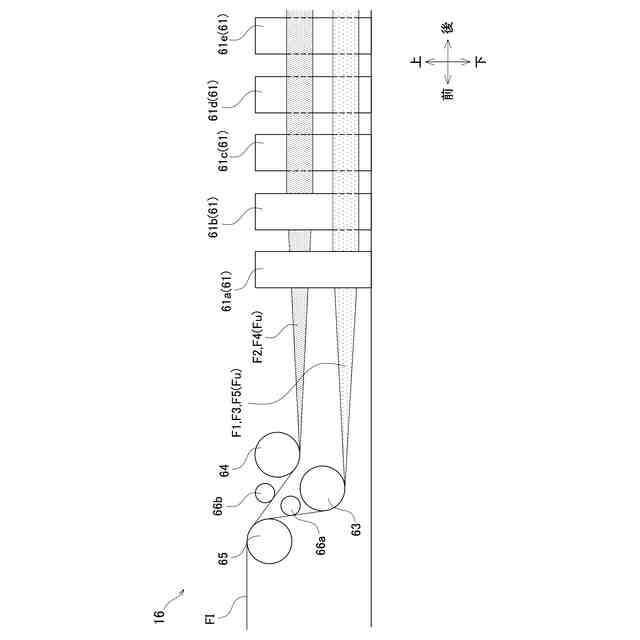

前記複数のガイドローラと前記合流ローラとの間に配置されており前記繊維束を拡幅可能な拡幅機構により、前記複数本の第１繊維束及び前記少なくとも１本の第２繊維束の少なくとも一方を拡幅する工程を備えている請求項１～５のいずれか１項に記載の繊維束の合流方法。
【請求項７】
走行するリボン状の複数本の繊維束を第１方向に並べて合流させる繊維束合流装置であって、
回転軸が前記第１方向に平行な所定の仮想平面と平行であり且つ前記第１方向と交わる方向に延びており、前記複数本の繊維束をそれぞれガイド可能な複数のガイドローラと、
前記複数本の繊維束の走行方向において前記複数のガイドローラよりも下流側に配置されており、且つ、回転軸が前記第１方向に延びる第１配列ローラと、
前記走行方向において前記複数のガイドローラよりも下流側に配置されており、且つ、回転軸が前記第１方向に延びる第２配列ローラと、
前記走行方向において前記第１配列ローラ及び第２配列ローラよりも下流側に配置されており、且つ、回転軸が前記第１方向に延びる合流ローラと、を備えており、
前記第１配列ローラは、前記複数本の繊維束のうちの少なくとも２本の繊維束である複数本の第１繊維束が前記第１方向に間隔を空けて並べられ、
前記第２配列ローラは、前記複数本の第１繊維束を除く繊維束に属する複数本の第２繊維束が前記第２方向に間隔を空けて並べられ、
前記合流ローラは、前記第１配列ローラから送られた前記複数本の第１繊維束が前記間隔を維持した状態で並べられ、且つ、前記第２配列ローラから送られた前記複数本の第２繊維束が前記間隔を埋めるように配置される繊維束合流装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、リボン状の複数本の繊維束の合流方法及び繊維束合流装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

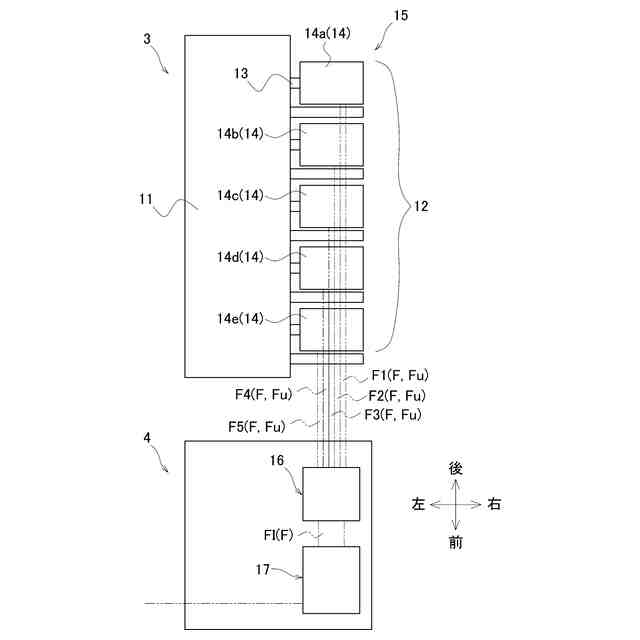

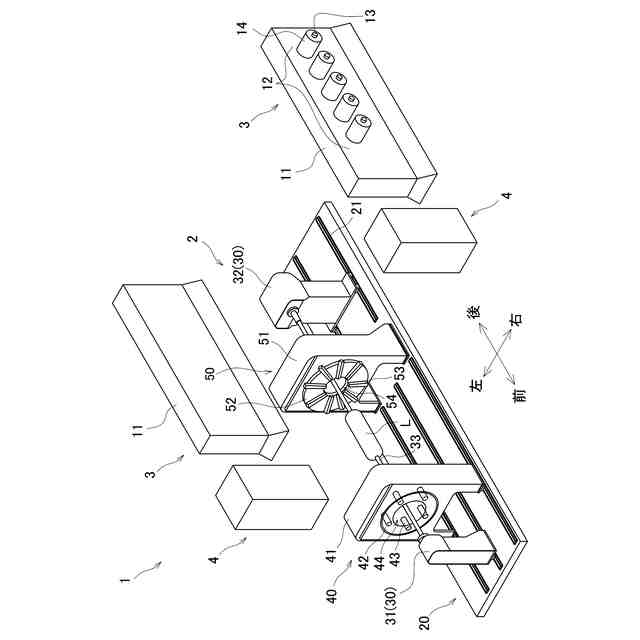

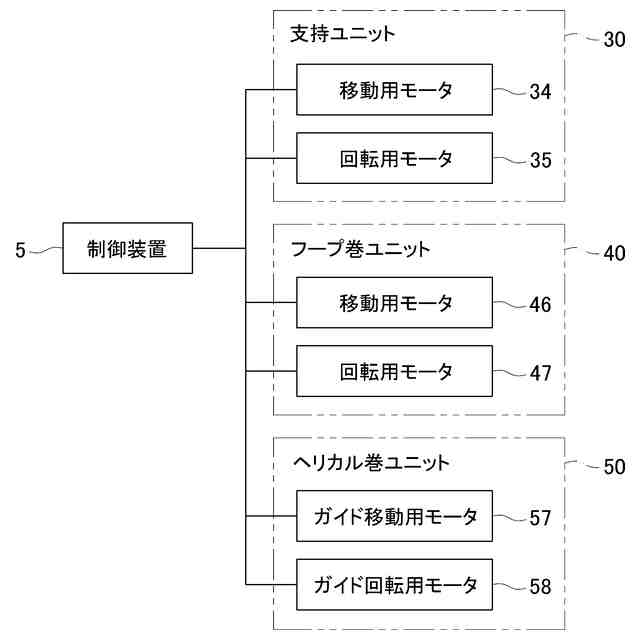

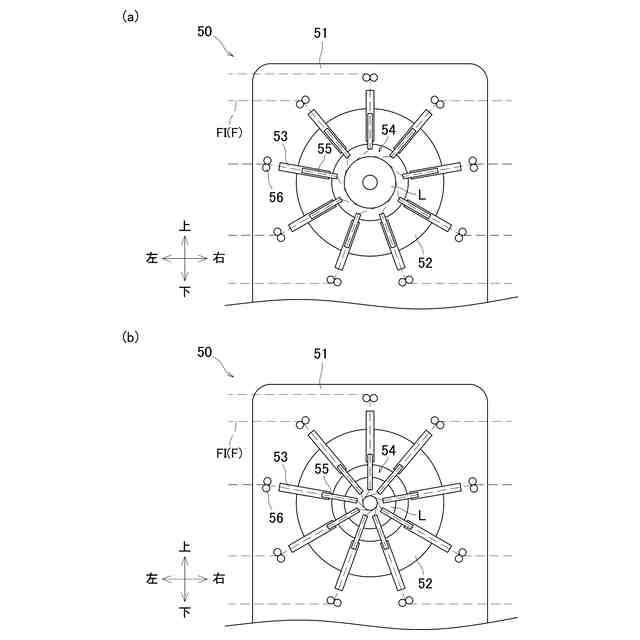

特許文献１には、リボン状の複数本の繊維束をライナーに同時に巻き付けるフィラメントワインディング装置が開示されている。かかるフィラメントワインディング装置においては、複数のボビンから解舒された複数本の繊維束を並べた状態で、ライナーまで搬送する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０８４３５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
リボン状の複数本の繊維束を並べるにあたっては、隣り合う繊維束間にすき間が形成されないようにしつつ複数本の繊維束が並ぶように、複数本の繊維束を合流させる。ここで、各繊維束が、回転軸が互いに異なる方向に延びる２つのローラ間でねじられている場合について考える。ねじられている複数の繊維束を一斉に合流させると、複数本の繊維束の配列状態をコントロールすることが難しい。その結果、隣り合う繊維束同士の重なり量にばらつきが生じる。よって、合流後の複数本の繊維束の全体の幅が不均一となったり、隣り合う繊維束間にすき間が形成される糸割れが発生したりする。
【０００５】
本発明の目的は、リボン状の複数本の繊維束をねじってから合流させる場合に、安定して合流させることができる合流方法及び繊維束合流装置を提供することである。
【課題を解決するための手段】
【０００６】
第１の発明の繊維束の合流方法は、走行するリボン状の複数本の繊維束を第１方向に並べて合流させる合流方法であって、回転軸が前記第１方向に平行な所定の仮想平面と平行であり且つ前記第１方向と交わる方向に延びる複数のガイドローラに前記複数本の繊維束をそれぞれ配置する工程と、前記複数本の繊維束の走行方向において前記複数のガイドローラよりも下流側に配置されており、且つ、回転軸が前記第１方向に沿って延びる第１配列ローラに、前記複数本の繊維束のうちの少なくとも２本の繊維束である複数本の第１繊維束を前記第１方向に間隔を空けて並べる工程と、前記走行方向において前記第１配列ローラよりも下流側に配置されており、且つ、回転軸が前記第１方向に沿って延びる合流ローラに、前記複数本の第１繊維束を前記間隔を維持した状態で並べる工程と、前記合流ローラにおいて前記間隔を埋めるように、前記複数本の第１繊維束を除く繊維束に属する少なくとも１本の第２繊維束を前記合流ローラに配置する工程と、を備える。
【０００７】
本発明では、回転軸が第１方向と交わる方向に延びるガイドローラと、回転軸が第１方向に沿って延びる合流ローラとの間で、各繊維束はねじられる。複数の第１繊維束は、合流ローラに並べられる前に第１配列ローラに並べられる。複数本の第１繊維束は、第１配列ローラに並べられることで幅方向の向きが第１方向に揃った状態となる。このとき、複数本の第１繊維束は間隔を空けて並べられるので隣り合う第１繊維束同士が干渉することなく、複数本の第１繊維束の間隔にばらつきが生じにくい。その後、合流ローラにおいて複数本の第１繊維束と少なくとも１本の第２繊維束とを合流させることで、複数本の繊維束を一斉に合流させる場合に比べて、複数本の繊維束の配列状態を容易にコントロールできる。したがって、リボン状の複数本の繊維束をねじってから合流させる場合に、安定して合流させることができる。
【０００８】
第２の発明の繊維束の合流方法では、第１の発明において、各前記間隔は、１本の前記第２繊維束によって埋められ、前記間隔は、当該間隔を埋める前記第２繊維束の幅よりも狭い。
【０００９】
本発明では、第１繊維束と第２繊維束とが重なるように合流させることができるので、糸割れが生じにくい。
【００１０】
第３の発明の繊維束の合流方法では、第１又は第２の発明において、前記第２繊維束は、前記合流ローラにおいて前記第１繊維束の上に配置される。
（【００１１】以降は省略されています）
