公開番号2025145564
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045796
出願日2024-03-22
発明の名称火災検出システム
出願人国立大学法人筑波大学,ホーチキ株式会社
代理人個人
主分類G08B 17/00 20060101AFI20250926BHJP(信号)
要約【課題】火災をより確実に検出することができる火災検出システムを提供すること。

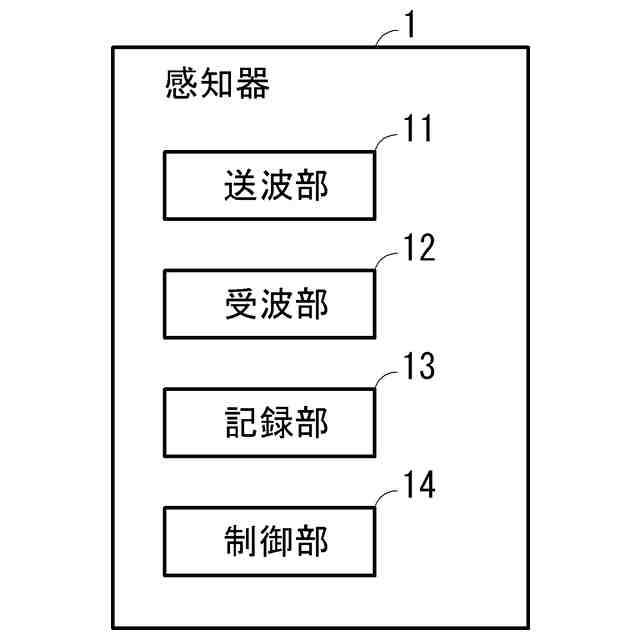

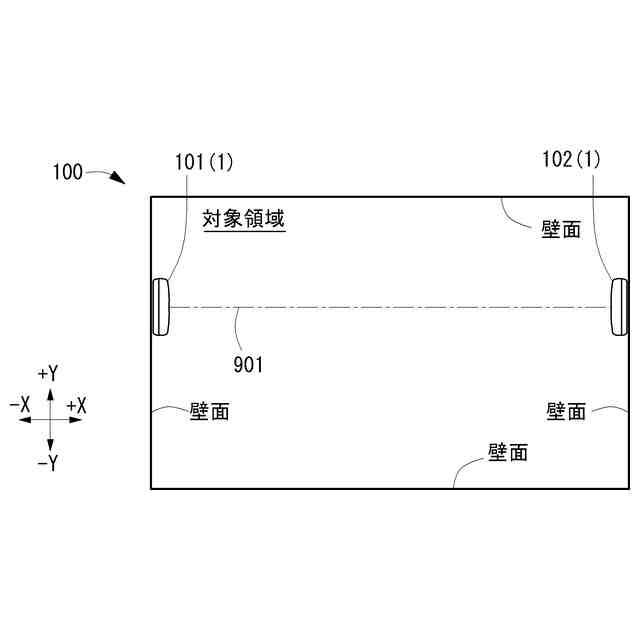

【解決手段】対象領域で発生する火災を検出する火災検出システムであって、対象領域に対して音波を送波する送波部11と、音波を受波する受波部12と、送波した音波と、受波した音波とに基づいて、送波された音波の伝搬経路上の温度を特定する温度特定手段と、温度特定手段が特定した対象領域の温度に基づいて、対象領域で発生する火災を検出する火災検出手段と、を備え、受波部12は、直達波と、反射波とを受波し、温度特定手段は、送波部11が送波した音波に対応する送波信号と、受波部12が受波した直達波及び反射波に対応する受波信号とに基づいて、送波部11から送波された直達波及び反射波の伝搬経路上の温度を特定する。
【選択図】図3
特許請求の範囲【請求項１】
対象領域で発生する火災を検出する火災検出システムであって、
前記対象領域に対して音波を送波する送波手段と、
音波を受波する受波手段と、
前記送波手段が送波した音波と、前記受波手段が受波した音波とに基づいて、前記送波手段から送波された音波の伝搬経路上の温度を特定する温度特定手段と、
前記温度特定手段が特定した前記対象領域の温度に基づいて、前記対象領域で発生する火災を検出する火災検出手段と、を備え、

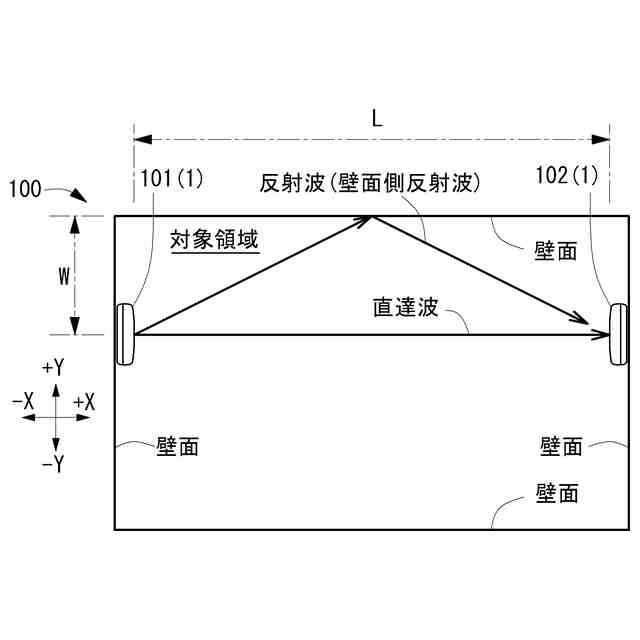

前記受波手段は、前記送波手段に送波され前記対象領域内で反射せずに前記受波手段に直接到達する音波である直達波と、前記送波手段に送波され前記対象領域内で反射された後に前記受波手段に到達する音波である反射波とを受波し、
前記温度特定手段は、前記送波手段が送波した音波に対応する送波信号と、前記受波手段が受波した前記直達波及び前記反射波に対応する受波信号とに基づいて、前記送波手段から送波された前記直達波及び前記反射波の伝搬経路上の温度を特定する、
火災検出システム。
続きを表示（約 500 文字）【請求項２】
前記反射波は、前記対象領域の床面で反射する第１反射波、前記対象領域の壁面で反射する第２反射波、又は前記対象領域の天井面で反射する第３反射波の内のいずれか１個以上の反射波を含み、
前記温度特定手段は、前記直達波及び前記１個以上の反射波に関する前記受波手段への到達順番を示す到達順番情報に基づいて、前記送波手段から送波された音波の伝搬経路上の温度を特定する、
請求項１に記載の火災検出システム。
【請求項３】

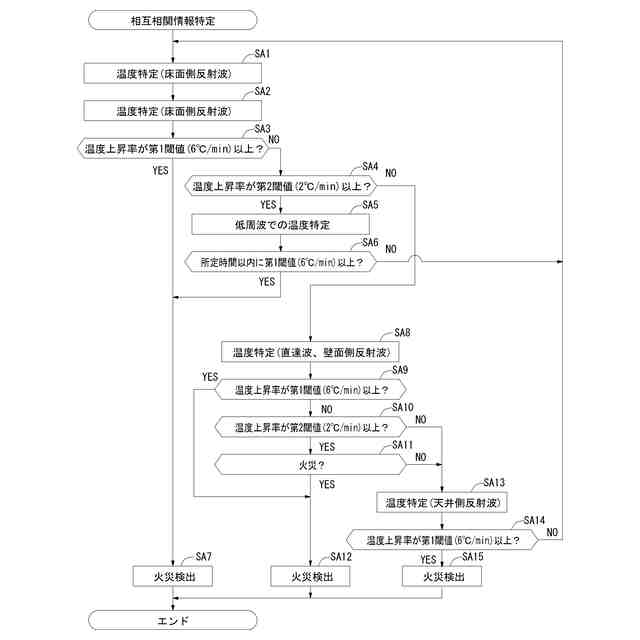

前記温度特定手段は、

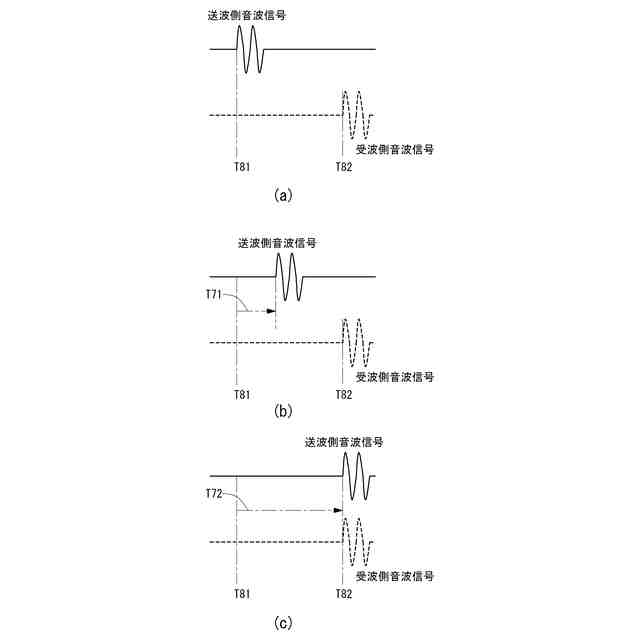

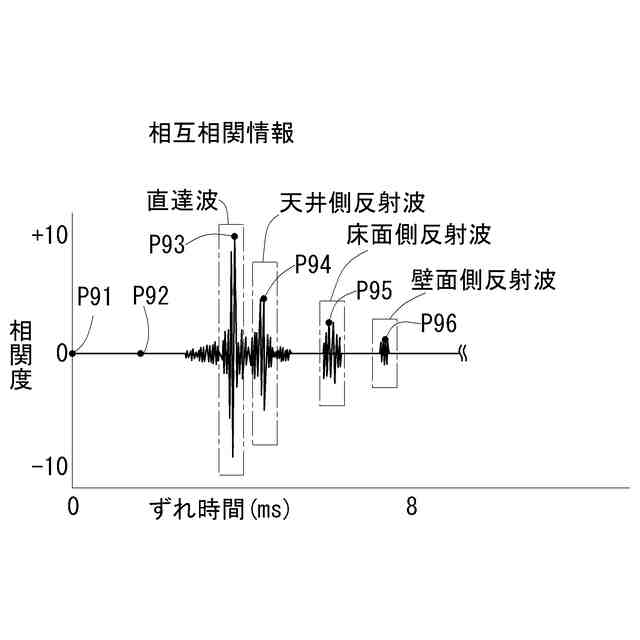

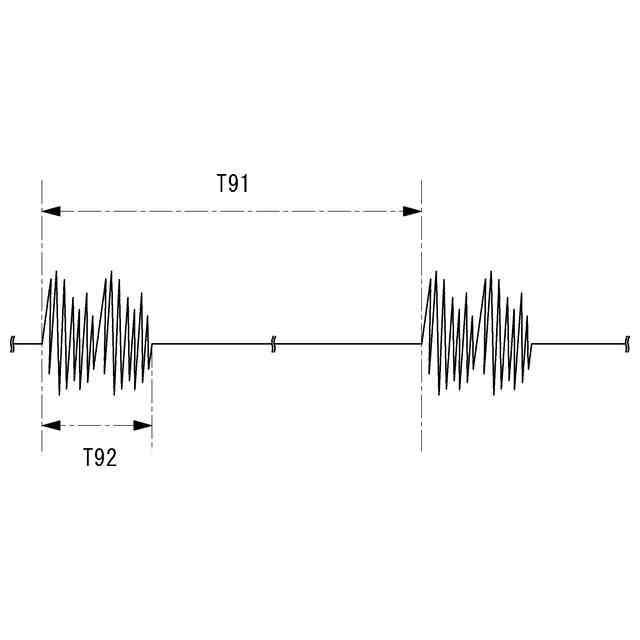

前記送波信号又は前記受波信号のいずれか一方を時間的に移動させてずらした場合における、ずれ時間に対する前記送波信号及び前記受波信号の相互間の相関度が求められる相互相関情報を特定する第１処理と、
前記第１処理にて特定した前記相互相関情報に基づいて、前記送波手段から送波された音波の伝搬経路上の温度を特定する第２処理と、を行う、
請求項１に記載の火災検出システム。
【請求項４】
前記反射波は複数個所で反射した多重反射を含むことを特徴とする、
請求項１に記載の火災検出システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、火災検出システムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、音波を用いて火災を検出する技術が知られていた（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１１７５３６
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、音波を用いて火災をより確実に検出する技術が要望されていた。
【０００５】
本発明は上記問題に鑑みてなされたもので、火災をより確実に検出することができる火災検出システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、請求項１に記載の火災検出システムは、対象領域で発生する火災を検出する火災検出システムであって、前記対象領域に対して音波を送波する送波手段と、音波を受波する受波手段と、前記送波手段が送波した音波と、前記受波手段が受波した音波とに基づいて、前記送波手段から送波された音波の伝搬経路上の温度を特定する温度特定手段と、前記温度特定手段が特定した前記対象領域の温度に基づいて、前記対象領域で発生する火災を検出する火災検出手段と、を備え、前記受波手段は、前記送波手段に送波され前記対象領域内で反射せずに前記受波手段に直接到達する音波である直達波と、前記送波手段に送波され前記対象領域内で反射された後に前記受波手段に到達する音波である反射波とを受波し、前記温度特定手段は、前記送波手段が送波した音波に対応する送波信号と、前記受波手段が受波した前記直達波及び前記反射波に対応する受波信号とに基づいて、前記送波手段から送波された前記直達波及び前記反射波の伝搬経路上の温度を特定する。
【０００７】
また、請求項２に記載の火災検出システムは、請求項１に記載の火災検出システムにおいて、前記反射波は、前記対象領域の床面で反射する第１反射波、前記対象領域の壁面で反射する第２反射波、又は前記対象領域の天井面で反射する第３反射波の内のいずれか１個以上の反射波を含み、前記温度特定手段は、前記直達波及び前記１個以上の反射波に関する前記受波手段への到達順番を示す到達順番情報に基づいて、前記送波手段から送波された音波の伝搬経路上の温度を特定する。
【０００８】
また、請求項３に記載の火災検出システムは、請求項１に記載の火災検出システムにおいて、前記温度特定手段は、前記送波信号又は前記受波信号のいずれか一方を時間的に移動させてずらした場合における、ずれ時間に対する前記送波信号及び前記受波信号の相互間の相関度が求められる相互相関情報を特定する第１処理と、前記第１処理にて特定した前記相互相関情報に基づいて、前記送波手段から送波された音波の伝搬経路上の温度を特定する第２処理と、を行う。
【０００９】
また、請求項４に記載の火災検出システムは、請求項１に記載の火災検出システムにおいて、前記反射波は複数個所で反射した多重反射を含むことを特徴とする。
【発明の効果】
【００１０】
請求項１に記載の火災検出システムによれば、送波した音波に対応する送波信号と、受波した直達波及び反射波に対応する受波信号とに基づいて温度を特定し、特定した温度に基づいて火災を検出することにより、例えば、火災をより確実に検出することが可能となる。
（【００１１】以降は省略されています）
