公開番号2025145996
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046548
出願日2024-03-22
発明の名称振動発電装置
出願人株式会社鷺宮製作所
代理人弁理士法人谷・阿部特許事務所
主分類H02N 1/08 20060101AFI20250926BHJP(電力の発電,変換,配電)
要約【課題】小型化された振動発電装置の提供を目的とする。
【解決手段】開口部を有し、電気回路を備える基板と、一端が保持部に固定された振動発電素子であって、振動時に自由端が前記開口部を挿通する、振動発電素子と、を備える振動発電装置を提供する。

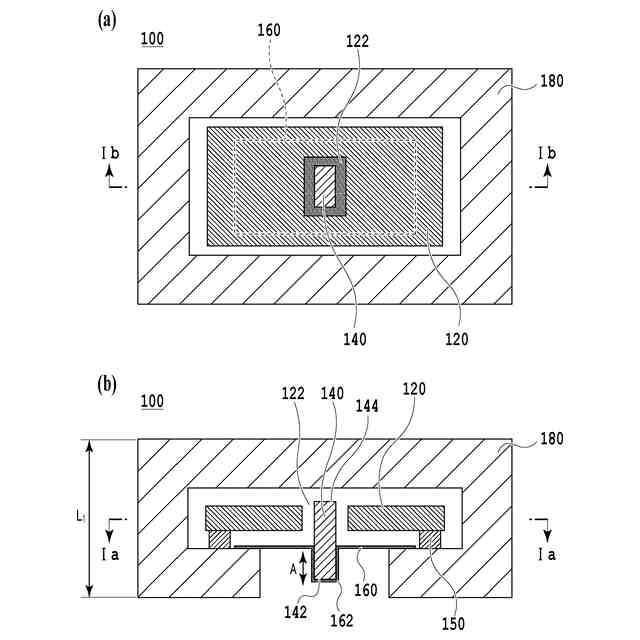

【選択図】図1
特許請求の範囲【請求項１】
開口部を有し、電気回路を備える基板と、
一端が保持部に固定された振動発電素子であって、振動時に自由端が前記開口部を挿通する、振動発電素子と、
を備える振動発電装置。
続きを表示（約 260 文字）【請求項２】
前記基板および前記振動発電素子を収容する筐体をさらに備える、請求項１に記載の振動発電装置。
【請求項３】
前記保持部は弾性部を有する、請求項１に記載の振動発電装置。
【請求項４】
前記開口部は前記基板の内部に形成される、請求項１に記載の振動発電装置。
【請求項５】
前記開口部は前記基板の外縁と接続する、請求項１に記載の振動発電装置。
【請求項６】
前記電気回路は、前記振動発電素子と電気的に接続されている、請求項１に記載の振動発電装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、振動発電装置に関する。
続きを表示（約 990 文字）【背景技術】
【０００２】
振動エネルギーを電気エネルギーに変換する振動発電素子は、環境振動を利用した発電に用いられている。
【０００３】
振動発電素子は、振動の際、振動発電素子そのものの体積だけでなく、振動のための体積を必要とする。そのため、ケースに実装する際には、振動のための体積の分、ケースを大きくする必要がある。
【０００４】
一方、振動発電素子がセンサ等の電子機器に用いられる場合には、近年の電子機器の小型化や狭い場所へのセンサの設置等のため、振動発電装置の小型化が求められている。
【０００５】
半導体素子をベースにフリップチップ実装することにより、振動デバイスの小型化が図ることが、特許文献１に開示されている。また、集積回路を含む半導体基板に圧電振動子を搭載し、圧電振動子を被うようにリッドを半導体基板に配置することによる振動デバイスの小型化が特許文献２に記載されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０２３－７４６４９号公報
特開２０２２－６７８１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】

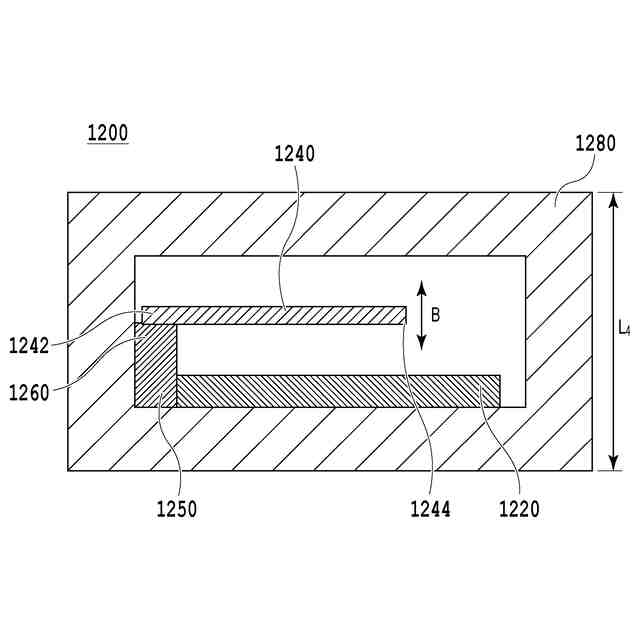

しかしながら、特許文献１では、ベースと、半導体素子と、振動子とが順に積層する必要があり、積層方向高さを必要とする。また、特許文献２では、振動素子が振動時に半導体基板と接触しないように、振動デバイス内に十分な空間を設けることを必要とする。
【０００８】
これらに鑑み、本発明は、小型化された振動発電装置の提供を目的とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するために、本発明に係る一実施態様の振動発電装置は、開口部を有し、電気回路を備える基板と、一端が保持部に固定された振動発電素子であって、振動時に自由端が前記開口部を移動する、振動発電素子と、を備えることを特徴とする。
【発明の効果】
【００１０】
本発明は、小型化された振動発電装置、特に振動発電素子の振動方向に平行する長さを抑制した振動発電装置を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
