公開番号2025147999
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048557
出願日2024-03-25
発明の名称音検出装置および音検出装置を備える音検出システム
出願人株式会社鷺宮製作所
代理人弁理士法人谷・阿部特許事務所
主分類H04R 3/00 20060101AFI20250930BHJP(電気通信技術)
要約【課題】待機電力を必要とせず、音が鳴った際に随時検出することのできる音検出装置およびこれを用いた音検出システムを提供する。
【解決手段】筐体と、前記筐体内に外部から音を導入する導入路と前記導入路に連通し、外部音を検出する音検出センサと、前記導入路に連通し、外部音により振動する振動部に接続された振動発電素子と、を備え、前記音検出センサは、前記振動発電素子の発電量が特定の値を超えた際に起動する音検出装置を提供する。
【選択図】図3
特許請求の範囲【請求項１】
筐体と、
前記筐体内に外部から音を導入する導入路と
前記導入路に連通し、外部音を検出する音検出センサと、
前記導入路に連通し、外部音により振動する振動部に接続された振動発電素子と、
を備え、
前記音検出センサは、前記振動発電素子の発電量が特定の値を超えた際に起動する音検出装置。
続きを表示（約 770 文字）【請求項２】
前記導入路は、前記音検出センサに外部音を伝える第１導入路と、前記振動部に外部音を伝える第２導入路とを備える、請求項１に記載の音検出装置。
【請求項３】
前記第２導入路は、空洞及び前記空洞に連通するネック部を有するヘルムホルツ共鳴器をさらに備え、前記振動部は前記ヘルムホルツ共鳴器に設けられ、前記空洞の一部を画定する、請求項２に記載の音検出装置。
【請求項４】
前記導入路は外部と連通する開口を有し、前記開口は設置時に重力方向下向きに開口する、請求項１に記載の音検出装置。
【請求項５】
前記振動発電素子の可動子の振動方向が、前記振動部の振動方向と実質的に一致する、請求項１に記載の音検出装置。
【請求項６】
前記ネック部が、前記振動部の振動方向と同じ方向に延在することを特徴とする請求項３に記載の音検出装置。
【請求項７】
前記第１導入路は少なくとも一部が前記ネック部の延在方向と同じ方向に延在する区間を有し、前記区間は前記第１導入路の中心軸に垂直な断面が同一形状である、請求項６に記載の音検出装置。
【請求項８】
前記振動部は前記筐体の他の部分よりも剛性が低い、請求項１に記載の音検出装置。
【請求項９】
請求項１～８のいずれか一項に記載の音検出装置と、
前記振動発電素子の発電量が特定の値を超えた際に前記音検出センサを起動する制御部と、
前記音検出センサに接続される電源と、
を備える音検出システム。
【請求項１０】
前記制御部は、その少なくとも一部が前記筐体の外部に設けられる、請求項９に記載の音検出システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、音検出装置および音検出装置を備える音検出システムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
警報や公共放送に用いられるスピーカは高所や屋外に設置されることが多く、定期的な保守点検が行われている。
【０００３】
これに対し、定期的な保守点検ではスピーカの機能低下に対する即時的な対応ができないことから、特許文献１では音圧センサを用いた音圧計測装置により、随時の計測を提案している。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－８２９９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、音圧センサを用いた場合、対象となる音が鳴っていない場合でもセンサは待機状態で維持されるため、待機電力が必要となる。そのため、待機電力を電池から供給している場合には、電池が切れれば測定ができなくなり、定期的な電池の交換が必要となる。
【０００６】
これらを鑑み、本発明は、待機電力を必要とせず、音が鳴った際に随時検出することのできる音検出装置およびこれを用いた音検出システムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本発明に係る一実施態様の音検出装置は、筐体と、前記筐体内に外部から音を導入する導入路と前記導入路に連通し、外部音により振動する振動部に接続された振動発電素子と、前記導入路に連通し、外部音を検出する音検出センサと、
を備え、前記音検出センサは、前記振動発電素子の発電量が特定の値を超えた際に起動することを特徴とする。
【０００８】
また、本発明に係る他の実施形態では、本発明の一実施形態に係る音検出装置と、前記振動発電素子の発電量が特定の値を超えた際に前記音検出センサを起動する制御部と、前記音検出センサに接続される電源と、を備える音検出システムを提供する。
【発明の効果】
【０００９】
本発明は待機電力を必要とせず、音が鳴った際には随時検出することのできる音検出装置およびそれを用いた音検出システムを提供することができる。
【図面の簡単な説明】
【００１０】

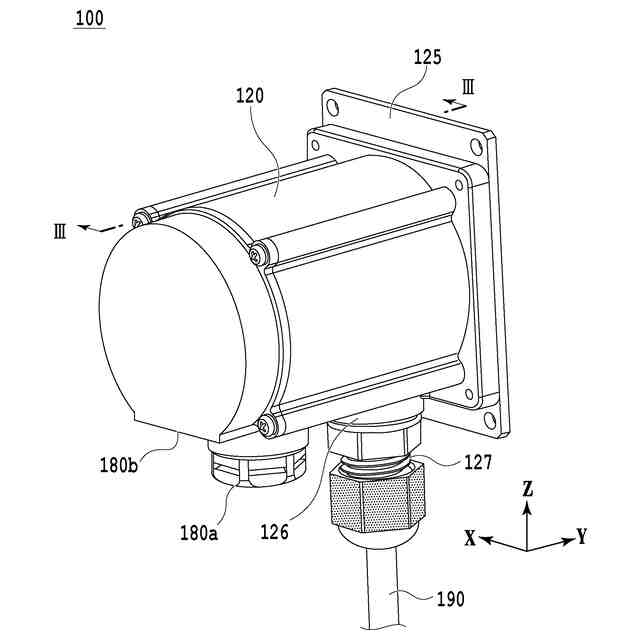

本発明の一実施形態に係る音検出装置の斜視図である。
本発明の一実施形態に係る音検出装置の側面図である。

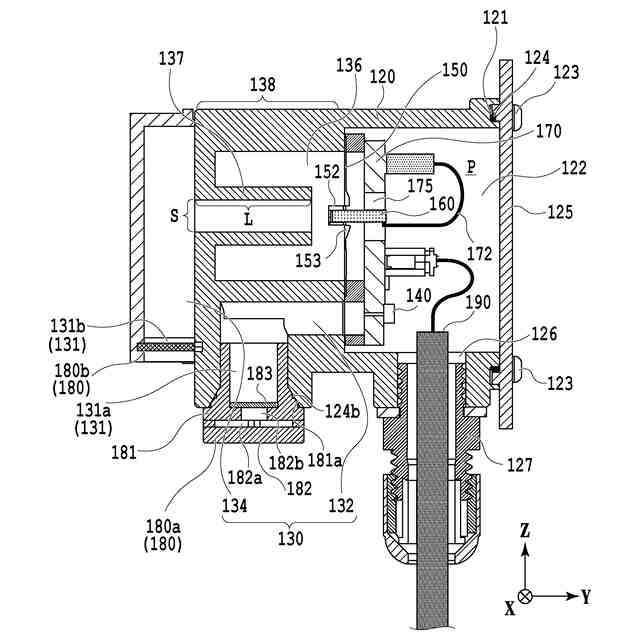

図１におけるＩＩＩ－ＩＩＩ線に沿った断面図である。

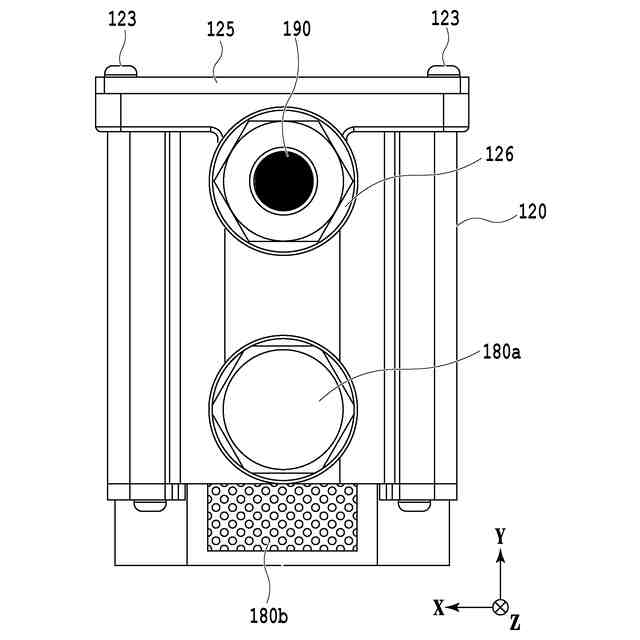

本発明の一実施形態に係る音検出装置の底面図である。
本発明の他の実施形態に係る音検出装置の断面図である。

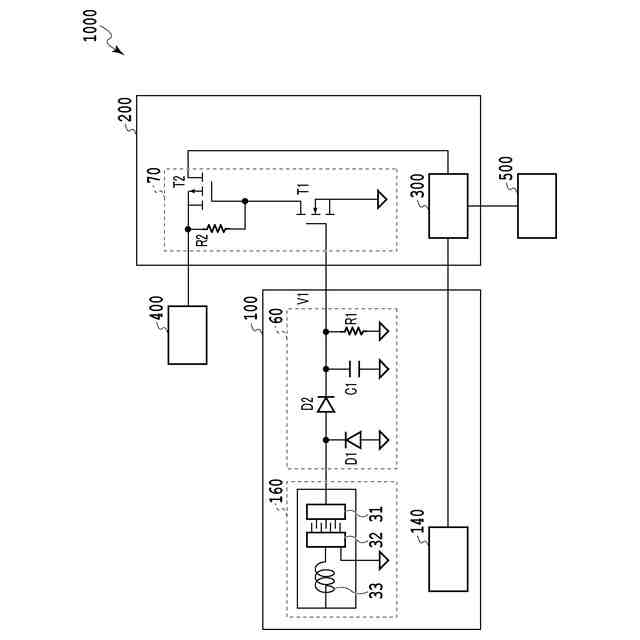

本発明の音検出装置を含む音検出システムの回路図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
