公開番号2025148062
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048640
出願日2024-03-25
発明の名称ズームレンズおよび撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 15/20 20060101AFI20250930BHJP(光学)
要約【課題】高変倍比かつ高性能を有し、小型かつ製造が容易で、高速ズーミングや高速フォーカシングが可能なズームレンズを提供する。
【解決手段】ズームレンズL0は、物体側から像側へ順に配置された、ズーミングのためには移動しない負の屈折力の第1レンズ群LF1と、ズーミングのために移動する少なくとも1つの物体側レンズ群LF2と、ズーミングのためには移動しない中間レンズ群LMと、ズーミングのために移動する少なくとも1つの像側レンズ群LRとを有する。ズーミングに際して隣り合うレンズ群の間隔が変化する。上記少なくとも1つの物体側レンズ群および上記少なくとも1つの像側レンズ群のうち少なくとも2つのレンズ群が、フォーカシングのために移動する。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に配置された、ズーミングのためには移動しない負の屈折力の第１レンズ群と、ズーミングのために移動する少なくとも１つの物体側レンズ群と、ズーミングのためには移動しない中間レンズ群と、ズーミングのために移動する少なくとも１つの像側レンズ群とを有し、ズーミングに際して隣り合うレンズ群の間隔が変化し、
前記少なくとも１つの物体側レンズ群および前記少なくとも１つの像側レンズ群のうちうち少なくとも２つのレンズ群が、フォーカシングのために移動することを特徴とするズームレンズ。
続きを表示（約 1,000 文字）【請求項２】
前記少なくとも１つの物体側レンズ群および前記少なくとも１つの像側レンズ群のうち少なくとも３つのレンズ群がズーミングのために移動することを特徴とする請求項１に記載のズームレンズ。
【請求項３】
前記第１レンズ群は、フォーカシングのためには移動しないことを特徴とする請求項１に記載のズームレンズ。
【請求項４】
前記中間レンズ群は、フォーカシングのためには移動しないことを特徴とする請求項１に記載のズームレンズ。
【請求項５】
前記少なくとも１つの像側レンズ群に含まれるレンズ群はそれぞれ、５つ以下のレンズにより構成されていることを特徴とする請求項１に記載のズームレンズ。
【請求項６】
前記像側レンズ群より像側に配置され、ズーミングおよびフォーカシングのためには移動しない最終レンズ群を有することを特徴とする請求項１に記載のズームレンズ。
【請求項７】

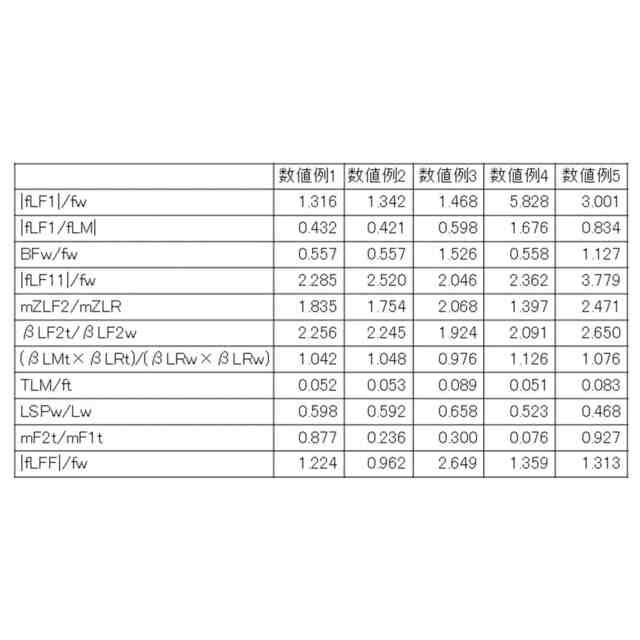

前記第１レンズ群の焦点距離をｆＬＦ１、前記ズームレンズの広角端かつ無限遠物体に合焦した状態での焦点距離をｆｗとするとき、
０．７≦｜ｆＬＦ１｜／ｆｗ≦１１．７
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項８】
前記第１レンズ群の焦点距離をｆＬＦ１、前記中間レンズ群の焦点距離をｆＬＭとするとき、
０．２≦｜ｆＬＦ１／ｆＬＭ｜≦３．４
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項９】
前記ズームレンズの広角端かつ無限遠物体に合焦した状態での該ズームレンズの最も像側の面から像面までの光軸上の空気換算距離をＢＦｗ、前記ズームレンズの広角端かつ無限遠物体に合焦した状態での焦点距離をｆｗとするとき、
０．３≦ＢＦｗ／ｆｗ≦３．１
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項１０】
前記第１レンズ群における最も物体側のレンズの焦点距離をｆＬＦ１１、前記ズームレンズの広角端かつ無限遠物体に合焦した状態での焦点距離をｆｗとするとき、
１．０≦｜ｆＬＦ１１｜／ｆｗ≦７．６
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像に好適なズームレンズに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
撮像に用いられるズームレンズには、小型軽量で、色収差等の諸収差が良好に補正された高い光学性能を有することが望まれている。また、広画角、高変倍比かつ製造が容易で、高速ズーミングや高速フォーカシングが可能であることも望まれている。
【０００３】
特許文献１に開示されたズームレンズは、物体側から像側へ順に配置された、ズーミングのためには移動しない負の第１レンズ群、ズーミングのためにそれぞれ移動する正の第２レンズ群と正の第３レンズ群、ズーミングのためには移動しない負の第４レンズ群、ズーミングのために移動する正の第５レンズ群およびズーミングのためには移動しない正の第６レンズ群により構成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１７３５８８号公報
【発明の開示】
【発明が解決しようとする課題】
【０００５】
高速ズーミングや高速フォーカシングを可能とするためにはそれらにおいて移動するレンズ群の質量や移動量を少なくすることが重要である。しかしながら、ズーミングで移動するレンズ群の質量や移動量を少なくすると、高変倍比化や高性能化が困難となる。また小型化や製造の容易化のためにズーミングに際して移動するレンズ群の数を少なくすると、収差補正が困難となったり変倍比の自由度が減ったりする。フォーカシングに際して移動するレンズ群の質量や移動量を小さくすると、近距離側での収差補正が困難になる。
【０００６】
本発明は、高変倍比かつ高性能を有し、小型かつ製造が容易で、高速ズーミングや高速フォーカシングが可能なズームレンズを提供する。
【課題を解決するための手段】
【０００７】
本発明の一側面としてのズームレンズは、物体側から像側へ順に配置された、ズーミングのためには移動しない負の屈折力の第１レンズ群と、ズーミングのために移動する少なくとも１つの物体側レンズ群と、ズーミングのためには移動しない中間レンズ群と、ズーミングのために移動する少なくとも１つの像側レンズ群とを有する。ズーミングに際して隣り合うレンズ群の間隔が変化する。上記少なくとも１つの物体側レンズ群および上記少なくとも１つの像側レンズ群のうち少なくとも２つのレンズ群が、フォーカシングのために移動することを特徴とする。なお、上記ズームレンズを備えた撮像装置も、本発明の他の一側面を構成する。
【発明の効果】
【０００８】
本発明によれば、高変倍比かつ高性能を有し、小型かつ製造が容易で、高速ズーミングや高速フォーカシングが可能なズームレンズを提供することができる。
【図面の簡単な説明】
【０００９】

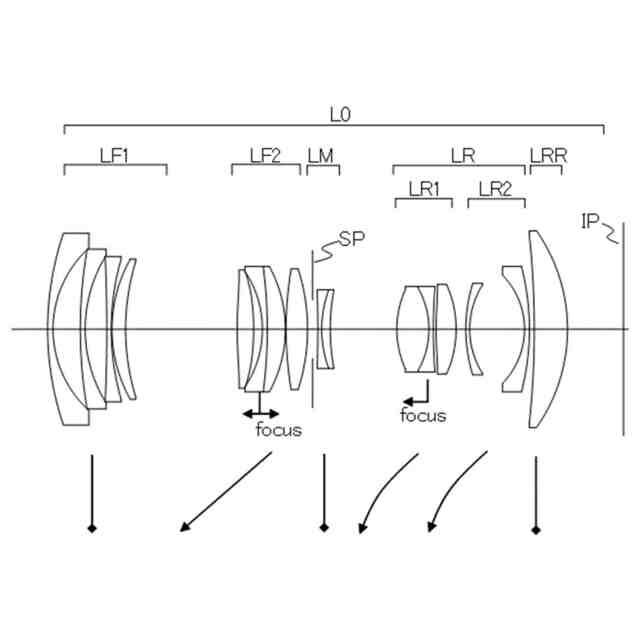

実施例１のズームレンズの断面図。

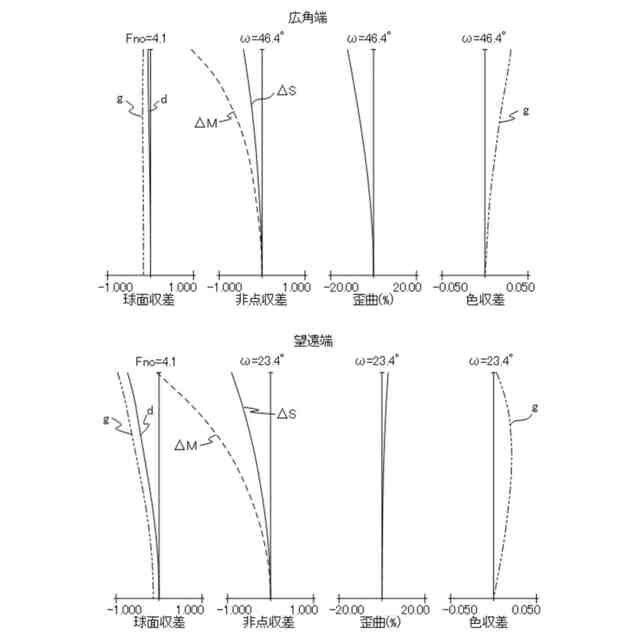

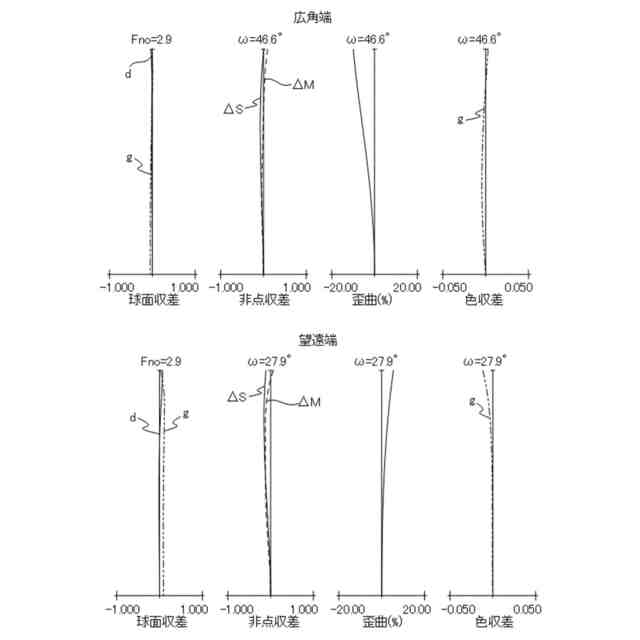

実施例１のズームレンズの広角端および望遠端かつ無限遠合焦状態での収差図。

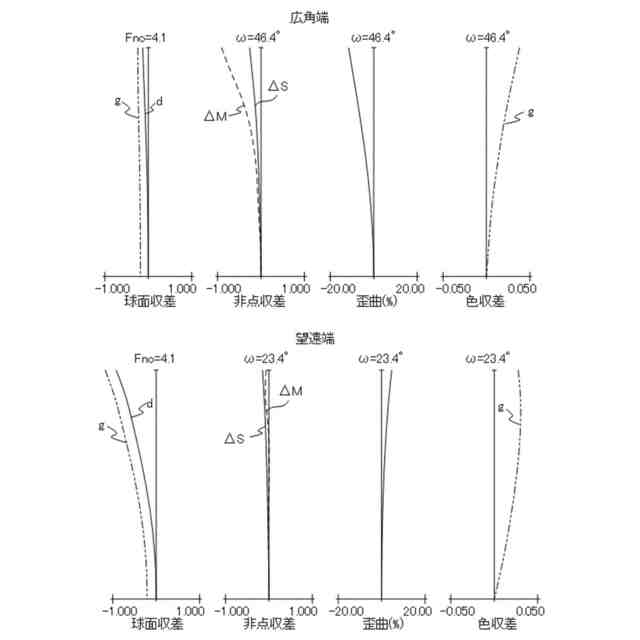

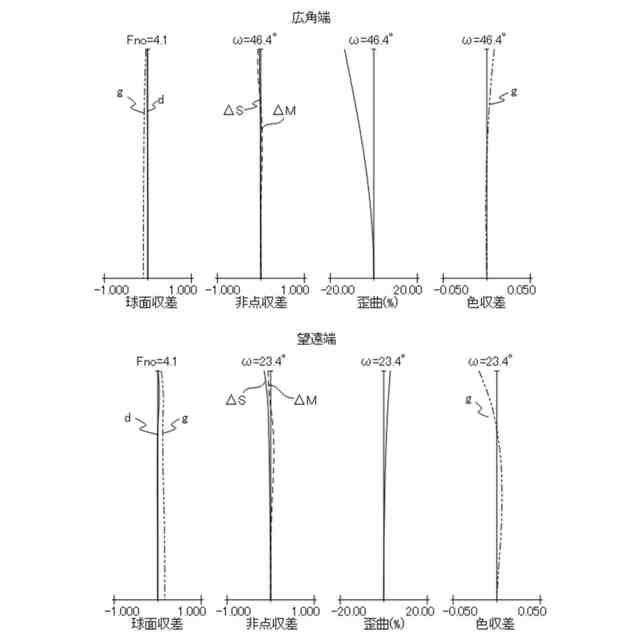

実施例１のズームレンズの広角端および望遠端かつ最至近合焦状態での収差図。

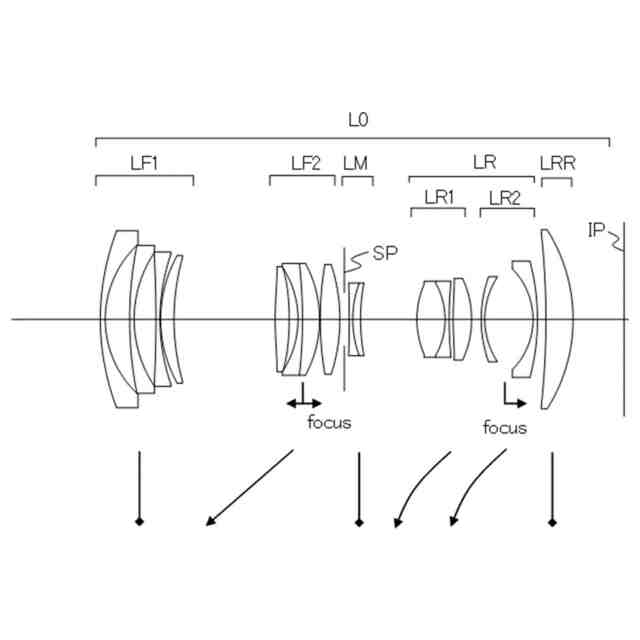

実施例２のズームレンズの断面図。
実施例２のズームレンズの広角端および望遠端かつ無限遠合焦状態での収差図。
実施例２のズームレンズの広角端および望遠端かつ最至近合焦状態での収差図。
実施例３のズームレンズの断面図。
実施例３のズームレンズの広角端および望遠端かつ無限遠合焦状態での収差図。
実施例３のズームレンズの広角端および望遠端かつ最至近合焦状態での収差図。
実施例４のズームレンズの断面図。
実施例４のズームレンズの広角端および望遠端かつ無限遠合焦状態での収差図。
実施例４のズームレンズの広角端および望遠端かつ最至近合焦状態での収差図。
実施例５のズームレンズの断面図。
実施例５のズームレンズの広角端および望遠端かつ無限遠合焦状態での収差図。
実施例５のズームレンズの広角端および望遠端かつ最至近合焦状態での収差図。
実施例１～５のズームレンズを備えた撮像装置の概略図。
【発明を実施するための形態】
【００１０】
以下、本発明の実施例について図面を参照しながら説明する。
（【００１１】以降は省略されています）
