公開番号2025126603
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022923
出願日2024-02-19
発明の名称現像装置
出願人ブラザー工業株式会社
代理人個人,個人,個人
主分類G03G 15/08 20060101AFI20250822BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】サイドシールとフレームとの間からのトナー漏れを抑制できる現像装置を提供する。

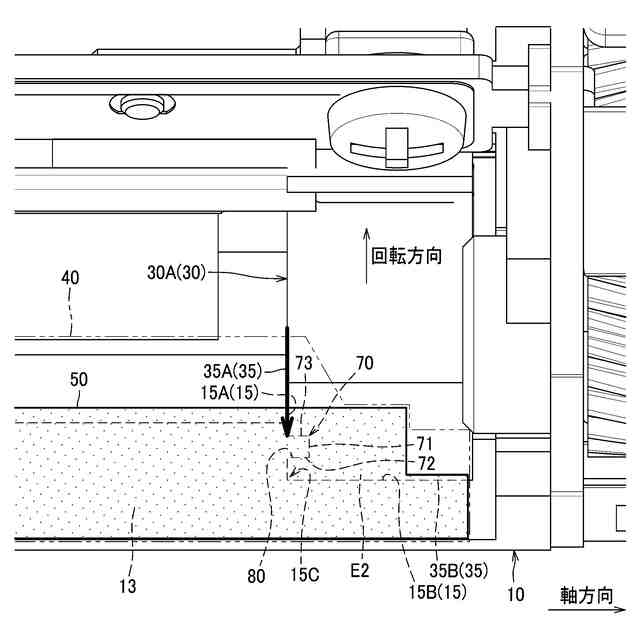

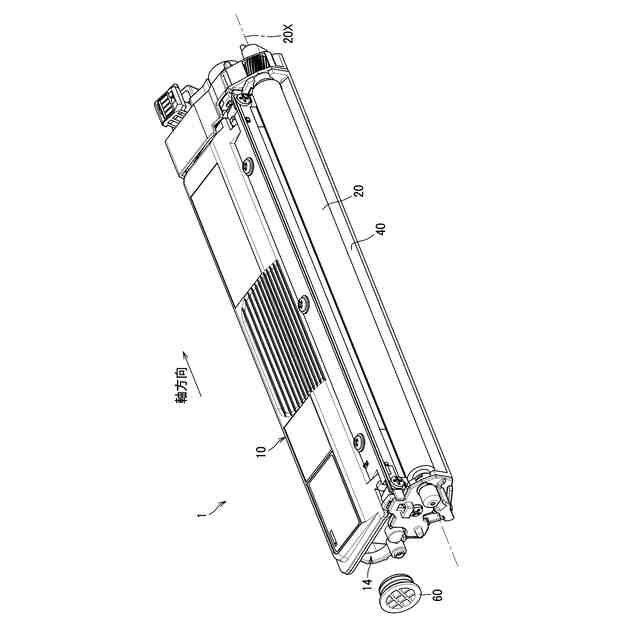

【解決手段】現像装置は、フレーム10と、フレーム10に対し、軸方向に延びる現像ローラ軸について回転可能な現像ローラと、現像ローラの回転方向に延び、現像ローラの外周面の、軸方向の一方の端部と接触するサイドシール30と、軸方向に延び、現像ローラの外周面と接触するロアフィルム40と、ロアフィルム40とフレーム10との間に位置し、ロアフィルム40とフレーム10とを互いに貼り付ける両面テープ50とを備える。フレーム10は、凸部70を有する。サイドシール30は、凸部70が嵌る凹部80を有する。凸部70と凹部80との境界は、両面テープ50が貼り付けられて両面テープ50に覆われている。
【選択図】図6
特許請求の範囲【請求項１】
現像装置であって、
フレームと、
前記フレームに対し、軸方向に延びる現像ローラ軸について回転可能な現像ローラと、
前記現像ローラの外周面の、前記軸方向の一方の端部と接触するサイドシールであって、前記現像ローラの回転方向に延び、前記現像ローラと前記フレームとの間に位置するサイドシールと、
前記軸方向に延び、前記現像ローラの外周面と接触するロアフィルムであって、前記回転方向において、前記サイドシールの前記回転方向の下流の端部よりも、前記サイドシールの前記回転方向の上流の端部の近くに位置するロアフィルムと、
前記ロアフィルムと前記フレームとの間に位置する両面テープであって、前記ロアフィルムと前記フレームとを互いに貼り付ける両面テープと、を備え、

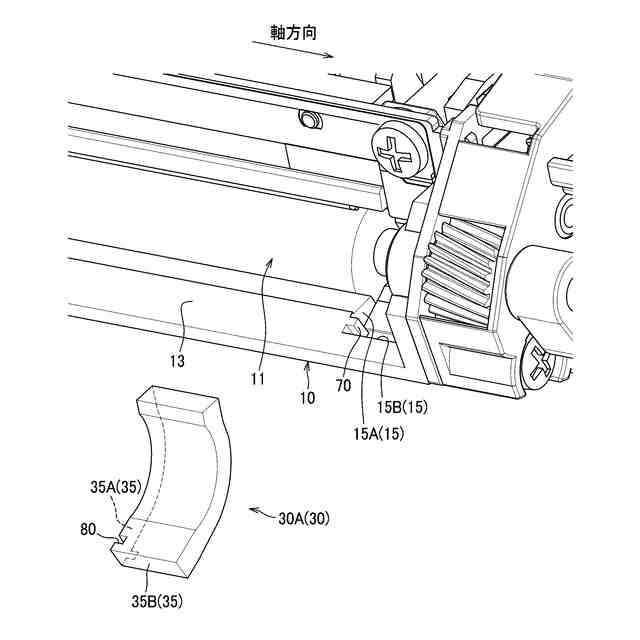

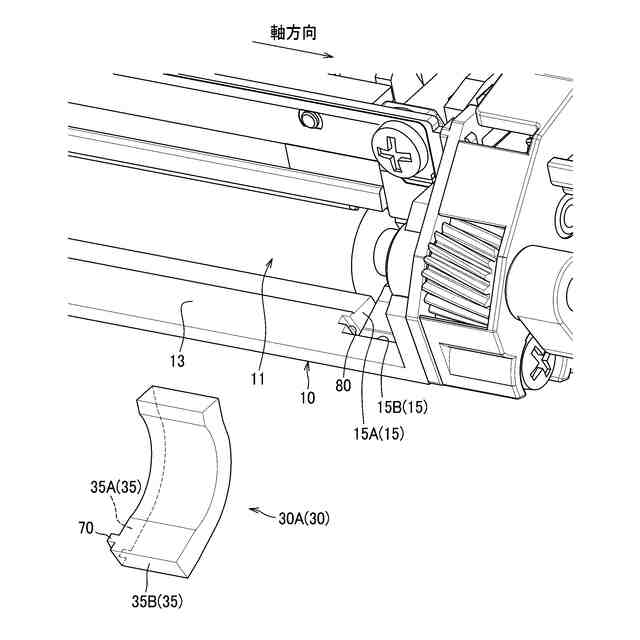

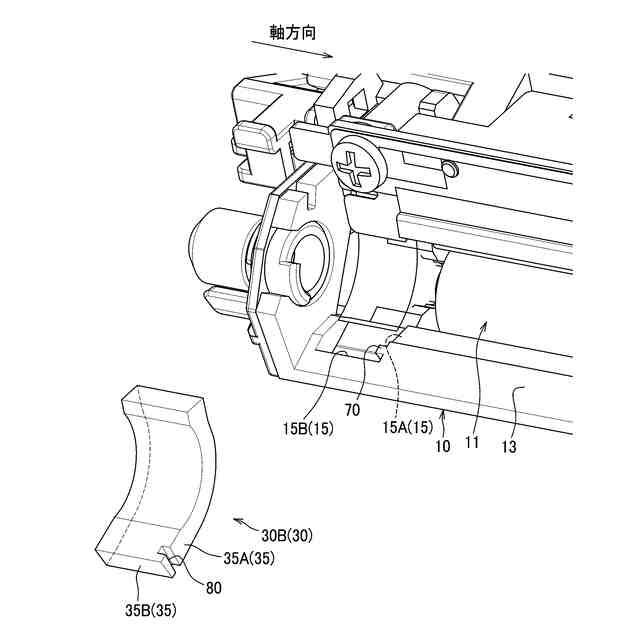

前記サイドシールおよび前記フレームの一方は、凸部を有し、
前記サイドシールおよび前記フレームの他方は、前記凸部が嵌る凹部を有し、
前記凸部と前記凹部との境界の少なくとも一部は、前記両面テープが貼り付けられて前記両面テープに覆われていることを特徴とする現像装置。
続きを表示（約 910 文字）【請求項２】
前記サイドシールは、前記軸方向の他方を向く第１側面と、前記回転方向の上流を向く第２側面とを有するシール側面を有し、
前記フレームは、前記第１側面と前記軸方向に向かい合う第１フレーム面と、前記第２側面と前記回転方向に向かい合う第２フレーム面とを有するフレーム面を有し、
前記凸部は、前記シール側面および前記フレーム面の一方に位置し、
前記凹部は、前記シール側面および前記フレーム面の他方に位置することを特徴とする請求項１に記載の現像装置。
【請求項３】
前記フレームは、前記軸方向に延び、前記両面テープが貼り付けられる貼付面を有し、
前記凸部は、前記フレーム面に位置し、
前記凸部の、前記凹部に接触する面は、前記貼付面に直交していることを特徴とする請求項２に記載の現像装置。
【請求項４】
前記フレームは、前記軸方向に延び、前記両面テープが貼り付けられる貼付面を有し、
前記凹部は、前記フレーム面に位置し、
前記凹部の、前記凸部に接触する面は、前記貼付面に直交していることを特徴とする請求項２に記載の現像装置。
【請求項５】
前記凸部は、前記両面テープ側から見た形状が四角形であることを特徴とする請求項１に記載の現像装置。
【請求項６】
前記凸部および前記凹部は、前記第１フレーム面と前記第２フレーム面との間の隅部から離れていることを特徴とする請求項２に記載の現像装置。
【請求項７】
前記フレームは、
トナーを収容可能であり、
前記軸方向の他方の端部に、トナーの充填口を有することを特徴とする請求項２に記載の現像装置。
【請求項８】
前記凸部は、前記第１側面および前記第１フレーム面の一方に位置し、前記軸方向に突出していることを特徴とする請求項７に記載の現像装置。
【請求項９】
前記凸部は、前記第２側面および前記第２フレーム面の一方に位置し、前記回転方向に突出していることを特徴とする請求項２に記載の現像装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、現像装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、現像装置として、フレームと、フレームに対して回転可能な現像ローラと、現像ローラの外周面の端部とフレームとの間に位置し、現像ローラの外周面と接触するサイドシールとを備えるものが知られている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１７３５０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、現像装置においては、輸送中の振動などによってトナーがサイドシールの側面とフレームとの間に入り込むことがある。サイドシールとフレームとの間に入り込んだトナーは、サイドシールとフレームとの間から漏れる可能性がある。
そこで、サイドシールとフレームとの間からのトナー漏れを抑制できることが望まれる。
【課題を解決するための手段】
【０００５】

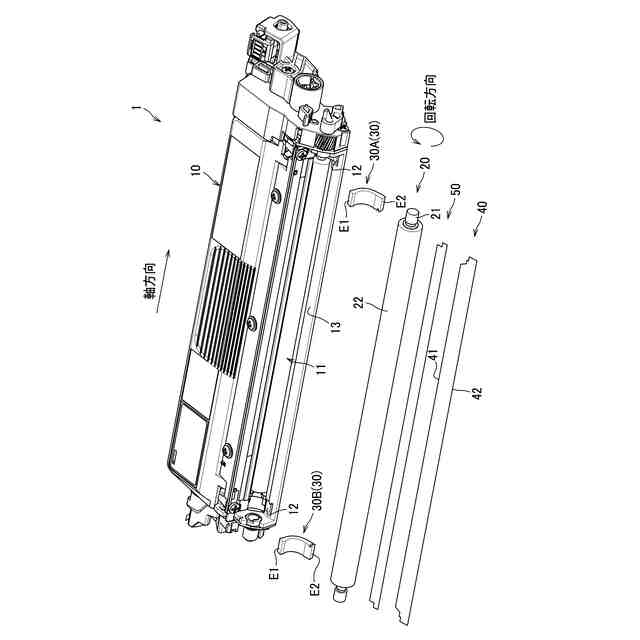

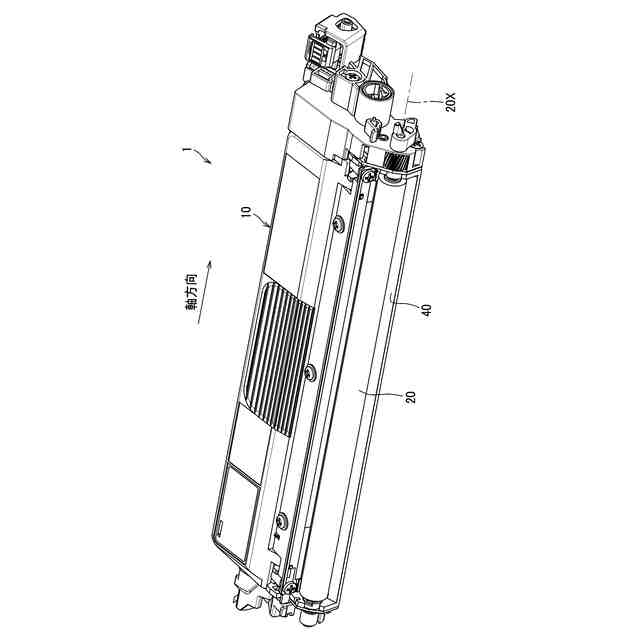

本願の第１開示では、現像装置は、フレームと、現像ローラと、サイドシールと、ロアフィルムと、両面テープと、を備える。
現像ローラは、フレームに対し、軸方向に延びる現像ローラ軸について回転可能である。
サイドシールは、現像ローラの外周面の、軸方向の一方の端部と接触する。サイドシールは、現像ローラの回転方向に延び、現像ローラとフレームとの間に位置する。
ロアフィルムは、軸方向に延び、現像ローラの外周面と接触する。ロアフィルムは、回転方向において、サイドシールの回転方向の下流の端部よりも、サイドシールの回転方向の上流の端部の近くに位置する。
両面テープは、ロアフィルムとフレームとの間に位置する。両面テープは、ロアフィルムとフレームとを互いに貼り付ける。
サイドシールおよびフレームの一方は、凸部を有する。
サイドシールおよびフレームの他方は、凸部が嵌る凹部を有する。
凸部と凹部との境界の少なくとも一部は、両面テープが貼り付けられて両面テープに覆われている。
【０００６】
第１開示によれば、サイドシールおよびフレームの一方が、凸部を有し、他方が、凸部が嵌る凹部を有し、凸部と凹部との境界の少なくとも一部が、両面テープが貼り付けられて両面テープに覆われていることで、サイドシールとフレームとの間からのトナー漏れを抑制できる。
【０００７】
本願の第２開示では、第１開示の現像装置において、サイドシールは、シール側面を有し、フレームは、フレーム面を有していてもよい。
シール側面は、軸方向の他方を向く第１側面と、回転方向の上流を向く第２側面とを有する。
フレーム面は、第１側面と軸方向に向かい合う第１フレーム面と、第２側面と回転方向に向かい合う第２フレーム面とを有する。
凸部は、シール側面およびフレーム面の一方に位置し、凹部は、シール側面およびフレーム面の他方に位置していてもよい。
【０００８】
第２開示によれば、凸部が、シール側面およびフレーム面の一方に位置し、凹部が、シール側面およびフレーム面の他方に位置することで、シール側面とフレーム面との間からのトナー漏れを抑制できる。
【０００９】

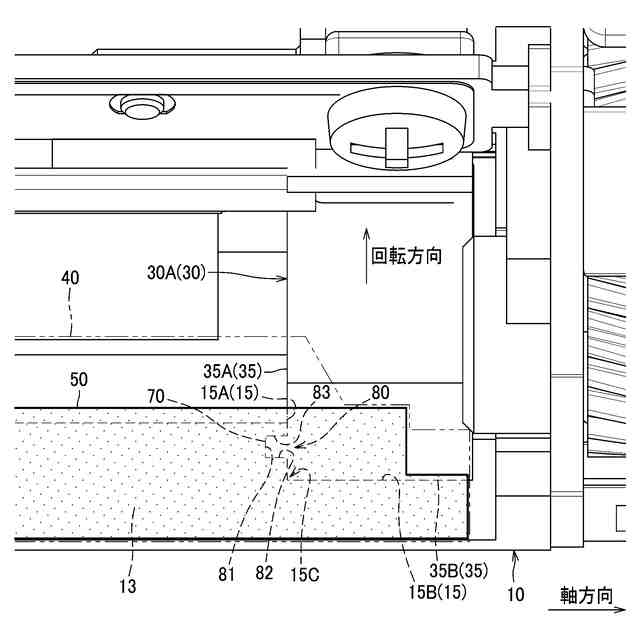

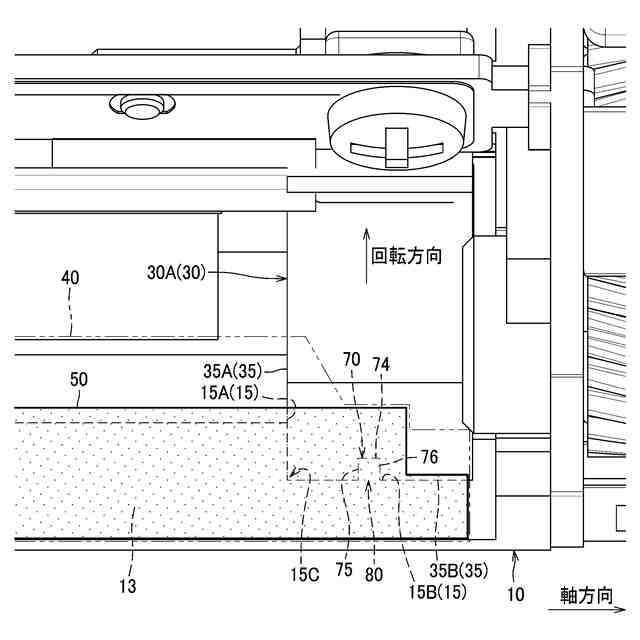

本願の第３開示では、第２開示の現像装置において、フレームは、軸方向に延び、両面テープが貼り付けられる貼付面を有していてもよい。
凸部は、フレーム面に位置し、凸部の、凹部に接触する面は、貼付面に直交していてもよい。
【００１０】
第３開示によれば、フレーム面に位置する凸部の、凹部に接触する面が、貼付面に直交していることで、凸部と凹部との密着性を高めることができる。これにより、シール側面とフレーム面との間からのトナー漏れをより抑制できる。
（【００１１】以降は省略されています）
