公開番号2025149298
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049848
出願日2024-03-26
発明の名称壁パネル構造
出願人株式会社田窪工業所
代理人弁理士法人山内特許事務所
主分類E04B 2/72 20060101AFI20251001BHJP(建築物)
要約【課題】物置の内部への雨水の進入を防止できる壁パネル構造を提供する。

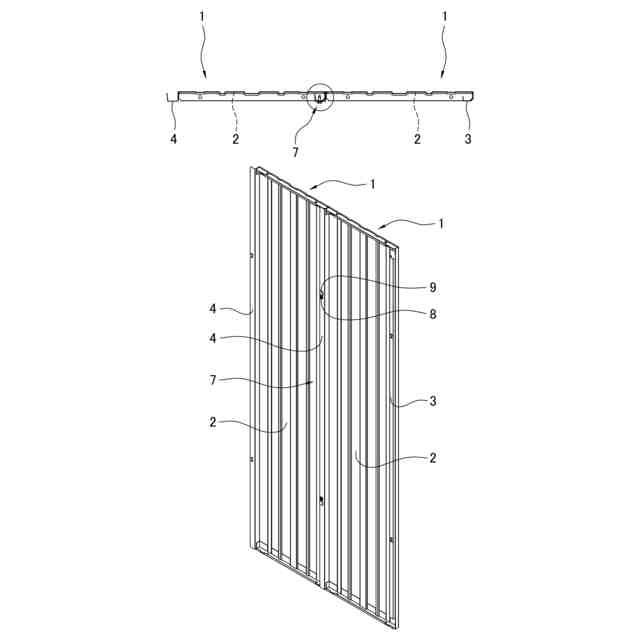

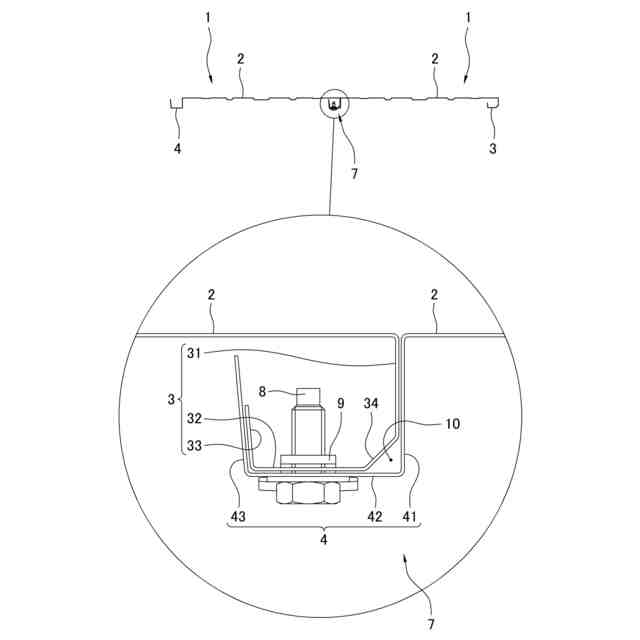

【解決手段】複数枚のパネル単体1,1を互いに連結する壁パネル構造であって、パネル単体1は、その一側縁において断面コ形に形成された第1係合板3と、同壁パネル単体の他側縁において断面コ形に形成された第2係合板4とを備えており、一方のパネル単体1の第1係合板3に他方の壁パネル単体1の第2係合板4を被せて係合するよう構成されている。係合した状態の第1係合板3と第2係合板4の間には、隣接するパネル単体1,1の隙間から進入した雨水を下方に流す通水空間10が設けられている。隣接するパネル単体1,1の隙間から進入した雨水は通水空間10により重力によって下方に流して、地上に排出することができる。このため物置内の収容物を濡らすことがない。
【選択図】図1
特許請求の範囲【請求項１】
複数枚のパネル単体を互いに連結して壁パネルを構成する壁パネル構造であって、
パネル単体は、その一側縁において断面コ形に形成された第１係合板と、同壁パネル単体の他側縁において断面コ形に形成された第２係合板とを備えており、
隣接する一対のパネル単体のうち、一方のパネル単体の第１係合板に他方の壁パネル単体の第２係合板を被せて係合するよう構成されており、
係合した状態の第１係合板と第２係合板の間には、隣接するパネル単体の隙間から進入した雨水を下方に流す通水空間が設けられている
ことを特徴とする壁パネル構造。
続きを表示（約 500 文字）【請求項２】
前記第１係合板が、前記パネル単体に連続する折り板部と該折り板部に連続する背面板部と該背面板部に連続する遊端板部とから断面コ形に形成されており、
前記第２係合板が、前記パネル単体に連続する折り板部と該折り板部に連続する背面板部と該背面板部に連続する遊端板部とから断面コ形に形成されており、
前記通水空間は、前記第１係合板の前記折り板部と前記背面板部との間を傾斜板部で連結して前記第２係合板との間に形成した空間である
ことを特徴とする請求項１記載の壁パネル構造。
【請求項３】
前記第１係合板と前記第２係合板とは、
両係合板のそれぞれの背面板部に通したボルトで結合されている
ことを特徴とする請求項２記載の壁パネル構造。
【請求項４】
前記第１係合板および前記第２係合板それぞれの前記折り板部は、いずれもパネル単体のパネル面に対して直角に屈曲しており、
前記遊端板部は、いずれもパネル単体のパネル面に対して同じ傾斜角を以ってパネル面側に向け延びている
ことを特徴とする請求項２記載の壁パネル構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、壁パネル構造に関する。さらに詳しくは、本発明は、鋼板製の物置等に関する壁パネル構造に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来より鋼板製の壁パネルを組合せて物置やガレージ等を構成した製品があり、その技術分野の従来技術として特許文献１がある。
【０００３】
特許文献１の物置は、複数枚の壁パネルを結合して構成されている。その壁パネル構造は、パネル１０１の一方端に形成される結合板と、同パネル１０１の他方端に形成される係合板とから断面視で略四角の箱形に形成されるものである。
具体的には、図５（特許文献１の第４図に対応）に示すように、パネルの一方端において、そのパネルに対して内方向きに交差して延びる折込部１０１ａを有する第１パネル１０１と、パネルの他方端において、パネルに対して内方向きに交差して延びる折込部１０１ｅ、その折込部１０１ｅに連続して延び折込部１０１ｅの背面側を覆う配置の折返し部１０１ｂと、さらに折返し部１０１ｂから壁パネルに向かって延びる折込み片１０１ｆを有する第２パネル１０１とからなる。
【０００４】
そして、両パネル１０１の２枚の折込部１０１ａ，１０１ｅは重ねて配置され、いずれにも小径の取付孔１０１ｃと大径の取付孔１０１ｄが形成されている。
大径の取付孔１０１ｄから裏当て用の板ナットを挿し込みボルト１０４（図６参照）を通して締結すると、第１パネル１０１と第２パネル１０１が結合される。図５では２枚の折込部１０１ａ，１０１ｅの間に隙間があるように描かれているが、ボルト締結した後は密着する。また、雨水洩れ防止のため、取付孔１０１ｄの周囲にはパッキンが当てがわれる。
【０００５】
しかるに、２枚のパネル１０１，１０１の折込部１０１ａと折込部１０１ｅはボルト締結によって密着したとしても、パネルが鋼板製である以上非常にわずかな隙間は生じてしまう。そのため大雨や暴風雨の発生時には、雨水が折込部１０１ａ，１０１ｅの間の隙間に進入してしまう。
【０００６】
図６は、上記従来技術における雨水進入時のイメージ図である。ｗは雨水を示しており、壁パネル１０１の外表面に付着している。この雨水ｗの一部は折込部１０１ａ，１０１ｅの間の隙間（現実には密着しているが、分かりやすくするため隙間を大きく描いている）に大雨や暴風雨による庫外からの雨の水圧や毛細管現象等により断面箱形の係合部の内部に雨水が進入する（矢印ｙ１）。そして係合部の内部に入った雨水は折込み片１０１ｆの先端とパネル板１０１との間の隙間から庫内へ出ていく（矢印ｙ２）。このため、物置内の収納物が濡れてしまうという問題がある。また、図５に示す取付孔１０１ｃ，１０１ｄからの水の進入を防止するためパッキンが使用されているが、経年劣化することによりパッキンの隙間から雨水が進入する可能性がある。
【先行技術文献】
【特許文献】
【０００７】
実公昭６２－７７７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明は上記事情に鑑み、物置の内部への雨水の進入を防止できる壁パネル構造を提供することを目的とする。
【課題を解決するための手段】
【０００９】
第１発明の壁パネル構造は、複数枚のパネル単体を互いに連結して壁パネルを構成する壁パネル構造であって、パネル単体は、その一側縁において断面コ形に形成された第１係合板と、同壁パネル単体の他側縁において断面コ形に形成された第２係合板とを備えており、隣接する一対のパネル単体のうち、一方のパネル単体の第１係合板に他方の壁パネル単体の第２係合板を被せて係合するよう構成されており、係合した状態の第１係合板と第２係合板の間には、隣接するパネル単体の隙間から進入した雨水を下方に流す通水空間が設けられていることを特徴とする。
第２発明の壁パネル構造は、第１発明において、前記第１係合板が、前記パネル単体に連続する折り板部と該折り板部に連続する背面板部と該背面板部に連続する遊端板部とから断面コ形に形成されており、前記第２係合板が、前記パネル単体に連続する折り板部と該折り板部に連続する背面板部と該背面板部に連続する遊端板部とから断面コ形に形成されており、前記通水空間は、前記第１係合板の前記折り板部と前記背面板部との間を傾斜板部で連結して前記第２係合板との間に形成した空間であることを特徴とする。
第３発明の壁パネル構造は、第２発明において、前記第１係合板と前記第２係合板とは、両係合板のそれぞれの背面板部に通したボルトで結合されていることを特徴とする。
第４発明の壁パネル構造は、第２発明において、前記第１係合板および前記第２係合板それぞれの前記折り板部は、いずれもパネル単体のパネル面に対して直角に屈曲しており、前記遊端板部は、いずれもパネル単体のパネル面に対して同じ傾斜角を以ってパネル面側に向け延びていることを特徴とする。
【発明の効果】
【００１０】

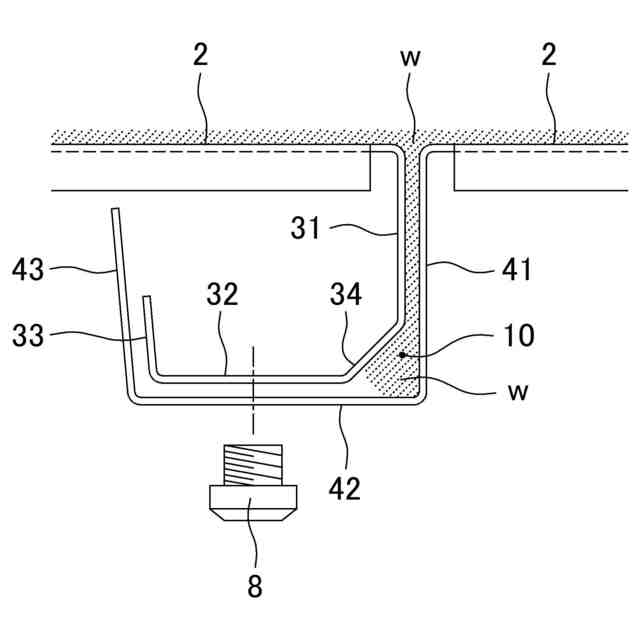

第１発明によれば、隣接するパネル単体の隙間から進入した雨水は第１係合板と第２係合板の間に形成されている通水空間により重力によって下方に流して、地上に排出することができる。このため物置内の収容物を濡らすことがない。
第２発明によれば、通水空間は、第１係合板の折り板部と背面板部との間を傾斜板部で連結して第２係合板との間に形成した空間であるので、第１係合板と第２係合板の隙間から進入した雨水を排出することができる。
第３発明によれば、第１係合板と第２係合板とは、それぞれの背面板部に通したボルトで結合されているが、このボルト係合位置は雨水を流す通水空間から距離をとって離れている。そのため、ネジ孔から物置内への雨水の進入を防止できる。
第４発明によれば、第１係合板および第２係合板それぞれの遊端板部は、いずれもパネル単体のパネル面に対して同じ傾斜角を以ってパネル面側に向け延びているので、第１係合板に第２係合板を被せて結合するとき、傾斜面のガイド作用によって第１係合板の遊端板部に対し第２係合板の遊端板部が嵌まり、互いに密着し隙間が無くなる。また、組立作業も容易となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
