公開番号2025150445
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051315
出願日2024-03-27
発明の名称電子時計
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G04R 60/10 20130101AFI20251002BHJP(時計)
要約【課題】アンテナの受信性能の低下を抑制でき、発電部の面積を拡大できる電子時計の提供。
【解決手段】電子時計は、文字板と、文字板の裏面側に配置され、光を電気エネルギーに変換する発電部を備える太陽電池と、太陽電池の裏面側に配置され、文字板の表面に直交する方向から見た平面視で発電部に重なる板状の第1導体素子、第1導体素子と平面視で重なる板状の第2導体素子、第1導体素子の外周に接続され、第1導体素子と第2導体素子とを短絡する短絡部を有するアンテナと、を備え、第1導体素子の外周は、短絡部に接続する接続部と、短絡部に接続していない非接続部とで構成され、非接続部の少なくとも一部は、平面視において発電部の外側に位置し、発電部は、接続部と重なる重なり部を有する。
【選択図】図6
特許請求の範囲【請求項１】
文字板と、
前記文字板の裏面側に配置され、光を電気エネルギーに変換する発電部を備える太陽電池と、
前記太陽電池の裏面側に配置され、前記文字板の表面に直交する方向から見た平面視で前記発電部に重なる板状の第１導体素子、前記第１導体素子と前記平面視で重なる板状の第２導体素子、前記第１導体素子の外周に接続され、前記第１導体素子と前記第２導体素子とを短絡する短絡部を有するアンテナと、
を備え、
前記第１導体素子の外周は、前記短絡部に接続する接続部と、前記短絡部に接続していない非接続部とで構成され、前記非接続部の少なくとも一部は、前記平面視において前記発電部の外側に位置し、
前記発電部は、前記接続部と重なる重なり部を有する
ことを特徴とする電子時計。
続きを表示（約 540 文字）【請求項２】
請求項１に記載の電子時計において、
前記発電部が前記第１導体素子の外周と重なる範囲は、前記平面視で、前記文字板の中心から前記短絡部の中心を結ぶ仮想線に対して、±９０度以内である
ことを特徴とする電子時計。
【請求項３】
請求項１に記載の電子時計において、
前記平面視において、前記非接続部の全体が前記発電部の外側に位置する
ことを特徴とする電子時計。
【請求項４】
請求項１に記載の電子時計において、
前記非接続部と前記平面視で重なる誘電体補助部材を有し、
前記誘電体補助部材と前記平面視で重なる領域では、前記非接続部は前記発電部の外側に位置する
ことを特徴とする電子時計。
【請求項５】
請求項１に記載の電子時計において、
前記太陽電池に対して導通部材を介して導通される回路基板を備え、
前記アンテナの外周面には凹部が形成され、
前記接続部および前記短絡部は、前記凹部を含んで形成され、
前記導通部材は、前記平面視において前記凹部に配置されて前記短絡部の外側に設けられている
ことを特徴とする電子時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、アンテナおよび太陽電池を内蔵する電子時計に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、衛星信号を受信するアンテナと太陽電池とを内蔵する電子時計が開示されている。アンテナは、太陽電池の裏側に配置され、太陽電池と重なる放射電極を備える板状の逆Ｆアンテナであり、放射電極の外周の一部は、平面視において太陽電池の発電部の外側に位置することが開示されている。具体的には、放射電極の外周の全てが発電部の外側に位置する構成や、放射電極の内側に第１発電部を設け、第１発電部を囲む第１非発電部の外側に第２発電部を設ける構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１９１１４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の電子時計では、発電部の面積を拡大するために放射電極の外側に発電部を設けているが、発電部の位置によっては、アンテナの受信性能が大きく低下してしまうという課題があった。
【課題を解決するための手段】
【０００５】
本開示の電子時計は、文字板と、前記文字板の裏面側に配置され、光を電気エネルギーに変換する発電部を備える太陽電池と、前記太陽電池の裏面側に配置され、前記文字板の表面に直交する方向から見た平面視で前記発電部に重なる板状の第１導体素子、前記第１導体素子と前記平面視で重なる板状の第２導体素子、前記第１導体素子の外周に接続され、前記第１導体素子と前記第２導体素子とを短絡する短絡部を有するアンテナと、を備え、前記第１導体素子の外周は、前記短絡部に接続する接続部と、前記短絡部に接続していない非接続部とで構成され、前記非接続部の少なくとも一部は、前記平面視において前記発電部の外側に位置し、前記発電部は、前記接続部と重なる重なり部を有することを特徴とする。
【図面の簡単な説明】
【０００６】
第１実施形態の電子時計を示す正面図である。

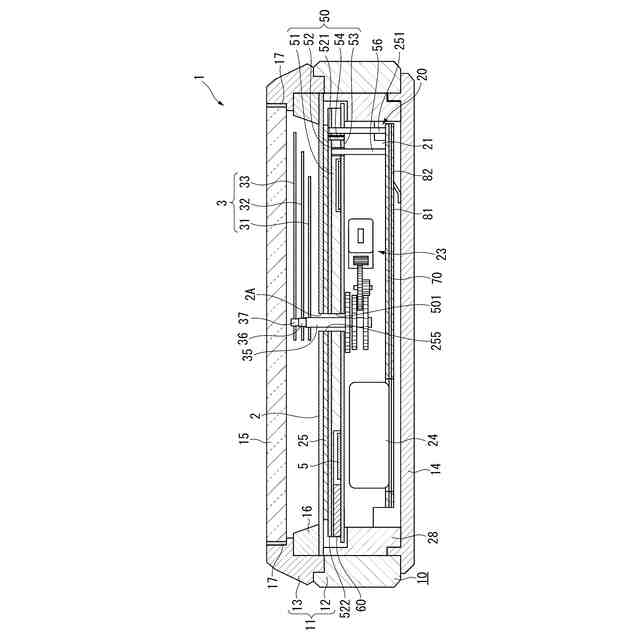

第１実施形態の電子時計を示す断面図である。
第１実施形態の電子時計のアンテナ、ソーラーパネルおよび回路基板を示す斜視図である。

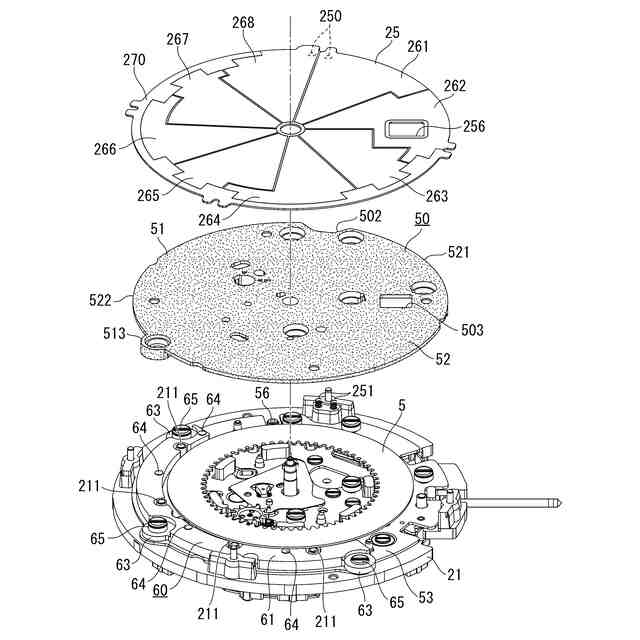

第１実施形態の電子時計のアンテナ、ソーラーパネルおよびムーブメントを示す分解斜視図である。
第１実施形態のアンテナおよびアンテナ補助部材を示す分解斜視図である。

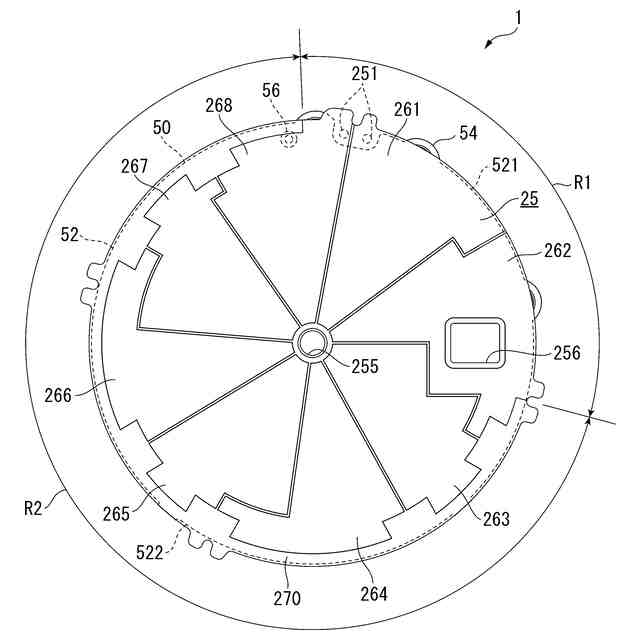

第１実施形態の電子時計のアンテナおよびソーラーパネルを示す平面図である。
第２実施形態のアンテナおよびソーラーパネルを示す平面図である。

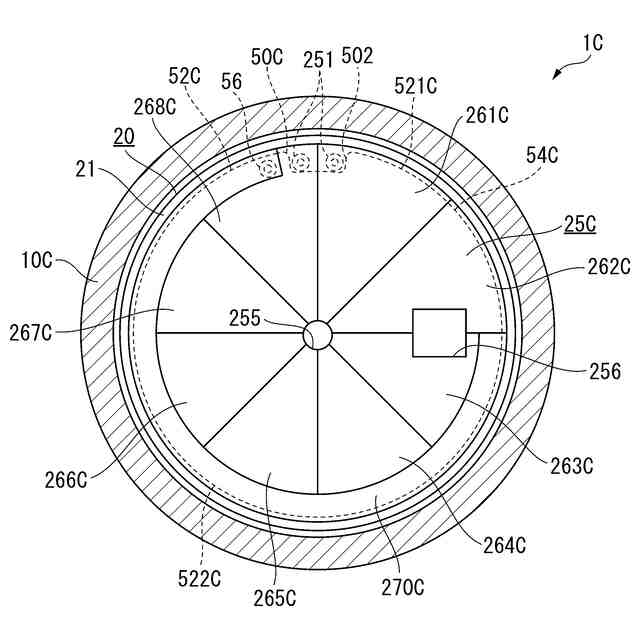

第３実施形態のアンテナおよびソーラーパネルを示す平面図である。
第４実施形態のアンテナおよびソーラーパネルを示す平面図である。
【発明を実施するための形態】
【０００７】
［第１実施形態］
以下、第１実施形態の電子時計１を図面に基づいて説明する。本実施形態では、電子時計１のカバーガラス１５側を表面側または上側とし、裏蓋１４側を裏面側または下側として説明する。また、平面視とは、文字板２の表面に直交する方向、つまり後述する指針軸３５～３７の軸方向から電子時計１を見ることを意味し、側面視とは、文字板２の表面に平行な方向から電子時計１を見ることを意味する。
【０００８】
本実施形態の電子時計１は、後述するアンテナ５０を内蔵し、図１に示すように、地球の上空を所定の軌道で周回している複数のＧＰＳ衛星や準天頂衛星などの位置情報衛星Ｓからの衛星信号を受信して衛星時刻情報を取得し、内部時刻情報を修正できるように構成されている。
【０００９】
電子時計１は、図１、２に示すように、ケース１０と、ケース１０内に収容された文字板２、指針３、日車５とを備える。電子時計１は、外部操作用のりゅうず６と、２つのボタン７、８とを備える。
【００１０】
［電子時計の外装構造］
ケース１０は、ケース本体１１と、裏蓋１４とを備える。ケース本体１１は、円筒状の胴１２と、胴１２の表面側に設けられたリング状のベゼル１３とを備える。なお、本実施形態では、胴１２と裏蓋１４とは別体で構成されているが、これに限らず、胴１２および裏蓋１４が一体化されたワンピースケースでもよい。また、本実施形態では、胴１２とベゼル１３とは別体で構成されているが、これに限らず、胴１２およびベゼル１３が一体化された構造を用いてもよく、この場合、安価にできるメリットがある。
胴１２、ベゼル１３、裏蓋１４の材質は、ステンレス鋼、チタン合金、アルミ、真鍮などの金属材料つまり導電性材料である。
（【００１１】以降は省略されています）
