公開番号2025144636
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044379
出願日2024-03-21
発明の名称外装部品ユニット及び時計
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類G04B 45/00 20060101AFI20250926BHJP(時計)
要約【課題】ねじ部品を用いずに外装部品を時計ケースに好適に固定する。
【解決手段】ベゼルユニット3は、開口21を有する時計ケース2の上側に開口21を取り囲むように固定され、脆性材料からなるトップベゼル7と、時計ケース2の側方に配置されて当該側方への移動を規制するように時計ケース2に固定され、かつ、トップベゼル7によって上向きの移動が規制され、脆性材料からなるフロントベゼル4及びサイドベゼル5と、を備えている。
【選択図】図2
特許請求の範囲【請求項１】
開口を有する時計ケースの上側に前記開口を取り囲むように固定される、脆性材料からなる第１部品と、
前記時計ケースの側方に配置されて側方への移動を規制するように前記時計ケースに固定され、かつ、前記第１部品によって上向きの移動が規制される、脆性材料からなる第２部品と、
を備える外装部品ユニット。
続きを表示（約 1,000 文字）【請求項２】
前記第１部品は、前記時計ケースの前記開口を閉塞する風防部材の周囲を取り囲むように前記時計ケースに固定される、
請求項１に記載の外装部品ユニット。
【請求項３】
前記時計ケースは金属製であり、
前記第１部品の内側面と前記時計ケースの上部との間に、固定部材が配置されている、
請求項２に記載の外装部品ユニット。
【請求項４】
前記風防部材と前記時計ケースとの間に介在する第１パッキンと、
前記第１部品と前記時計ケースとの間に介在する第２パッキンと、を備え、
前記第２パッキンは前記第１パッキンよりも硬度が低い、
請求項２に記載の外装部品ユニット。
【請求項５】
前記第２部品は、前記時計ケースの側面との間に介在するパッキン或いは接着剤、又は、前記時計ケースの段差面との間に介在する粘着テープにより、前記時計ケースの側方への移動が規制される、
請求項１に記載の外装部品ユニット。
【請求項６】
前記第２部品は、前記時計ケースの側方に複数が配置され、
前記複数の第２部品のうち隣り合う２つの間に配置され、脆性材料からなる第３部品をさらに備え、
前記第３部品は、前記隣り合う２つの第２部品との間に介在する金属製部材に接着され、
前記金属製部材は、前記時計ケースに係止されて外側方の移動が規制される、
請求項１に記載の外装部品ユニット。
【請求項７】
前記第２部品は、前記時計ケースの側方に複数が配置され、
前記複数の第２部品のうち隣り合う２つの間に配置され、脆性材料からなる第３部品をさらに備え、
前記第３部品は、前記隣り合う２つの第２部品との間に金属製部材を介在させた状態で、当該隣り合う２つの第２部品により外側方への移動が規制される、
請求項１に記載の外装部品ユニット。
【請求項８】
時計モジュールと、
前記時計モジュールを収容し、開口を有する時計ケースと、
前記時計ケースの上側に前記開口を取り囲むように固定される、脆性材料からなる第１部品と、
前記時計ケースの側方に配置されて側方への移動を規制するように前記時計ケースに固定され、かつ、前記第１部品によって上向きの移動が規制される、脆性材料からなる第２部品と、
を備える時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、外装部品ユニット及び時計に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、リューズ用の保護部材を備える腕時計が開示されている。保護部材は外装ケースの側面にボルトで固定されている。この保護部材のような外装部品に、例えばサファイア等の脆性材料を適用しよう等すると、破損しやすくなるためにボルト穴を加工できなくなる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１６９９６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、上記事情に鑑みてなされたもので、ボルト等のねじ部品を用いずに外装部品を時計ケースに好適に固定することを目的とする。
【課題を解決するための手段】
【０００５】
前記目的を達成するために、本発明の外装部品ユニットは、
開口を有する時計ケースの上側に前記開口を取り囲むように固定される、脆性材料からなる第１部品と、
前記時計ケースの側方に配置されて側方への移動を規制するように前記時計ケースに固定され、かつ、前記第１部品によって上向きの移動が規制される、脆性材料からなる第２部品と、
を備える。
【発明の効果】
【０００６】
本発明によれば、ねじ部品を用いずに外装部品を時計ケースに好適に固定することができる。
【図面の簡単な説明】
【０００７】

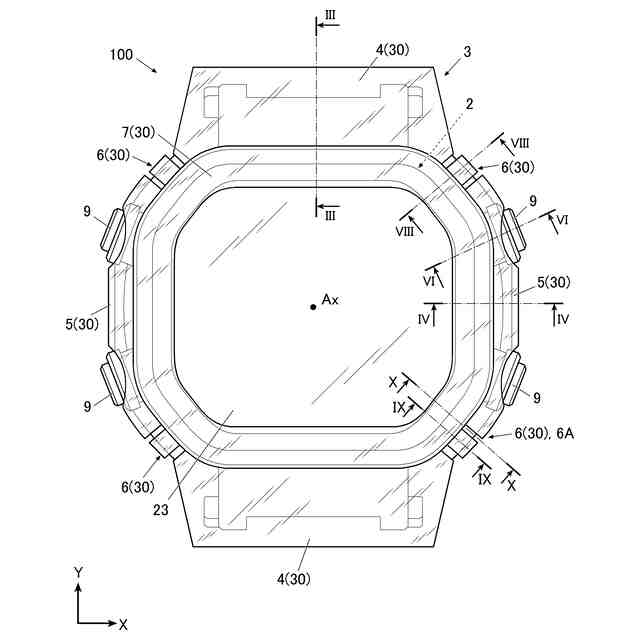

実施形態に係る時計の要部の正面図である。

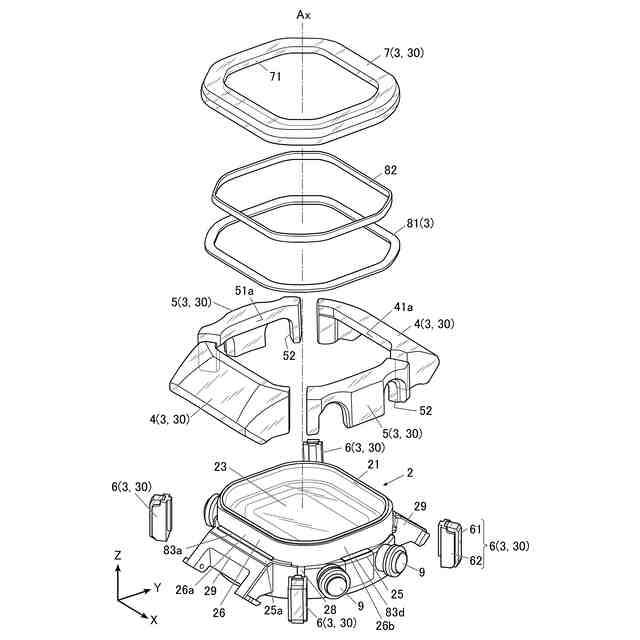

実施形態に係る時計の要部の分解斜視図である。

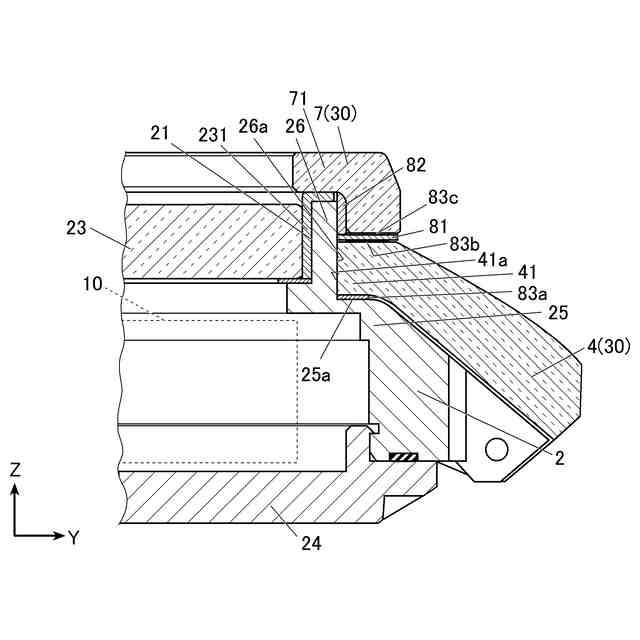

図１のIII線での時計の部分断面図である。

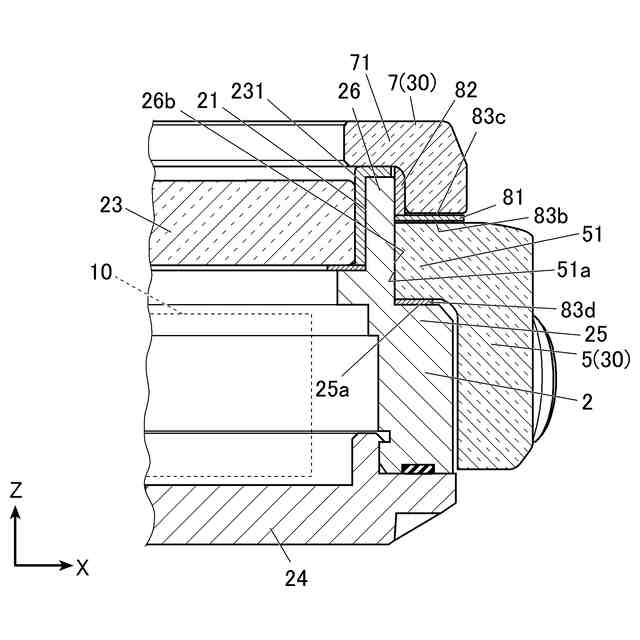

図１のIV線での時計の部分断面図である。

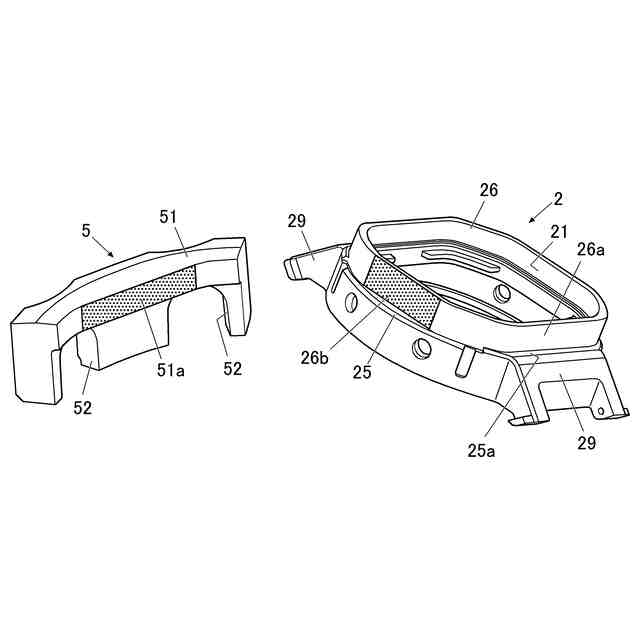

実施形態に係るサイドベゼルと時計ケースの当接面を示す図である。

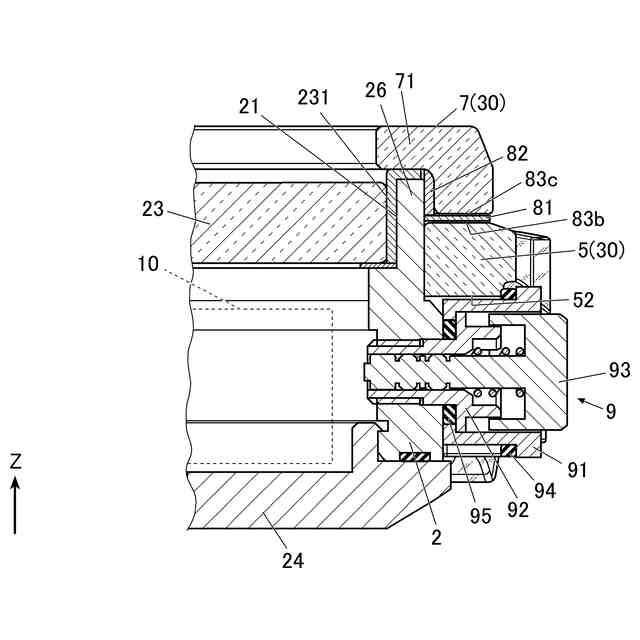

図１のVI線での時計の部分断面図である。

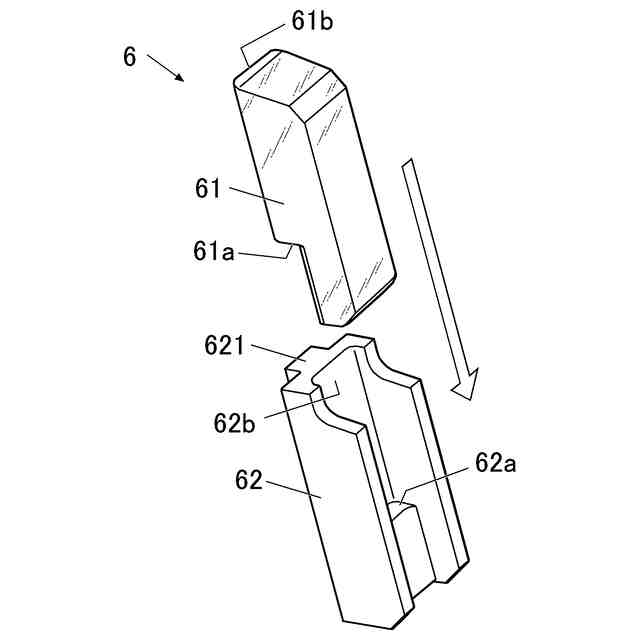

実施形態に係る角ベゼルの分解斜視図である。

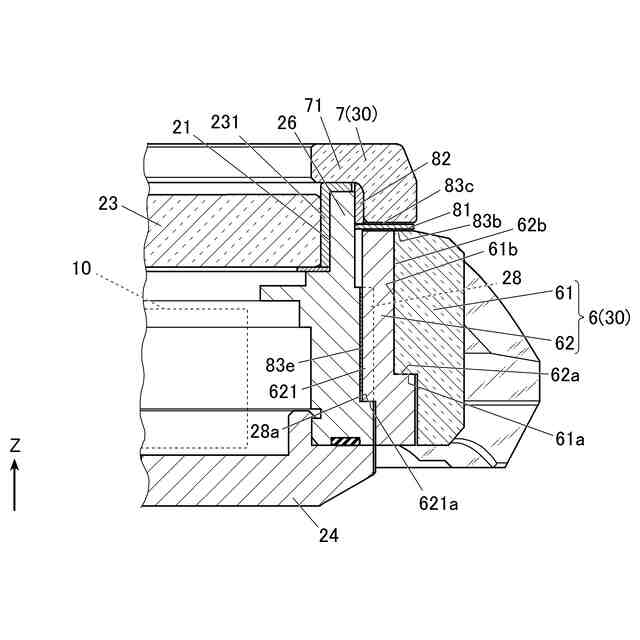

図１のVIII線での時計の部分断面図である。

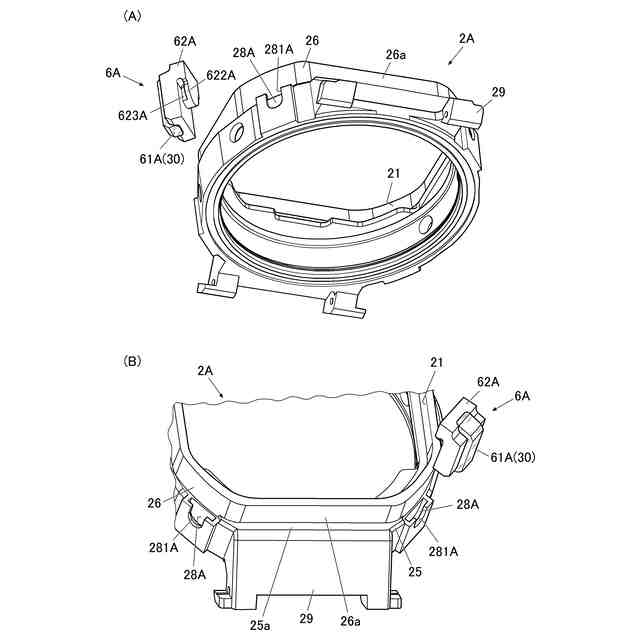

角ベゼルの固定構造の変形例を示す分解斜視図である。
角ベゼルの固定構造の変形例を説明するための断面図であって、（Ａ）図１のIX線の位置での断面図であり、（Ｂ）図１のＸ線の位置での断面図である。
実施形態の変形例に係る時計の要部の正面図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態について、図面を参照して説明する。図１及び図２に示すように、本実施形態に係る時計１００は、ユーザの手首に装着される腕時計である。具体的に、時計１００は、時計ケース２とベゼルユニット３を備えている。なお、以下の説明において、時計１００におけるＸＹＺの各方向は、各図に示した向きをいう。つまり、Ｘ方向はアナログ式の時計における３時－９時方向をいい、Ｙ方向は１２時－６時方向をいい、Ｚ方向は時計１００（時計ケース２）の正面－背面方向をいう。Ｚ方向のうち、視認側である正面側を「上側（上方）」、背面側を「下側（下方）」という。また、Ｚ方向に沿った時計ケース２の中心軸Ａｘに垂直な方向を「径方向」、中心軸Ａｘを中心とする回転方向を「周方向」といい、中心軸Ａｘに直交する面内において中心軸Ａｘに近い側を「内側（内径側）」、遠い側を「外側（外径側）」という。
【０００９】
時計ケース２は、正面視（上面視）で略四角筒状に形成され、正面側（上側）の開口２１が可視光を透過する透明の風防部材２３で、背面側（下側）の開口部が裏蓋２４（図３等参照）で、それぞれ閉塞されている。時計ケース２の材料（素材）は、例えばチタンやステンレス等の金属、又はカーボン等の硬質樹脂である。ただし、時計ケース２は剛体であればよく、その素材は脆性材料以外であれば特に限定されない。時計ケース２の内部には、時計モジュール１０（図３等参照）が収容される。時計モジュール１０には、例えば、時刻を表示する時刻表示部、電源である電池、制御回路が実装された回路基板等が含まれる。なお、時計ケース２の上面視形状は四角筒状に限定されず、例えば四角形以外の多角形状であってもよいし、円形等であってよい。
【００１０】
図２及び図３に示すように、時計ケース２の外側面には、上側から下側に向かって段階的に外径側に位置する段付き部２５が、略全周に亘って形成されている。段付き部２５は、Ｚ方向に略直交して上側を向いた段面２５ａを有する。時計ケース２のうち段付き部２５よりも上側の部分は、上面視で角丸四角筒状の筒状部２６となっている。筒状部２６の内径側の開口２１には、第１パッキン２３１を介して風防部材２３が嵌合されている。
（【００１１】以降は省略されています）
