公開番号2025151843
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053444
出願日2024-03-28
発明の名称開閉体の吊元構造
出願人文化シヤッター株式会社
代理人個人,個人
主分類E06B 9/171 20060101AFI20251002BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】吊元ドラムの端における作業スペースを小さくでき、側方に壁などの建物構造体があってもメンテナンス作業を可能にできる。
【解決手段】巻取ドラムの両端外周に吊元ドラム23が固定され、吊元ドラム23には軸線に沿う方向の取付穴41が端面24に開口して形成され、吊元リンク33は、吊元ドラム23の端面24に平行な先端板部43に連結穴45が穿設されるとともに、連結穴45が連結部材47によって取付穴41に支持され、連結部材47は、吊元リンク33の外側から連結穴45を貫通して取付穴41に挿入されるピン49と、ピン49の基端に接続する規制部51と、規制部51のピン49と反対側の端に接続され吊元ドラム23の端面24から吊元ドラム23の内側へ挿入されて吊元ドラム23の外周から固定具によって固定される挿入板部53と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
開閉体の上端から突出する吊元リンクが巻取ドラムに支持される開閉体の吊元構造であって、
前記巻取ドラムの両端外周には吊元ドラムが固定され、
前記吊元ドラムには軸線に沿う方向の取付穴が端面に開口して形成され、
前記吊元リンクは、前記吊元ドラムの端面に平行な先端板部に連結穴が穿設されるとともに、前記連結穴が連結部材によって前記取付穴に支持され、
前記連結部材は、前記吊元リンクの外側から前記連結穴を貫通して前記取付穴に挿入されるピンと、前記ピンの基端に接続する規制部と、前記吊元ドラムの外周から貫通される固定具によって前記ピンの前記取付穴への挿入状態を保持する固定手段と、を備えることを特徴とする開閉体の吊元構造。
続きを表示（約 480 文字）【請求項２】
前記固定手段は、
前記規制部に突設されて前記吊元ドラムの端面から前記吊元ドラムの内側に挿入される前記挿入板部と、
前記吊元ドラムに穿設され前記固定具が挿入される貫通穴と、
前記挿入板部に設けられ前記貫通穴に挿入された前記固定具が固定される被固定穴と、を有し、
前記吊元ドラムの内周面には、前記挿入板部を前記軸線に沿う方向にスライド挿入にして、前記貫通穴を通る前記軸線と平行な仮想直線上に、前記被固定穴が重なるように前記挿入板部を案内するリブが形成されることを特徴とする請求項１に記載の開閉体の吊元構造。
【請求項３】
前記吊元ドラムの端面と前記規制部との間の距離が、前記先端板部の板厚よりも大きいことを特徴とする請求項１または２に記載の開閉体の吊元構造。
【請求項４】
前記連結穴が、長穴で形成されることを特徴とする請求項１または２に記載の開閉体の吊元構造。
【請求項５】
前記連結穴が、長穴で形成されることを特徴とする請求項３に記載の開閉体の吊元構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、開閉体の吊元構造に関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
シャッターカーテンなどの開閉体は、巻取式の場合、開閉体の上縁が巻取ドラムに連結される。従来、開閉体の上縁は、巻取ドラムの外周面にボルト止めなどで固定されていた（例えば特許文献１参照）。一方、開閉体には、スラット同士の連結構成として、スラットの両端にリンクが固定され、そのリンク同士が連結されるものがある。このような構成の開閉体では、巻取ドラムの両端よりも内側にリンクが巻かれていく。このため、リンクを巻取ドラムに連結する最上端の吊元リンクは、巻取ドラムの端よりも外側にオフセットして巻取ドラムに連結される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－８３１００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
巻取ドラムの端よりも外側に吊元リンクがオフセットして連結される開閉体では、吊元リンクが巻取ドラムの外周面ではなく、巻取ドラムの端から軸線方向へ段付ボルトを通して吊元リンクが連結される。このため、吊元リンクは、シャッター収納部の側部を構成するブラケットに穿設された穴から、ドライバー等の工具を挿入し、段付きボルトを巻取ドラムの端面に螺着することで取り付けられていた。
しかしながら、建物外壁面に取り付けられるシャッター収納部は、周囲に干渉する構造物が無い場合には、上記工具を使用できるが、外壁の内隅部が近接していたり、他の構造物が近接していたりすると、工具を使用するスペースが確保できない。このような場合では、段付きボルトの脱着ができなくなるため、巻取ドラムから開閉体を取り外したり、スラットを交換したりするメンテナンス作業ができなくなる問題があった。
【０００５】
本発明は上記状況に鑑みてなされたもので、その目的は、吊元リンクを吊元ドラムの端から連結する構成でも側面の作業スペースを小さくでき、側方に壁などの建物構造体があってもメンテナンス作業を可能にすることができる開閉体の吊元構造を提供することにある。
【課題を解決するための手段】
【０００６】
次に、上記の課題を解決するための手段を、実施の形態に対応する図面を参照して説明する。
本発明の請求項１記載の開閉体の吊元構造は、開閉体２５の上端から突出する吊元リンク３３が巻取ドラム２１に支持される開閉体の吊元構造であって、
前記巻取ドラム２１の両端外周には吊元ドラム２３が固定され、
前記吊元ドラム２３には軸線に沿う方向の取付穴４１が端面２４に開口して形成され、
前記吊元リンク３３は、前記吊元ドラム２３の端面２４に平行な先端板部４３に連結穴４５が穿設されるとともに、前記連結穴４５が連結部材４７によって前記取付穴４１に支持され、
前記連結部材４７は、前記吊元リンク３３の外側から前記連結穴４５を貫通して前記取付穴４１に挿入されるピン４９と、前記ピン４９の基端に接続する規制部５１と、前記吊元ドラム２３の外周から貫通される固定具５７によって前記ピン４９の前記取付穴４１への挿入状態を保持する固定手段と、を備えることを特徴とする。
【０００７】

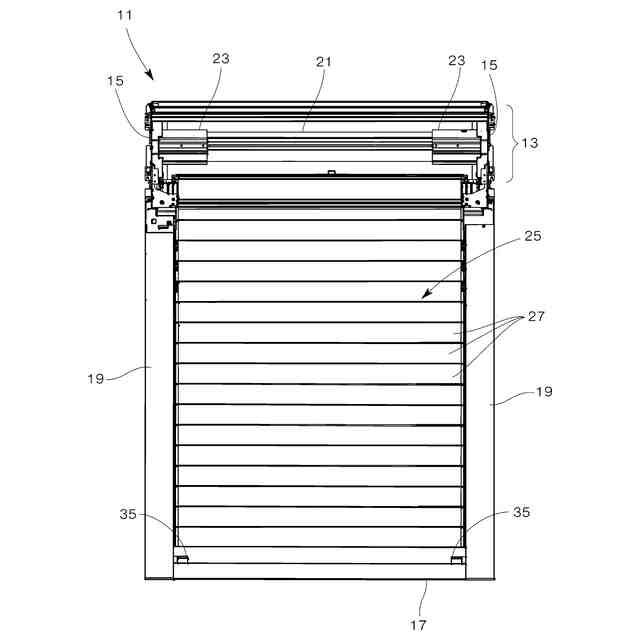

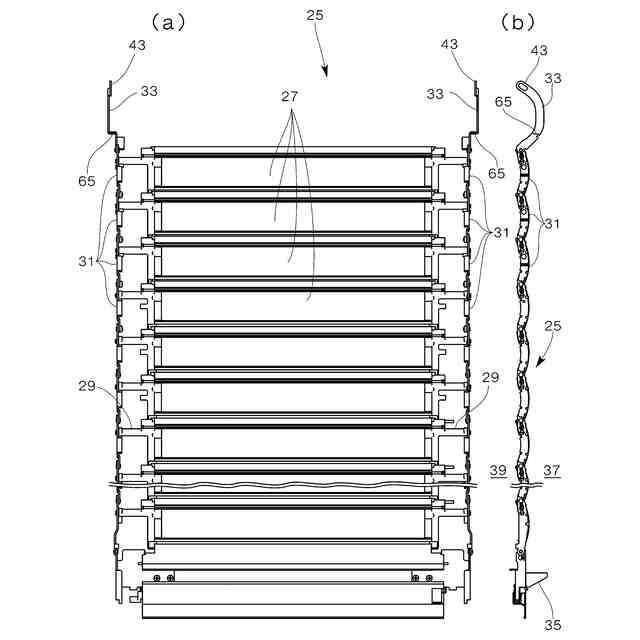

この開閉体の吊元構造では、横長のスラット２７が、上下に並んで開閉体２５を構成する。それぞれのスラット２７は、長手方向両端の上部から長手方向に突出する軸状突出部２９を有する。開閉体２５は、スラット２７の両端から突出して上下で隣接する軸状突出部２９同士がリンク３１により連結されて簾状に構成される。開閉体２５は、最上部のリンクが吊元リンク３３となる。つまり、開閉体２５は、上端の左右から上方に向かって吊元リンク３３が突出する。
巻取ドラム２１の両端外周には、吊元ドラム２３が外嵌されて固定される。吊元ドラム２３は、巻取ドラム２１と一体に回転する。吊元ドラム２３には、軸線に沿う方向の取付穴４１が端面２４に開口して形成される。
開閉体２５は、上下に連なるリンク３１が、吊元ドラム２３の外周に巻き重ねられていく。すなわち、リンク３１は、吊元ドラム２３が回転することにより、周回ごとに半径方向外側に一層ずつ重なって巻かれる。
ここで、吊元リンク３３のみは、吊元ドラム２３に巻き重ねられるリンク３１の軌道から、巻取ドラム２１の外側にオフセットして配置される。これは、全閉状態で繰り出された開閉体２５のリンク３１が、巻き取り開始時には、一層目から吊元ドラム２３の外周面に巻回されるようにするためである。これにより、開閉体２５は、軸状突出部２９を中心にスラット２７と相対回転自在となるリンク３１を一層目から吊元ドラム２３に巻き重ねることができる。

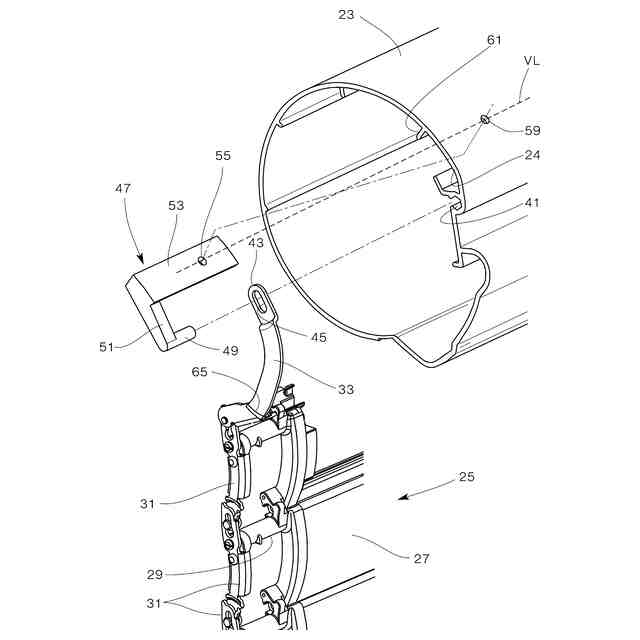

吊元ドラム２３の端に配置された吊元リンク３３は、連結部材４７によって、吊元ドラム２３の端から吊元ドラム２３に連結される。吊元リンク３３は、吊元ドラム２３の端面２４に平行となる先端板部４３を上端に有する。この先端板部４３には、吊元ドラム２３の端面２４で開口する取付穴４１に、同軸で配置可能となる連結穴４５が形成されている。
連結部材４７は、吊元リンク３３の外側から連結穴４５を貫通し、吊元ドラム２３の取付穴４１に挿入されるピン４９を有する。連結部材４７は、このピン４９の基端に、端面２４と平行に延在する規制部５１が接続される。連結部材４７には固定手段を有し、この固定手段は、吊元ドラム２３の外周から貫通される固定具５７を備えていて、ピン４９が取付穴４１へ挿入された状態を保持するように連結部材４７を吊元ドラム２３に固定状態とする。
これにより、吊元リンク３３は、吊元ドラム２３の端面２４の外側に、ピン４９を挿入するだけのスペースがあれば、連結部材４７によって吊元ドラム２３に連結が可能となる。従来のように、ブラケット１５に穿設された穴から、ドライバー等の工具を側方より挿入し、段付きボルトを巻取ドラム２１の端面２４に螺着する作業が不要となる。
このように開閉体の吊元構造では、シャッター収納部の側面に、外壁の内隅部が近接していたり、他の構造物が近接していたりして、工具を使用するスペースが確保できない場合であっても、吊元リンク３３の脱着が吊元ドラム２３の外周面側からできるので、巻取ドラム２１から開閉体２５を取り外したり、スラット２７を交換したりするメンテナンス作業ができるようになる。
【０００８】
本発明の請求項２記載の開閉体の吊元構造は、請求項１に記載の開閉体の吊元構造であって、
前記固定手段は、
前記規制部５１に突設されて前記吊元ドラム２３の端面２４から前記吊元ドラム２３の内側に挿入される前記挿入板部５３と、
前記吊元ドラム２３に穿設され前記固定具５７が挿入される貫通穴５９と、
前記挿入板部５３に設けられ前記貫通穴５９に挿入された前記固定具５７が固定される被固定穴５５と、を有し、
前記吊元ドラム２３の内周面には、前記挿入板部５３を前記軸線に沿う方向にスライド挿入にして、前記貫通穴５９を通る前記軸線と平行な仮想直線ＶＬ上に、前記被固定穴５５が重なるように前記挿入板部５３を案内するリブ６１が形成されることを特徴とする。
【０００９】
この開閉体の吊元構造では、吊元ドラム２３に、連結部材４７の挿入板部５３を案内するリブ６１が形成されている。リブ６１は、内周面から吊元ドラム２３の半径方向内側に突出して形成することができる。すなわち、挿入板部５３は、スライド方向に沿う側縁が、リブ６１に沿わせて挿入可能となっている。
挿入板部５３は、吊元ドラム２３の端面２４から挿入されることで、貫通穴５９を通る軸線と平行な仮想直線ＶＬ上に、被固定穴５５が重なるように案内される。これにより、連結部材４７は、挿入板部５３をリブ６１に沿って軸線に沿う方向にスライドしていけば、被固定穴５５を貫通穴５９に容易に重ねることができるようになる。
【００１０】
本発明の請求項３記載の開閉体の吊元構造は、請求項１または２に記載の開閉体の吊元構造であって、
前記吊元ドラム２３の端面２４と前記規制部５１との間の距離Ｓが、前記先端板部４３の板厚ｔよりも大きいことを特徴とする。
（【００１１】以降は省略されています）
