公開番号2025151972
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053630
出願日2024-03-28
発明の名称部材接合構造
出願人大和ハウス工業株式会社
代理人個人,個人
主分類E04B 1/58 20060101AFI20251002BHJP(建築物)
要約【課題】接合箇所の強度を簡易な構成で改善することが可能な部材接合構造を提供する。

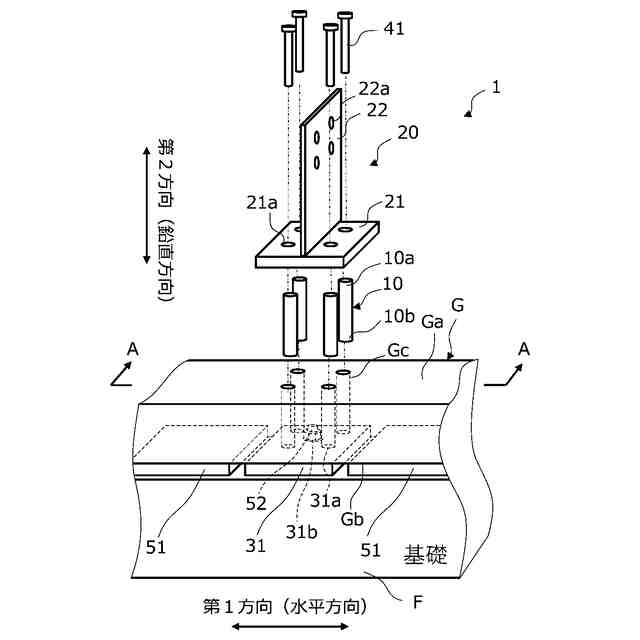

【解決手段】部材接合構造1は、第2方向において土台Gを貫通する孔Gc内に挿入された管部材10と、接合部材20に備えられ、第2方向に形成された第1貫通孔21aを有する第1プレート部21と、第2方向において第1プレート部21と反対側で土台Gに接し、第2方向に形成された第2貫通孔31aを有する第2プレート部31と、第1貫通孔21aと管部材10の内部とが連通する位置にて第1プレート部21が土台Gの第2方向における一端面Gaと接し、且つ第2貫通孔31aと管部材10の内部とが連通する位置にて第2プレート部31が土台Gの第2方向における他端面Gbと接した状態で、第1貫通孔21a、管部材10の内部、及び第2貫通孔31aに挿通されるボルト41と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
所定方向に延出する横架材の、前記所定方向と交差する交差方向における一端面に、接合部材を接合させるための部材接合構造であって、
前記交差方向において前記横架材を貫通する孔内に挿入された管部材と、
前記接合部材に備えられ、前記交差方向に形成された第１貫通孔を有する第１プレート部と、
前記交差方向において前記第１プレート部と反対側で前記横架材に接し、前記交差方向に形成された第２貫通孔を有する第２プレート部と、
前記第１貫通孔と前記管部材の内部とが連通する位置にて前記第１プレート部が前記横架材の前記交差方向における前記一端面と接し、且つ前記第２貫通孔と前記管部材の内部とが連通する位置にて前記第２プレート部が前記横架材の前記交差方向における他端面と接した状態で、前記第１貫通孔、前記管部材の内部、及び前記第２貫通孔に挿通されるボルトと、を有する部材接合構造。
続きを表示（約 590 文字）【請求項２】
前記交差方向における前記管部材の一端は、前記第１プレート部に接しており、
前記交差方向における前記管部材の他端は、前記第２プレート部に接している、請求項１に記載の部材接合構造。
【請求項３】
前記管部材は、鋼材からなる、請求項１に記載の部材接合構造。
【請求項４】
前記第１プレート部及び前記第２プレート部は、鋼材からなる、請求項１に記載の部材接合構造。
【請求項５】
前記横架材は、木材からなる、請求項１に記載の部材接合構造。
【請求項６】
前記接合部材は、前記横架材と、前記交差方向において前記横架材と反対側で前記接合部材に接する前記横架材に直交する部材とを連結させ、
前記第２プレート部は、前記横架材と、前記交差方向において前記横架材と反対側で前記第２プレート部に接する部材とを連結させる、請求項１に記載の部材接合構造。
【請求項７】
前記横架材と他の横架材とを連結させるための連結部をさらに有し、
前記第１プレート部の前記第１貫通孔は、前記第１プレート部を平面視した場合に、前記連結部を避けた位置に設けられている、請求項１に記載の部材接合構造。
【請求項８】
前記交差方向は、鉛直方向である、請求項１に記載の部材接合構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物の躯体等に利用される部材接合構造に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
部材を接合する技術は、既に開発されており、特許文献１に記載された技術が、その一例として挙げられる。
特許文献１に記載の接合構造は、２つの部材のうちの一方の部材に他方の部材の端面を突き当てた状態で、２つの部材の間にボルトを挿通し、２つの部材を剛接合するものである。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－２６５５５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の接合構造では、２つの部材のうちの他の部材に回転力が加わると、２つの部材の接合箇所に圧縮力が集中し、他方の部材による一方の部材へのめり込みが生じ得る。その結果、２つの部材の接合箇所の強度を十分に発揮できない場合がある。
【０００５】
そこで、本発明は、上記の課題に鑑みてなされたものであり、その目的とするところは、接合箇所の強度を簡易な構成で改善することが可能な部材接合構造を提供することである。
【課題を解決するための手段】
【０００６】

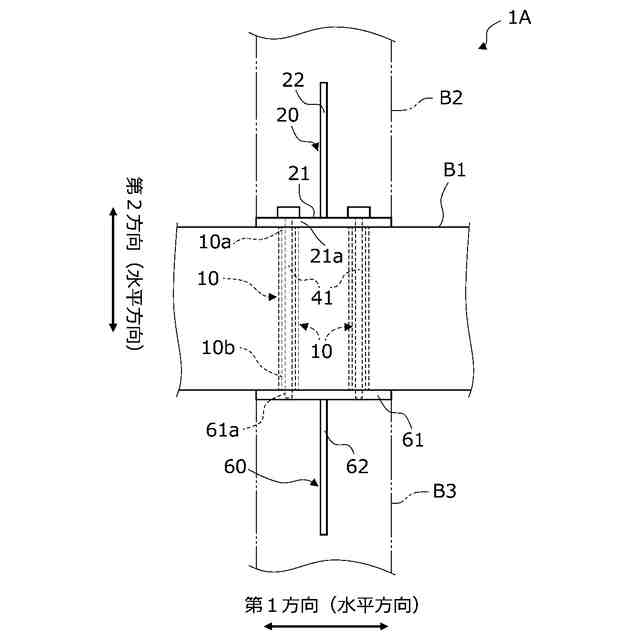

上記の目的は、本発明の部材接合構造によれば、所定方向に延出する横架材の、所定方向と交差する交差方向における一端面に、接合部材を接合させるための部材接合構造であって、交差方向において横架材を貫通する孔内に挿入された管部材と、接合部材に備えられ、交差方向に形成された第１貫通孔を有する第１プレート部と、交差方向において第１プレート部と反対側で横架材に接し、交差方向に形成された第２貫通孔を有する第２プレート部と、第１貫通孔と管部材の内部とが連通する位置にて第１プレート部が横架材の交差方向における一端面と接し、且つ第２貫通孔と管部材の内部とが連通する位置にて第２プレート部が横架材の交差方向における他端面と接した状態で、第１貫通孔、管部材の内部、及び第２貫通孔に挿通されるボルトと、を有することにより解決される。
【０００７】
本発明の部材接合構造では、接合箇所で発生する圧縮力を、第１プレート部から管部材に伝達し、管部材から第２プレート部に伝達することができる。これにより、接合箇所における圧縮力の集中が避けられ、接合箇所の強度を簡易な構成で改善することができる。
【０００８】
また、交差方向における管部材の一端は、第１プレート部に接しており、交差方向における管部材の他端は、第２プレート部に接してもよい。
上記の構成であれば、管部材を介して、第１プレート部から第２プレート部に圧縮力を適切に伝達することができる。
【０００９】
また、管部材は、鋼材からなってもよい。
上記の構成であれば、接合箇所の強度を向上させることができる。
【００１０】
また、第１プレート部及び第２プレート部は、鋼材からなってもよい。
上記の構成であれば、接合箇所の強度を向上させることができる。
（【００１１】以降は省略されています）
