公開番号2025152032
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053735
出願日2024-03-28
発明の名称レンズ装置および撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G03B 35/10 20210101AFI20251002BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】複数の屈曲光学系を備えた小型のレンズ装置を提供する。
【解決手段】レンズ装置(200)は、第1光学系(201R)と、第1光学系と並列に配置された第2光学系(201L)と、第1光学系または第2光学系の少なくとも一つを移動させるアクチュエータを含む第1駆動部(252)とを有し、第1光学系および第2光学系はそれぞれ、被写体側から像側へ順に、第1光軸、第2光軸、および第3光軸を有し、第1光学系の第1光軸と第2光学系の第1光軸との間の距離は、第1光学系の第3光軸と第2光学系の第3光軸との間の距離よりも長く、装置上面側から見た場合に、第1駆動部の少なくとも一部は、第1光学系および第2光学系のそれぞれの第1光軸を含む平面上において、第1光学系の第1光軸と第2光学系の第1光軸との間に配置されている。
【選択図】図7
特許請求の範囲【請求項１】
第１光学系と、
前記第１光学系と並列に配置された第２光学系と、
前記第１光学系または前記第２光学系の少なくとも一つを駆動する第１駆動部と、を有し、
前記第１光学系および前記第２光学系はそれぞれ、被写体側から像側へ順に、第１光軸、第２光軸、および第３光軸を有し、
前記第１駆動部の少なくとも一部は、前記第１光学系および前記第２光学系のそれぞれの前記第１光軸を含む平面上において、前記第１光学系の前記第１光軸と前記第２光学系の前記第１光軸との間に配置されていることを特徴とするレンズ装置。
続きを表示（約 860 文字）【請求項２】
前記第１駆動部の少なくとも前記一部は、前記平面上において、前記第２光軸よりも被写体側に配置されていることを特徴とする請求項１に記載のレンズ装置。
【請求項３】
前記第１駆動部は、第１アクチュエータを含むことを特徴とする請求項１または２に記載のレンズ装置。
【請求項４】
前記第１駆動部は、前記第１光学系と前記第２光学系との相対的な焦点位置のズレを調整するように、前記第１光学系または前記第２光学系の少なくとも一つを駆動することを特徴とする請求項１または２に記載のレンズ装置。
【請求項５】
前記第１光学系および前記第２光学系を一体的に駆動する第２駆動部を更に有することを特徴とする請求項１または２に記載のレンズ装置。
【請求項６】
前記第２駆動部は、第２アクチュエータを含むことを特徴とする請求項５に記載のレンズ装置。
【請求項７】
前記第２駆動部は、前記平面上において、前記第２光軸よりも像側に配置されていることを特徴とする請求項５に記載のレンズ装置。
【請求項８】
前記第１光学系または前記第２光学系の他の一つを駆動する第２駆動部を更に有することを特徴とする請求項１または２に記載のレンズ装置。
【請求項９】
前記第２駆動部は、前記平面上において、前記第１光学系の前記第１光軸と前記第２光学系の前記第１光軸との間に配置されていることを特徴とする請求項８に記載のレンズ装置。
【請求項１０】
前記第１駆動部の少なくとも一部は、前記第１光軸に沿った方向から見た場合、前記第１光学系の前記第１光軸と前記第２光学系の前記第１光軸とを結ぶ線と平行であって、かつ前記第１光学系および前記第２光学系のそれぞれの最も被写体側に配置された二つの光学素子の外周の点を結ぶ二つの接線の間に配置されていることを特徴とする請求項１または２に記載のレンズ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、レンズ装置および撮像装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、二つの光学系（屈曲光学系）が並列に配置され、一つの撮像素子に二つのイメージサークルが並列に結像するレンズ装置（立体撮像レンズ）が知られている。視差のある映像を撮像するには、二つの光学系のそれぞれに対してフォーカス調整を行う必要があるとともに、二つの光学系の焦点位置のずれを一つの光学系を駆動することで補正する必要がある。そこで特許文献１には、二つの光学系のフォーカス調整を同時に行う第１フォーカス調整部と、二つの光学系の相対的な焦点位置のズレを調整する第２フォーカス調整部とを有するレンズ装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－３７５３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されたレンズ装置は、左眼光学系または右眼光学系の一つを駆動するアクチュエータと、左眼光学系および右眼光学系の両方を一体的に駆動するアクチュエータとを有するため、レンズ装置が大型化する。
【０００５】
そこで本発明は、複数の屈曲光学系を備えた小型のレンズ装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一側面としてのレンズ装置は、第１光学系と、前記第１光学系と並列に配置された第２光学系と、前記第１光学系または前記第２光学系の少なくとも一つを駆動する第１駆動部とを有し、前記第１光学系および前記第２光学系はそれぞれ、被写体側から像側へ順に、第１光軸、第２光軸、および第３光軸を有し、前記第１駆動部の少なくとも一部は、前記第１光学系および前記第２光学系のそれぞれの前記第１光軸を含む平面上において、前記第１光学系の前記第１光軸と前記第２光学系の前記第１光軸との間に配置されている。
【０００７】
本発明の他の目的及び特徴は、以下の実施形態において説明される。
【発明の効果】
【０００８】
本発明によれば、複数の屈曲光学系を備えた小型のレンズ装置を提供することができる。
【図面の簡単な説明】
【０００９】
第１実施形態におけるレンズ装置の断面図である。

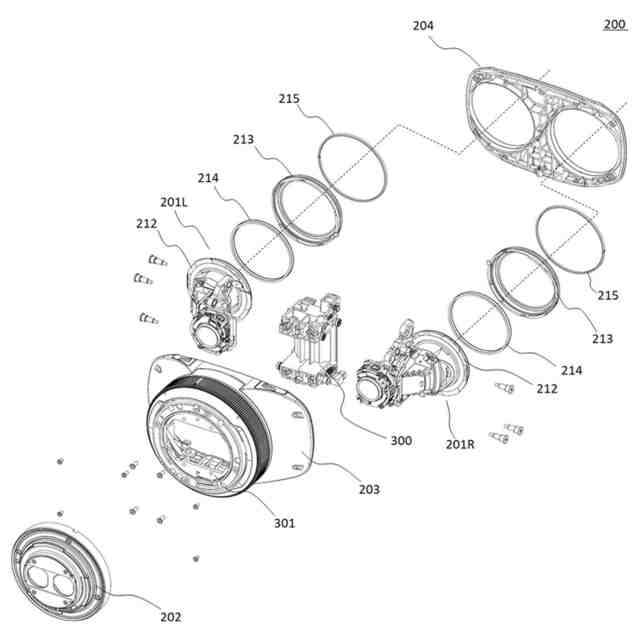

第１実施形態におけるレンズ装置の分解斜視図である。
第１実施形態におけるレンズ装置の分解斜視図である。

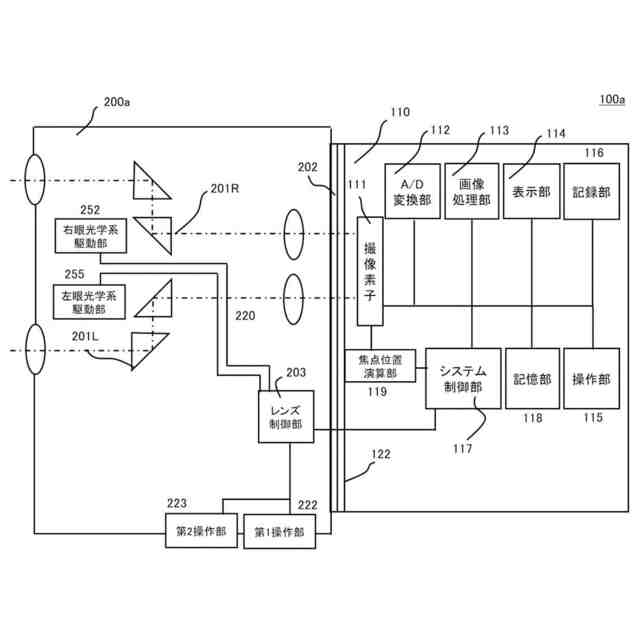

第１実施形態における撮像装置の構成図である。

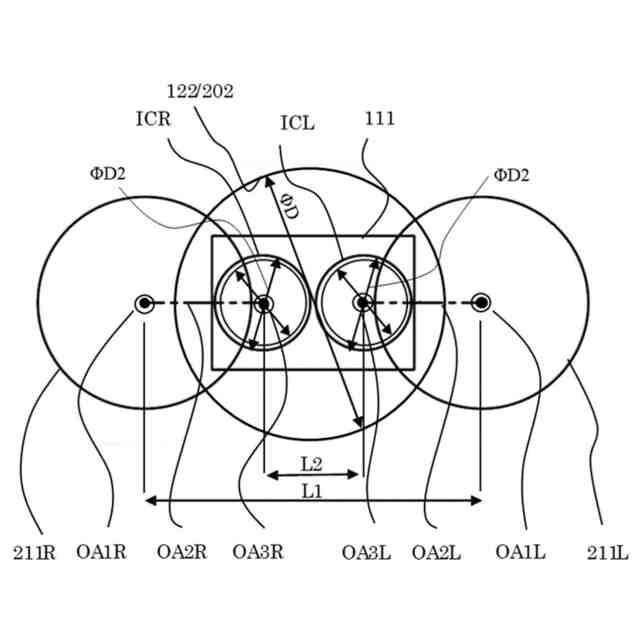

第１実施形態における各光軸および撮像素子上のイメージサークルの配置図である。

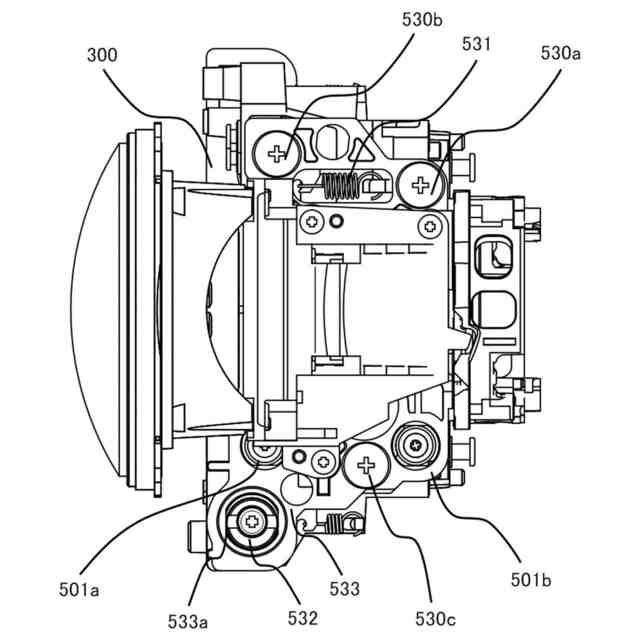

第１実施形態におけるレンズ装置の側面図である。

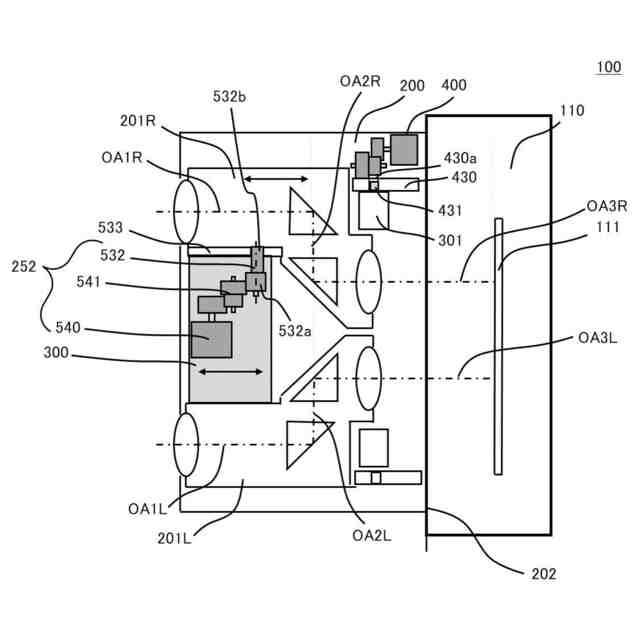

第１実施形態における撮像装置の断面図である。
第１実施形態におけるレンズ装置の正面図である。
第２実施形態における撮像装置の構成図である。
第２実施形態における撮像装置の断面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について、図面を参照しながら詳細に説明する。
（【００１１】以降は省略されています）
