公開番号2025152626
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054603
出願日2024-03-28
発明の名称ユニットカーテンウォール
出願人YKK AP株式会社
代理人弁理士法人一色国際特許事務所
主分類E04B 2/96 20060101AFI20251002BHJP(建築物)
要約【課題】デザイン上の自由度が高く、より意匠性に優れたユニットカーテンウォールを提供する。
【解決手段】屋外側に配置されてアウタースキンをなす膜と、屋内側に配置されるインナースキンをなし前記膜より剛性が高いパネルと、前記パネル及び前記膜の外周部を保持し、建物の構造体に支持される外周枠と、を有することを特徴とする。
【選択図】図2
特許請求の範囲【請求項１】
屋外側に配置されてアウタースキンをなす膜と、
屋内側に配置されるインナースキンをなし前記膜より剛性が高いパネルと、
前記パネル及び前記膜の外周部を保持し、建物の構造体に支持される外周枠と、
を有することを特徴とするユニットカーテンウォール。
続きを表示（約 970 文字）【請求項２】
請求項１に記載のユニットカーテンウォールであって、
前記膜は、周端部が固定枠に固定されて前記外周枠に取り付けられることを特徴とするユニットカーテンウォール。
【請求項３】
請求項２に記載のユニットカーテンウォールであって、
前記固定枠は、前記外周枠に取り付けられる押縁によりガスケットを介して固定されることを特徴とするユニットカーテンウォール。
【請求項４】
請求項２に記載のユニットカーテンウォールであって、
前記固定枠は、取付ねじにより前記外周枠に取り付けられることを特徴とするユニットカーテンウォール。
【請求項５】
請求項２乃至４のいずれかに記載のユニットカーテンウォールであって、
前記膜は、前記固定枠に取り付けられる固定部材により固定され、
前記固定枠は、周方向に繋がる凹部と、当該凹部と外部とを連通し周方向に繋がるスリットと、を有し、
前記固定部材は、固定ねじが挿通される挿通孔を有し前記スリットの両側にわたる架板部と、前記架板部から突出して前記膜とともに前記スリットを通って前記凹部に挿入される一対の挿入部と、を有し、
前記一対の挿入部は、前記挿通孔を挟んで両側にて互いに対向し、先端に前記スリットの縁に係止される係止片を有し、
前記固定部材は、前記挿通孔に挿通された前記固定ねじが前記一対の挿入部を互いに離れる方向に押圧して前記係止片が前記スリットの縁に係止されることを特徴とする。ユニットカーテンウォール。
【請求項６】
請求項４に記載のユニットカーテンウォールであって、
前記外周枠と前記固定枠とは、見込み方向に並べて配置され、
前記外周枠は、前記固定枠側に突出する外周枠突出片を有し、
前記固定枠は、前記外周枠側に突出する固定枠突出片と、前記固定枠突出片と見付け方向に間隔を空けて対向する固定枠対向片とを有し、
前記外周枠突出片と前記固定枠突出片は、見付け方向に対向して当接して見付け方向に貫通する前記取付ねじにより固定され、
前記固定枠対向片の先端部は、前記取付ねじの先端と係合することを特徴とするユニットカーテンウォール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ユニットカーテンウォールに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来から建物の外周部に配置され、見込み方向に間隔を空けて対向する２枚のガラスが枠体に保持されて建物の構造体に支持されるユニット化されたカーテンウォールユニットは知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１―１１１８３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来のカーテンウォールユニットは、建物の外周にガラスなど剛性が高い部材が露出するため建物全体のデザインがある程度限定されてしまう。このため、カーテンウォールユニットを用いた建物のデザインのバリエーションを増やし意匠性を高めることが求められている。
本発明は、かかる課題に鑑みてなされたものであり、その目的とするところは、デザイン上の自由度が高く、より意匠性に優れたユニットカーテンウォールを提供することにある。
【課題を解決するための手段】
【０００５】
かかる目的を達成するために本発明のユニットカーテンウォールは、屋外側に配置されてアウタースキンをなす膜と、屋内側に配置されるインナースキンをなし前記膜より剛性が高いパネルと、前記パネル及び前記膜の外周部を保持し、建物の構造体に支持される外周枠と、を有することを特徴とする。
本発明の他の特徴については、本明細書及び添付図面の記載により明らかにする。
【発明の効果】
【０００６】
本発明によれば、デザイン上の自由度が高く、より意匠性に優れたユニットカーテンウォールを提供することが可能である。
【図面の簡単な説明】
【０００７】

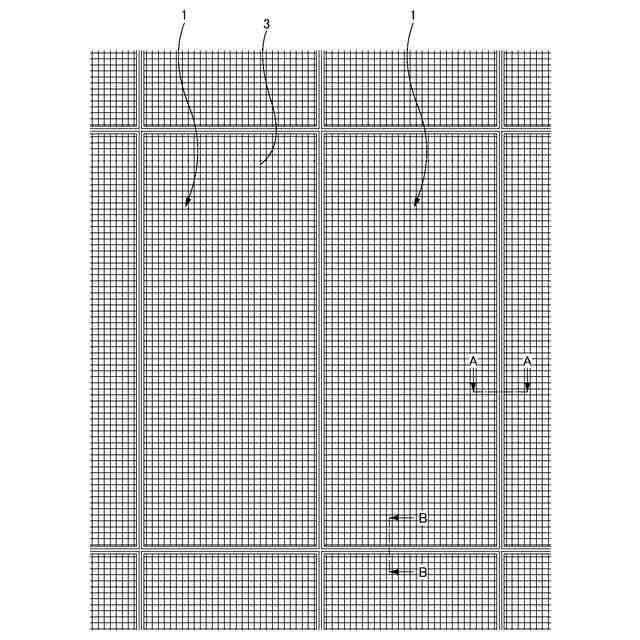

第１実施形態に係るユニットカーテンウォールを示す外観図である。

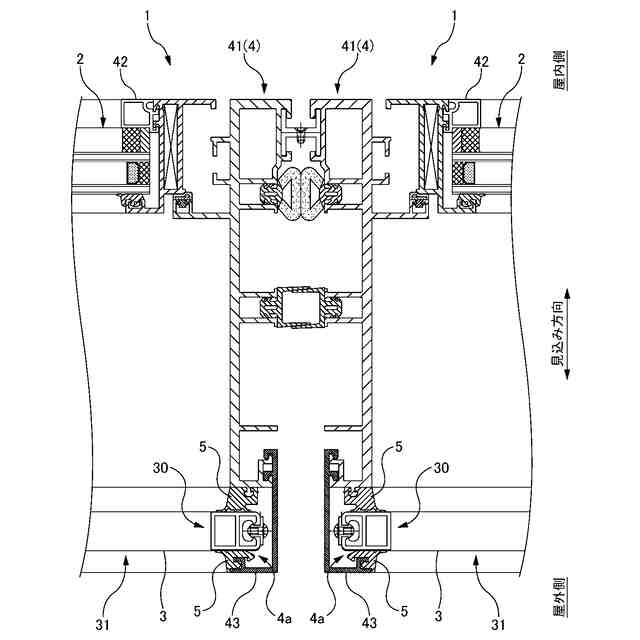

図１におけるＡ－Ａ断面図である。
図１におけるＢ－Ｂ断面図である。
網材の固定枠への固定構造を示す図である。

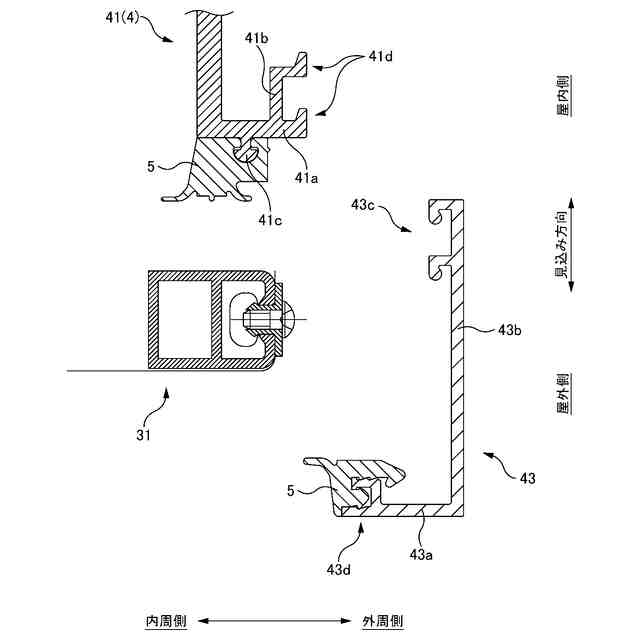

第１実施形態のユニットカーテンウォールにおける網材パネルの取り付け構造を説明する図である。

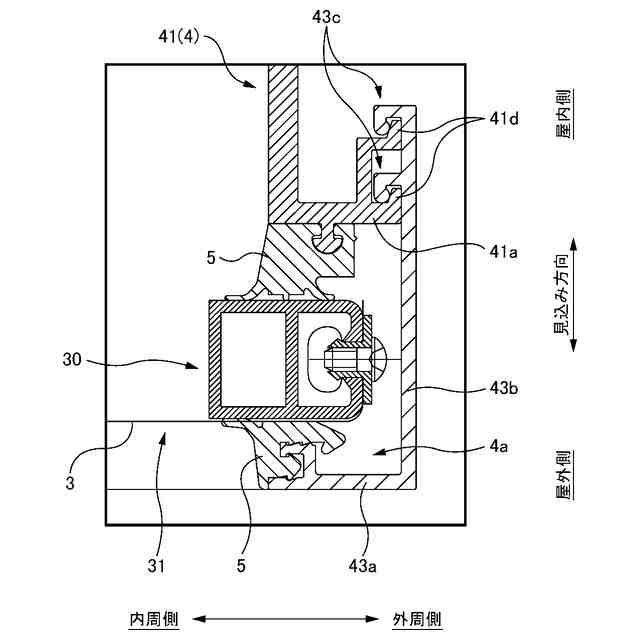

第１実施形態のユニットカーテンウォールにおける網材パネルが外周枠に取り付けられた状態を示す横断面図である。

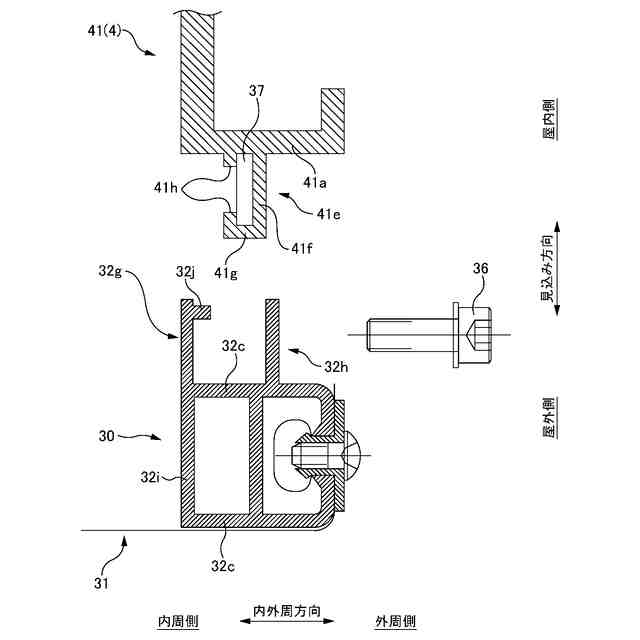

第２実施形態のユニットカーテンウォールにおける網材パネルの取り付け構造を説明する図である。
第２実施形態のユニットカーテンウォールにおける網材パネルが外周枠に取り付けられた状態を示す横断面図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態に係るユニットカーテンウォールについて図面を参照して説明する。
【０００９】
＜第１実施形態＞
第１実施形態のユニットカーテンウォール１は、図１に示すように、上下方向及び左右方向に隣接させて建築物等の躯体に複数取り付けられて外壁を構成するユニット化されている。
【００１０】
各ユニットカーテンウォール（以下、カーテンウォールという）１は、図２、図３に示すように、屋内側に配置されインナースキンをなすパネルとしての複層ガラス２と、屋外側に配置されアウタースキンをなす膜としての網材３と、複層ガラス２及び網材３の外周部を保持する外周枠４と、を有するダブルスキン構造をなしている。網材３は、矩形状をなす固定枠３０に張設されてパネル状に形成された網材パネル３１の状態で外周部が外周枠４に取り付けられる。網材パネル３１については後に詳述する。
（【００１１】以降は省略されています）
