公開番号2025135035
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2022129341
出願日2022-08-15
発明の名称面接触型熱交換器
出願人株式会社ティラド
代理人
主分類H01L 23/473 20060101AFI20250910BHJP(基本的電気素子)
要約【課題】面接触型熱交換器の製造費の低減、およびその熱交換器の小型化。
【解決手段】平坦な底部1aの外周に縁1cを有するカッププレート1と、カッププレート1の縁1cに外周が接続される平坦なフランジプレート3と、カッププレート1とフランジプレート3との間に配置されるコア2と、を有し、コア2内に熱媒体5を導く流路4を形成し、カッププレート1の前記底部1aの外面に伝熱面1bを形成し、その伝熱面1bに熱交換対象物6を配置する。
【選択図】図3
特許請求の範囲【請求項１】
平坦な底部（１ａ）の外周に縁（１ｃ）を有するカッププレート（１）と、
カッププレート（１）の縁（１ｃ）に外周が接続される平坦なフランジプレート（３）と、
カッププレート（１）とフランジプレート（３）との間に配置されるコア（２）と、
を有し、
コア（２）内に熱媒体（５）を導く流路（４）が形成され、
カッププレート（１）の前記底部（１ａ）の外面に伝熱面（１ｂ）が形成され、その伝熱面（１ｂ）に熱交換対象物（６）が配置される面接触型熱交換器。
続きを表示（約 68 文字）【請求項２】
請求項１に記載の面接触型熱交換器において、
熱交換対象物（６）が電子機器である面接触型熱交換器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、面接触型熱交換器に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来知られている面接触型熱交換器においては、図４に示す如く、底部１１ａを有するカップ状に形成されたカッププレート１１と、カッププレート１１の底部１１ａの内側に対向する平坦なトッププレート１９とによりケーシングが形成されている。
そして、図５に示す如く、カッププレート１１の底部１１ａの内側とトッププレート１９との間には、熱媒体１５が流通する流路１４が形成され、その流路１４にコア１２が配置される。トッププレート１９の外側には伝熱面１９ａが形成されており、その伝熱面１９ａに熱交換対象物１６が配置される。
カッププレート１１の底部１１ａの外面側は、図４に示す如く、ボス部１３ａを有するフランジプレート１３に接する。
そして、図６に示す如く、トッププレート１９は、カッププレート１１を介してフランジプレート１３のボス部１３ａに取付けられる。
そのフランジプレート１３は、シール材１８を介して筐体１７に取付けられる。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
従来の面接触型熱交換器のフランジプレート１３は、カッププレート１１、トッププレート１９よりも、板厚が厚く形成されており、成形に多くの工数を必要とする。それとともに、ボス部１３ａの存在によりフランジプレート１３の形状が複雑化し、フランジプレート１３の加工費がかかる欠点があった。
また、面接触型熱交換器の部品点数の削減、および小型化が望まれているが、従来の面接触型熱交換器の構造では、トッププレート１９を必要とし、そのプレート１９の分、高さ寸法が大きくならざるを得ない。
そこで本発明は、面接触型熱交換器の製造費の低減、およびその熱交換器の小型化を課題とする。
【課題を解決するための手段】
【０００４】
上記課題を解決するための第１の発明は、平坦な底部１ａの外周に縁１ｃを有するカッププレート１と、
カッププレート１の縁１ｃに外周が接続される平坦なフランジプレート３と、
カッププレート１とフランジプレート３との間に配置されるコア２と、
を有し、
コア２内に熱媒体５を導く流路４が形成され、
カッププレート１の前記底部１ａの外面に伝熱面１ｂが形成され、その伝熱面１ｂに熱交換対象物６が配置される面接触型熱交換器である。
【０００５】
第２の発明は、第１の発明の面接触型熱交換器において、
熱交換対象物６が電子機器である面接触型熱交換器である。
【発明の効果】
【０００６】
第１の発明の面接触型熱交換器は、カッププレート１が平坦な底部１ａの外周に縁１ｃを有するものであり、その縁１ｃに平坦なフランジプレート３の外周が接続される。そして、カッププレート１の前記底部１ａの外面に伝熱面１ｂが形成され、その伝熱面１ｂに熱交換対象物６が配置されるものである。
これにより、トッププレート１９が不要となり部品点数が減少するとともに、フランジプレート３の形状が簡素となりその加工費が下がるので、面接触型熱交換器の製造費を低減することができる。
また、トッププレート１９が不要となったことにより、その厚み分、高さ寸法を抑え、面接触型熱交換器を小型化することができる。
【０００７】
第２の発明の面接触型熱交換器は、熱交換対象物６が電子機器であることを特徴とする。
これにより、製造費が少なく、かつ、占有空間（高さ）の少ない面接触型熱交換器で、電子機器を冷却することが可能となる。
【図面の簡単な説明】
【０００８】

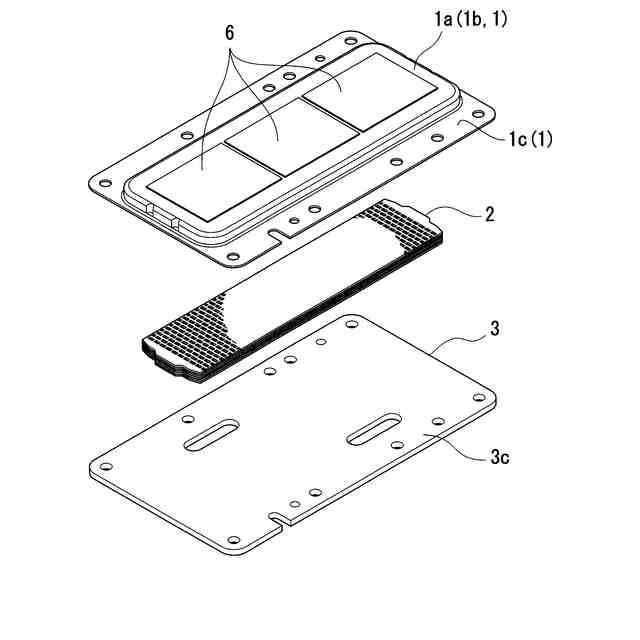

本発明の面接触型熱交換器の分解斜視図。

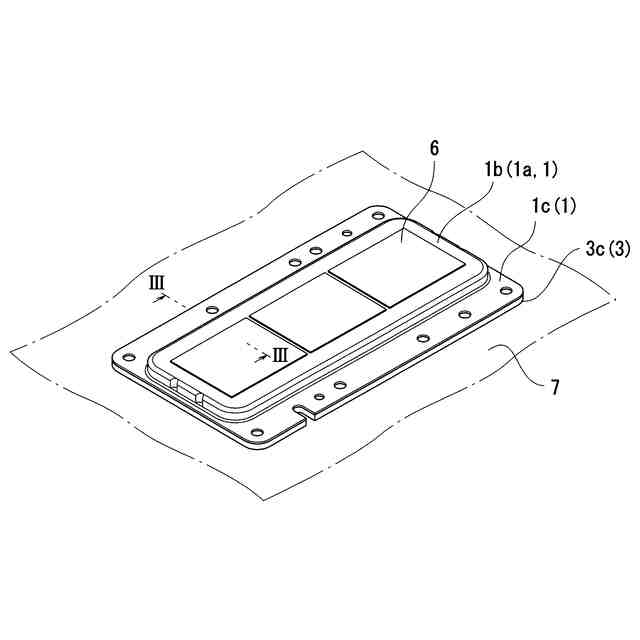

同面接触型熱交換器を筐体に設置した状態を示す斜視図。

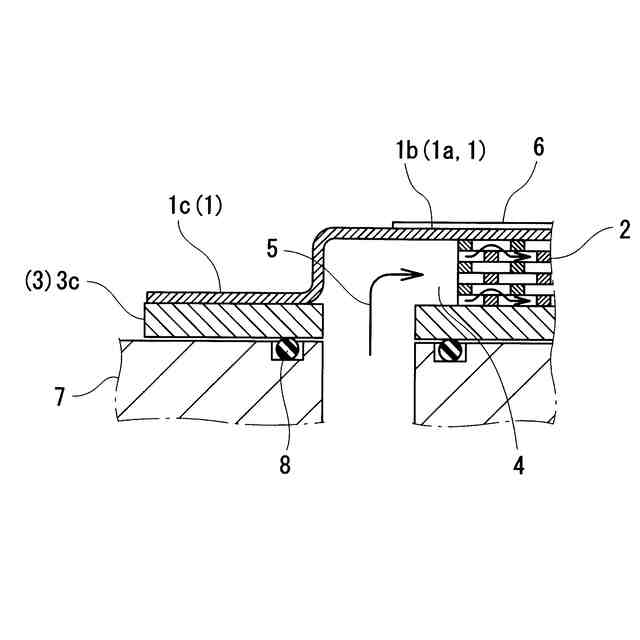

図２のＩＩＩ―ＩＩＩ矢視断面図。

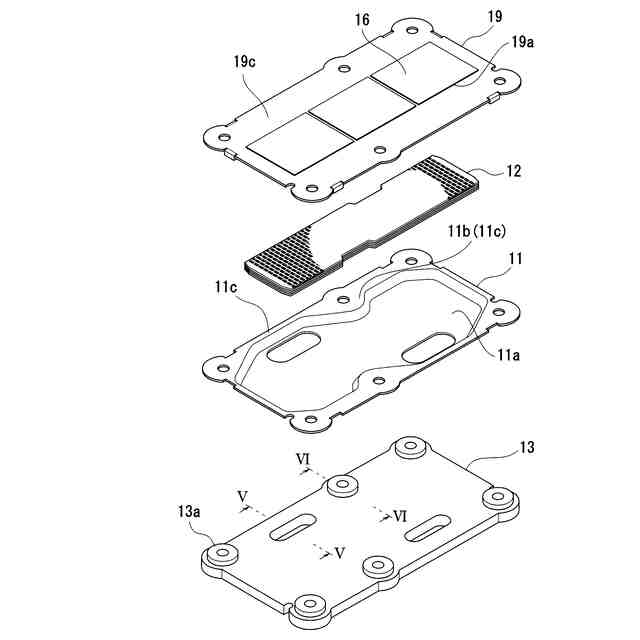

従来の面接触型熱交換器の分解斜視図。

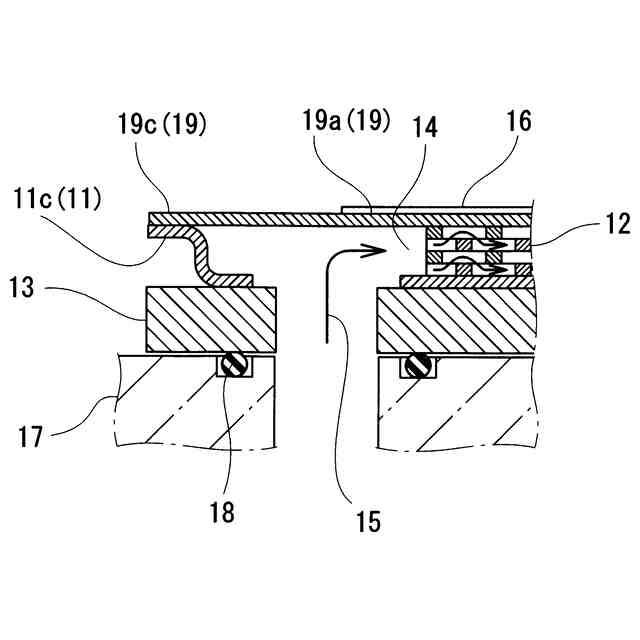

図４のＶ―Ｖ矢視断面図。

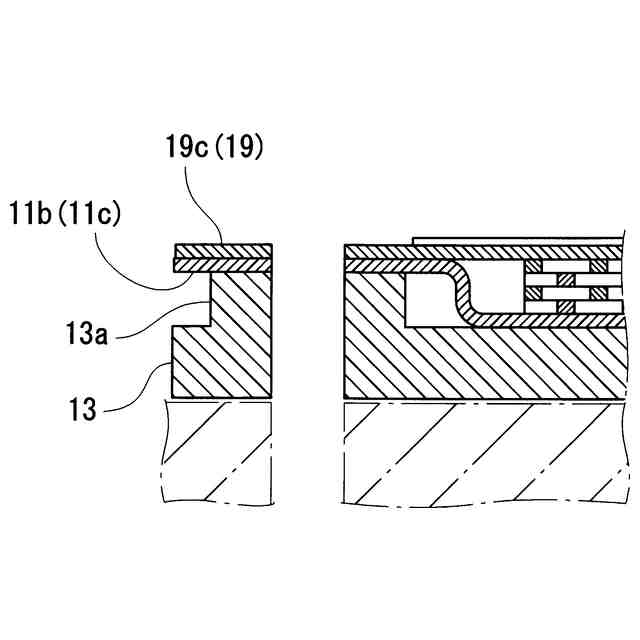

図４のＶＩ―ＶＩ矢視断面図。
【発明を実施するための形態】
【０００９】
次に、図面に基づいて本発明の実施の形態につき説明する。
本発明の面接触型熱交換器は、特に、電動車両のインバータ等の電子機器を冷却するための電子機器冷却器として好適である。
この面接触型熱交換器は、図１に示す如く、平坦な底部１ａを有するカップ状に形成されたカッププレート１と、カッププレート１の内部に配置されるコア２と、カッププレート１の底部１ａの内側に対向する平坦なフランジプレート３と、を具備する。
カッププレート１の底部１ａの内側とフランジプレート３との間には、熱媒体５が流通する流路４が形成され、カッププレート１の底部１ａの外面に熱交換対象物６を配置する平坦な伝熱面１ｂが形成されている。
【００１０】
フランジプレート３は、カッププレート１よりも厚く形成されるが、図４、図６のボス部１３ａを廃止し、平坦に形成されているため、従来の面接触型熱交換器よりもフランジプレート３の加工費が下がる。
フランジプレート３は、本実施例の面接触型熱交換器のケーシングの一部を形成する。
フランジプレート３は、その縁３ｃとカッププレート１の縁１ｃとが接続された状態で、図２、図３に示す如く、シール材８を介して、筐体７に取付けられる。
（【００１１】以降は省略されています）
