特許ウォッチ

公開番号2025154664
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057784
出願日2024-03-29
発明の名称再生絶縁油の製造方法
出願人出光興産株式会社
代理人弁理士法人大谷特許事務所
主分類C10M 175/02 20060101AFI20251002BHJP(石油,ガスまたはコークス工業;一酸化炭素を含有する工業ガス;燃料;潤滑剤;でい炭)
要約【課題】新油と同等性能の酸化安定性を示す再生絶縁油を製造することのできる方法を提供する。
【解決手段】下記工程(1)及び(2)を含む、再生絶縁油の製造方法とした。
・工程(1):劣化絶縁油を白土処理する工程
・工程(2):前記工程(1)で得られる処理油と、硫黄分200質量ppm～2,500質量ppmの鉱油とを混合する工程
【選択図】なし
特許請求の範囲【請求項１】
下記工程（１）及び（２）を含む、再生絶縁油の製造方法。
・工程（１）：劣化絶縁油を白土処理する工程
・工程（２）：前記工程（１）で得られる処理油と、硫黄分２００質量ｐｐｍ～２，５００質量ｐｐｍの鉱油とを混合する工程
続きを表示（約 780 文字）【請求項２】
さらに、下記工程（３）を含む、請求項１に記載の再生絶縁油の製造方法。
・工程（３）：前記工程（２）で得られた混合油に対し、脱水処理を行う工程
【請求項３】
前記工程（３）における前記脱水処理が、白土処理であり、
前記工程（１）における前記白土処理の白土濃度が、前記工程（３）における前記白土処理の白土濃度よりも高濃度である、請求項２に記載の再生絶縁油の製造方法。
【請求項４】
前記工程（１）における前記白土処理の白土濃度が、前記劣化絶縁油１００質量部に対して、６質量部以下であり、
前記工程（３）における前記白土処理の白土濃度が、前記混合油１００質量部に対して、０．５質量部以上である、請求項３に記載の再生絶縁油の製造方法。
【請求項５】
前記工程（１）における前記白土処理の白土濃度が、前記劣化絶縁油１００質量部に対して、３質量部～６質量部であり、
前記工程（３）における前記白土処理の白土濃度が、前記混合油１００質量部に対して、０．５質量部～２質量部である、請求項３又は４に記載の再生絶縁油の製造方法。
【請求項６】
前記工程（２）における、前記処理油と前記鉱油との混合割合［処理油／鉱油］が、質量比で、８０／２０～９７／３である、請求項１～５のいずれか１項に記載の再生絶縁油の製造方法。
【請求項７】
前記工程（２）における、前記処理油と前記鉱油との混合割合［処理油／鉱油］が、質量比で、９０／１０～９５／５である、請求項１～６のいずれか１項に記載の再生絶縁油の製造方法。
【請求項８】
前記鉱油の硫黄分が２００質量ｐｐｍ～６００質量ｐｐｍである、請求項１～７のいずれか１項に記載の再生絶縁油の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、再生絶縁油の製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
電気絶縁油は、例えば、油入コンデンサ、油入ケーブル、油入変圧器、及び油入遮断器等の油入電気機器の絶縁材料として使用される。近年、環境への対応の観点から、海外では電気絶縁油品質の国際規格であるＩＥＣ６０２９６が改正され、未使用絶縁油と使用済み絶縁油を再生して得られる絶縁油（以下、「再生絶縁油」という）は品質上の区別なく同等に扱われるようになっている。
使用済み絶縁油を再生する方法としては、ろ過や遠心分離等の機械的方法、吸着法、化学的処理法などが知られている。
例えば、非特許文献１には、使用済み絶縁油に対し、活性白土を使用したパーコレーション法を用いて２段階で再生処理することにより、酸化安定性が新油と比べ劣るものの、新油に近い特性を有する再生絶縁油が得られることが記載されている。また、当該再生絶縁油に酸化防止剤を添加することで、酸化安定性が大幅に改善することも記載されている。
【先行技術文献】
【非特許文献】
【０００３】
「劣化絶縁油の吸着再生処理と安定性について」石油学会第４２回絶縁油分科会研究発表会予稿集、Ｎｏ．８、２０２２年
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、非特許文献１では、再生絶縁油自体の酸化安定性を新油と同等性能まで引き上げることについては十分に検討されていない。
【０００５】
そこで、本発明は、新油と同等性能の酸化安定性を示す再生絶縁油を製造する方法を提供することを課題とする。
【課題を解決するための手段】
【０００６】
本発明によれば、下記［１］が提供される。
［１］下記工程（１）及び（２）を含む、再生絶縁油の製造方法。
・工程（１）：劣化絶縁油を白土処理する工程
・工程（２）：前記工程（１）で得られる処理油と、硫黄分２００質量ｐｐｍ～２，５００質量ｐｐｍの鉱油とを混合する工程
【発明の効果】
【０００７】
本発明によれば、新油と同等性能の酸化安定性を示す再生絶縁油を製造する方法を提供することが可能となる。
【発明を実施するための形態】
【０００８】
本明細書に記載された数値範囲の上限値及び下限値は任意に組み合わせることができる。例えば、数値範囲として「Ａ～Ｂ」及び「Ｃ～Ｄ」が記載されている場合、「Ａ～Ｄ」及び「Ｃ～Ｂ」の数値範囲も、本発明の範囲に含まれる。
また、本明細書に記載された数値範囲「下限値～上限値」は、特に断りのない限り、下限値以上、上限値以下であることを意味する。
また、本明細書において、実施例の数値は、上限値又は下限値として用いられ得る数値である。
【０００９】
［再生絶縁油の製造方法］
本実施形態の再生絶縁油の製造方法は、下記工程（１）及び（２）を含む。
・工程（１）：劣化絶縁油を白土処理する工程
・工程（２）：前記工程（１）で得られる処理油と、硫黄分２００質量ｐｐｍ～２，５００質量ｐｐｍの鉱油とを混合する工程
【００１０】
本発明者は、上記課題を解決すべく、鋭意検討を行った。
その結果、劣化絶縁油を白土処理して得られた処理油と、鉱油とを混合することによって、上記課題を解決し得ることを見出した。
以下、各工程について、詳細に説明する。

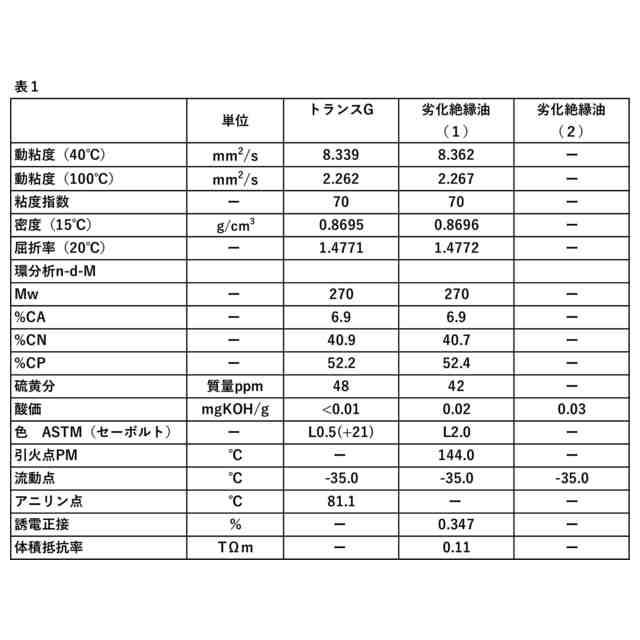

（【００１１】以降は省略されています）

関連特許
