公開番号2025143156
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042935
出願日2024-03-18
発明の名称転がり軸受
出願人NTN株式会社
代理人個人,個人,個人
主分類C10M 137/04 20060101AFI20250924BHJP(石油,ガスまたはコークス工業;一酸化炭素を含有する工業ガス;燃料;潤滑剤;でい炭)
要約【課題】電食によるリッジマークを抑制可能な転がり軸受を提供する。
【解決手段】転がり軸受1は、内輪2および外輪3と、この内輪2および外輪3間に介在する複数の玉4とを有し、グリース組成物7で潤滑される転がり軸受であって、定常運転状態における油膜パラメータΛが3よりも大きく、グリース組成物7は基油とリン系添加剤を含み、グリース組成物7全量に対するリン含有量が0.2質量%以上2.0質量%未満であり、リン系添加剤が、直鎖または分岐のアルキル基を有する脂肪族リン酸エステルである。

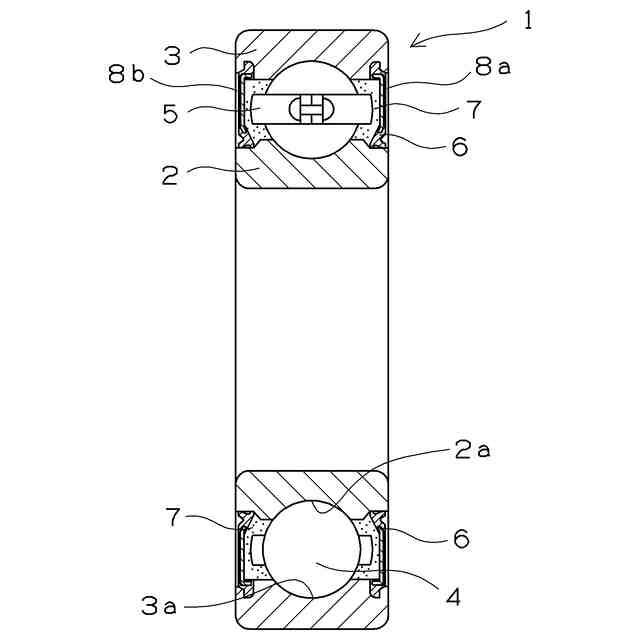

【選択図】図1
特許請求の範囲【請求項１】
内輪および外輪と、この内輪および外輪間に介在する複数の転動体とを有し、潤滑剤で潤滑される転がり軸受であって、
前記転がり軸受は、定常運転状態における油膜パラメータΛが３よりも大きく、前記潤滑剤は基油とリン系添加剤を含み、前記潤滑剤全量に対するリン含有量が０．２質量％以上２．０質量％未満であることを特徴とする転がり軸受。
続きを表示（約 670 文字）【請求項２】
前記リン系添加剤が、直鎖または分岐のアルキル基を有する脂肪族リン酸エステルであることを特徴とする請求項１記載の転がり軸受。
【請求項３】
前記脂肪族リン酸エステルは前記アルキル基を３つ有し、該アルキル基はいずれも炭素数２～８であることを特徴とする請求項２記載の転がり軸受。
【請求項４】
前記基油は、合成炭化水素油およびエステル油から選ばれる少なくとも１種であり、前記基油の４０℃における動粘度が１０ｍｍ
２
／ｓ～８０ｍｍ
２
／ｓであることを特徴とする請求項１または請求項２記載の転がり軸受。
【請求項５】
前記リン系添加剤が、直鎖または分岐のアルキル基を有する脂肪族リン酸エステルであり、前記脂肪族リン酸エステルは前記アルキル基を３つ有し、該アルキル基はいずれも炭素数２～８であり、
前記潤滑剤全量に対するリン含有量が０．５質量％以上２．０質量％未満であり、前記潤滑剤は硫黄系添加剤を含まないことを特徴とする請求項１記載の転がり軸受。
【請求項６】
前記潤滑剤は、潤滑油組成物であることを特徴とする請求項１または請求項２記載の転がり軸受。
【請求項７】
前記転がり軸受において、定常運転状態における最大面圧は０．３ＧＰａ～３ＧＰａであり、軸受回転速度は５００ｍｉｎ
－１
～２００００ｍｉｎ
－１
であることを特徴とする請求項１または請求項２記載の転がり軸受。

発明の詳細な説明【技術分野】
【０００１】
本発明は、潤滑剤で潤滑される転がり軸受に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

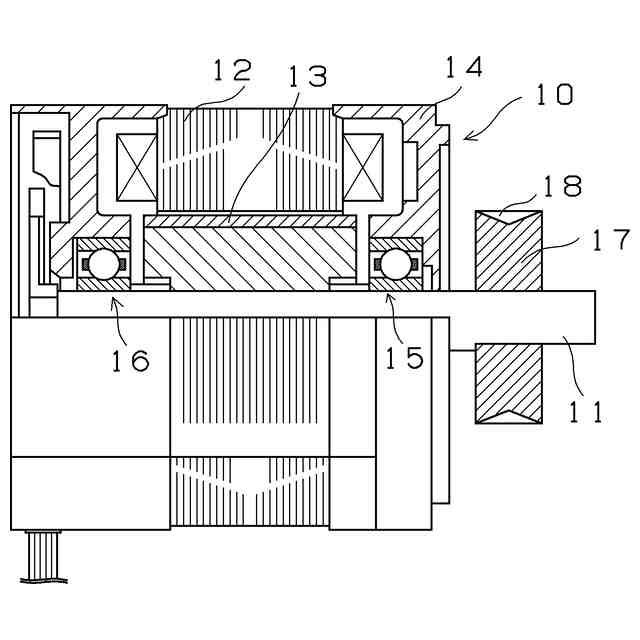

産業機械用モータで使用されているファンモータやサーボモータ、および、ＥＶ車やハイブリッド自動車で使用されている駆動用モータなどには、転がり軸受が使用されている。これらに使用される転がり軸受には潤滑性を付与するために潤滑剤が封入、または潤滑剤が接触部に侵入するような機構が施されている。
【０００３】
近年、産業機械用モータや駆動用モータでは、高効率化を図るべく、ほとんどのモータがインバータで制御されている。インバータ制御は、モータの設定回転数に合わせて、モータに入力される電圧と周波数を制御する。インバータのスイッチング周波数が高くなると、それに伴ってモータの軸電圧の発生頻度が高まる。その結果、インバータ駆動モータに組み込まれた転がり軸受において、外輪および内輪と転動体との間に電位差が生じることがある。この電位差が大きくなり、軸受内の軌道輪と転動体との間に形成される油膜の絶縁破壊電圧を超えると、軌道輪と転動体との間で放電が起こり、軸受の内部に電食と呼ばれる損傷を生じさせることがある。また、電源電圧が高電圧化すると、同じ出力であっても電流を小さくすることができ、ケーブルやインバータ素子の銅損を低減することができる。しかしながら、軸電位と接地電位の電位差が大きくなるため、油膜の絶縁破壊が生じやすくなる。
【０００４】
これら電食による軸受の損傷が進行すると、外輪や内輪の転走面にリッジマークと呼ばれる縞状の凹凸部が形成される。このリッジマークは、軸受の騒音や振動を招くおそれがある。このため、転走面へのリッジマークの発生を抑制するよう工夫した軸受の開発が進められている。
【０００５】
例えば、特許文献１には、パーフルオロポリエーテルおよびフルオロシリコーンの少なくとも一方からなる基油と、フッ素化合物などの増ちょう剤と、カーボンブラックを含む導電性グリースが記載されている。また、特許文献２には、軸受空間の端部を密封するシールとして、導電性シールを設けたことが記載されている。
【先行技術文献】
【特許文献】
【０００６】
特許第４５９９７６９号公報
特許第４１７７０５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記のように、軸受に導電性を付与する技術が知られている。しかし、特許文献１および特許文献２に記載されるような導電性グリースや導電性シールは、一般的に、体積抵抗率が１０
４
～１０
８
Ωｃｍと高い。このため、静電気の除去や帯電防止には効果があるものの、インバータに起因するモータの軸電圧が問題となる場合、抵抗が高いため軸電圧の発生を抑えることは困難であり、結果として、転がり軸受において潤滑剤による油膜の絶縁破壊が発生することがある。
【０００８】
本発明はこのような事情に鑑みてなされたものであり、電食によるリッジマークを抑制可能な転がり軸受を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明の転がり軸受は、内輪および外輪と、この内輪および外輪間に介在する複数の転動体とを有し、潤滑剤で潤滑される転がり軸受であって、上記転がり軸受は、定常運転状態における油膜パラメータΛが３よりも大きく、上記潤滑剤は基油とリン系添加剤を含み、上記潤滑剤全量に対するリン含有量が０．２質量％以上２．０質量％未満であることを特徴とする。ここで、定常運転状態とは、回転速度および荷重が概ね安定した主な運転状態を意味する。
【００１０】
上記リン系添加剤が、直鎖または分岐のアルキル基を有する脂肪族リン酸エステルであることを特徴とする。上記脂肪族リン酸エステルは上記アルキル基を３つ有し、該アルキル基はいずれも炭素数２～８であることを特徴とする。
（【００１１】以降は省略されています）
