特許ウォッチ

公開番号2025158204
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024060522
出願日2024-04-04
発明の名称トナー用結着樹脂組成物
出願人花王株式会社
代理人弁理士法人ユニアス国際特許事務所
主分類G03G 9/087 20060101AFI20251009BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】耐久性に優れるトナーを与えるトナー用結着樹脂組成物、及び該トナー用結着樹脂組成物を含有する静電荷像現像用トナーに関する。
【解決手段】非晶性ポリエステル樹脂A及びスチレン系樹脂Fを含有するトナー用結着樹脂組成物であって、非晶性ポリエステル樹脂Aが、脂肪族ジオールを含むアルコール成分と芳香族ジカルボン酸を含むカルボン酸成分との重縮合物であり、非晶性ポリエステル樹脂Aのエステル基濃度が、5.0mmol/g以上12.0mmol/g以下であり、
スチレン系樹脂Fの酸価が、120mgKOH/g以上320mgKOH/g以下である、トナー用結着樹脂組成物。
【選択図】なし
特許請求の範囲【請求項１】
非晶性ポリエステル樹脂Ａ及びスチレン系樹脂Ｆを含有するトナー用結着樹脂組成物であって、
非晶性ポリエステル樹脂Ａが、脂肪族ジオールを含むアルコール成分由来の構成成分と芳香族ジカルボン酸を含むカルボン酸成分由来の構成成分とを含み、非晶性ポリエステル樹脂Ａのエステル基濃度が、５．０ｍｍｏｌ／ｇ以上１２．０ｍｍｏｌ／ｇ以下であり、
スチレン系樹脂Ｆの酸価が、１２０ｍｇＫＯＨ／ｇ以上３２０ｍｇＫＯＨ／ｇ以下である、トナー用結着樹脂組成物。
続きを表示（約 340 文字）【請求項２】
スチレン系樹脂Ｆの含有量が、トナー用結着樹脂組成物中、５質量％以上３５質量％以下である、請求項１に記載のトナー用結着樹脂組成物。
【請求項３】
スチレン系樹脂Ｆの重量平均分子量が７，０００以上１００，０００以下である、請求項１又は２に記載のトナー用結着樹脂組成物。
【請求項４】
非晶性ポリエステル樹脂Ａが、更にポリエチレンテレフタレート由来の構成成分を含む、請求項１又は２に記載のトナー用結着樹脂組成物。
【請求項５】
結晶性ポリエステル樹脂Ｃを更に含有する、請求項１又は２に記載のトナー用結着樹脂組成物。
【請求項６】
請求項１又は２に記載のトナー用結着樹脂組成物を含有する、静電荷像現像用トナー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子写真法、静電記録法、静電印刷法等において形成される潜像の現像等に用いられるトナー用結着樹脂組成物、該トナー用結着樹脂組成物を含有する静電荷像現像用トナーに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
電子写真の分野においては、電子写真システムの発展に伴い、高画質化及び高速化に対応した静電荷像現像用トナー（以下、単に「トナー」ともいう。）の開発が求められている。
【０００３】
例えば、特許文献１には、耐加水分解性、低温定着性、耐ホットオフセット性、保存性及び耐久性に優れる電子写真用トナーを提供することを目的として、結着樹脂を含む原料を水系媒体中で粒子化する工程を含む方法により得られる電子写真用トナーであって、前記結着樹脂が、縮重合系樹脂とスチレン系樹脂とを含む複合樹脂を含有してなり、前記縮重合系樹脂が、水酸基が結合した第二級炭素原子を２つ以上有する脂肪族多価アルコール（アルコールＡ）を含有するアルコール成分とカルボン酸成分とを縮重合させて得られる樹脂である、電子写真用トナーが記載されている。
また、特許文献２には、低温定着性に優れ、かつ、帯電量分布の狭い静電荷像現像用トナーの製造方法を提供することを目的として、非晶性樹脂及び結晶性樹脂を同一又は異なる粒子に含有する樹脂粒子を、水系媒体中で凝集させる工程及び融着させる工程を含む、静電荷像現像用トナーの製造方法であって、前記非晶性樹脂が、炭素数２以上５以下の脂肪族ジオールを含むアルコール成分（ａ）とカルボン酸成分（ｂ）との重縮合物である非晶性ポリエステル樹脂（Ａ）を含有し、前記結晶性樹脂が、エチレングリコールを含むアルコール成分（ｃ）とカルボン酸成分（ｄ）との重縮合物である結晶性ポリエステル樹脂（Ｃ）を含有する、静電荷像現像用トナーの製造方法が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－１０７６７５号公報
特開２０２３－９８７１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
スチレン重合体はポリエステル樹脂に比べて疎水的であることから、離型剤等の疎水的な材料の分散性が良好であり、耐久性を向上させるために、スチレン重合体を結着樹脂に含有させることは有用である。しかしながら、非晶性ポリエステル樹脂を含有するトナー用結着樹脂においては、非晶性ポリエステル樹脂とスチレン重合体は親和性が低く、トナー中でのスチレン重合体の分散性が低いため、非晶性ポリエステル樹脂とスチレン重合体との界面で割れが生じて、トナーの耐久性を向上させることが出来ないという課題があった。
【０００６】
本発明は、耐久性に優れるトナーを与えるトナー用結着樹脂組成物、及び該トナー用結着樹脂組成物を含有する静電荷像現像用トナーに関する。
【課題を解決するための手段】
【０００７】
本発明らは、鋭意検討の結果、アルコール成分に脂肪族ジオールを含有する非晶性ポリエステル樹脂を用いる場合に、当該非晶性ポリエステル樹脂のエステル基濃度を特定の範囲内に制御し、かつ、特定の範囲内の酸価を有するスチレン系樹脂と組み合わせて含有させたトナー用結着樹脂組成物が、静電荷像現像用トナーの耐久性を向上させられることを見出した。
本発明は、以下の〔１〕又は〔２〕に関する。
〔１〕非晶性ポリエステル樹脂Ａ及びスチレン系樹脂Ｆを含有するトナー用結着樹脂組成物であって、
非晶性ポリエステル樹脂Ａが、脂肪族ジオールを含むアルコール成分と芳香族ジカルボン酸を含むカルボン酸成分との重縮合物であり、非晶性ポリエステル樹脂Ａのエステル基濃度が、５．０ｍｍｏｌ／ｇ以上１２．０ｍｍｏｌ／ｇ以下であり、
スチレン系樹脂Ｆの酸価が、１２０ｍｇＫＯＨ／ｇ以上３２０ｍｇＫＯＨ／ｇ以下である、トナー用結着樹脂組成物。
〔２〕〔１〕に記載のトナー用結着樹脂組成物を含有する、静電荷像現像用トナー。
【発明の効果】
【０００８】
本発明によれば、耐久性に優れるトナーを与えるトナー用結着樹脂組成物、並びに該トナー用結着樹脂組成物を含有する静電荷像現像用トナーが提供される。
【発明を実施するための形態】
【０００９】
［トナー用結着樹脂組成物］

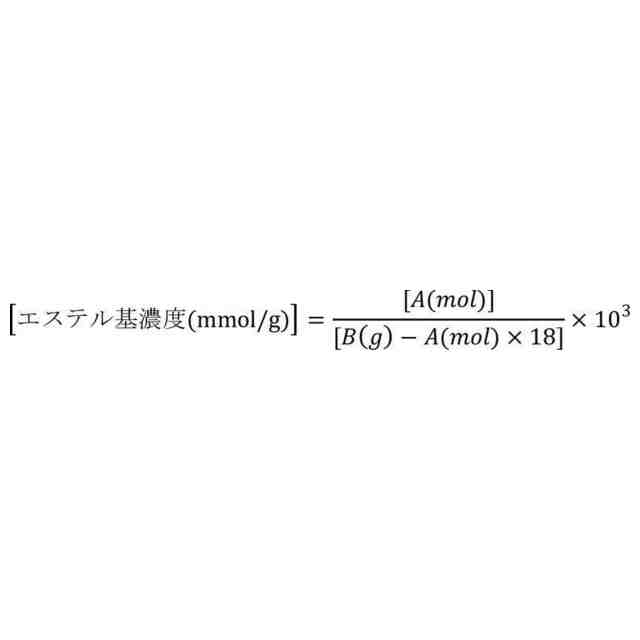

本発明に係るトナー用結着樹脂組成物は、非晶性ポリエステル樹脂Ａ及びスチレン系樹脂Ｆを含有し、非晶性ポリエステル樹脂Ａが、脂肪族ジオールを含むアルコール成分と芳香族ジカルボン酸を含むカルボン酸成分との重縮合物であり、非晶性ポリエステル樹脂Ａのエステル基濃度が、５．０ｍｍｏｌ／ｇ以上１２．０ｍｍｏｌ／ｇ以下であり、スチレン系樹脂Ｆの酸価が、１２０ｍｇＫＯＨ／ｇ以上３２０ｍｇＫＯＨ／ｇ以下である。
以上の構成によれば、耐久性に優れるトナーを与えるトナー用結着樹脂組成物、並びに該トナー用結着樹脂組成物を含有した静電荷像現像用トナーを提供することができる。
【００１０】
上記効果が得られる理由は定かではないが、以下のように推定される。
酸価が１２０ｍｇＫＯＨ／ｇ以上のスチレン系樹脂Ｆを、原料のアルコール成分に脂肪族ジオールを含む非晶性ポリエステル樹脂と組み合わせてトナーに含有させることにより、トナー中にスチレン系樹脂が均質に分散しやすい。これは、前記非晶性ポリエステル樹脂のエステル基濃度が比較的高く、エステル基とスチレン系樹脂のカルボン酸部位とが相互作用することによるものと考えられる。スチレン系樹脂の非晶性ポリエステル樹脂中における分散性が向上し、両者の界面強度が高まることで、トナーが割れにくくなり、耐久性が向上した。
（【００１１】以降は省略されています）

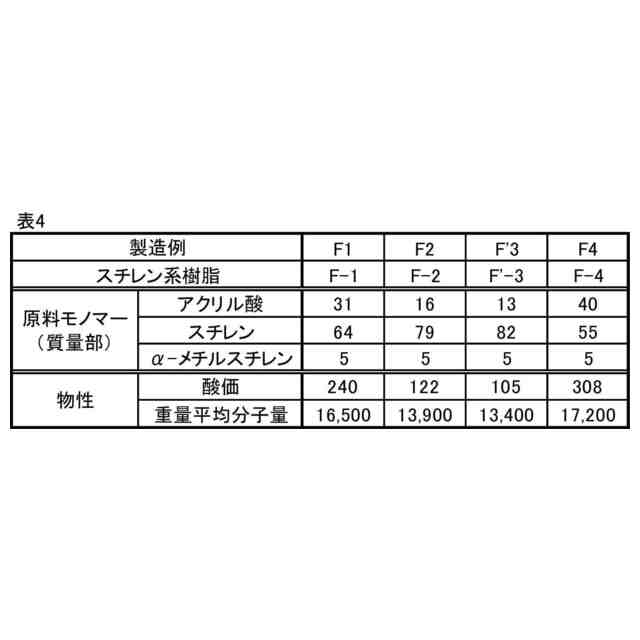

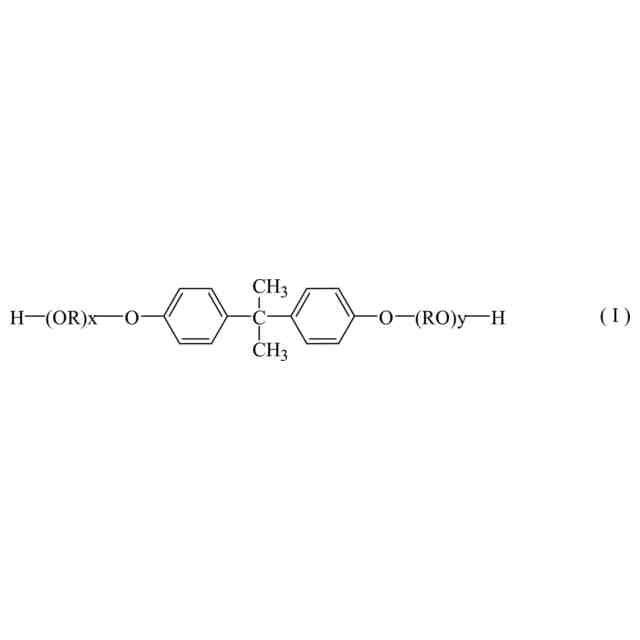

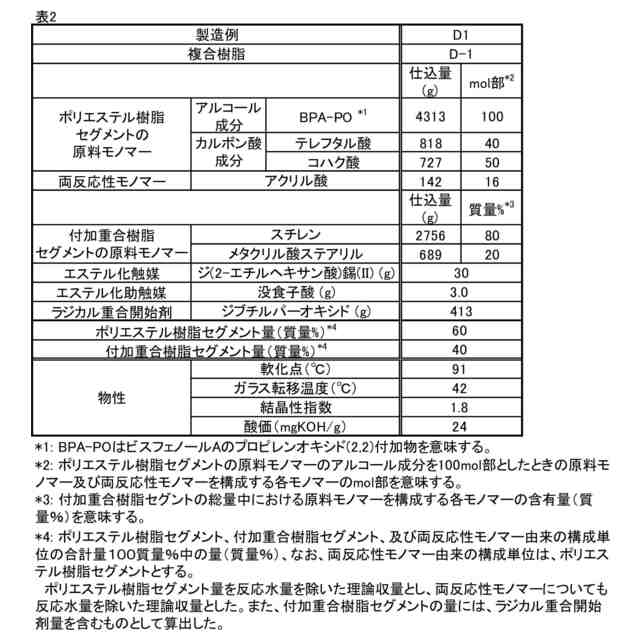

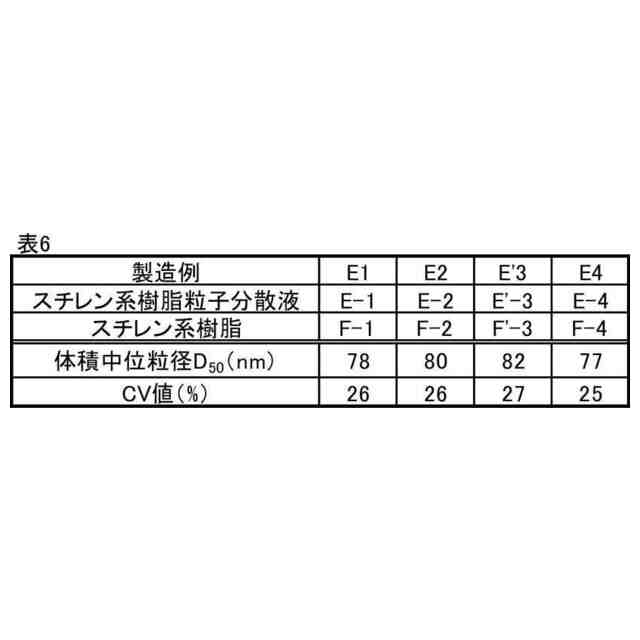

関連特許
