公開番号2025158795
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061676
出願日2024-04-05
発明の名称表示装置
出願人アルプスアルパイン株式会社
代理人個人,個人,個人,個人
主分類G02B 30/56 20200101AFI20251009BHJP(光学)
要約【課題】空中像の輝度を保ちつつ光源を見え難くする表示装置を提供する。

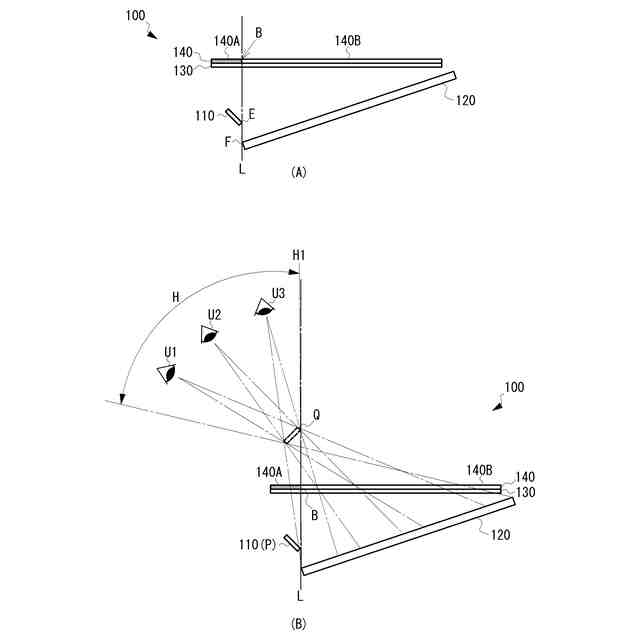

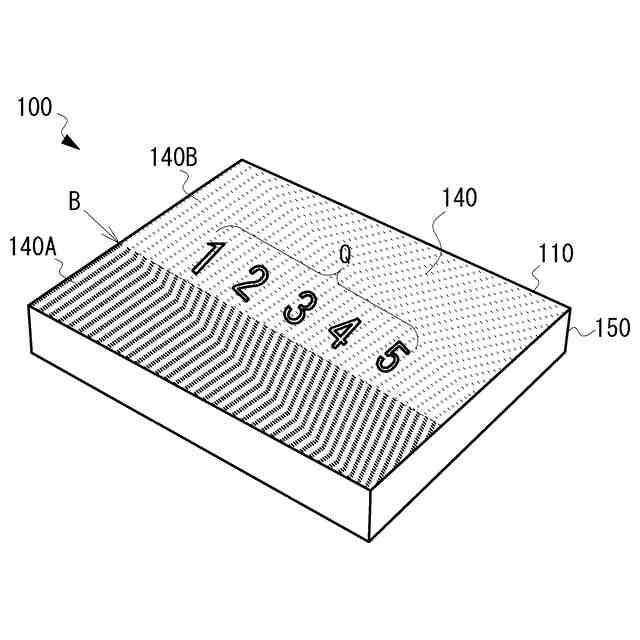

【解決手段】本発明に係る空中像の表示装置100は、基準線Lの一方の側に傾斜して配置された光源110と、基準線Lの他方の側に傾斜して配置された再帰反射部材120と、光源110および再帰反射部材120に対向するように配置された偏光ビームスプリッター130と、偏光ビームスプリッター130上に形成された透過フィルム140とを有する。透過フィルム140は、透過率が低い領域140Aと透過率が高い領域140Bとを含み、透過率が低い領域140Aは、空中像の見える範囲において光源110を見え難くする。
【選択図】図2
特許請求の範囲【請求項１】
再帰反射を利用して空中像を表示可能な表示装置であって、
基準線の一方の側に傾斜して配置された光源と、
前記基準線の他方の側に傾斜して配置された再帰反射部材と、
前記光源および前記再帰反射部材に対向するように配置された偏光ビームスプリッターと、
前記偏光ビームスプリッター上に形成された透過フィルムとを有し、
前記透過フィルムは、空中像の見える範囲において前記光源が見づらくなるような透過率が低い領域を有する、表示装置。
続きを表示（約 350 文字）【請求項２】
前記透過フィルムは、前記透過率が低い領域から透過率が徐々に高くなる領域を含む、請求項１に記載の表示装置。
【請求項３】
前記透過率が低い領域は、空中像の一部でも見える範囲おいて空中像を欠けさせない範囲である、請求項１に記載の表示装置。
【請求項４】
前記透過率が低い領域は、空中像の端部と前記光源の端部とを結ぶ直線が前記透過フィルムと交差する位置に基づき決定される、請求項３に記載の表示装置。
【請求項５】
前記基準線は、偏光ビームスプリッターの主面と直交し、前記光源の主面と直交する光軸と前記基準線との成す角が９０度未満であり、前記反射部材の主面と直交する光軸と前記基準線との成す角が９０度未満である、請求項１に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、再帰反射を利用して空中に映像を表示する機能を備えた表示装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
再帰反射を用いた空中表示（ＡｅｒｉａｌＩｍａｇｉｎｇｂｙＲｅｔｒｏ－Ｒｅｆｌｅｃｔｉｏｎ：ＡＩＲＲ）が知られている。例えば、特許文献１の空中像表示装置は、再帰反射部材で正反射された光が観察範囲に入らないように光源および再帰反射部材を位置決めする構成を開示している。また、特許文献２の空中像表示装置は、ディプレイ光源の傾斜角およびビームスプリッターの傾斜角を可変することにより、空中像にディスプレイ光源の元映像が入り込まないようにする構成を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１５０２４５号公報
特開２０２２－１８０８１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ＡＩＲＲ方式の表示装置では、空中映像を創出する技術の一つとして、偏光ビームスプリッターと再帰反射板を使ったものがある。この方式では、空中像の元映像を偏光ビームスプリッターと再帰反射板で透過と反射をさせた先に空中像が結像するため、空中像を見る角度によって、観察者から元映像であるディスプレイ光源やＬＥＤ光源が見えてしまい、観察者が空中像と光源のどちらを見て良いのか迷ってしまい、違和感を与えてしまう。
【０００５】

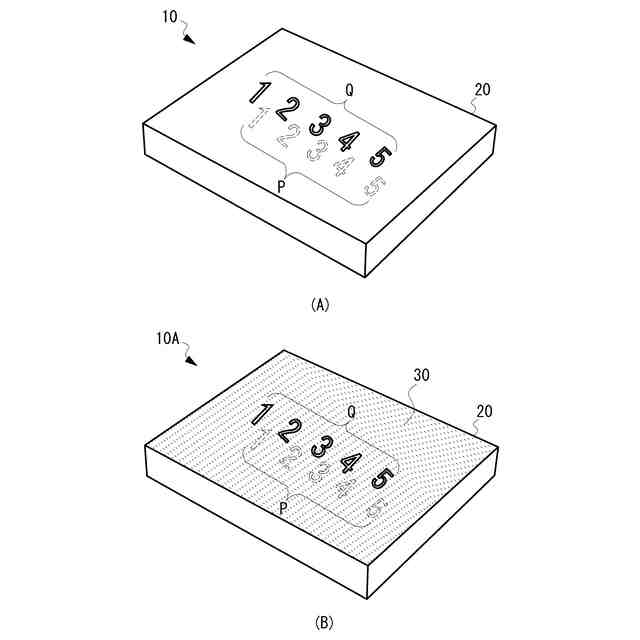

図１（Ａ）は、従来の空中像表示装置の一例を示す斜視図である。空中像表示装置１０は、表面に偏光ビームスプリッターを搭載した筐体２０内に光源や再帰反射部材等の光学系を収容し、筐体２０の上方に空中像Ｑ（１、２、３、４、５の数字）を表示する。しかし、空中像Ｑを見る角度によって、筐体２０の内部の光源（元映像Ｐ）が見えてしまう。
【０００６】
特許文献２では、観察者に元映像が見えないようにディスプレイ光源の角度を制限させているが、この方法では、空中像の傾きが制限される、あるいは製品の厚みが大きくなるといった課題がある。
【０００７】
他方、図１（Ｂ）に示す空中像表示装置１０Ａでは、一定の透過率で光を透過させることができる加飾シート（透過フィルム）３０を筐体２０の表面に形成し、空中像Ｑを映しつつ筐体２０の内部を隠蔽している。しかし、この方法は、加飾シート３０が同一の透過率であり、加飾シート３０の透過率が低いと、空中像Ｑの輝度が低下してしまう。逆に、加飾シート３０の透過率を上げると、空中像Ｑの輝度低下を抑えることができるが、筐体２０の内部の隠蔽性が低下するトレードオフの関係がある。
【０００８】
本発明は、このような従来の課題を解決し、空中像の輝度を保ちつつ光源を見え難くする表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明に係る表示装置は、再帰反射を利用して空中像を表示可能なものであって、基準線の一方の側に傾斜して配置された光源と、前記基準線の他方の側に傾斜して配置された再帰反射部材と、前記光源および前記再帰反射部材に対向するように配置された偏光ビームスプリッターと、前記偏光ビームスプリッター上に形成された透過フィルムとを有し、前記透過フィルムは、空中像の見える範囲において前記光源が見づらくなるような透過率が低い領域を有する。
【００１０】
ある態様では、前記透過フィルムは、前記透過率が低い領域から透過率が徐々に高くなる領域を含む。ある態様では、前記透過率が低い領域は、空中像の一部でも見える範囲おいて空中像を欠けさせない範囲である。ある態様では、前記透過率が低い領域は、空中像の端部と前記光源の端部とを結ぶ直線が前記透過フィルムと交差する位置に基づき決定される。ある態様では、前記基準線は、偏光ビームスプリッターの主面と直交し、前記光源の主面と直交する光軸と前記基準線との成す角が９０度未満であり、前記反射部材の主面と直交する光軸と前記基準線との成す角が９０度未満である。
【発明の効果】
（【００１１】以降は省略されています）
