公開番号2025164375
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068316
出願日2024-04-19
発明の名称放音制御装置
出願人ヤマハ株式会社
代理人個人
主分類H04R 1/34 20060101AFI20251023BHJP(電気通信技術)
要約【課題】特定周波数帯域の音が所望の音圧で聴取されるように調整する放音制御装置を提供する。
【解決手段】放音制御装置200は、スピーカユニット100の振動板120の放音面に先端部が対向する先細り形状のディフューザ230と、振動板120の振動軸Zを囲み、振動板120から放射される音を通過させてディフューザ230側に伝搬させる開口部201を有する第1ウェーブガイド210と、を有し、開口部201の振動軸Zからの距離が振動軸Z廻りの円周方向に沿って変化する。
【選択図】図1
特許請求の範囲【請求項１】
振動板の放音面に先端部が対向する先細り形状のディフューザと、
前記振動板の振動軸を囲み、前記振動板から放射される音を通過させて前記ディフューザ側に伝搬させる第１開口部を有する第１ウェーブガイドと、を有し、
前記第１の開口部の前記振動軸からの距離が前記振動軸廻りの円周方向に沿って変化する放音制御装置。
続きを表示（約 310 文字）【請求項２】
前記振動軸の方向において、前記振動板と前記ディフューザの間に前記第１ウェーブガイドの前記第１開口部が位置する請求項１に記載の放音制御装置。
【請求項３】
前記第１開口部は、前記振動軸からの距離が増加する切り欠き部を有する請求項１に記載の放音制御装置。
【請求項４】
前記第１開口部を囲む第２開口部を有し、前記第１ウェーブガイドを囲む第２ウェーブガイドを有する請求項１に記載の放音制御装置。
【請求項５】
前記第１ウェーブガイドにおいて２つの切り欠き部に挟まれた領域と、前記ディフューザとを連結する連結部を有する請求項３に記載の放音制御装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、スピーカの指向性を制御する放音制御装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
振動板を振動させるダイナミック型スピーカ等のスピーカは、正面方向の指向性が強い。このため、電子楽器等では、スピーカの正面にディフューザと呼ばれる放音制御装置が配置され、スピーカから放音される音が拡散される。例えば特許文献１に開示された放音制御装置では、先端を振動板に対向させた円錐形状のディフューザがスピーカの正面に配置される。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３２４１９０７号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、スピーカには、例えば中音域再生専用スピーカなど、特定周波数帯域の音が所望の音圧で聴取されることが要求されるスピーカがある。しかしながら、上述の従来の放音制御装置は、特定周波数帯域の音が所望の音圧で聴取されるように調整することが困難であるという問題があった。
【０００５】
この発明は以上のような事情に鑑みてなされたものであり、特定周波数帯域の音が所望の音圧で聴取されるように調整することが可能な放音制御装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
この発明は、振動板の放音面に先端部が対向する先細り形状のディフューザと、前記振動板の振動軸を囲み、前記振動板から放射される音を通過させて前記ディフューザ側に伝搬させる第１開口部を有する第１ウェーブガイドと、を有し、前記第１の開口部の前記振動軸からの距離が前記振動軸廻りの円周方向に沿って変化する放音制御装置を提供する。
【図面の簡単な説明】
【０００７】
この発明の一実施形態である放音制御装置およびスピーカユニットの断面図である。
同放音制御装置の平面図である。
同放音制御装置の断面図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照し、この発明の実施形態について説明する。
【０００９】

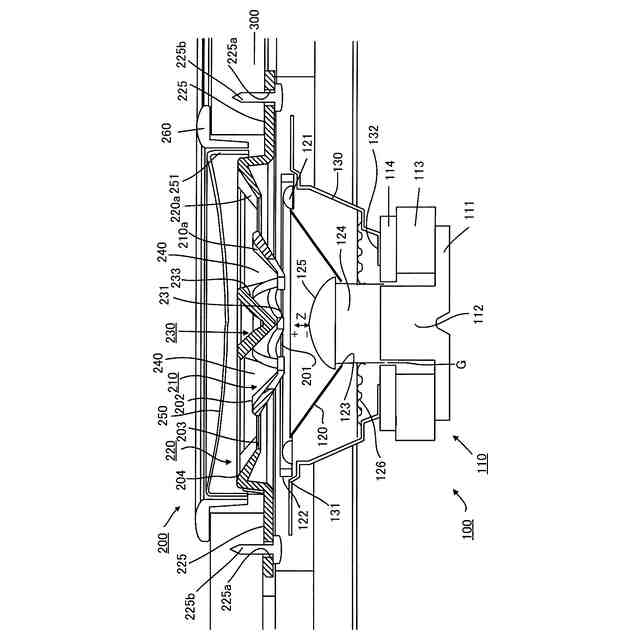

図１は、この発明の一実施形態である放音制御装置２００と、同放音制御装置２００が取り付けられたスピーカユニット１００の構成を示す断面図である。この放音制御装置２００およびスピーカユニット１００は、鍵盤電子楽器の筐体内に設置される。
【００１０】
スピーカユニット１００は、軸対称形状、具体的にはコーン形状の振動板１２０を振動軸Ｚ方向に振動させて放音を行う装置である。本実施形態におけるスピーカユニット１００は、中音域再生用のスコーカである。また、本実施形態では、振動板１２０の中心軸（あるいは対称軸）が振動軸Ｚである。なお、以下では、図１における上側を＋Ｚ側または＋Ｚ方向、下側を－Ｚ側または－Ｚ方向と表記する場合がある。後述する図２および図３においても同様である。
（【００１１】以降は省略されています）
