公開番号2025115524
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010019
出願日2024-01-26
発明の名称リード
出願人ヤマハ株式会社
代理人弁理士法人旺知国際特許事務所
主分類G10D 9/035 20200101AFI20250731BHJP(楽器;音響)
要約【課題】吹奏感および発音性に優れ、かつ、安定的に取り付け可能なリードを提供する。
【解決手段】リードは、第1面と前記第1面とは反対の第2面とを有し、第1方向に延びる基材部と、基材部から第1方向に沿って延びるヴァンプと、を有し、第1面および第2面のうちの一方または両方には、第1方向と交差する第2方向に沿って延びる少なくとも1つの溝が設けられる。
【選択図】図2
特許請求の範囲【請求項１】
第１面と前記第１面とは反対の第２面とを有し、第１方向に延びる基材部と、
前記基材部から前記第１方向に沿って延びるヴァンプと、を有し、
前記第１面および前記第２面のうちの一方または両方には、前記第１方向と交差する第２方向に沿って延びる少なくとも１つの溝が設けられる、
リード。
続きを表示（約 560 文字）【請求項２】
前記第１面は、マウスピースに接触する面であり、
前記少なくとも１つの溝は、前記第２面に設けられる、
請求項１に記載のリード。
【請求項３】
前記少なくとも１つの溝の底と前記第１面との間の距離は、前記基材部の前記第２方向での中央から端に向けて、短くなる、
請求項２に記載のリード。
【請求項４】
前記少なくとも１つの溝は、前記第１方向に沿って配列される複数の溝である、
請求項２に記載のリード。
【請求項５】
前記複数の溝の底と前記第１面との間の距離は、前記ヴァンプに近い溝のほど短くなる、
請求項４に記載のリード。
【請求項６】
前記少なくとも１つの溝の幅は、幅の一定でない溝を含む、
請求項１に記載のリード。
【請求項７】
前記基材部および前記ヴァンプのそれぞれは、樹脂組成物で構成される、
請求項１に記載のリード。
【請求項８】
前記樹脂組成物は、エンジニアリングプラスチックを含む、
請求項７に記載のリード。
【請求項９】
前記少なくとも１つの溝は、前記ヴァンプに設けられていない、
請求項１に記載のリード。

発明の詳細な説明【技術分野】
【０００１】
本開示は、リードに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
サックスまたはクラリネット等の管楽器のマウスピースには、一般に、発音のための振動を生じさせるリードが取り付けられる。近年では、葦等の天然素材で構成される従前のリードのほか、樹脂製のリードが実用化されている。樹脂製のリードでは、樹脂の比重が葦の比重よりも大きいので、できるだけ比重の低い樹脂が好まれる。また、樹脂製のリードでは、リードの質量を軽くするために、葦のリードよりも薄く設計される場合が多い。
【０００３】
特許文献１には、リードのヒール部分を薄くすることが開示される。また、特許文献２には、リードのヒール部分にヒールの長手方向に沿って延びる溝を形成することが開示される。
【先行技術文献】
【特許文献】
【０００４】
米国特許第７９０２４４３号明細書
米国特許第８７６６０７２号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載のリードでは、一般的なマウスピースおよびリガチャーを用いた場合、マウスピースおよびリガチャーの組み合わせによっては、ヒール部分の厚さが薄すぎてしまうので、マウスピースに対してリードを安定的に取り付けることができない。
【０００６】
特許文献２に記載のリードでは、溝を省略した態様に比べてリードの質量が軽くなるものの、リードの撓みには影響がないため、発音性への貢献は無い。
【０００７】
以上の事情を考慮して、本開示のひとつの態様は、吹奏感および発音性に優れ、かつ、安定的に取り付け可能なリードの提供を目的とする。
【課題を解決するための手段】
【０００８】
以上の課題を解決するために、本開示の好適な態様に係るリードは、第１面と前記第１面とは反対の第２面とを有し、第１方向に延びる基材部と、前記基材部から前記第１方向に沿って延びるヴァンプと、を有し、前記第１面および前記第２面のうちの一方または両方には、前記第１方向と交差する第２方向に沿って延びる少なくとも１つの溝が設けられる。
【図面の簡単な説明】
【０００９】

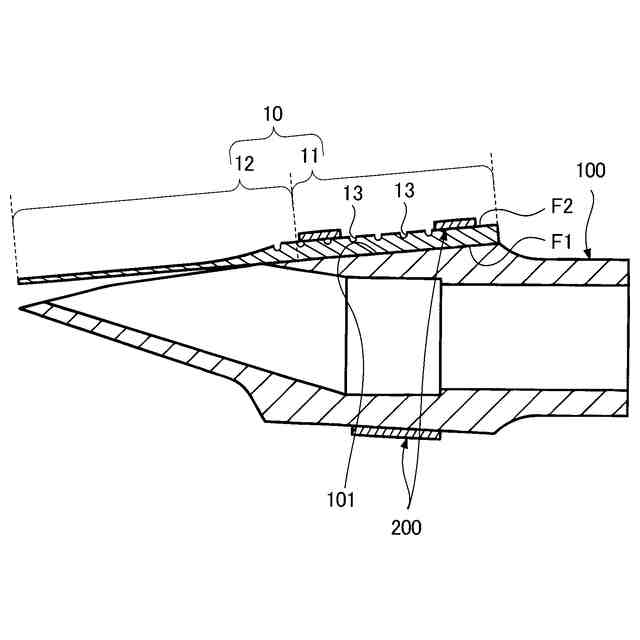

実施形態に係るリードを取り付けたマウスピースの断面図である。

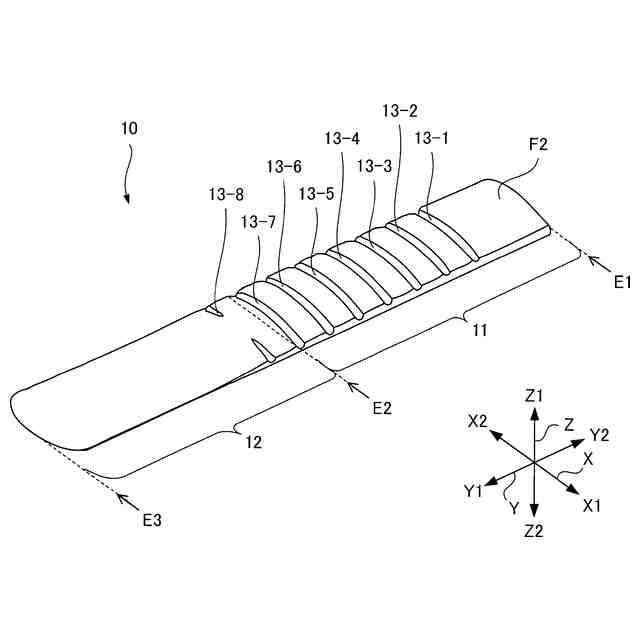

実施形態に係るリードの斜視図である。

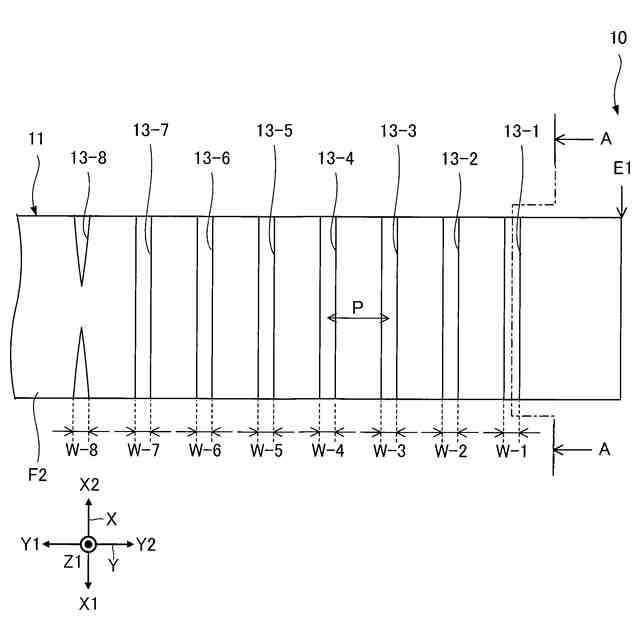

実施形態に係るリードの平面図である。

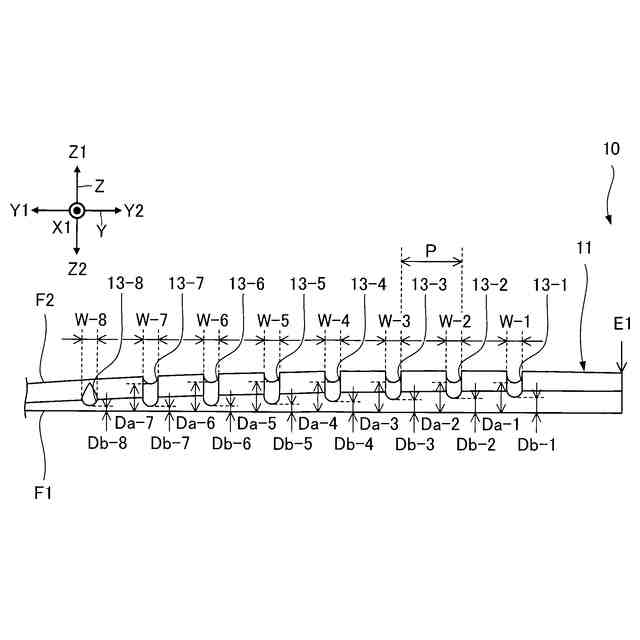

実施形態に係るリードの側面図である。

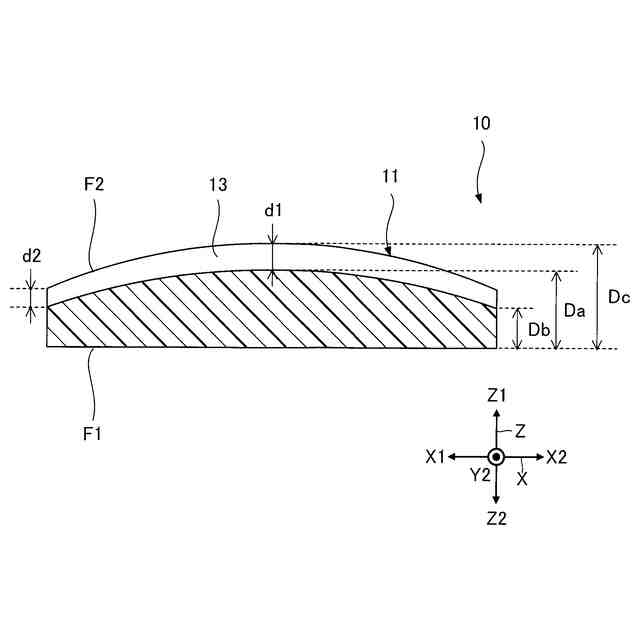

図３中のＡ－Ａ線断面図である。

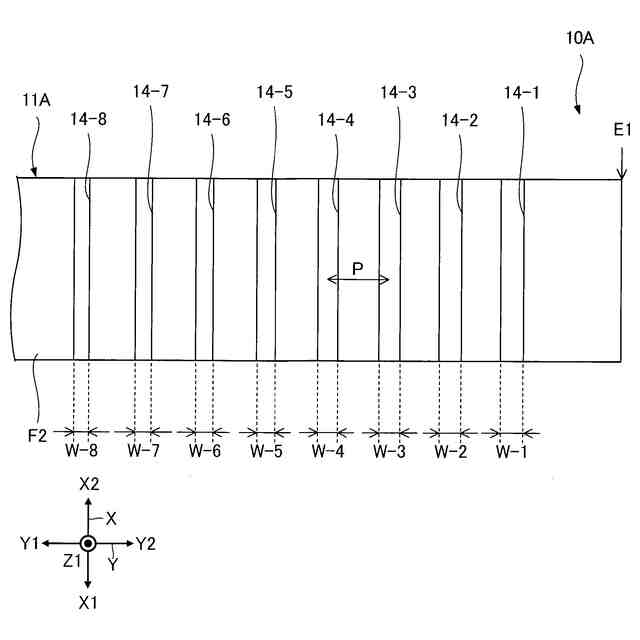

変形例１に係るリードの平面図である。
変形例２に係るリードの平面図である。

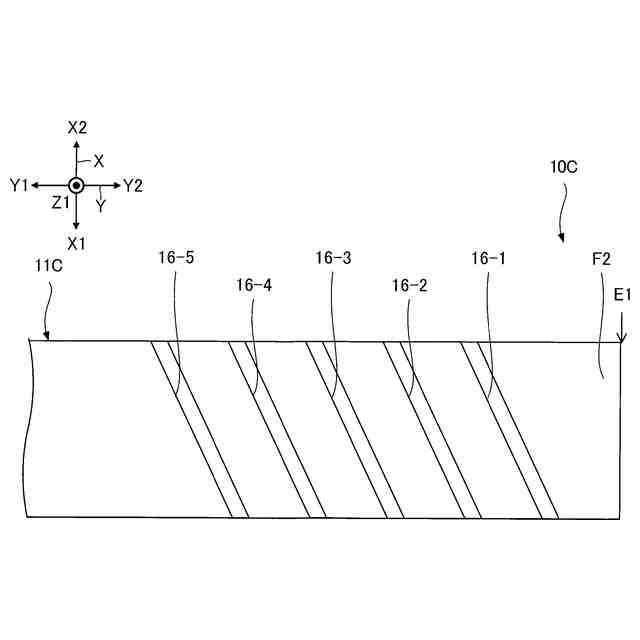

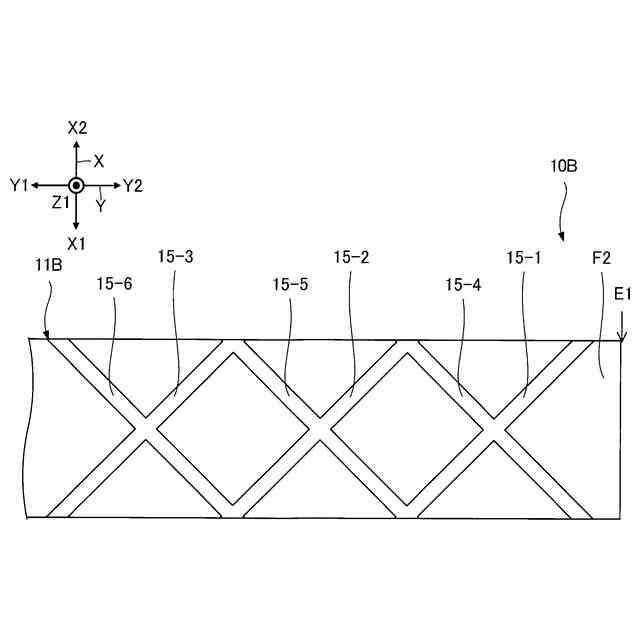

変形例３に係るリードの平面図である。

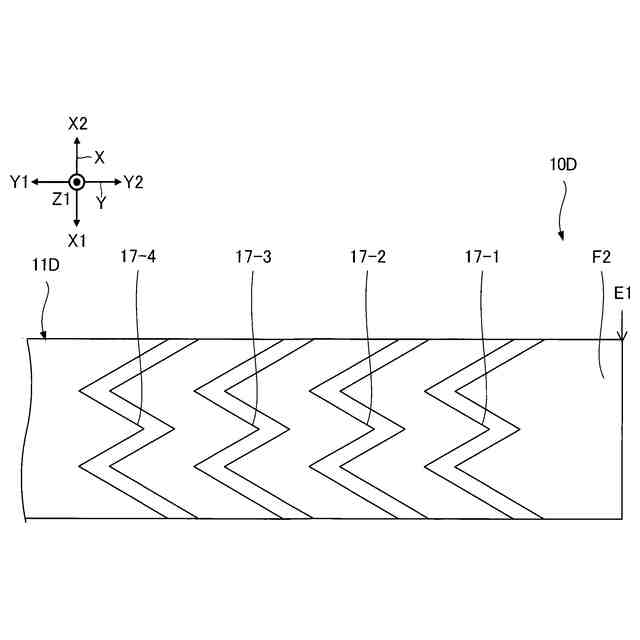

変形例４に係るリードの平面図である。
変形例５に係るリードの平面図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施形態について図面を参照して説明する。なお、図面において各部の寸法および縮尺は実際のものと適宜に異ならせてある。また、以下に記載する実施形態は、本開示の好適な具体例である。このため、本実施形態には、技術的に好ましい種々の限定が付されている。しかし、本開示の範囲は、以下の説明において特に本開示を限定する旨の記載がない限り、これらの形態に限られるものではない。
（【００１１】以降は省略されています）
