発明の名称スクリーンユニット
出願人ヤマハ株式会社
代理人弁理士法人楓国際特許事務所
主分類G03B 21/58 20140101AFI20250902BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】様々な設備の会場で設置可能であり、簡単に投影面積を変更するスクリーンを提供する。
【解決手段】スクリーンユニットは、スクリーンとして機能し、複数の個別パネルに分解可能に構成されるパネルと、前記パネルを背面から保持するフレームと、前記複数の個別パネルの前面に、前記複数の個別パネル間の隙間を覆うように配置され、映像を投影可能な隙間部材と、を有する。
【選択図】図8
特許請求の範囲【請求項１】
スクリーンとして機能し、複数の個別パネルに分解可能に構成されるパネルと、
前記パネルを背面から保持するフレームと、
前記複数の個別パネルの前面に、前記複数の個別パネル間の隙間を覆うように配置され、映像を投影可能な隙間部材と、
を有する、
スクリーンユニット。
続きを表示（約 1,300 文字）【請求項２】
スクリーンとして機能し、複数の個別パネルに分解可能に構成されるパネルと、
前記パネルを背面から保持するフレームと、
を有し、
前記複数の個別パネルはそれぞれ、
板材と、
スクリーン部材と、
該板材および該スクリーン部材の間に配置される遮光材と、
を有する、
スクリーンユニット。
【請求項３】
スクリーンとして機能するパネルと、
前記パネルを背面から保持するフレームと、
を有し、
前記パネルは、複数の個別パネルに分解可能に構成され、
前記フレームは、前記複数の個別パネルのそれぞれを磁力によって保持する、
スクリーンユニット。
【請求項４】
前記フレームは、前記複数の個別パネルのそれぞれの四隅を保持する、
請求項１乃至請求項３のいずれか一項に記載のスクリーンユニット。
【請求項５】
前記フレームは、前記複数の個別パネルのそれぞれを磁力によって保持する、
請求項１または請求項２に記載のスクリーンユニット。
【請求項６】
前記複数の個別パネルの前面に、前記複数の個別パネル間の隙間を覆うように配置され、映像を投影可能な隙間部材をさらに有する、
請求項２に記載のスクリーンユニット。
【請求項７】
前記複数の個別パネルはそれぞれ、
板材と、
該板材の前面に配置される第１スクリーン部材と、
該第１スクリーン部材の前面に配置され、正面視して前記第１スクリーン部材の面積よりも小さい面積を有し、前記第１スクリーン部材の一部を露出させる第２スクリーン部材と、
を有し、
前記隙間部材は、前記複数の個別パネルを並べたときに前記露出する部分を覆うように配置される
請求項１に記載のスクリーンユニット。
【請求項８】
前記複数の個別パネルに含まれる一の個別パネルが有する前記スクリーン部材は、前記一の個別パネルに隣接する他の個別パネルの正面の一部を覆う
請求項２に記載のスクリーンユニット。
【請求項９】
前記フレームは、
複数のブロックと、
前記複数のブロックを縦または横方向に並んで連結する複数の連結フレームと、
を有する、
請求項１乃至請求項８のいずれか１項に記載のスクリーンユニット。
【請求項１０】
前記複数のブロックは、複数の前面ブロックおよび複数の後面ブロックを含み、
前記フレームは、
前記複数の前面ブロックおよび前記複数の後面ブロックを前後に連結する複数の連結部材と、
前記複数の後面ブロックを縦または横方向に並んで連結するベースと、
を有し、
前記複数の連結フレームは、前記複数の前面ブロックおよび前記複数の後面ブロックを縦または横方向に並んで連結する、
請求項９に記載のスクリーンユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明の一実施形態は、スクリーンユニットに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、スクリーンは、主に水平方向に長いバーにスクリーンを吊るすタイプ、あるいは、金属フレームにスクリーンを貼るタイプ等があった。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２００８／１１１１４３号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
これらのスクリーンは、天井に吊り下げるための構造物が必要であった。
【０００５】
また、従来のスクリーンは、投影面積を用意に変更することができず、様々な設備の会場で使用することができない課題があった。イベントの運営者は、大きな会場では面積の大きいスクリーンを用意するが、仮に会場の入口が狭い場合、面積の大きいスクリーンを持ち込むことは容易ではない。
【０００６】
そこで、本実施形態は、様々な設備の会場で設置可能であり、簡単に投影面積を変更するスクリーンを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一実施形態に係るスクリーンユニットは、スクリーンとして機能するパネルと、前記パネルを背面から保持するフレームと、を有し、前記パネルは、複数の個別パネルに分解可能に構成されている。
【発明の効果】
【０００８】
本発明の一実施形態によれば、様々な設備の会場で設置可能であり、簡単に投影面積を変更することができる。
【図面の簡単な説明】
【０００９】

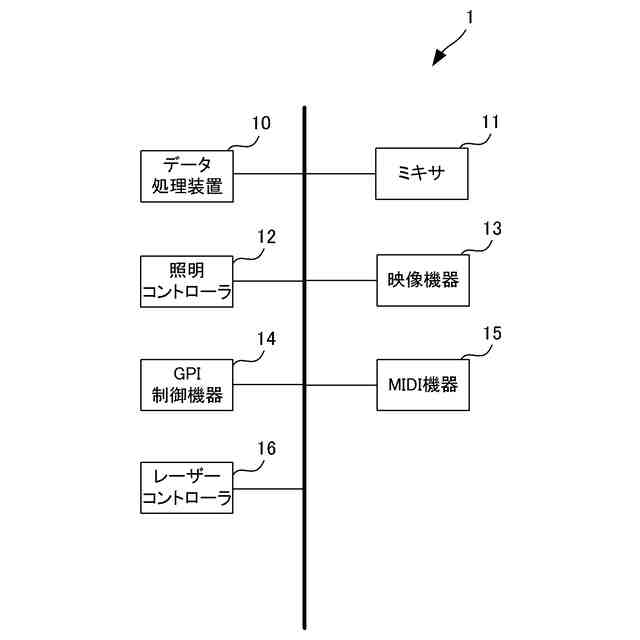

データ処理システム１の構成を示すブロック図である。

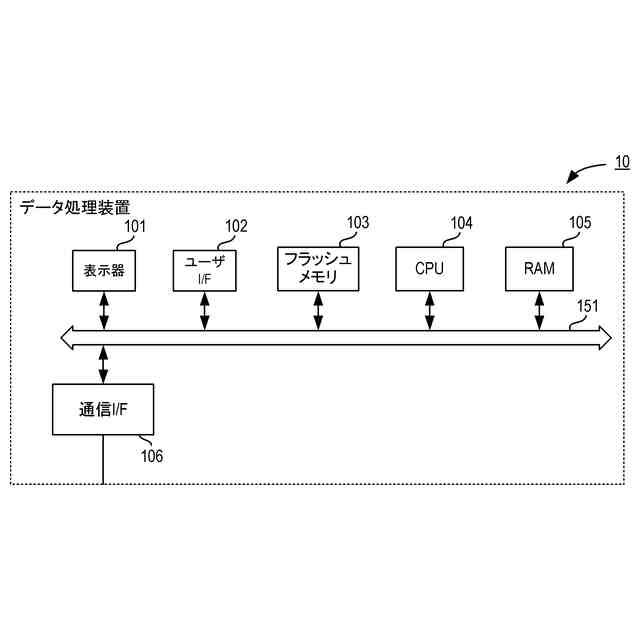

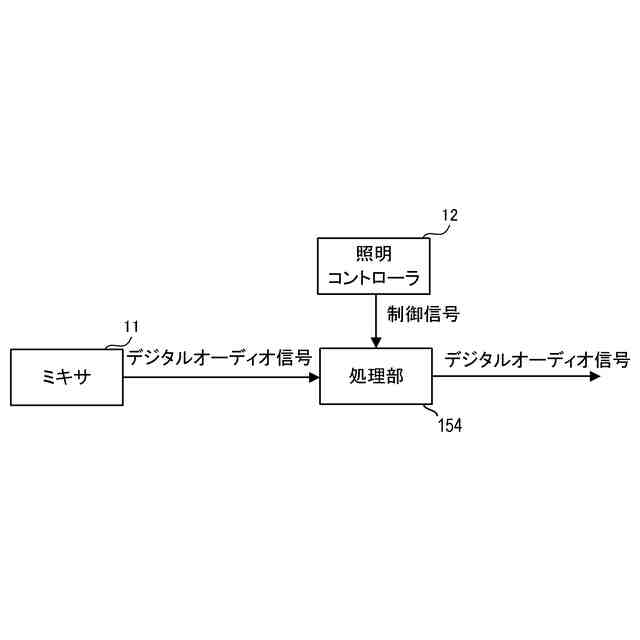

データ処理装置１０の主要構成を示すブロック図である。

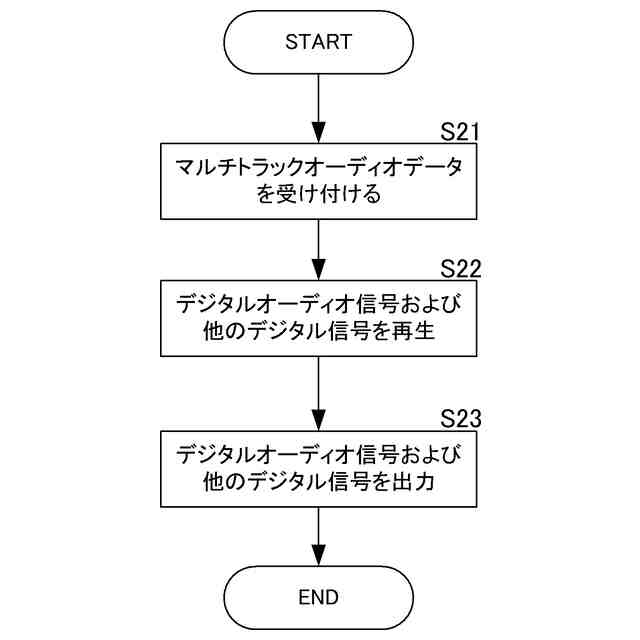

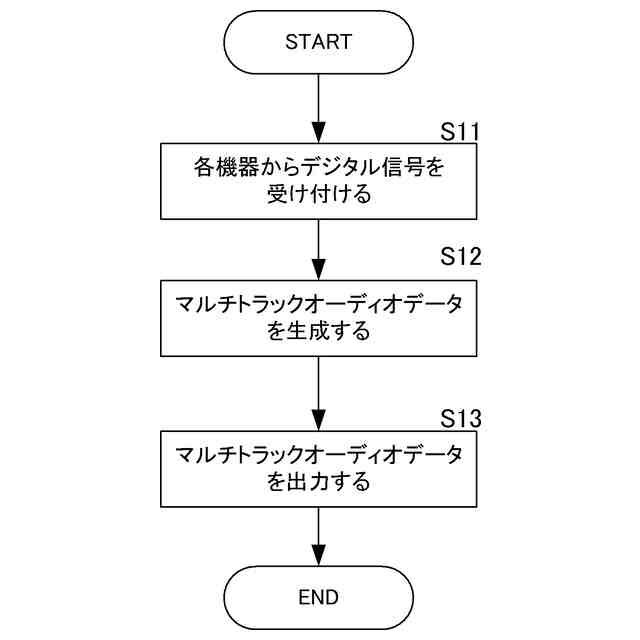

ＣＰＵ１０４の動作を示すフローチャートである。

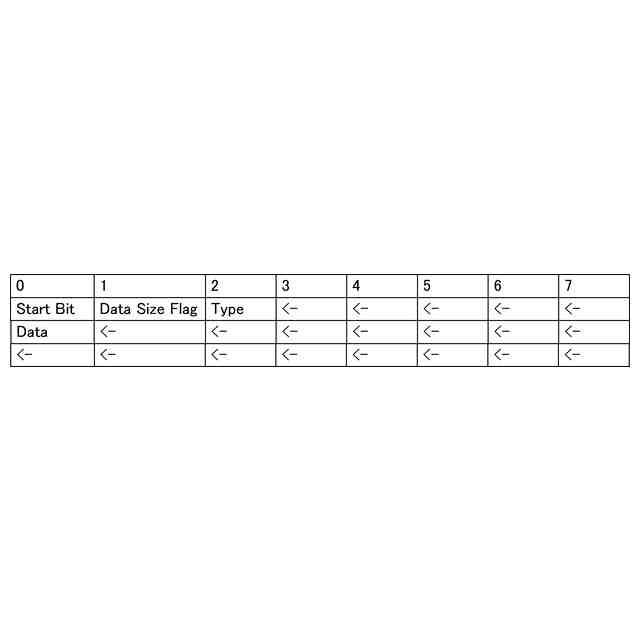

オーディオデータとは異なるデジタル信号をデジタルオーディオ信号のデータ列として格納する場合のフォーマットの一例を示す図である。
オーディオデータとは異なるデジタル信号をデジタルオーディオ信号のデータ列として格納する場合のフォーマットの一例を示す図である。

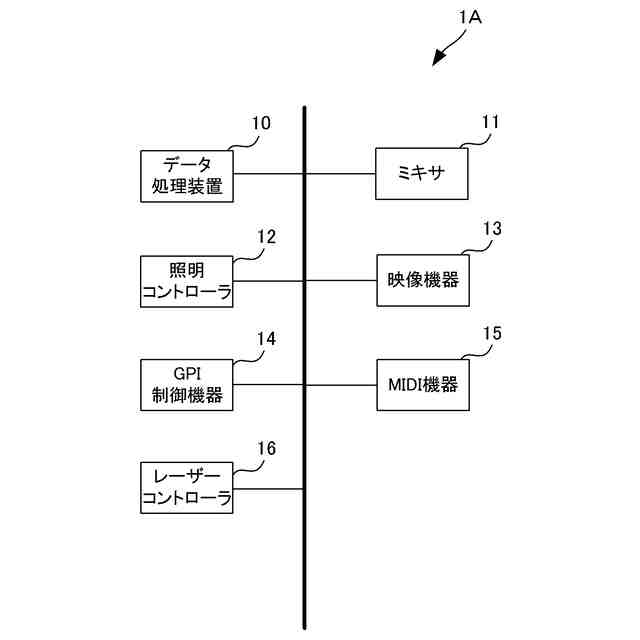

ライブ演奏の再生環境下におけるデータ処理システム１Ａの構成を示すブロック図である。
データ処理装置１０の処理部１５４の再生時の動作を示すフローチャートである。

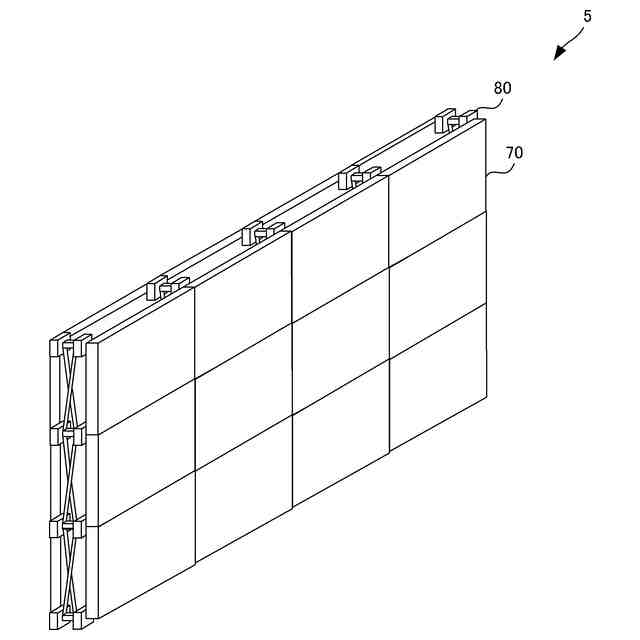

スクリーンユニット５の斜視図である。

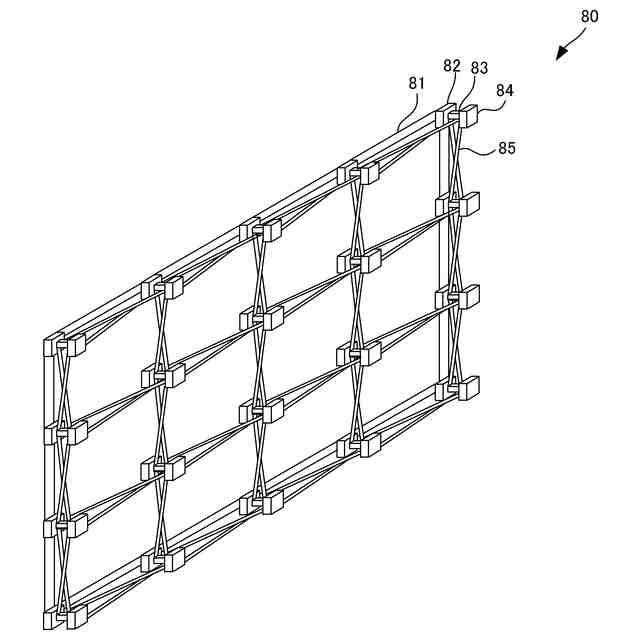

パネル７０を外した場合のフレーム８０の斜視図である。
個別パネル７０Ａの正面図および側面図である。
別の例に係る個別パネル７０Ａの正面図および側面図である。
別の例に係る個別パネル７０Ａの正面図および側面図である。
別の例に係る個別パネル７０Ａの正面図および側面図である。
別の例に係る個別パネル７０Ａの正面図および側面図である。
個別パネル７０Ａの正面図および側面図である。
【発明を実施するための形態】
【００１０】
図１は、データ処理システム１の構成を示すブロック図である。データ処理システム１は、データ処理装置１０、ミキサ１１、照明コントローラ１２、映像機器１３、ＧＰＩ制御機器１４、ＭＩＤＩ機器１５、およびレーザーコントローラ１６を備えている。
（【００１１】以降は省略されています）
