特許ウォッチ

公開番号2025166313
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070239
出願日2024-04-24
発明の名称開口部建材
出願人三協立山株式会社
代理人個人
主分類E06B 3/26 20060101AFI20251029BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】断熱性を向上させることのできる開口部建材の提供。
【解決手段】上枠17と障子12a,12bを備え、上枠17は、障子12a,12bの上部を案内する障子案内溝48a,48bを有し、障子12a,12bは、室外側に位置する金属形材68と室内側に位置する樹脂形材69とから成り、金属形材68と樹脂形材69は、ガラス間口78の外周側に中空部80を有し、中空部80の部分で障子案内溝48a,48bと係合している。
【選択図】図1
特許請求の範囲【請求項１】
上枠と障子を備え、上枠は、障子の上部を案内する障子案内溝を有し、障子は、室外側に位置する金属形材と室内側に位置する樹脂形材とから成り、金属形材と樹脂形材は、ガラス間口の外周側に中空部を有し、中空部の部分で障子案内溝と係合していることを特徴とする開口部建材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物の開口部に設置される開口部建材に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来より、建物の開口部に取付けた枠内に障子を摺動可能に設けた開口部建材が知られている。かかる開口部建材においては、断熱性の向上が求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、断熱性を向上させることのできる開口部建材の提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による開口部建材は、上枠と障子を備え、上枠は、障子の上部を案内する障子案内溝を有し、障子は、室外側に位置する金属形材と室内側に位置する樹脂形材とから成り、金属形材と樹脂形材は、ガラス間口の外周側に中空部を有し、中空部の部分で障子案内溝と係合していることを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明による開口部建材は、上枠と障子を備え、上枠は、障子の上部を案内する障子案内溝を有し、障子は、室外側に位置する金属形材と室内側に位置する樹脂形材とから成り、金属形材と樹脂形材は、ガラス間口の外周側に中空部を有し、中空部の部分で障子案内溝と係合していることで、障子を通じての室内外方向の熱移動が抑制されるので、断熱性が向上するととともに、障子の見付寸法を小さくすることができる。
【図面の簡単な説明】
【０００６】

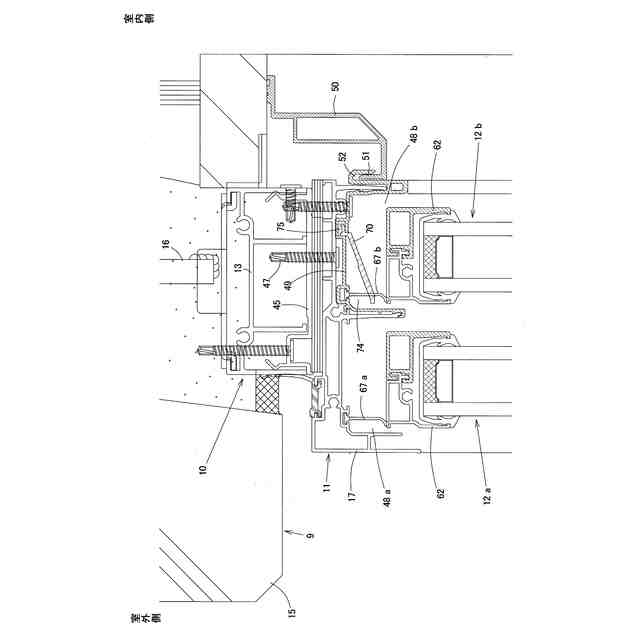

図２の上枠側を拡大して示す縦断面図である。
本発明の開口部建材の一実施形態を示す縦断面図である。
同開口部建材の横断面図である。
図２の下枠側を拡大して示す縦断面図である。

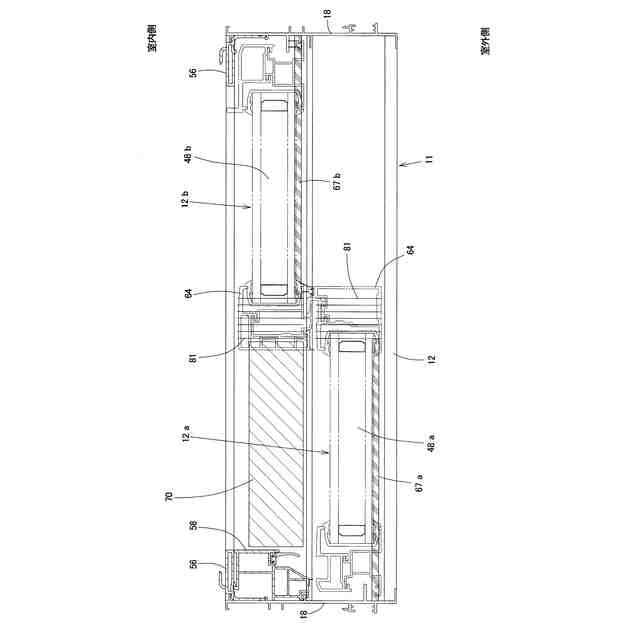

同開口部建材の上枠を下から見た図である。
本発明の開口部建材の他の実施形態を示す縦断面図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１～５は、本発明の開口部建材の一実施形態を示している。この開口部建材は、ビル用の改装サッシに適用したものであり、図２，３に示すように、建物の躯体開口部９に既に取付けられている窓枠（既設枠１０）をそのまま残して、既設枠１０の内周側に新しい窓枠（新設枠１１）を設置し、新設枠１１に新しい外障子１２ａと内障子１２ｂを取付けて窓を改装するものである。
【０００８】
既設枠１０は、図２，３に示すように、既設下枠８と既設上枠１３と左右の既設縦枠１４，１４を四方枠組みして構成してあり、各枠材８，１３，１４は躯体１５にアンカー１６で固定されている。
新設枠１１は、新設下枠１と新設上枠１７と左右の新設縦枠１８，１８を四方枠組みして構成してある。既設枠１０と新設枠１１は、いずれも引き違い窓用の窓枠となっている。
既設枠１０は、見込寸法Ｄが７０ｍｍであるのに対し、新設枠の見込寸法Ａは９０～１３０ｍｍと既設枠１０よりも見込寸法が大きくなっており、それに伴って本開口部建材は断熱性能を向上させたものとなっている。
【０００９】
外障子１２ａと内障子１２ｂは、図２，３に示すように、上框６２と下框６３と戸先框６０と召合せ框６４とを枠組みし、その内側に複層ガラス６５を嵌め込んで形成してある。各框６２，６３，６０，６４は、室外側に位置する金属形材（アルミ形材）６８と室内側に位置する樹脂形材６９とから成り、複層ガラス６５を用いていることとあいまって、障子１２ａ，１２ｂは断熱性能の高いものとなっている。
【００１０】
図２に示すように、既設上枠１３の内周側には上枠補助材４５が取付けてある。新設上枠１７は、上枠補助材４５との隙間にスペーサー４６を適宜差し入れた上で、内周側からのねじ４７で上枠補助材４５に取付けてある。
新設上枠１７は、内周側に向けて開口した略コ字型断面の外障子案内溝（室外側の障子案内溝）４８ａと内障子案内溝（室内側の障子案内溝）４８ｂを有し、外障子案内溝４８ａに外障子１２ａの上部を、内障子案内溝４８ｂに内障子１２ｂの上部をそれぞれ案内してある。内障子案内溝４８ｂは、樹脂製のカバー４９で覆ってある。
（【００１１】以降は省略されています）
