公開番号2025073702
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184704
出願日2023-10-27
発明の名称表示装置および表示装置の制御方法
出願人キヤノン株式会社
代理人弁理士法人秀和特許事務所
主分類H04N 5/64 20060101AFI20250502BHJP(電気通信技術)
要約【課題】ユーザーの眼精疲労を回復することが可能な表示装置および表示装置の制御方法を提供する。
【解決手段】本開示の表示装置は、ユーザーの頭部に装着される筐体と、前記筐体内で画像を表示する表示部と、前記表示部の前記画像が表示される表面側の温度を検出する温度検出部と、前記表示部の裏面側で生じる排熱を、前記表示部の前記表面側へ伝導する排熱制御部と、前記温度検出部により検出される前記温度に基づいて、前記排熱制御部による前記排熱の伝導を制御する温度制御部とを有する。
【選択図】図1
特許請求の範囲【請求項１】
ユーザーの頭部に装着される筐体と、
前記筐体内で画像を表示する表示部と、
前記表示部の前記画像が表示される表面側の温度を検出する温度検出部と、
前記表示部の裏面側で生じる排熱を、前記表示部の前記表面側へ伝導する排熱制御部と、
前記温度検出部により検出される前記温度に基づいて、前記排熱制御部による前記排熱の伝導を制御する温度制御部と、
を有することを特徴とする表示装置。
続きを表示（約 1,200 文字）【請求項２】
前記排熱制御部は、前記表示部の前記表面側の空間と前記表示部の前記裏面側の空間とを仕切る弁を有し、
前記排熱制御部は、前記弁の開閉により、前記排熱の前記表示部の前記表面側への伝導を行う
ことを特徴とする請求項１に記載の表示装置。
【請求項３】
前記排熱制御部は、前記排熱を伝導する第１の熱伝導部と、前記表示部の前記表面側に設けられた第２の熱伝導部と、前記第１の熱伝導部と接続され前記第２の熱伝導部との接続を切り替える切り替え部とを有し、
前記排熱制御部は、前記切り替え部によって前記第２の熱伝導部との接続を切り替えることで、前記排熱の前記表示部の前記表面側への伝導を行う
ことを特徴とする請求項１に記載の表示装置。
【請求項４】
前記ユーザーの眼球の動きに関する情報を取得する取得部と、
前記取得部によって取得された前記情報に基づいて、前記ユーザーの眼精疲労が生じているか否かを判定する判定部と、
をさらに有し、
前記温度制御部は、前記判定部によって前記ユーザーの眼精疲労が生じていると判定された場合に、前記排熱制御部によって前記排熱の前記表示部の前記表面側への伝導を行うことを特徴とする請求項１から３のいずれか１項に記載の表示装置。
【請求項５】
前記ユーザーの眼球の動きに関する前記情報は、前記ユーザーの視線の応答速度に関する情報であることを特徴とする請求項４に記載の表示装置。
【請求項６】
前記温度制御部は、前記判定部によって前記ユーザーの眼精疲労が生じていないと判定された場合に、前記排熱制御部による前記排熱の前記表示部の前記表面側への伝導を停止することを特徴とする請求項４に記載の表示装置。
【請求項７】
前記温度制御部は、前記表示部における画像表示に係る輝度とデューティ比の少なくとも一方を制御することで前記排熱の発生量を制御することを特徴とする請求項１に記載の表示装置。
【請求項８】
前記ユーザーが前記表示部に表示される画像を視認するためのレンズと、
前記レンズの反射率を測定する反射率測定部と、
前記レンズの加熱を行う加熱部と、
をさらに有し、
前記温度制御部は、前記反射率測定部により測定される前記レンズの反射率に基づいて、前記加熱部による前記レンズの加熱を制御する
ことを特徴とする請求項１に記載の表示装置。
【請求項９】
前記筐体は、前記ユーザーの眼の周囲を覆う形状で構成されることを特徴とする請求項１に記載の表示装置。
【請求項１０】
前記筐体は、前記筐体と前記ユーザーとの間の空間に対する防水構造を有することを特徴とする請求項９に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、表示装置、特にＸＲデバイスに用いられる表示装置および表示装置の制御方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、ＶＲ（ＶｉｒｔｕａｌＲｅａｌｉｔｙ）、ＡＲ（ＡｕｇｍｅｎｔｅｄＲｅａｌｉｔｙ、）、ＭＲ（ＭｉｘｅｄＲｅａｌｉｔｙ）などのＸＲ技術が採用された、ヘッドマウントディスプレイやスマートグラスなどのＸＲデバイスの開発が盛んである。特許文献１では、ＡＲデバイスの眼科用システムとして、加熱器で加熱された加熱空気を眼に送風するシステムが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０１８－５０９９８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ユーザーがＸＲデバイスを使用し続けていると、ディスプレイを見続けることにより眼精疲労が蓄積するという課題がある。ユーザーの眼精疲労を回復するために、眼球を温めることは有効な手段である。しかしながら、特許文献１のシステムでは、ユーザーの眼精疲労の回復が十分でない可能性がある。
【０００５】
本開示の技術は、上記の点に鑑みてなされたものであり、ユーザーの眼精疲労を回復することが可能な表示装置および表示装置の制御方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本開示の技術に係る表示装置は、ユーザーの頭部に装着される筐体と、前記筐体内で画像を表示する表示部と、前記表示部の前記画像が表示される表面側の温度を検出する温度検出部と、前記表示部の裏面側で生じる排熱を、前記表示部の前記表面側へ伝導する排熱制御部と、前記温度検出部により検出される前記温度に基づいて、前記排熱制御部による前記排熱の伝導を制御する温度制御部と、を有することを特徴とする表示装置を含む。
【０００７】
また、上記の課題を解決するために、本開示の技術に係る表示装置の制御方法は、ユーザーの頭部に装着される筐体と前記筐体内で画像を表示する表示部とを有する表示装置の制御方法であって、前記表示部の前記画像が表示される表面側の温度を検出するステップと、前記表示装置の排熱制御部によって、前記表示部の裏面側で生じる排熱を、前記表示部の前記表面側へ伝導するステップと、検出される前記温度に基づいて、前記排熱制御部による前記排熱の伝導を制御するステップと、を有することを特徴とする表示装置の制御方法を含む。
【発明の効果】
【０００８】
本開示の技術によれば、ユーザーの眼精疲労を回復することが可能な表示装置および表示装置の制御方法を提供することができる。
【図面の簡単な説明】
【０００９】

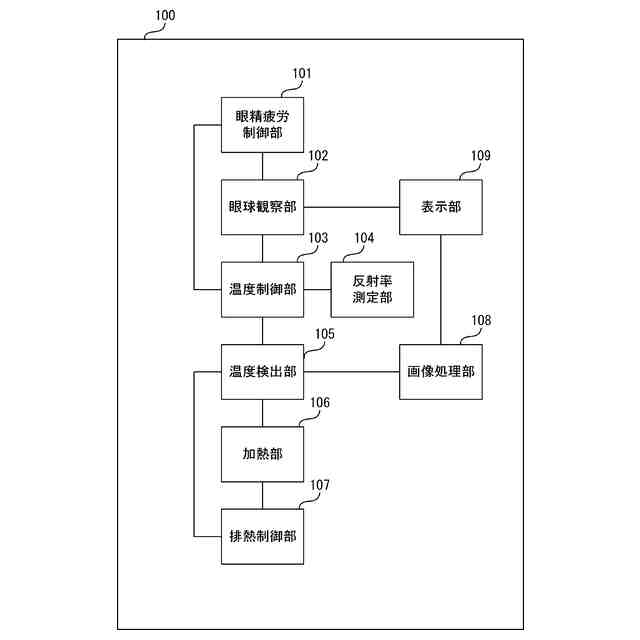

第1実施形態の表示装置の概略構成を示すブロック図

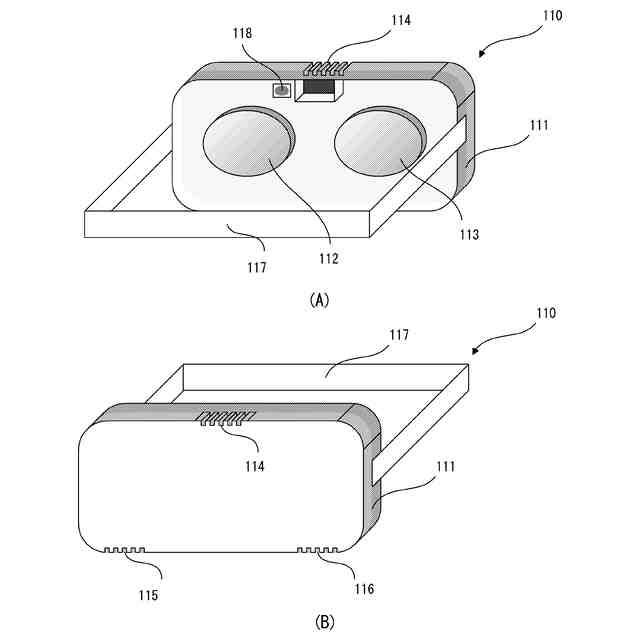

実施例１に係るＸＲデバイスの一例を示す模式図

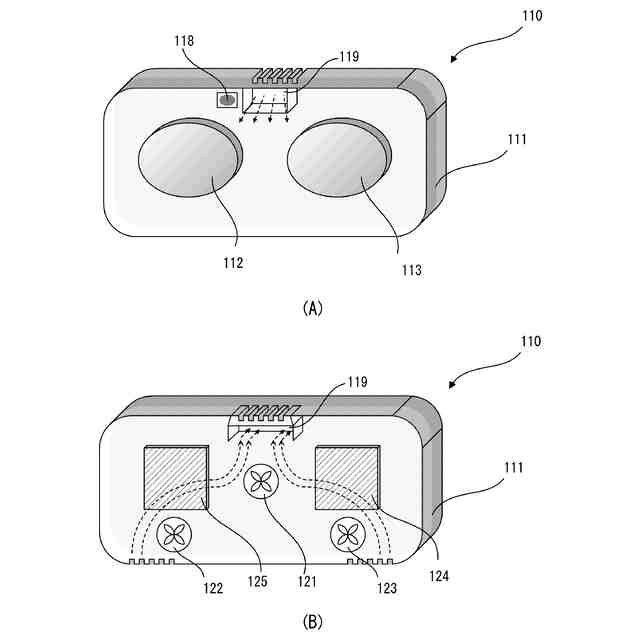

実施例１において非眼精疲労制御時のＸＲデバイスの内部の一例を示す図

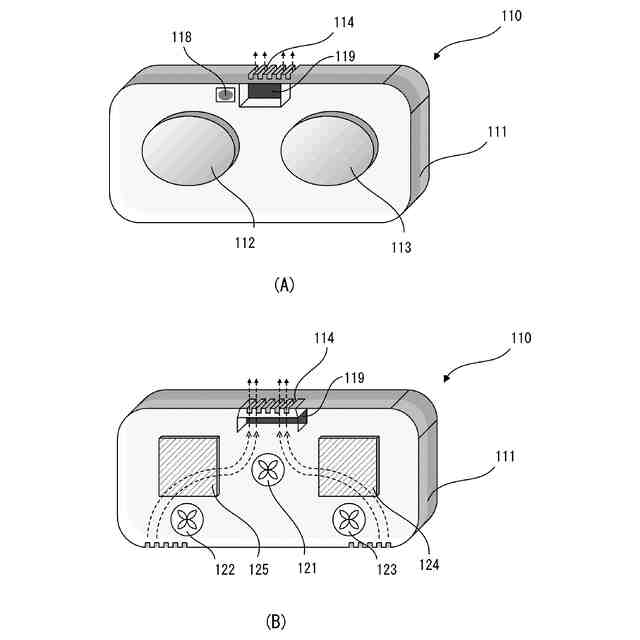

実施例１において眼精疲労制御時のＸＲデバイスの内部の一例を示す図

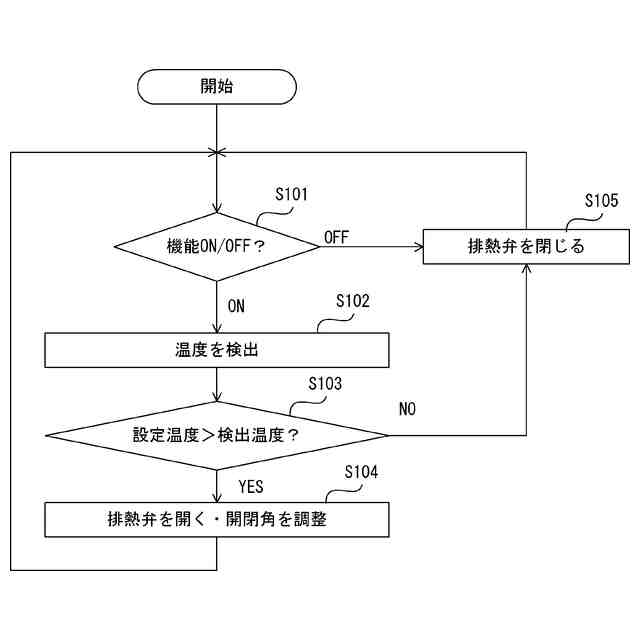

実施例１に係るＸＲデバイスが実行する処理のフローチャート

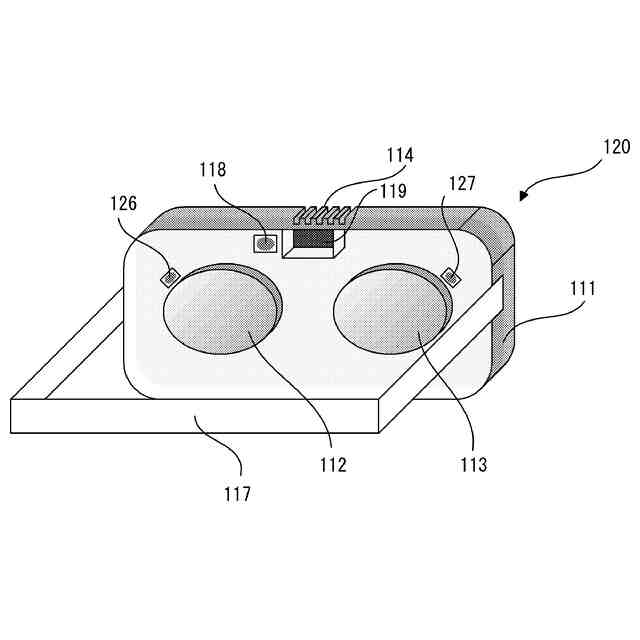

実施例２に係るＸＲデバイスの一例を示す模式図
実施例２において非眼精疲労制御時のＸＲデバイスの内部の一例を示す図
実施例２において眼精疲労制御時のＸＲデバイスの内部の一例を示す図

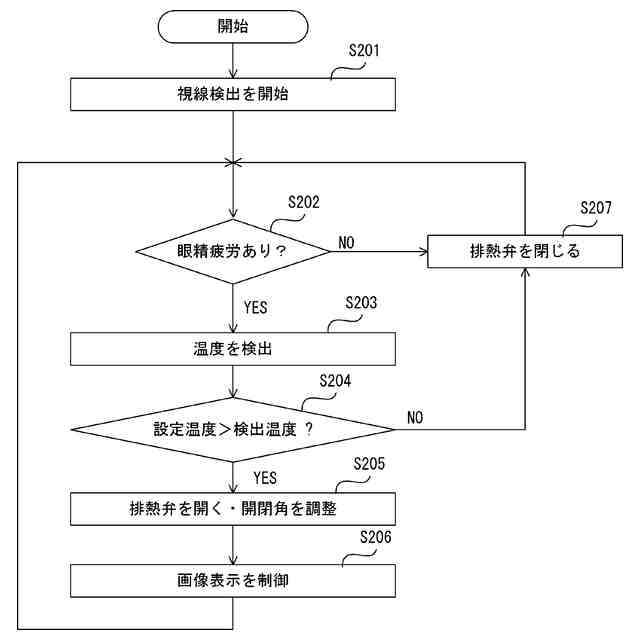

実施例２に係るＸＲデバイスが実行する処理のフローチャート

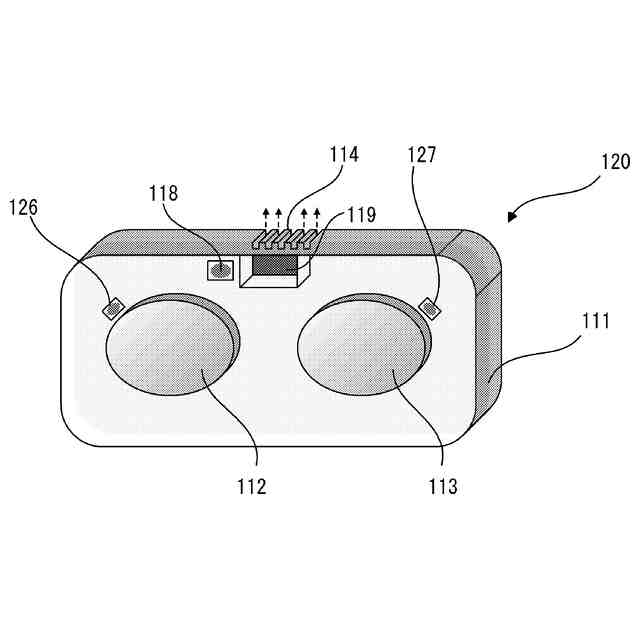

実施例３に係るＸＲデバイスの一例を示す模式図
実施例３において非眼精疲労制御時のＸＲデバイスの内部の一例を示す図
実施例３において眼精疲労制御時のＸＲデバイスの内部の一例を示す図
実施例３に係るＸＲデバイスが実行する処理のフローチャート
実施例３に係るＸＲデバイスが実行する防曇処理のフローチャート
【発明を実施するための形態】
【００１０】
以下、添付の図面を参照して、本発明を好適な実施形態に基づいて詳細に説明する。なお、以下の実施形態において示す構成は一例にすぎず、本発明は図示された構成に限定されるものではない。
