公開番号2025073717
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184731
出願日2023-10-27
発明の名称溶接治具
出願人株式会社カネカ
代理人弁理士法人アスフィ国際特許事務所
主分類A61M 25/00 20060101AFI20250502BHJP(医学または獣医学;衛生学)
要約【課題】ワイヤ等の線状部材とリング状部材との接合位置の精度を高め、安定して溶接することができる溶接治具を提供する。

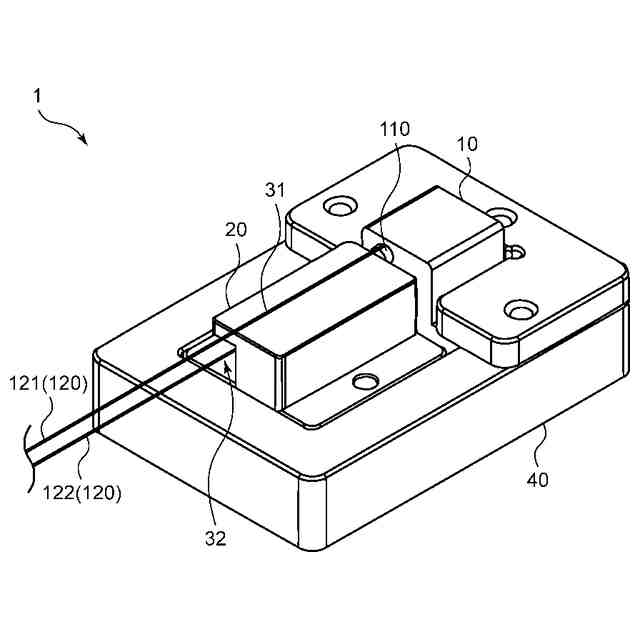

【解決手段】リング状部材110に複数の線状部材120の遠位部を溶接するための治具1であって、リング状部材110を支持するリング状部材支持部10と、リング状部材支持部10に対向して配置されており、リング状部材支持部10から離れる方向に延在している線状部材支持部20と、を有しており、線状部材支持部20は、リング状部材110に未溶接の線状部材121を載置可能である溝部31と、リング状部材110に溶接された線状部材122を収容可能である空間32と、を有している。
【選択図】図1
特許請求の範囲【請求項１】
リング状部材に複数の線状部材の遠位部を溶接するための治具であって、
前記リング状部材を支持するリング状部材支持部と、
前記リング状部材支持部に対向して配置されており、前記リング状部材支持部から離れる方向に延在している線状部材支持部と、を有しており、
前記線状部材支持部は、前記リング状部材に未溶接の線状部材を載置可能である溝部と、前記溝部の反対側に前記リング状部材に溶接された線状部材を収容可能である空間と、を有している溶接治具。
続きを表示（約 960 文字）【請求項２】
前記リング状部材支持部から前記線状部材支持部へ向かう方向における前記リング状部材支持部と前記線状部材支持部との最短距離が、前記リング状部材の軸方向の長さよりも大きい第１距離である第１状態と、
前記リング状部材支持部から前記線状部材支持部へ向かう方向における前記リング状部材支持部と前記線状部材支持部との最短距離が、前記第１距離よりも小さい第２距離である第２状態と、を有している請求項１に記載の溶接治具。
【請求項３】
前記リング状部材支持部は、前記線状部材支持部へ近づく方向、および前記線状部材支持部から離れる方向にそれぞれ移動可能である請求項２に記載の溶接治具。
【請求項４】
前記線状部材支持部の高さ方向における前記空間の最大の大きさは、前記溝部の最大深さよりも大きい請求項１または２に記載の溶接治具。
【請求項５】
前記リング状部材支持部は、前記リング状部材の内腔に挿入可能であり前記リング状部材の軸方向に延在している突出部を有している請求項１または２に記載の溶接治具。
【請求項６】
前記突出部の延在方向に垂直な断面における前記突出部の断面形状は、上部に曲部と、前記曲部の下方に直線部を有している請求項５に記載の溶接治具。
【請求項７】
前記空間は、上部壁面を有しており、
前記空間の延在方向から見て、前記直線部が前記上部壁面となす角度は、０度以上１０度以下である請求項６に記載の溶接治具。
【請求項８】
前記リング状部材は、前記リング状部材の軸方向に沿って延在している切り欠き部を有しており、
前記リング状部材に未溶接の線状部材は、前記溝部に載置され、かつ前記切り欠き部の内部に配置される請求項５に記載の溶接治具。
【請求項９】
前記突出部は、前記線状部材支持部へ近づく方向に延在している窪み部を有しており、
前記窪み部の深さ方向から見て、前記窪み部の一方端および他方端を通る仮想直線は、前記溝部に重なっている請求項８に記載の溶接治具。
【請求項１０】
前記溝部の幅は、前記切り欠き部の幅よりも大きい請求項８に記載の溶接治具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、リング状部材に複数の線状部材の遠位部を溶接するための治具に関するものである。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
カテーテルは、通常、血管や消化管、尿管等の体腔に挿入するためのチューブと、チューブの近位側に設けられたハンドルと、から構成されている。カテーテルには、手元側のハンドルを操作してチューブの遠位端部を屈曲できるように構成されたものが知られている。
【０００３】
このようなカテーテルとして、チューブの内腔にワイヤが配され、ワイヤの遠位端部がチューブの遠位端部に配されているリング状の部材に固定され、ワイヤの近位端部がハンドルに接続されており、ハンドルを操作することによりチューブの遠位端部を屈曲することができるものがある。例えば、チューブの内腔にワイヤが２本配されたカテーテルでは、ハンドルを操作することにより、２本のワイヤの一方を近位側に引っ張ることでチューブの遠位端部を一方側に屈曲させ、他方を引っ張ることでチューブの遠位端部を他方側に屈曲させることができる。
【０００４】
例えば、特許文献１には、両側面にそれぞれ取付溝が設けられ、遠位端にはリング部材を着脱自在に取り付けるための取付凸部が設けられているワイヤ付きリングの製造用治具であって、前記取付溝には、それぞれ前記第１ワイヤおよび第２ワイヤの遠位端が軸方向に移動自在で着脱自在に取り付けることが可能になっており、前記治具の遠位端から飛び出している前記第１ワイヤおよび第２ワイヤの各遠位端が前記リング部材の通孔の内周面に接触しながら前記通孔を貫通して飛び出すように、前記リング部材を前記治具の取付凸部に着脱自在に取り付けられるようになっているワイヤ付きリングの製造用治具が記載されている。また、特許文献２には、略円筒状の円筒部を有する複数の節輪を軸心方向に沿って順次隣接して基端から先端にわたって延在するように配設してなる節輪構造体であって、前記複数の節輪の各節輪は、前記円筒部の基端側の面に突出するように形成され、軸心に関して互いに略対称な位置に配置された一対の基端側山部と、前記円筒部の先端側の面に突出するように形成され、前記基端側山部に対応する位置に配置された一対の先端側山部とを備え、先端部が最先端の節輪に係合し、基端部が当該節輪構造体の基端に至る複数のワイヤを設けた節輪構造体が記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１５－１６３１２８号公報
特開２０２０－１３７８９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
カテーテルの遠位端部を屈曲させる機構において、リング状の部材とワイヤとは、強固かつ精密な接合が必要である。カテーテルの低侵襲性のため、カテーテルのシャフトの外径を小さくする要望があるが、外径が小さいチューブは内径も小さく、リング状の部材およびワイヤを配置するチューブの空間も小さくなる。リング状の部材とワイヤとの接合強度を高めるために、リング状部材にワイヤを接合する際に生じてしまうワイヤの浮きや接合のばらつきを抑え、安定的に接合することが求められている。
【０００７】
特許文献１および２に記載されているような構成では、リング状の部材とワイヤとの接合や接合位置にばらつきが生じやすく、安定的な接合のために改善の余地があった。
【０００８】
本発明は、前記の事情に鑑みてなされたものであり、その目的は、ワイヤ等の線状部材とリング状部材との接合位置の精度を高め、安定して溶接することができる溶接治具を提供することにある。
【課題を解決するための手段】
【０００９】
前記課題を解決することができた本発明の溶接治具は、以下の通りである。
［１］リング状部材に複数の線状部材の遠位部を溶接するための治具であって、
前記リング状部材を支持するリング状部材支持部と、
前記リング状部材支持部に対向して配置されており、前記リング状部材支持部から離れる方向に延在している線状部材支持部と、を有しており、
前記線状部材支持部は、前記リング状部材に未溶接の線状部材を載置可能である溝部と、前記溝部の反対側に前記リング状部材に溶接された線状部材を収容可能である空間と、を有している溶接治具。

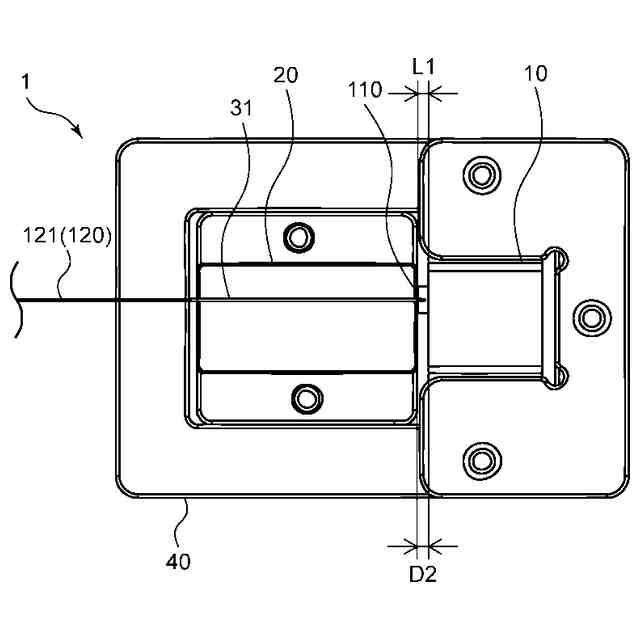

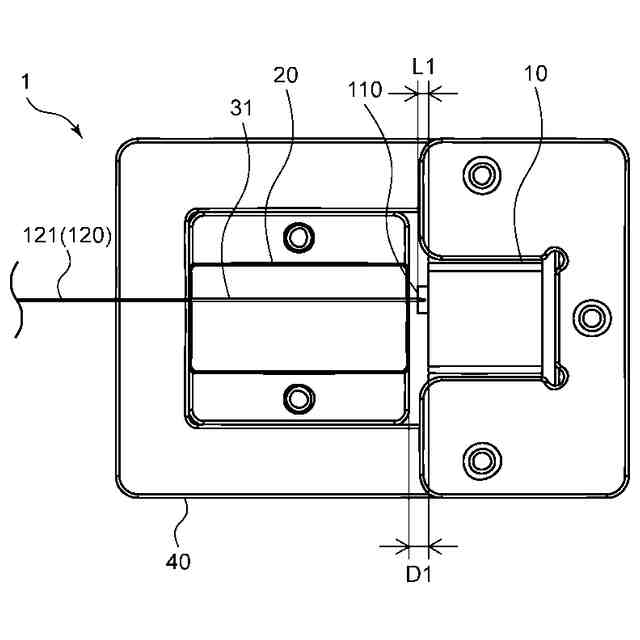

［２］前記リング状部材支持部から前記線状部材支持部へ向かう方向における前記リング状部材支持部と前記線状部材支持部との最短距離が、前記リング状部材の軸方向の長さよりも大きい第１距離である第１状態と、
前記リング状部材支持部から前記線状部材支持部へ向かう方向における前記リング状部材支持部と前記線状部材支持部との最短距離が、前記第１距離よりも小さい第２距離である第２状態と、を有している［１］に記載の溶接治具。
［３］前記リング状部材支持部は、前記線状部材支持部へ近づく方向、および前記線状部材支持部から離れる方向にそれぞれ移動可能である［２］に記載の溶接治具。

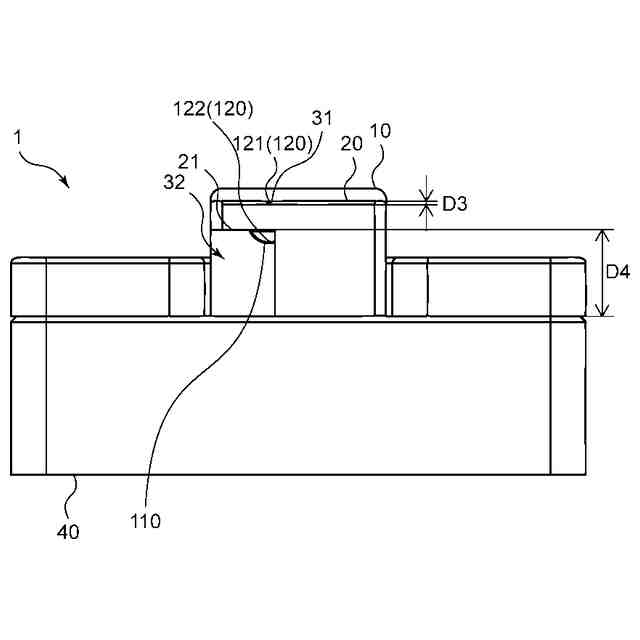

［４］前記線状部材支持部の高さ方向における前記空間の最大の大きさは、前記溝部の最大深さよりも大きい［１］～［３］のいずれかに記載の溶接治具。
［５］前記リング状部材支持部は、前記リング状部材の内腔に挿入可能であり前記リング状部材の軸方向に延在している突出部を有している［１］～［４］のいずれかに記載の溶接治具。

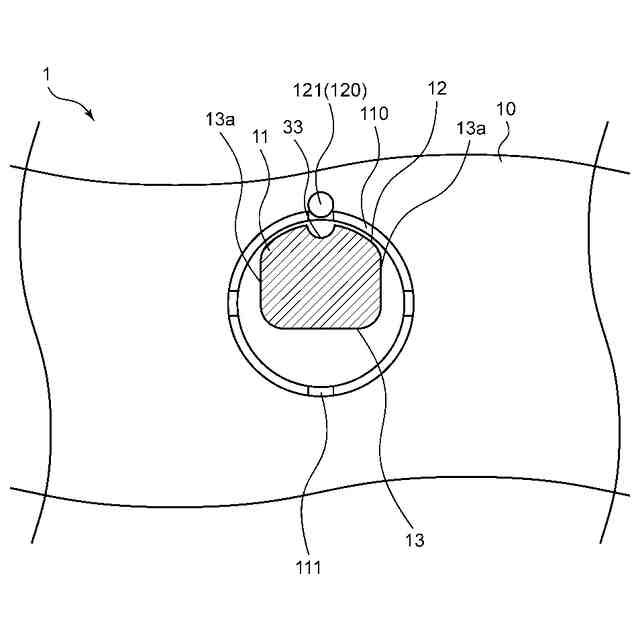

［６］前記突出部の延在方向に垂直な断面における前記突出部の断面形状は、上部に曲部と、前記曲部の下方に直線部を有している［５］に記載の溶接治具。
［７］前記空間は、上部壁面を有しており、
前記空間の延在方向から見て、前記直線部が前記上部壁面となす角度は、０度以上１０度以下である［６］に記載の溶接治具。

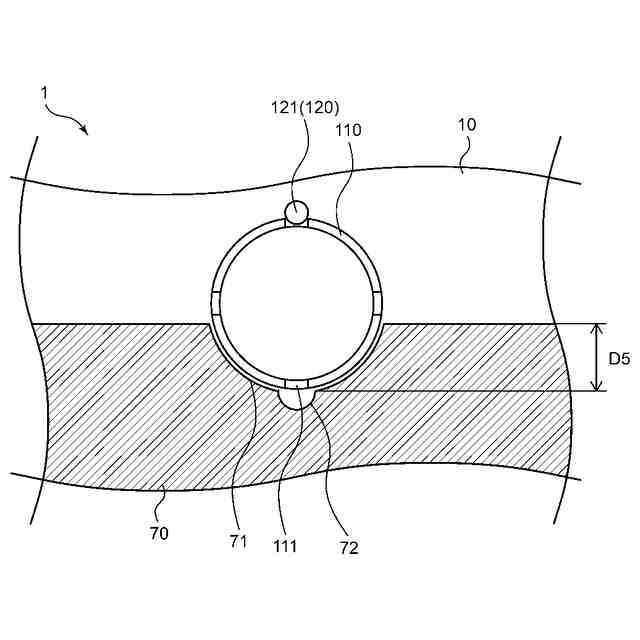

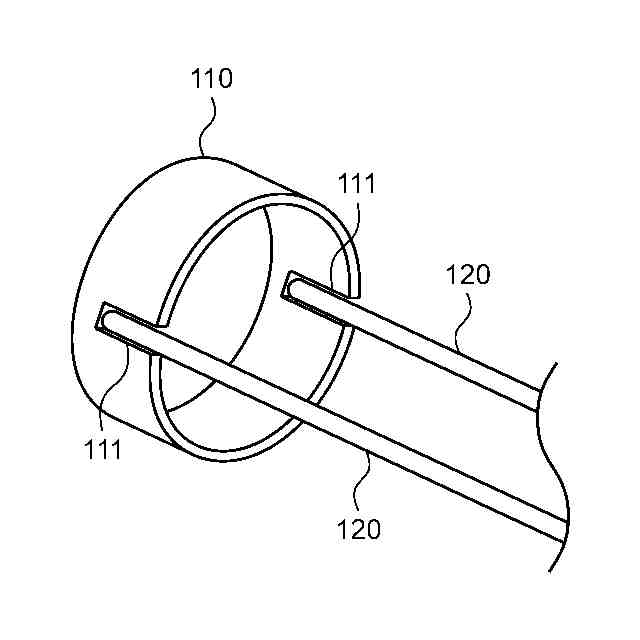

［８］前記リング状部材は、前記リング状部材の軸方向に沿って延在している切り欠き部を有しており、

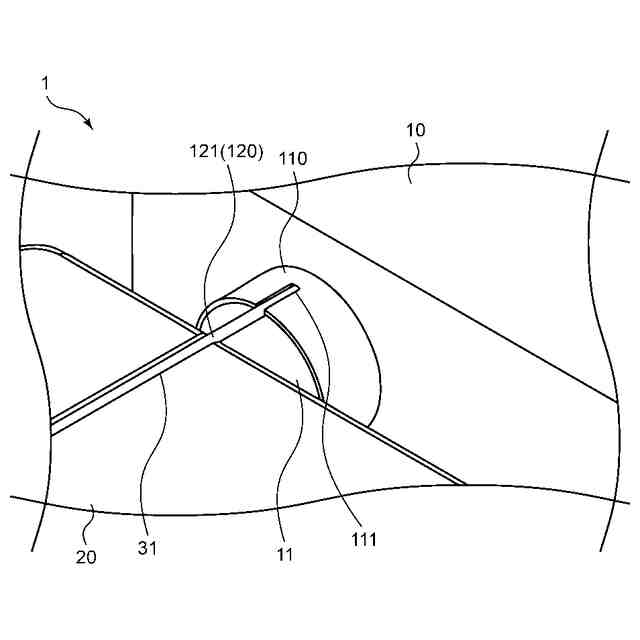

前記リング状部材に未溶接の線状部材は、前記溝部に載置され、かつ前記切り欠き部の内部に配置される［１］～［７］のいずれかに記載の溶接治具。
［９］前記突出部は、前記線状部材支持部へ近づく方向に延在している窪み部を有しており、
前記窪み部の深さ方向から見て、前記窪み部の一方端および他方端を通る仮想直線は、前記溝部に重なっている［５］～［８］のいずれかに記載の溶接治具。
［１０］前記溝部の幅は、前記切り欠き部の幅よりも大きい［８］または［９］に記載の溶接治具。
【発明の効果】
【００１０】
本発明の溶接治具によれば、線状部材支持部がリング状部材に未溶接の線状部材を載置
可能である溝部と、溝部の反対側にリング状部材に溶接された線状部材を収容可能である空間とを有していることにより、リング状部材に溶接する前の線状部材を溝部に配置することによってリング状部材と線状部材との位置合わせが行いやすく、かつ、リング状部材に溶接した後の線状部材を空間に収容することによって溶接後の線状部材がリング状部材と他の線状部材とを溶接する際の妨げとなりにくくなり、リング状部材に複数の線状部材を精度よく位置合わせしながら溶接することが行いやすくなる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
