公開番号2025080651
公報種別公開特許公報(A)
公開日2025-05-26
出願番号2023193940
出願日2023-11-14
発明の名称オイルミスト除去装置
出願人株式会社アピステ
代理人個人,個人
主分類B01D 46/00 20220101AFI20250519BHJP(物理的または化学的方法または装置一般)
要約【課題】容易にオイルミストを除去することが可能なオイルミスト除去装置を提供する。

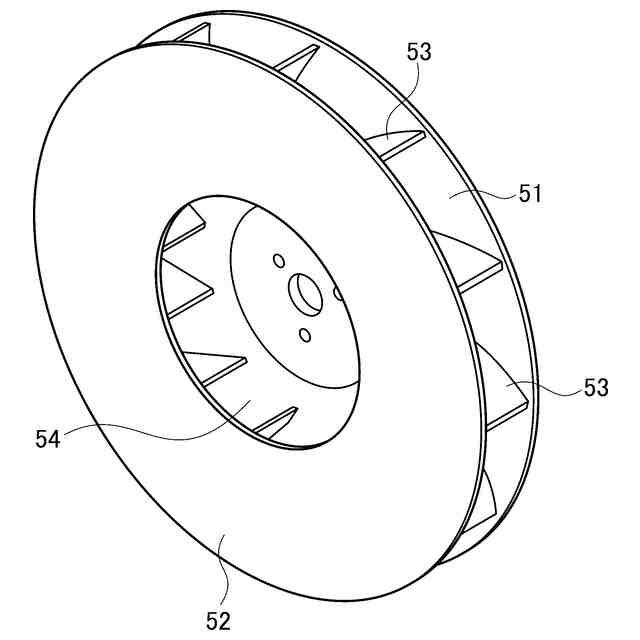

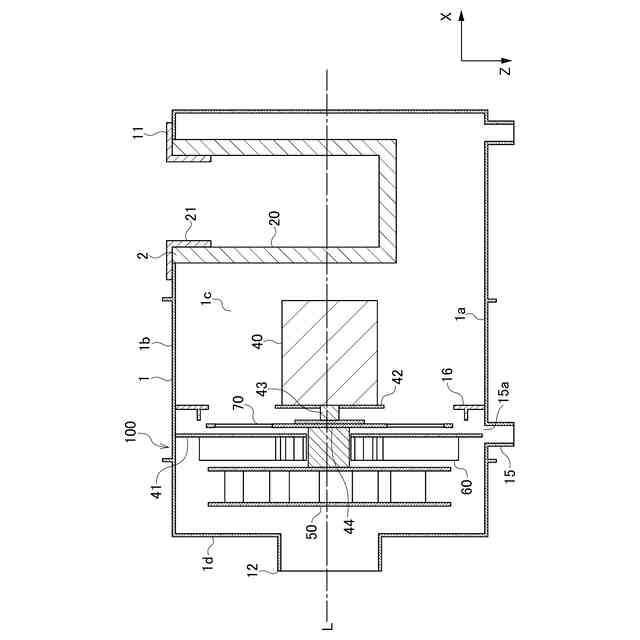

【解決手段】オイルミスト除去装置は、吸気口から吸気する吸引ファンを回転させるモータと前記モータの回転軸上より鉛直上方に設けられた排気口とを有する本体ケースと、前記排気口から前記本体ケースの内側に延設されると共に延設方向と垂直な断面形状が円形のフィルタとを備えることを特徴とする。これにより、排気口から排出される空気に含まれるオイルミストを容易に除去することが可能となる。また、例えばフィルタが円筒状である場合、フィルタの表面積が大きくなるため、フィルタの寿命を長くすることが可能となる。
【選択図】図2
特許請求の範囲【請求項１】

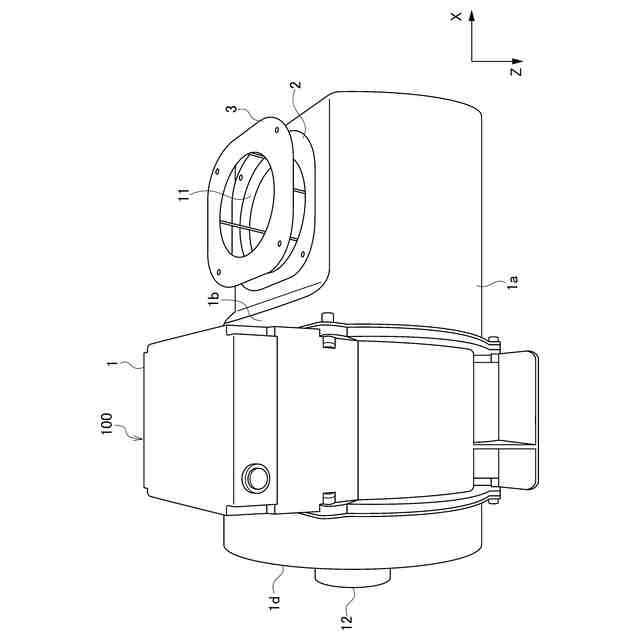

吸気口から吸気する吸引ファンを回転させるモータと前記モータの回転軸より上方に設けられた排気口とを有する本体ケースと、
前記排気口から前記本体ケースの内側に延設され、延設方向と垂直な断面形状が略円形のフィルタとを備えること
を特徴とするオイルミスト除去装置。
続きを表示（約 500 文字）【請求項２】
前記排気口から前記延設方向に折り返された返し部をさらに備えること
を特徴とする請求項１に記載のオイルミスト除去装置。
【請求項３】
前記返し部は、前記フィルタの前記略円形に沿って形成されること
を特徴とする請求項２に記載のオイルミスト除去装置。
【請求項４】

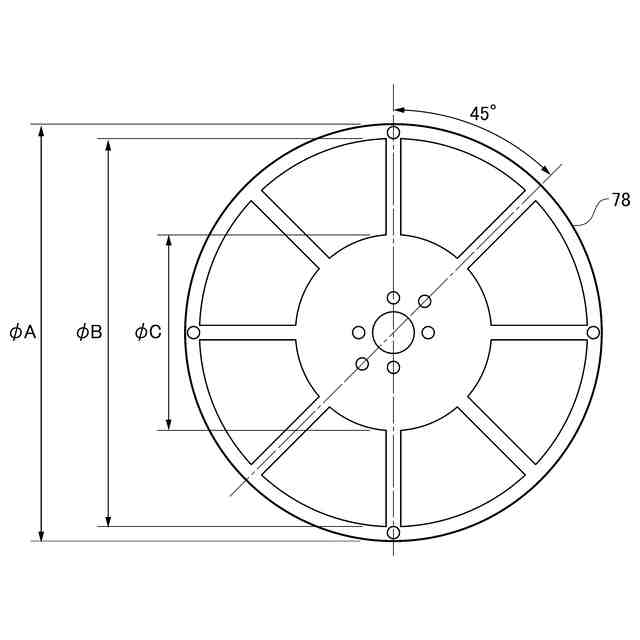

前記フィルタの内側に設けられ、前記フィルタの内周面に沿って前記延設方向に延設される内枠部を有するフィルタ固定具をさらに備えること
を特徴とする請求項１に記載のオイルミスト除去装置。
【請求項５】
前記フィルタ固定具は、直線状の底辺部と前記底辺部の両端を折り返すことにより形成された前記内枠部とからなる抑え部を１以上有すること
を特徴とする請求項４に記載のオイルミスト除去装置。
【請求項６】

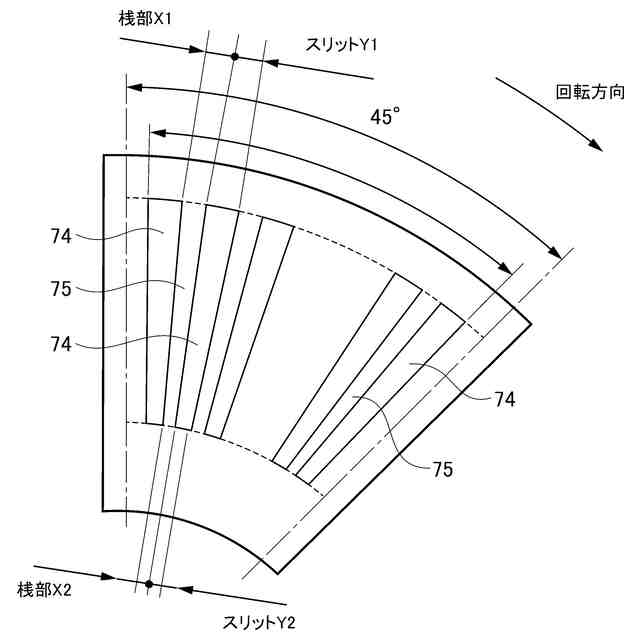

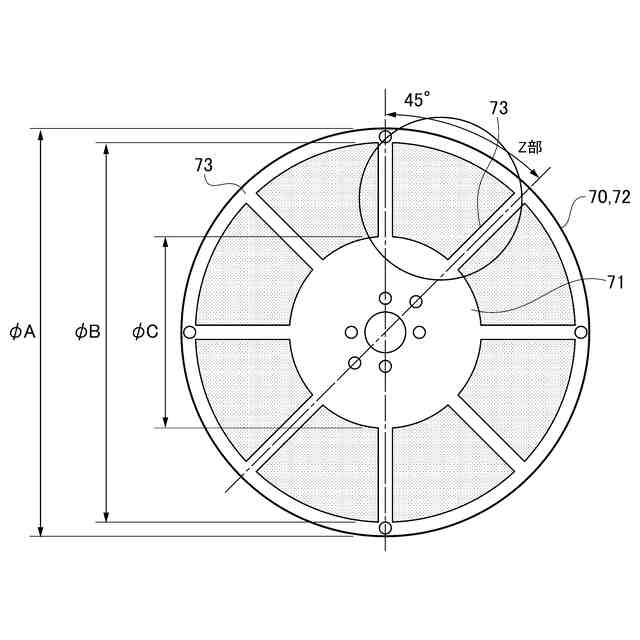

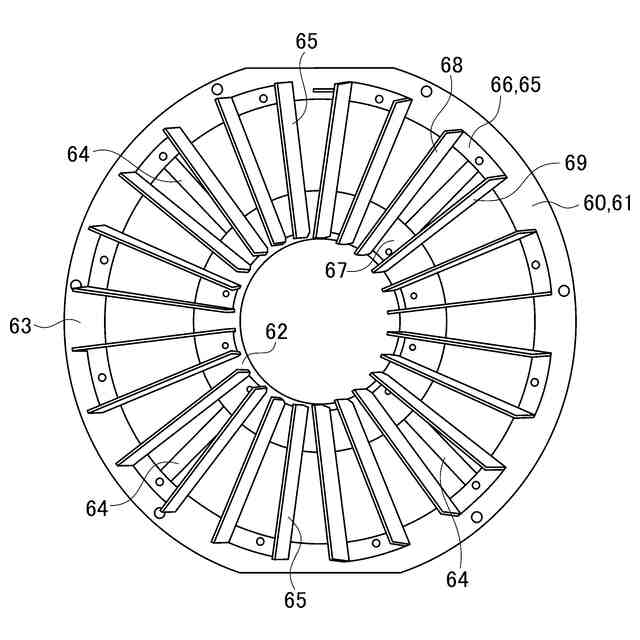

前記本体ケース内に設けられると共にスリットを有するディスクと、
前記本体ケースにおいて前記ディスクの下方の底面を鉛直方向に貫通するドレンポートとをさらに備えること
を特徴とする請求項１に記載のオイルミスト除去装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、オイルミスト除去装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、金属等の切削、研削、及び鍛造時の加工装置では、加工対象であるワークや工具類の冷却、切削粉の洗浄・回収のため、多量の切削油を使用している。この切削油の使用中に切削油が液滴化されたり、蒸発・凝縮されたりすることで、オイルミストが発生する。オイルミストは、人体、設備、及び環境等に有害であるため、安全且つ快適な職場環境維持と、現場周辺の自然環境保護との両面から、オイルミスト除去対策が必要とされている。オイルミスト除去対策として、加工装置にオイルミスト除去装置を、ダクトを介して接続し、オイルミストを除去することが主流となっている。このオイルミストを除去するための対策として、例えば特許文献１に記載されているオイルミスト除去装置が公開されている。
【０００３】
特許文献１では、特許文献１の図３に示すように、第１捕集領域１０１と第２捕集領域１０２とを備えた主胴体１３と、主胴体１３の第１捕集領域１０１内に配置され、吸引した空気を主胴体１３の内周面に吐出して衝突させる吸引ファン５０と、放射状に設けた複数本の桟部の間にスリットを形成し、吸引ファン５０から吐出されてスリットを通過しようとする空気を桟部で叩いて空気中のオイルミストを分離するディスク７０と、吸引ファン５０とディスク７０とを回転させる少なくとも１つのモータ４０と、主胴体１３の底面に配置され、吸引ファン５０が分離したオイルミストを排出する第１排出機構部と、主胴体１３の底面に配置され、ディスク７０が分離したオイルミストを排出する第２排出機構部と、を設けたオイルミスト除去装置について記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１３８１８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
一方、特許文献１の開示技術では、特許文献１の図１に示すように、オイルミストを捕捉するために排気口１４に挟持された平面のフィルタを用いている。しかしながら、この平面のフィルタは、排気口１４に沿って配置されているため、表面積を大きくすることができない。このため、フィルタの寿命が短く、メンテナンスの頻度が高くなる問題点があった。
【０００６】
また、特許文献１の開示技術では、特許文献１の図３に示すように、オイルミストを捕捉するために主胴体１３の内部に排気案内板８０等が設けられている。このため、特許文献１に記載されているオイルミスト除去装置は、必要な部品の数が多くなり、コストが大きくなるという問題点があった。また、主胴体１３の内部を洗浄する場合においても、主胴体１３の内部に排気案内板８０等が設けられていることから内部の構造が複雑化するため、洗浄に手間がかかり、コストが大きくなるという問題点があった。
【０００７】
そこで本発明は、上述した問題点に鑑みて案出されたものであり、その目的とするところは、容易にオイルミストを除去することが可能なオイルミスト除去装置を提供することにある。
【課題を解決するための手段】
【０００８】
第１発明に係るオイルミスト除去装置は、吸気口から吸気する吸引ファンを回転させるモータと前記モータの回転軸より上方に設けられた排気口とを有する本体ケースと、前記排気口から前記本体ケースの内側に延設され、延設方向と垂直な断面形状が略円形のフィルタとを備えることを特徴とする。
【０００９】
第２発明に係るオイルミスト除去装置は、第１発明において、前記排気口から前記延設方向に折り返された返し部をさらに備えることを特徴とする。
【００１０】
第３発明に係るオイルミスト除去装置は、第２発明において、前記返し部は、前記フィルタの前記略円形に沿って形成されることを特徴とする。
（【００１１】以降は省略されています）
