公開番号2025109690
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2025003122
出願日2025-01-08
発明の名称空気浄化装置
出願人メドモンツカンパニーリミテッド
代理人個人
主分類B01D 47/02 20060101AFI20250717BHJP(物理的または化学的方法または装置一般)
要約【課題】空気を多段にフィルターリングした後に外部に排出させることができる空気浄化装置を提供する。
【解決手段】水槽10と、第1タンク部20と、第2タンク部30と、水と空気がフィルターリングされる内部に浄水フィルターが設けられる浄水フィルター部100と、水槽と第1タンク部を連結する第1連結ライン41に設けられ、貯蔵空間の水を第1補助空間にポンピングする第1ポンピング部200と、外部の空気をフィルターリングした後、第1補助空間にポンピングする第2ポンピング部300と、第1補助空間の水と空気を浄水フィルター部にポンピングする第3ポンピング部400と、浄水フィルター部を通過した水と空気を貯蔵空間に投入させる第4ポンピング部500と、第2タンク部と第5連結ラインによって連結され、第2補助空間の最上層に上昇した空気を第2タンク部の外部にポンピングする第5ポンピング部600と、を含む。

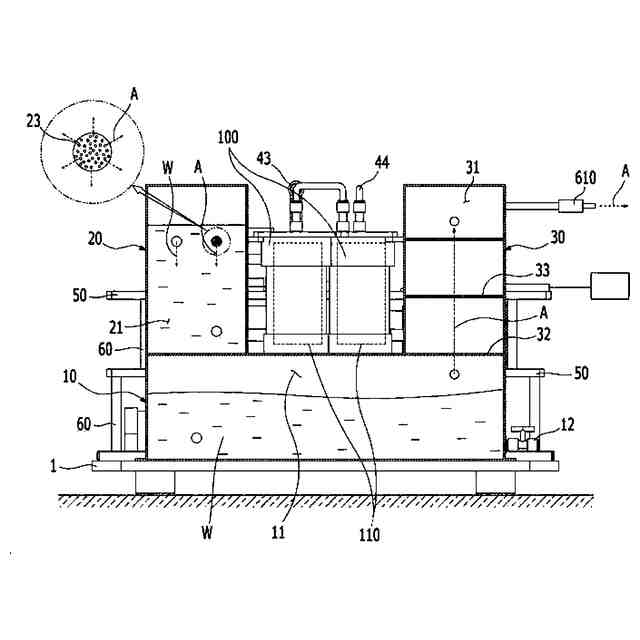

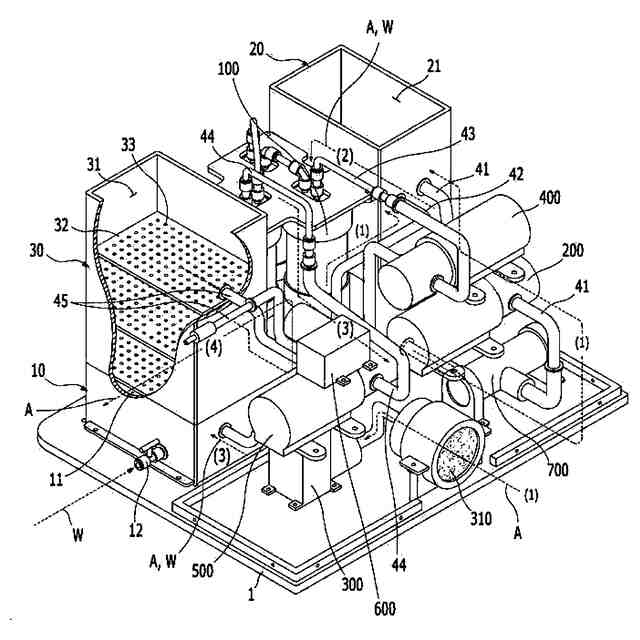

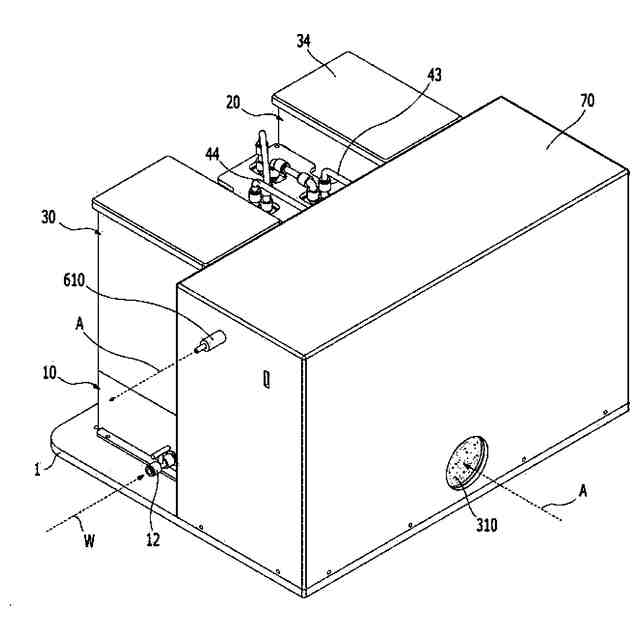

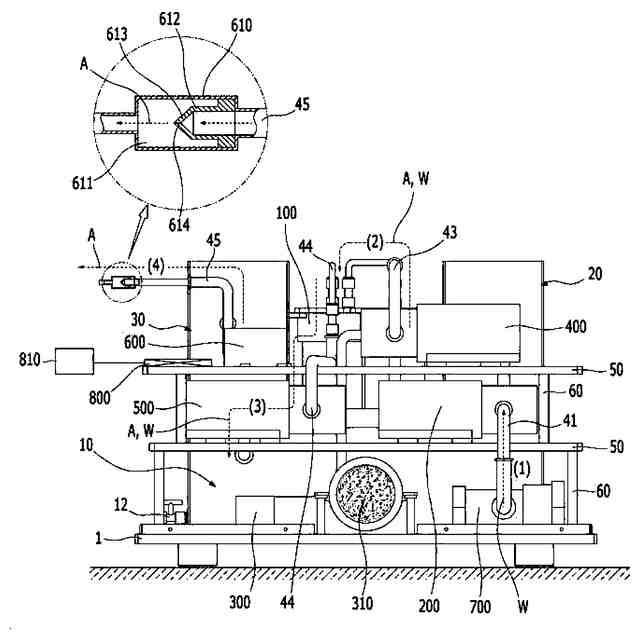

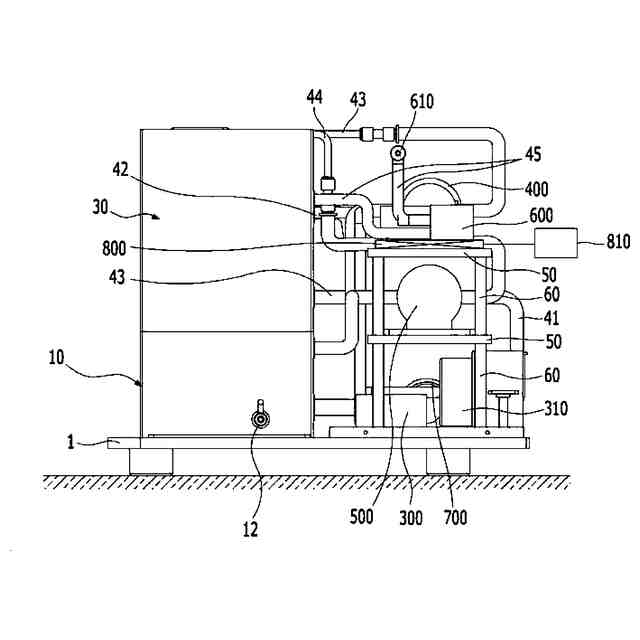

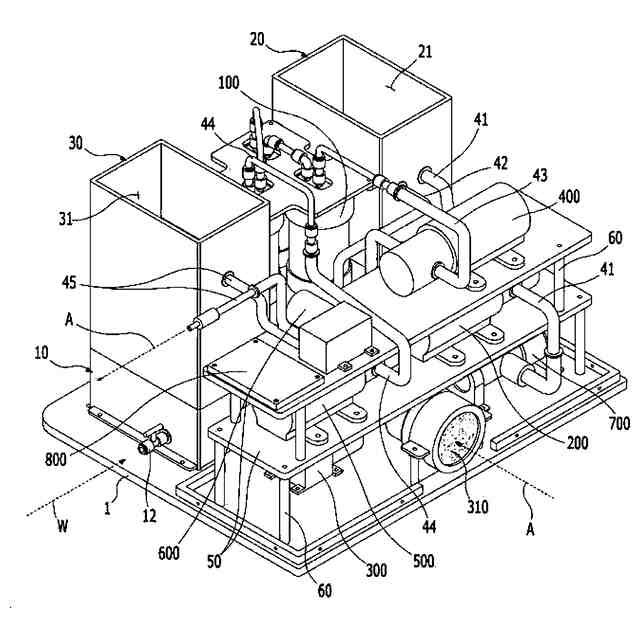

【選択図】図1
特許請求の範囲【請求項１】
内部の貯蔵空間に水が収容される水槽と、
内部に第１補助空間が形成される第１タンク部と、
前記水槽の上部に設けられ、内部の第２補助空間が前記貯蔵空間と上下に連通する第２タンク部と、
水と空気がフィルターリングされるように内部に浄水フィルターが設けられる浄水フィルター部と、
前記水槽と第１タンク部を連結する第１連結ラインに設けられ、前記貯蔵空間の水を前記第１補助空間にポンピングする第１ポンピング部と、
前記第１タンク部と第２連結ラインによって連結され、外部の空気をフィルターリングした後、前記第１補助空間にポンピングする第２ポンピング部と、
前記第１タンク部と浄水フィルター部を連結する第３連結ラインに設けられ、前記第１補助空間の水と空気を前記浄水フィルター部にポンピングする第３ポンピング部と、
前記浄水フィルター部と水槽を連結する第４連結ラインに設けられ、前記浄水フィルター部を通過した水と空気を前記貯蔵空間に投入させる第４ポンピング部と、
前記第２タンク部と第５連結ラインによって連結され、前記第２補助空間の最上層に上昇した空気を前記第２タンク部の外部にポンピングする第５ポンピング部と、を含む
ことを特徴とする空気浄化装置。
続きを表示（約 330 文字）【請求項２】
前記第１連結ラインに設けられ、前記第１ポンピング部に移動する水に紫外線（ＵＶ）を照射する紫外線殺菌部をさらに含む
請求項１に記載の空気浄化装置。
【請求項３】
前記第２補助空間を上下に区画し、空気が通過するように複数の通過ホールが上下に貫通する複数の区画板をさらに含む
請求項１に記載の空気浄化装置。
【請求項４】
前記第２ポンピング部の入側に設けられて空気をフィルターリングするエアフィルターをさらに含む
請求項１に記載の空気浄化装置。
【請求項５】
前記第４連結ラインは、
前記第２補助空間の下部領域に水と空気を投入させる
請求項１に記載の空気浄化装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、空気浄化装置に関するものであって、より詳細には、空気を多段にフィルターリングした後に外部に排出させることができる空気浄化装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
一般に、家庭や産業現場などでは、各種の空気浄化装置が使用される。例えば、ゴミ焼却炉や工場の煙突などでは、排出ガス中に含まれる有害物質やダストなどを除去するために空気浄化装置を用いる。
【０００３】
そして、家庭でも清潔な環境を維持するために空気清浄機が使用され、エアコン、ファンヒーター、真空掃除機などでも空気を浄化する各種フィルターが装着される。例えば、無菌室や実験室など非常にきれいな空気質を望む室内の場合には、室内空気中に浮遊する病原性細菌や微細粉塵などを除去するためにフィルター方式の空気浄化装置を使用している。
【０００４】
ところが、従来の空気浄化装置は、フィルターに依存する浄化構造を有するため、フィルターの寿命が長くなく、フィルターに捕集された異物に細菌が繁殖したり、フィルターに捕集された異物が外力によって飛散されたりして装置内部を汚染させることがあり、衛生的な管理が難しかった。
【０００５】
本発明に係る先行文献としては、特許文献１：韓国公開特許公報第１０－２０２２－００７２８４４号（２０２２年０６月０２日）があり、前記先行文献には、空気清浄機が開示されている。
【先行技術文献】
【特許文献】
【０００６】
韓国公開特許公報第１０－２０２２－００７２８４４号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、空気を多段にフィルターリングした後に外部に排出させることができる空気浄化装置を提供する。
【課題を解決するための手段】
【０００８】
本発明による空気浄化装置は、内部の貯蔵空間に水が収容される水槽と、内部に第１補助空間が形成される第１タンク部と、前記水槽の上部に設けられ、内部の第２補助空間が前記貯蔵空間と上下に連通する第２タンク部と、水と空気がフィルターリングされるように内部に浄水フィルターが設けられる浄水フィルター部と、前記水槽と第１タンク部を連結する第１連結ラインに設けられ、前記貯蔵空間の水を前記第１補助空間にポンピングする第１ポンピング部と、前記第１タンク部と第２連結ラインによって連結され、外部の空気をフィルターリングした後、前記第１補助空間にポンピングする第２ポンピング部と、前記第１タンク部と浄水フィルター部を連結する第３連結ラインに設けられ、前記第１補助空間の水と空気を前記浄水フィルター部にポンピングする第３ポンピング部と、前記浄水フィルター部と水槽を連結する第４連結ラインに設けられ、前記浄水フィルター部を通過した水と空気を前記貯蔵空間に投入させる第４ポンピング部と、前記第２タンク部と第５連結ラインによって連結され、前記第２補助空間の最上層に上昇した空気を前記第２タンク部の外部にポンピングする第５ポンピング部と、を含むことを特徴とする。
【０００９】
また、前記第１連結ラインに設けられ、前記第１ポンピング部に移動する水に紫外線（ＵＶ）を照射する紫外線殺菌部をさらに含み得る。
【００１０】
また、前記第２補助空間を上下に区画し、空気が通過するように複数の通過ホールが上下に貫通する複数の区画板をさらに含み得る。
（【００１１】以降は省略されています）
