公開番号2025085379
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023199219
出願日2023-11-24
発明の名称操作端末、操作支援方法、及び操作支援プログラム
出願人オムロン株式会社
代理人個人,個人,個人
主分類G07G 1/00 20060101AFI20250529BHJP(チェック装置)
要約【課題】操作端末の操作性を向上させることが可能な操作端末、操作支援方法、及び操作プ支援ログラムを提供する。
【解決手段】決済端末10は、タッチパネル12に所定の画面を表示させる表示処理部111と、決済端末10の位置を特定する特定処理部113と、決済端末10の位置に基づいて、画面の向きを第1方向と第1方向とは異なる第2方向とに変更可能な画面変更モードと、画面の向きを第1方向に固定する画面固定モードとのいずれかに設定する設定処理部114と、を備える。
【選択図】図13
特許請求の範囲【請求項１】
携帯可能な操作端末であって、
前記操作端末の表示部に所定の画面を表示させる表示処理部と、
前記操作端末の位置を特定する特定処理部と、
前記操作端末の位置に基づいて、前記画面の向きを第１方向と前記第１方向とは異なる第２方向とに変更可能な画面変更モードと、前記画面の向きを前記第１方向に固定する画面固定モードとのいずれかに設定する設定処理部と、
を備える操作端末。
続きを表示（約 1,000 文字）【請求項２】
前記特定処理部は、前記操作端末の電気的な接続状況に基づいて、前記操作端末の位置を特定する、
請求項１に記載の操作端末。
【請求項３】
前記特定処理部は、前記操作端末における給電状況に基づいて、前記操作端末の位置を特定する、
請求項１に記載の操作端末。
【請求項４】
前記特定処理部は、前記操作端末が着脱可能に接続される被接続装置との接続状況に基づいて、前記操作端末の位置を特定する、
請求項１に記載の操作端末。
【請求項５】
前記特定処理部は、前記被接続装置から前記操作端末に対する給電状況に基づいて、前記操作端末の位置を特定する、
請求項４に記載の操作端末。
【請求項６】
前記特定処理部は、前記操作端末が着脱可能に載置される被接続装置との通信強度に基づいて、前記操作端末の位置を特定する、
請求項１に記載の操作端末。
【請求項７】
前記特定処理部は、前記操作端末に搭載されるカメラの撮像画像に基づいて、前記操作端末の位置を特定する、
請求項１に記載の操作端末。
【請求項８】
前記特定処理部は、前記操作端末に搭載される受信機が送信機から受信する信号に基づいて、前記操作端末の位置を特定する、
請求項１に記載の操作端末。
【請求項９】
前記設定処理部は、前記特定処理部により特定される前記操作端末の位置が、前記操作端末が着脱可能に載置される被接続装置が配置されている位置である場合に、前記画面変更モードに設定し、前記操作端末の位置が、前記被接続装置が配置されていない位置である場合に、前記画面固定モードに設定する、
請求項１～８のいずれかに記載の操作端末。
【請求項１０】
携帯可能な操作端末の表示部に所定の画面を表示させることと、
前記操作端末の位置を特定することと、
前記操作端末の位置に基づいて、前記画面の向きを第１方向と前記第１方向とは異なる第２方向とに変更可能な画面変更モードと、前記画面の向きを前記第１方向に固定する画面固定モードとのいずれかに設定することと、
一又は複数のプロセッサーが実行する操作支援方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、操作端末、操作支援方法、及び操作支援プログラムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
飲食店、小売店などの店舗において、クレジットカードなどの決済カードを用いて料金の支払いが行われる場合がある。従って、店舗には、決済カードによる決済処理が可能な操作端末が備えられている。従来、ＰＯＳシステムとデータ通信可能に接続された携帯型の操作端末が知られている。例えば、店員と客とが対面する場面で、店員が操作端末の画面を確認及び操作する場合に、画面の向きを店員側に変更し、客が操作端末の画面を確認及び操作する場合に、画面の向きを客側に変更する技術が知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－２０７６３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来の技術では、店員と客とが対面しない場面において不必要に画面の向きが変更されてしまい、操作端末の操作性が低下する問題が生じる。
【０００５】
本発明の目的は、操作端末の操作性を向上させることが可能な操作端末、操作支援方法、及び操作プ支援ログラムを提供することにある。
【課題を解決するための手段】
【０００６】
本発明の一の局面に係る操作端末は、携帯可能な操作端末であって、表示処理部と特定処理部と設定処理部とを備える。前記表示処理部は、前記操作端末の表示部に所定の画面を表示させる。前記特定処理部は、前記操作端末の位置を特定する。前記設定処理部は、前記操作端末の位置に基づいて、前記画面の向きを第１方向と前記第１方向とは異なる第２方向とに変更可能な画面変更モードと、前記画面の向きを前記第１方向に固定する画面固定モードとのいずれかに設定する。
【０００７】
本発明の他の局面に係る操作支援方法は、携帯可能な操作端末の表示部に所定の画面を表示させることと、前記操作端末の位置を特定することと、前記操作端末の位置に基づいて、前記画面の向きを第１方向と前記第１方向とは異なる第２方向とに変更可能な画面変更モードと、前記画面の向きを前記第１方向に固定する画面固定モードとのいずれかに設定することと、一又は複数のプロセッサーが実行する。
【０００８】
本発明に他の局面に係る操作支援プログラムは、携帯可能な操作端末の表示部に所定の画面を表示させることと、前記操作端末の位置を特定することと、前記操作端末の位置に基づいて、前記画面の向きを第１方向と前記第１方向とは異なる第２方向とに変更可能な画面変更モードと、前記画面の向きを前記第１方向に固定する画面固定モードとのいずれかに設定することと、を一又は複数のプロセッサーに実行させるための操作支援プログラムである。
【発明の効果】
【０００９】
本発明によれば、操作端末の操作性を向上させることが可能な操作端末、操作支援方法、及び操作支援プログラムを提供することができる。
【図面の簡単な説明】
【００１０】

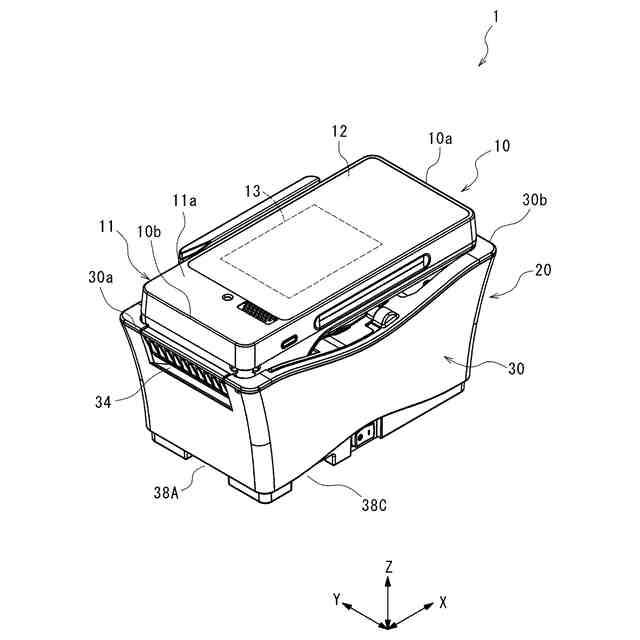

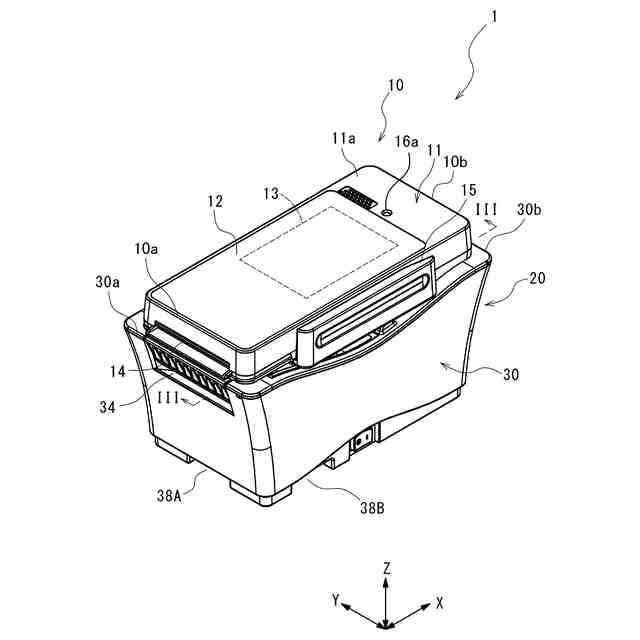

図１は、本発明の実施形態に係る決済端末装置の外観を示す斜視図である。

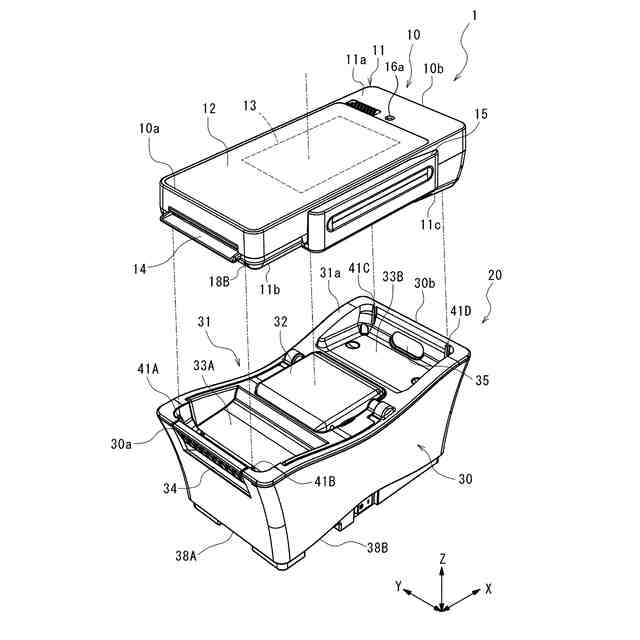

図２は、本発明の実施形態に係る決済端末装置の外観を示す分解斜視図である。

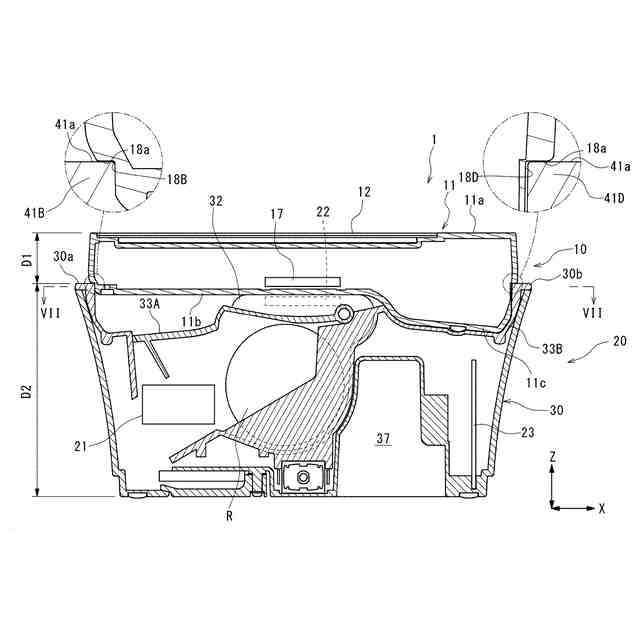

図３は、図１のＩＩＩ－ＩＩＩ線に沿った断面図である。

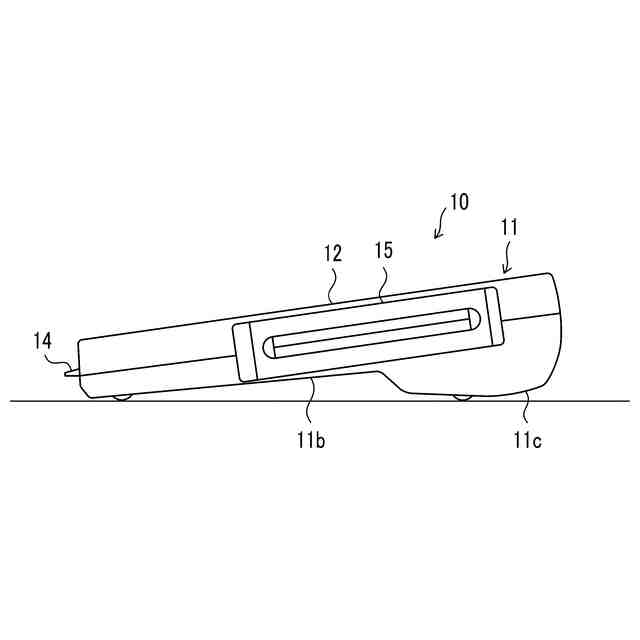

図４は、本発明の実施形態に係る決済端末の外観を示す側面図である。

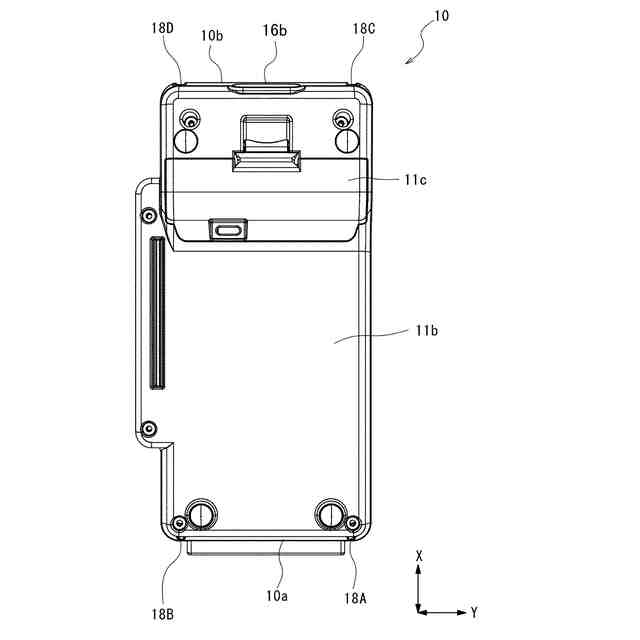

図５は、本発明の実施形態に係る決済端末の外観を示す背面図である。

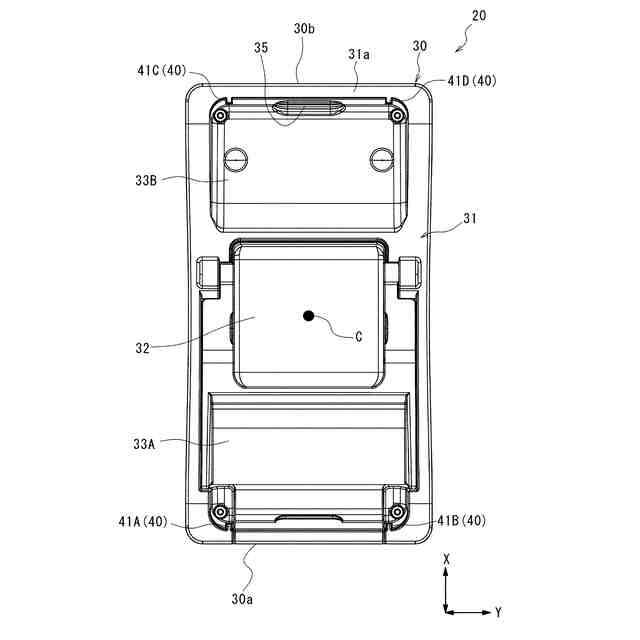

図６は、本発明の実施形態に係るクレードルの外観を示す背面図である。

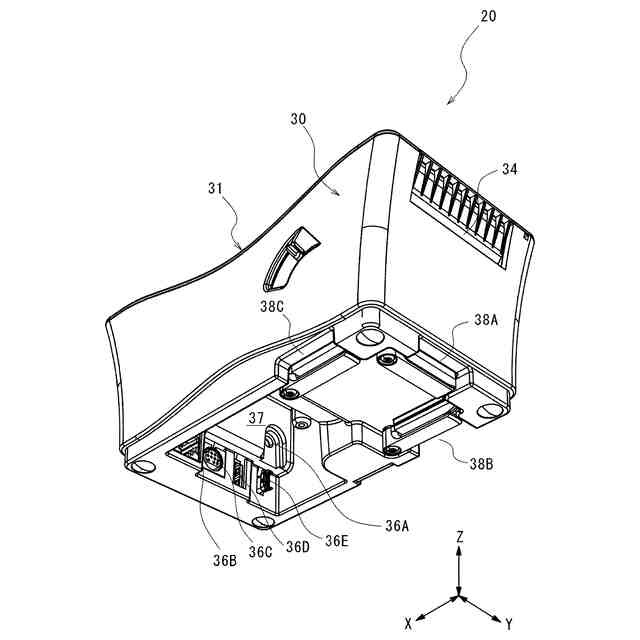

図７は、本発明の実施形態に係るクレードルの外観を示す斜視図である。

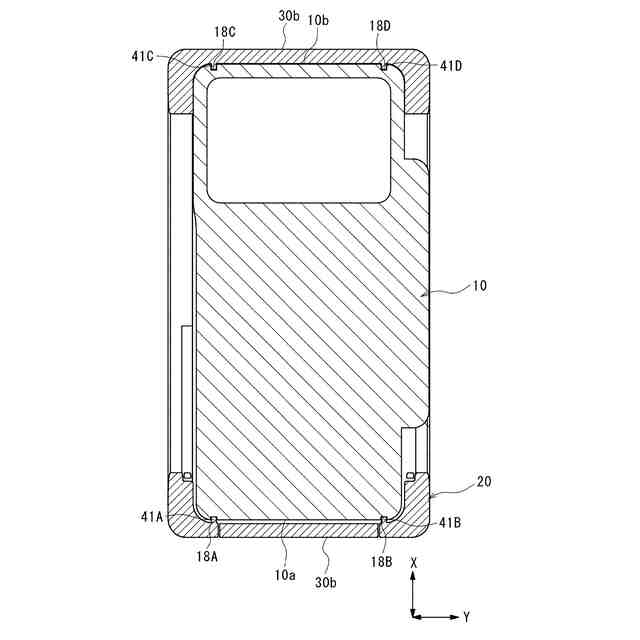

図８は、図１のＶＩＩ－ＶＩＩ線に沿った断面図である。
図９は、本発明の実施形態に係る決済端末装置の外観を示す斜視図である。
図１０は、本発明の実施形態に決済端末装置が導入される店舗の一例を示す図である。
図１１は、本発明の実施形態に係る決済端末に表示される画面の一例である。
図１２は、本発明の実施形態に係る決済端末に表示される画面の一例である。

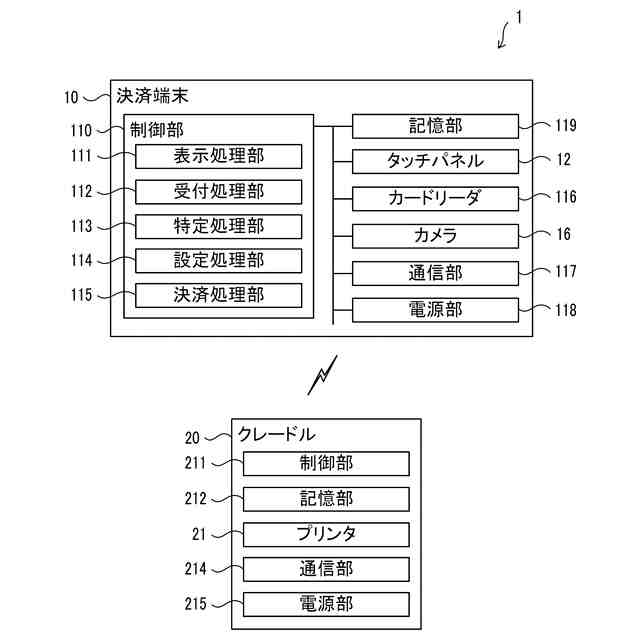

図１３は、本発明の実施形態に係る決済端末装置の構成を示す機能ブロック図である。
図１４は、本発明の実施形態に係る決済端末において実行される決済支援処理の手順の一例を示すフローチャートである。
図１５は、本発明の実施形態に係る決済端末において実行される決済支援処理の手順の一例を示すフローチャートである。
図１６は、本発明の実施形態に係る決済端末に表示される画面の一例である。
図１７は、本発明の実施形態に係る決済端末に表示される画面の一例である。
図１８は、本発明の実施形態に係る決済端末に表示される画面の一例である。
図１９は、本発明の実施形態に係る決済端末に表示される画面の一例である。
図２０は、本発明の実施形態に係る決済端末に表示される画面の一例である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
