公開番号2025086036
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023199824
出願日2023-11-27
発明の名称コイルアレイ
出願人TDK株式会社
代理人個人,個人,個人
主分類H01F 27/00 20060101AFI20250530BHJP(基本的電気素子)
要約【課題】コイル特性の向上および低背化を図ることができるコイルアレイを提供する。
【解決手段】コイルアレイ1では、2つのコイル部品10が並列接続されており、それによりコイル部品を単体で用いる場合に比べておよそ2倍の電流を流すことができ、かつ、直流抵抗をおよそ半減することができる。すなわち、コイル特性の向上が実現されている。その上、2つのコイル部品10はコイル13のコイル軸Xを共通にしつつ実装基板100に対して平行な第一方向D1に沿って並んでいるために低背化が図られている。
【選択図】図1
特許請求の範囲【請求項１】
実装基板に対向される実装面を有する素体と、前記素体内に設けられて前記実装面に対して平行に延びる第一方向に沿うコイル軸を有するコイルと、前記素体の表面に設けられて前記コイルと電気的に接続された一対の外部端子とを含むコイル部品を複数備え、
前記複数のコイル部品が、前記コイル軸を共通にしつつ前記第一方向に沿って並ぶとともに並列接続されている、コイルアレイ。
続きを表示（約 540 文字）【請求項２】
前記複数のコイル部品全てにおけるコイルの磁束の向きが同じである、請求項１に記載のコイルアレイ。
【請求項３】
前記第一方向において隣り合う前記コイル部品におけるコイルの磁束の向きが逆である、請求項１に記載のコイルアレイ。
【請求項４】
前記素体が前記第一方向において対面する一対の側面を有し、該側面の少なくとも一部が湾曲している、請求項１に記載のコイルアレイ。
【請求項５】
前記コイル部品が前記実装面に対して直交する方向に延在する基板を含み、
前記実装面が凸部および凹部を有し、該凸部において前記基板の一部が前記実装面から露出している、請求項１に記載のコイルアレイ。
【請求項６】
前記第一方向において隣り合う前記コイル部品の間に介在する磁性シートをさらに備える、請求項１に記載のコイルアレイ。
【請求項７】
前記複数のコイル部品の外部端子を一体的に覆う金属プレートをさらに備える、請求項１に記載のコイルアレイ。
【請求項８】
前記素体の実装面側において、前記外部端子の縁から前記金属プレートの端部が退行している、請求項７に記載のコイルアレイ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コイルアレイに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
下記引用文献１には、実装基板に対向される実装面を有する素体内に設けられ、実装面に対して直交する方向に延びるコイル軸を有するコイルを備えたコイル部品が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１０６５２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した従来技術に係るコイル部品では、比較的大きな電流が流れる回路に用いることは困難であり、また、直流抵抗を低減することも困難であった。
【０００５】
発明者らは、鋭意研究の末、大電流化および低抵抗化といったコイル特性の向上を図ることができ、その際に低背化を図ることもできる技術を新たに見出した。
【０００６】
本開示の一側面は、コイル特性の向上および低背化を図ることができるコイルアレイを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の一側面に係るコイルアレイは、実装基板に対向される実装面を有する素体と、素体内に設けられて実装面に対して平行に延びる第一方向に沿うコイル軸を有するコイルと、素体の表面に設けられてコイルと電気的に接続された一対の外部端子とを含むコイル部品を複数備え、複数のコイル部品が、コイル軸を共通にしつつ第一方向に沿って並ぶとともに並列接続されている。
【０００８】
上記コイルアレイにおいては、複数のコイル部品が並列接続されることで、大電流化および低抵抗化といったコイル特性が高められている。このとき、素体の実装面に対して平行に延びる第一方向に沿って複数のコイル部品が並んでいるため、複数のコイル部品を実装基板上に積み上げる形態に比べて、高さを高くなるのを抑制する（すなわち、低背化する）ことができる。
【発明の効果】
【０００９】
本開示の種々の側面によれば、コイル特性の向上および低背化を図ることができるコイルアレイが提供される。
【図面の簡単な説明】
【００１０】

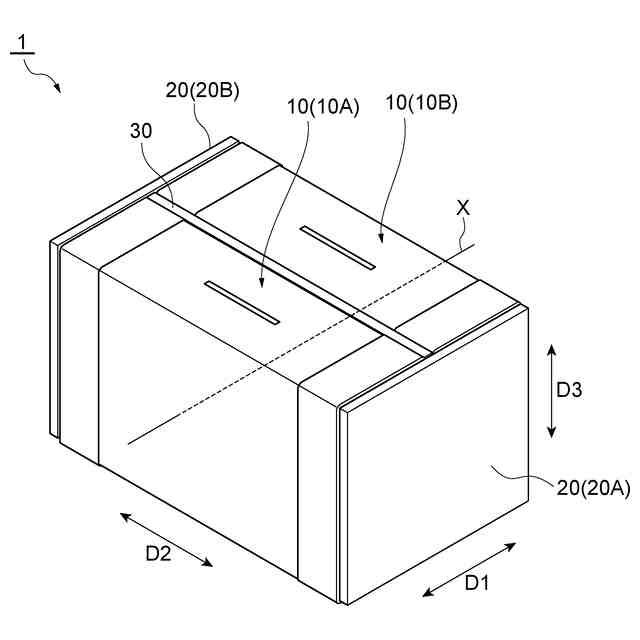

図１は、一実施形態に係るコイルアレイを示した概略斜視図である。

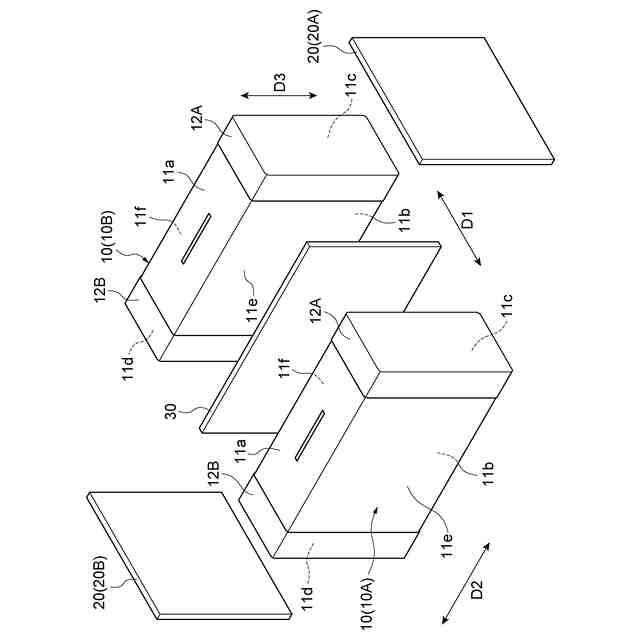

図２は、図１に示したコイルアレイの分解斜視図である。

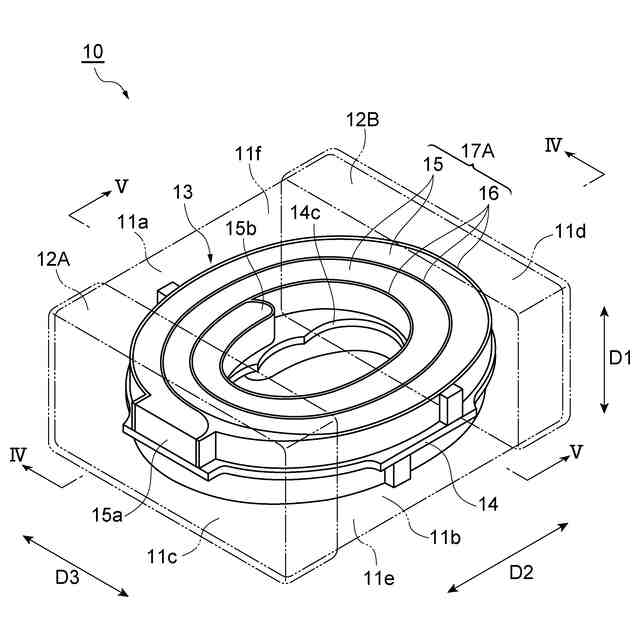

図３は、図１、２のコイル部品の内部構造を示した図である。

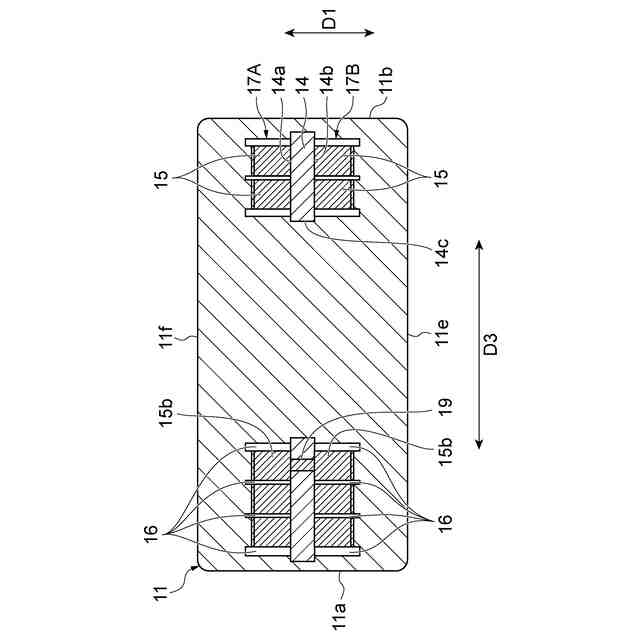

図４は、図３に示したコイル部品のＩＶ－ＩＶ線断面図である。
図５は、図３に示したコイル部品のＶ－Ｖ線断面図である。

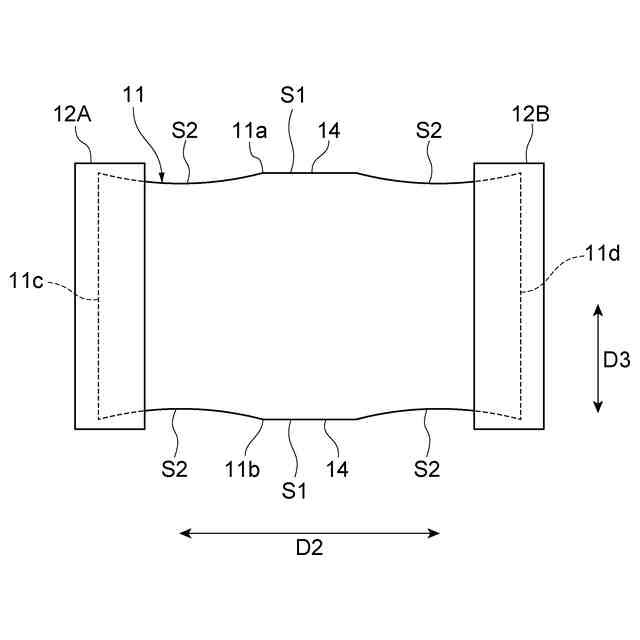

図６は、図１、２に示したコイル部品の側面図である。

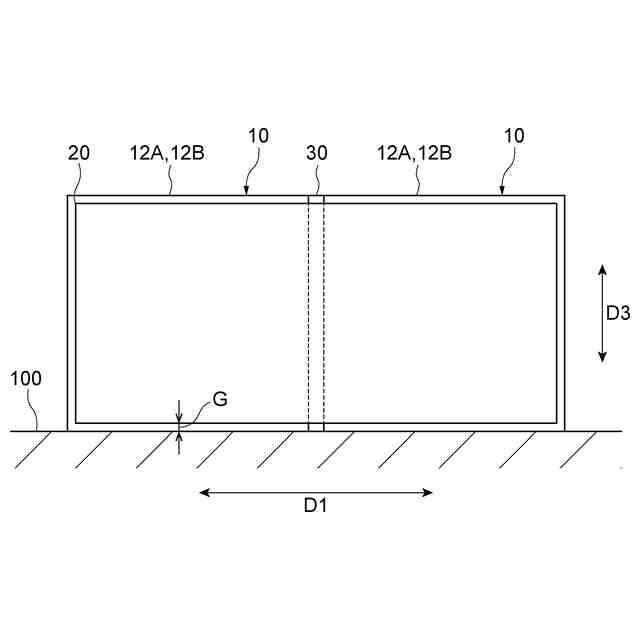

図７は、図１に示したコイルアレイの端面図である。

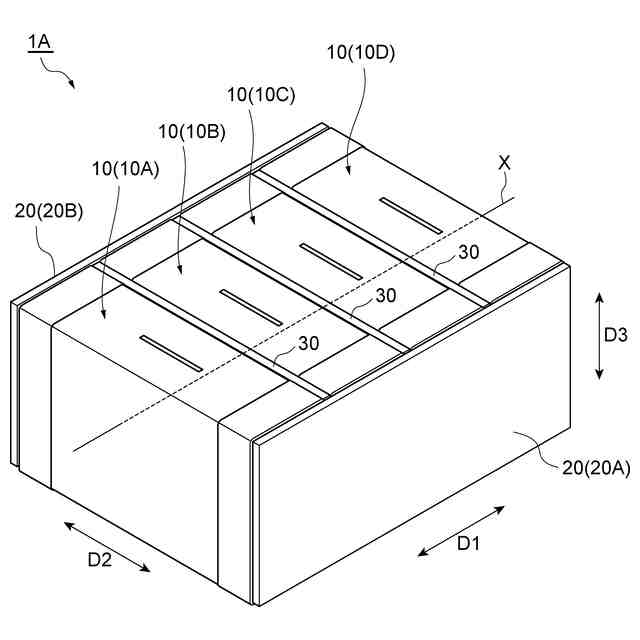

図８は、異なる態様のコイルアレイを示した概略斜視図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
