公開番号2025086068
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023199875
出願日2023-11-27
発明の名称振動デバイスおよびその振動方法
出願人TDK株式会社
代理人個人,個人,個人
主分類G06F 3/01 20060101AFI20250530BHJP(計算;計数)
要約【課題】振動の強度向上が図られた振動デバイスおよびその振動方法を提供する。
【解決手段】 ICカード1では、制御回路20が、方形パルス状の駆動信号V2を生成するマイコン21と、マイコン21で生成された方形パルス状の駆動信号V2を昇圧するトランジスタ22とを含んでおり、圧電素子18を駆動する駆動信号としてトランジスタ22で昇圧された駆動信号が用いられる。トランジスタ22で生成される駆動信号は、マイコン21で生成される駆動信号V2よりも昇圧されていることで、圧電素子18の振動の強度向上を実現することができる。
【選択図】図4
特許請求の範囲【請求項１】
給電装置から非接触給電を受ける受電部と、
前記受電部で受けた電力により駆動信号を生成する制御部と、
前記制御部で生成された駆動信号に応じて振動する圧電振動子と
を備え、
前記制御部が、方形パルス信号を生成する第１制御部と、該第１制御部で生成された方形パルス信号を昇圧して前記駆動信号を生成する第２制御部とを含む、振動デバイス。
続きを表示（約 700 文字）【請求項２】
前記給電装置と給電を受ける受電部との離間距離が第１の距離であるときの前記圧電振動子の第１の振動パターンと、前記離間距離が前記第１の距離より長い第２の距離であるときの前記圧電振動子の第２の振動パターンとが異なる、請求項１に記載の振動デバイス。
【請求項３】
前記第１の振動パターンと前記第２の振動パターンとは、振幅および周期の少なくとも一方が異なる、請求項２に記載の振動デバイス。
【請求項４】
前記第１の振動パターンの振幅が前記第２の振動パターンの振幅より大きい、請求項３に記載の振動デバイス。
【請求項５】
前記第１の振動パターンの周期が前記第２の振動パターンの周期より短い、請求項３に記載の振動デバイス。
【請求項６】
前記振動デバイスがＩＣカードである、請求項１に記載の振動デバイス。
【請求項７】
前記第１制御部が生成する方形パルス信号がＰＷＭ信号である、請求項１に記載の振動デバイス。
【請求項８】
前記第２制御部がトランジスタを含む、請求項１に記載の振動デバイス。
【請求項９】
給電装置から非接触給電を受ける受電部と、前記受電部で受けた電力により駆動信号を生成する制御部であって、方形パルス信号を生成する第１制御部と、該第１制御部で生成された方形パルス信号を昇圧して前記駆動信号を生成する第２制御部とを含む制御部と、圧電振動子とを備える振動デバイスにおいて、前記圧電振動子が前記制御部で生成された前記駆動信号に応じて振動する、振動デバイスの振動方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、振動デバイスおよびその振動方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
下記引用文献１には、振動デバイスの一種として振動機構を備えた非接触型ＩＣカードが開示されており、振動機構の振動源として圧電素子または振動用モータが用いられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１３２４０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
発明者らは、振動デバイスの振動の強度について研究を重ね、その結果、振動の強度を高めることができる技術を新たに見出した。
【０００５】
本開示の一側面は、振動の強度向上が図られた振動デバイスおよびその振動方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一側面に係る振動デバイスは、給電装置から非接触給電を受ける受電部と、受電部で受けた電力により駆動信号を生成する制御部と、制御部で生成された駆動信号に応じて振動する圧電振動子とを備え、制御部が、方形パルス信号を生成する第１制御部と、該第１制御部で生成された方形パルス信号を昇圧して駆動信号を生成する第２制御部とを含む。
【０００７】
本開示の一側面に係る振動デバイスの振動方法は、給電装置から非接触給電を受ける受電部と、受電部で受けた電力により駆動信号を生成する制御部であって、方形パルス信号を生成する第１制御部と、該第１制御部で生成された方形パルス信号を昇圧して駆動信号を生成する第２制御部とを含む制御部と、圧電振動子とを備える振動デバイスにおいて、圧電振動子が制御部で生成された駆動信号に応じて振動する。
【０００８】
上記振動デバイスおよびその振動方法では、制御部が、方形パルス信号を生成する第１制御部と、該第１制御部で生成された方形パルス信号を昇圧する第２制御部とを含んでおり、圧電振動子を駆動する駆動信号として第２制御部で昇圧された信号を用いることで、振動の強度を高めることができる。
【発明の効果】
【０００９】
本開示の種々の側面によれば、振動の強度向上が図られた振動デバイスおよびその振動方法が提供される。
【図面の簡単な説明】
【００１０】

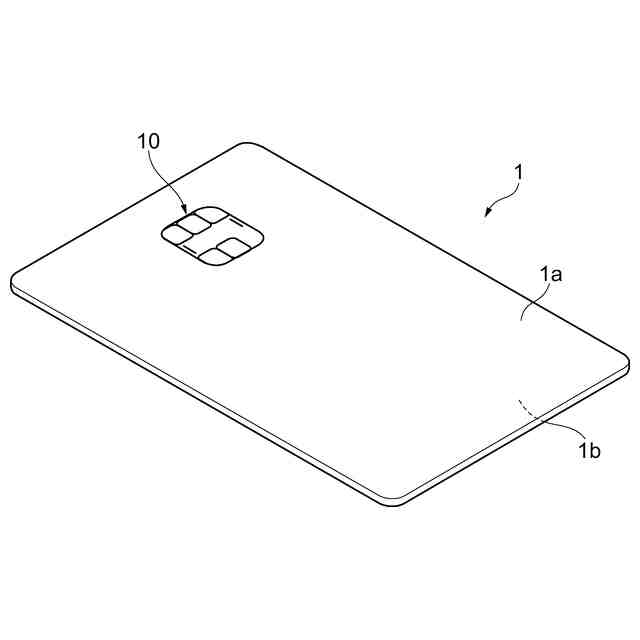

図１は、一実施形態に係るＩＣカードを示した概略斜視図である。

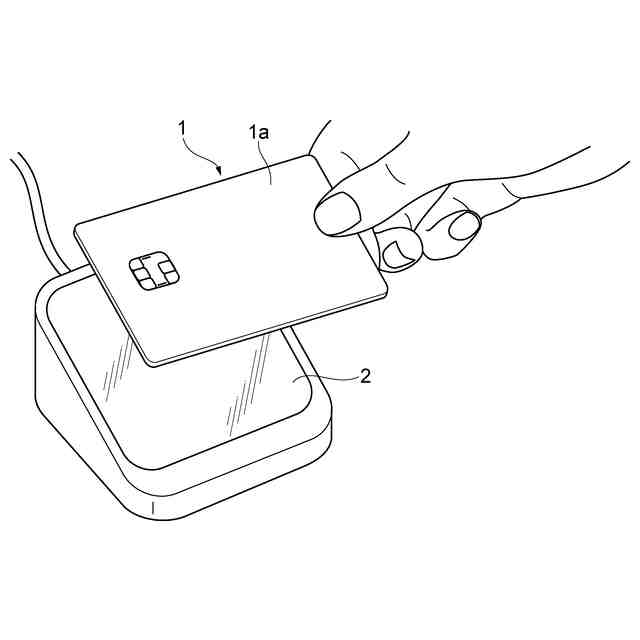

図２は、図１に示したＩＣカードがリーダライタにかざされた状態を示した図である。

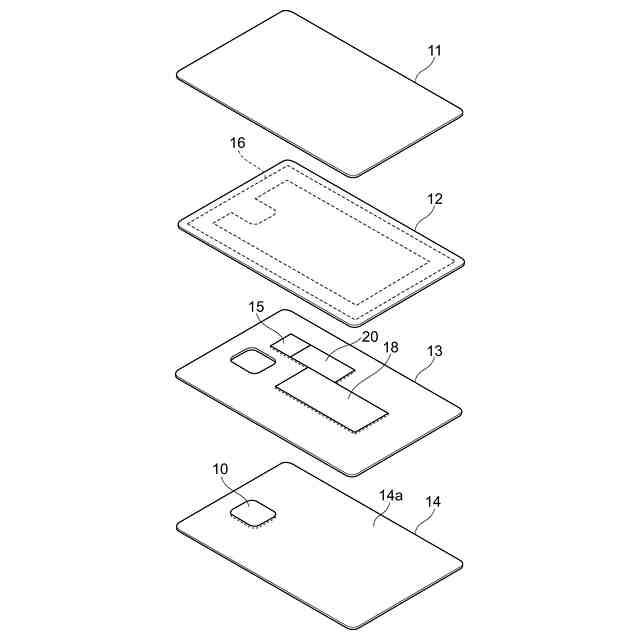

図３は、図１に示したＩＣカードの積層構造を示した分解斜視図である。

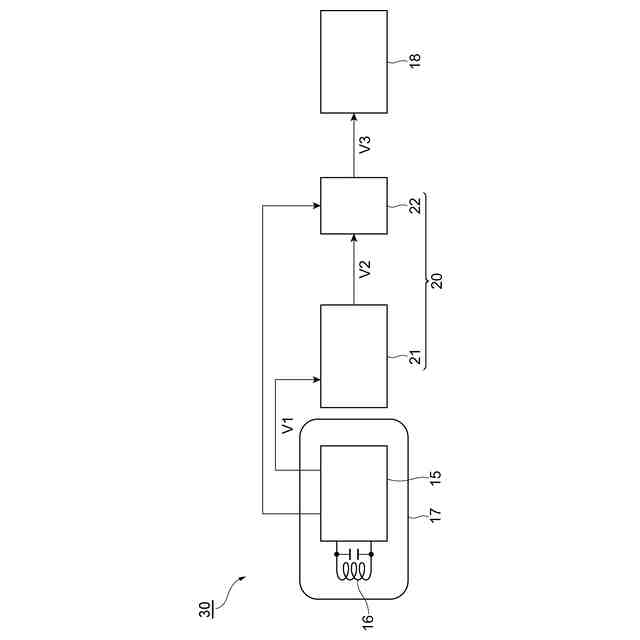

図４は、図１に示したＩＣカードの振動回路を示した図である。

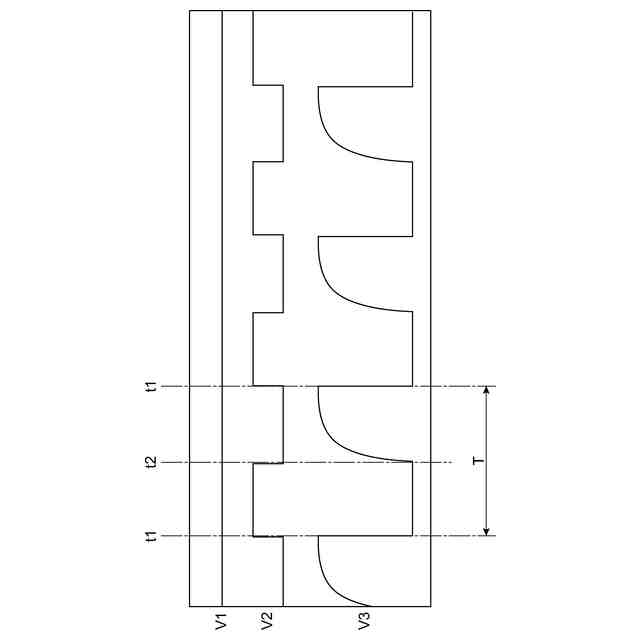

図５は、ＩＣカードへの給電が適切であるときの挙動を示した図である。

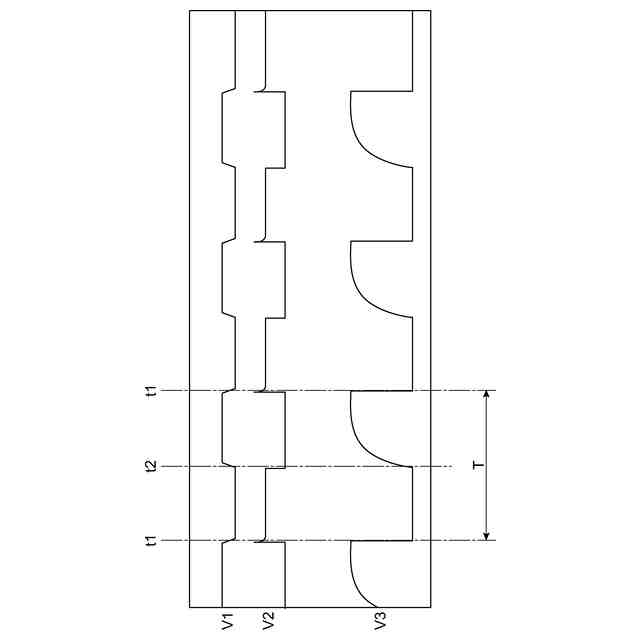

図６は、ＩＣカードへの給電が弱まっているときの挙動を示した図である。

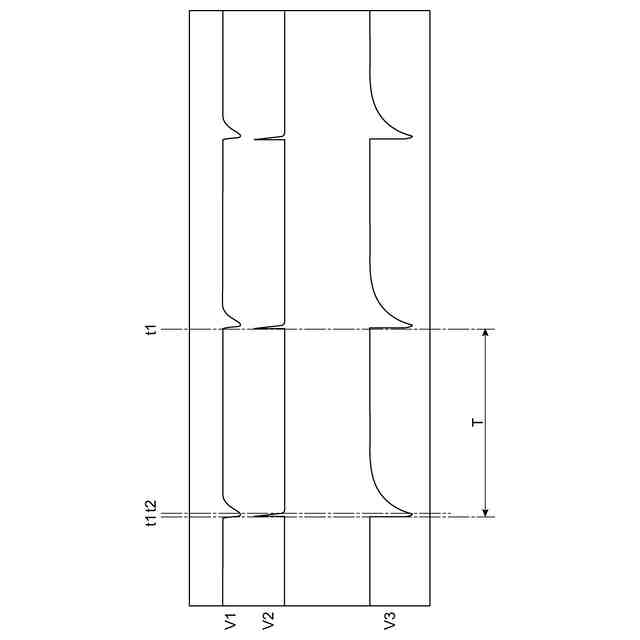

図７は、ＩＣカードへの給電が不足しているときの挙動を示した図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
