発明の名称電子部品
出願人TDK株式会社
代理人インフォート弁理士法人,弁理士法人イトーシン国際特許事務所
主分類H03H 7/01 20060101AFI20250718BHJP(基本電子回路)
要約【課題】所望の特性を実現しながら小型化が可能な電子部品を実現する。
【解決手段】電子部品1は、第1の本体50と、第2の本体80とを備えている。第2の本体80は、第1の本体50の第1の面50Aに搭載されている。第1の本体50は、積層方向Tから見て第2の本体80と重なる第1の領域R1と、積層方向Tから見て第2の本体80とは重ならない第2の領域R2とを含んでいる。複数のキャパシタ導体の少なくとも一部は、第1の領域R1に配置されている。少なくとも1つのインダクタ導体は、第2の領域R2に配置された主要部分と、非主要部分とを含んでいる。非主要部分は、第2の領域R2に配置されているか、または少なくとも一部が第1の領域R1に配置されている。
【選択図】図12
特許請求の範囲【請求項１】
積層された複数の誘電体層と、複数の導体と、前記複数の導体を用いて構成された第１の回路とを含む第１の本体と、
前記第１の回路に接続された第２の回路を含む第２の本体とを備え、
前記第１の本体は、前記複数の誘電体層の積層方向の端に位置する第１の面を有し、
前記第２の本体は、前記第１の面に搭載され、
前記第１の本体は、前記積層方向から見て前記第２の本体と重なる第１の領域と、前記積層方向から見て前記第２の本体とは重ならない第２の領域とを含み、
前記複数の導体は、少なくとも１つのキャパシタを構成するための複数のキャパシタ導体と、少なくとも１つのインダクタを構成するための少なくとも１つのインダクタ導体とを含み、
前記複数のキャパシタ導体の少なくとも一部は、前記第１の領域に配置され、
前記少なくとも１つのインダクタ導体は、前記第２の領域に配置された主要部分と、非主要部分とを含み、
前記非主要部分は、前記第２の領域に配置されているか、または少なくとも一部が前記第１の領域に配置されていることを特徴とする電子部品。
続きを表示（約 730 文字）【請求項２】
前記第１の回路は、前記少なくとも１つのキャパシタと前記少なくとも１つのインダクタとを含むことを特徴とする請求項１記載の電子部品。
【請求項３】
前記複数のキャパシタ導体の前記少なくとも一部と前記第２の本体との間には、他のインダクタおよび他のキャパシタは設けられていないことを特徴とする請求項１記載の電子部品。
【請求項４】
前記第１の領域に配置された前記複数のキャパシタ導体の前記少なくとも一部を前記第１の面に垂直投影してできる平面図形の面積は、前記非主要部分のうちの前記第１の領域に配置された部分を前記第１の面に垂直投影してできる平面図形の面積よりも大きいことを特徴とする請求項１記載の電子部品。
【請求項５】
前記少なくとも１つのキャパシタは、複数のキャパシタであり、
前記第１の領域に配置された前記複数のキャパシタ導体の前記少なくとも一部は、前記複数のキャパシタのうちの２つ以上のキャパシタを構成することを特徴とする請求項１記載の電子部品。
【請求項６】
前記少なくとも１つのインダクタは、複数のインダクタであり、
前記少なくとも１つのインダクタ導体は、複数のインダクタ導体であることを特徴とする請求項１記載の電子部品。
【請求項７】
前記少なくとも１つのインダクタ導体は、前記積層方向に平行な方向に延びる軸を中心に巻回されていることを特徴とする請求項１記載の電子部品。
【請求項８】
前記第２の領域は、前記第１の領域の外周部の少なくとも一部を覆っていることを特徴とする請求項１ないし７のいずれかに記載の電子部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、本体と本体に搭載された搭載部品とを備えた電子部品に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
ローパスフィルタ、ハイパスフィルタおよびバンドパスフィルタ等のフィルタは、複数の共振器を用いて構成されている。これらのフィルタに用いられる共振器としては、例えば、インダクタとキャパシタとを用いて構成されたＬＣ共振器や、弾性波素子を用いて構成された弾性波共振器が知られている。弾性波素子とは、弾性波を利用した素子である。弾性波素子には、弾性表面波を利用する弾性表面波素子や、バルク弾性波を利用するバルク弾性波素子がある。
【０００３】
フィルタ装置としては、ＬＣ共振器のみまたは弾性波共振器のみを用いて構成されたフィルタ装置の他に、ＬＣ共振器と弾性波共振器とを用いて構成されたハイブリッド型のフィルタ装置が知られている。例えば、特許文献１には、弾性波共振子を含む弾性波装置と、インダクタ素子またはインダクタ素子および容量素子を含む受動装置とを備えたハイブリッドフィルタ装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１９／０６５０２７号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ハイブリッド型のフィルタ装置では、一般的に、弾性波共振器を含む第１の部品と、その他の構成要素を含む第２の部品とに分けられる。第２の部品は、１つであってもよいし、複数であってもよい。フィルタ装置を小型化する観点から、第１の部品と第２の部品の一方を、第１の部品と第２の部品の他方に搭載することが好ましい。しかしながら、第２の部品にインダクタが含まれている場合、インダクタの形状および配置によっては、インダクタと第１の部品との間で電磁界が相互に作用して、所望の特性が得られない場合があった。
【０００６】
上記の問題は、第１の部品が弾性波共振器を含む場合に限らず、第１の部品が高周波スイッチ等の任意の能動素子または任意の受動素子を含む場合にも当てはまる。
【０００７】
本発明はかかる問題点に鑑みてなされたもので、その目的は、本体と本体に搭載された搭載部品とを備えた電子部品であって、所望の特性を実現しながら小型化が可能な電子部品を提供することにある。
【課題を解決するための手段】
【０００８】
本発明の電子部品は、積層された複数の誘電体層と、複数の導体と、複数の導体を用いて構成された第１の回路とを含む第１の本体と、第１の回路に接続された第２の回路を含む第２の本体とを備えている。第１の本体は、複数の誘電体層の積層方向の端に位置する第１の面を有している。第２の本体は、第１の面に搭載されている。第１の本体は、積層方向から見て第２の本体と重なる第１の領域と、積層方向から見て第２の本体とは重ならない第２の領域とを含んでいる。複数の導体は、少なくとも１つのキャパシタを構成するための複数のキャパシタ導体と、少なくとも１つのインダクタを構成するための少なくとも１つのインダクタ導体とを含んでいる。複数のキャパシタ導体の少なくとも一部は、第１の領域に配置されている。少なくとも１つのインダクタ導体は、第２の領域に配置された主要部分と、非主要部分とを含んでいる。非主要部分は、第２の領域に配置されているか、または少なくとも一部が第１の領域に配置されている。
【発明の効果】
【０００９】
本発明の電子部品では、複数のキャパシタ導体の少なくとも一部は、第１の領域に配置されている。少なくとも１つのインダクタ導体の主要部分は、第２の領域に配置されている。少なくとも１つのインダクタ導体の非主要部分は、第２の領域に配置されているか、または少なくとも一部が第１の領域に配置されている。これにより、本発明によれば、所望の特性を実現しながら小型化することが可能になるという効果を奏する。
【図面の簡単な説明】
【００１０】
本発明の第１の実施の形態に係る電子部品の回路構成を示す回路図である。

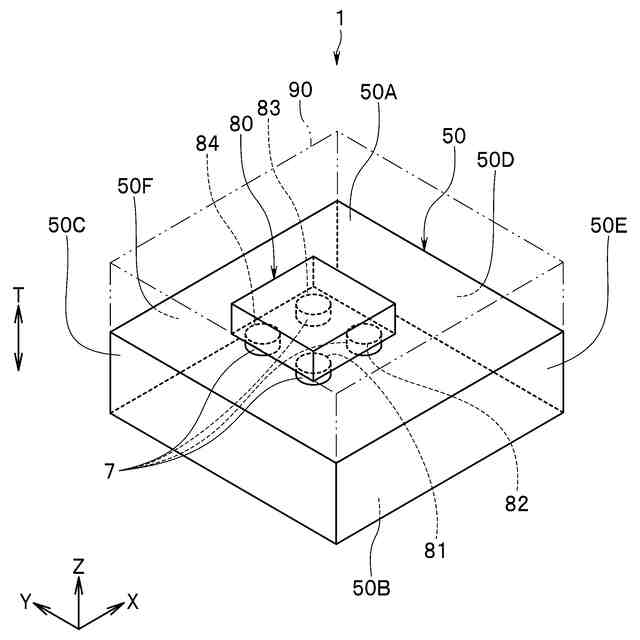

本発明の第１の実施の形態に係る電子部品を示す斜視図である。

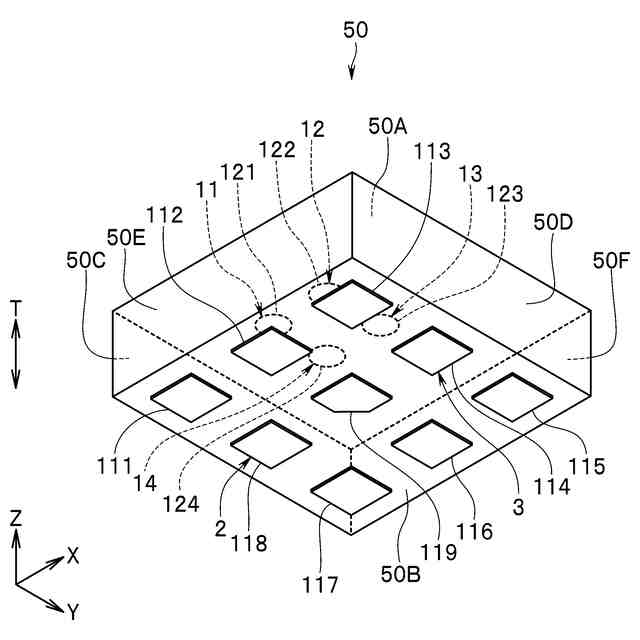

本発明の第１の実施の形態における第１の本体を示す斜視図である。
本発明の第１の実施の形態における第１の本体を示す斜視図である。

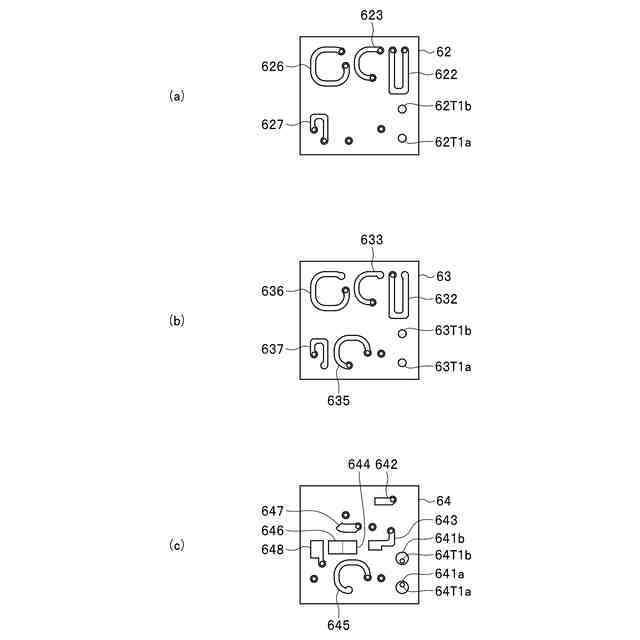

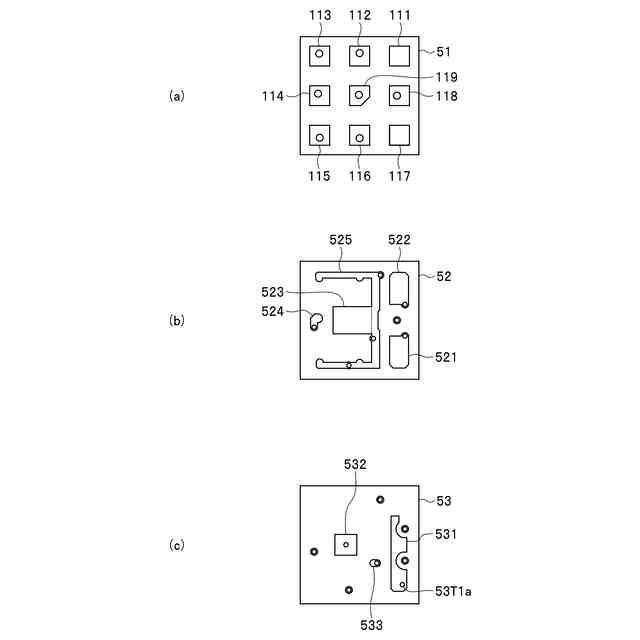

図２ないし図４に示した第１の本体における１層目ないし３層目の誘電体層のパターン形成面を示す説明図である。

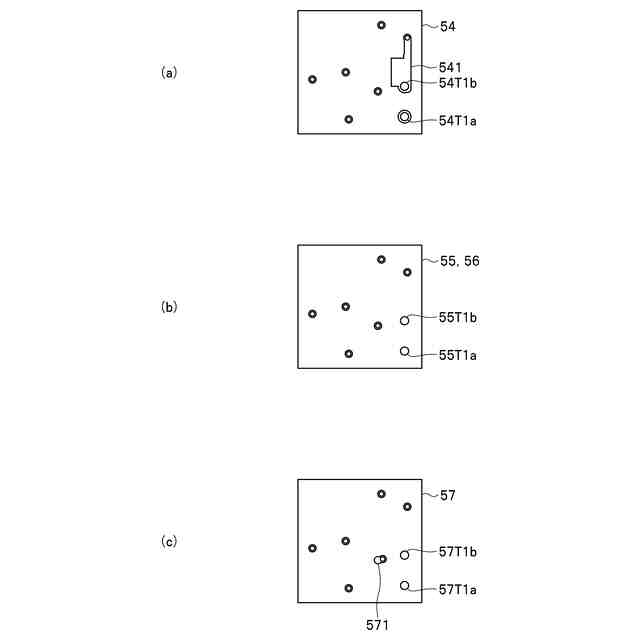

図２ないし図４に示した第１の本体における４層目ないし７層目の誘電体層のパターン形成面を示す説明図である。

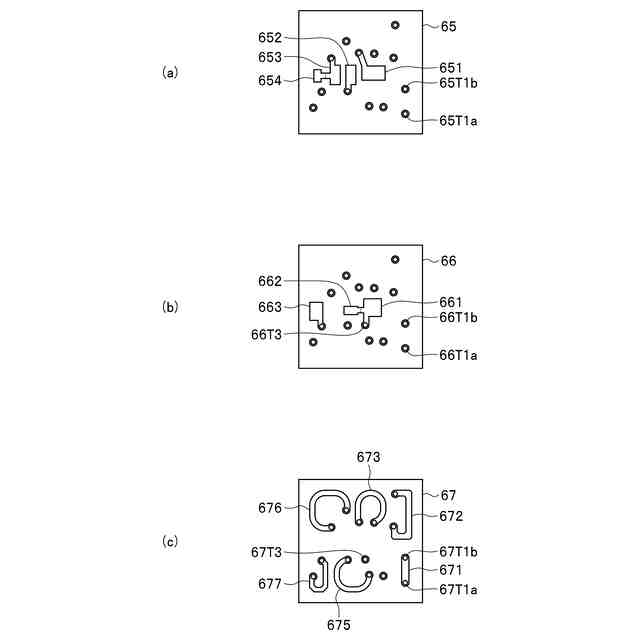

図２ないし図４に示した第１の本体における８層目ないし１１層目の誘電体層のパターン形成面を示す説明図である。

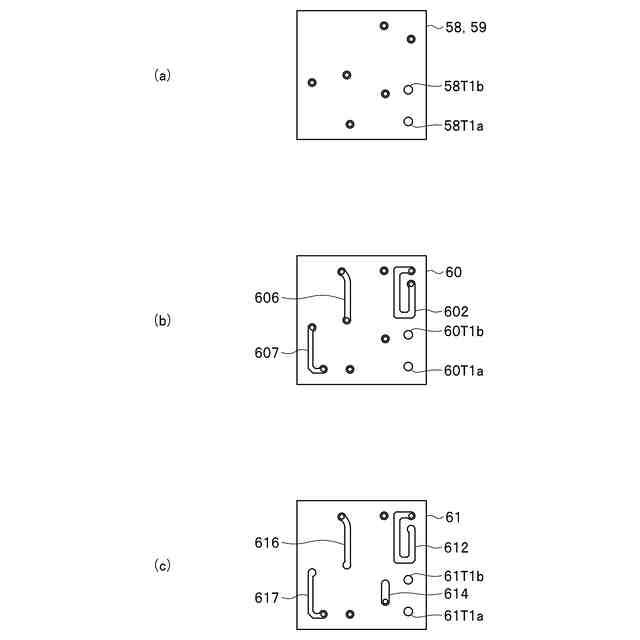

図２ないし図４に示した第１の本体における１２層目ないし１４層目の誘電体層のパターン形成面を示す説明図である。
図２ないし図４に示した第１の本体における１５層目ないし１７層目の誘電体層のパターン形成面を示す説明図である。
図２ないし図４に示した第１の本体における１８層目および１９層目の誘電体層のパターン形成面、ならびに１９層目の誘電体層の電極形成面を示す説明図である。
本発明の第１の実施の形態における第１の本体の内部を示す斜視図である。

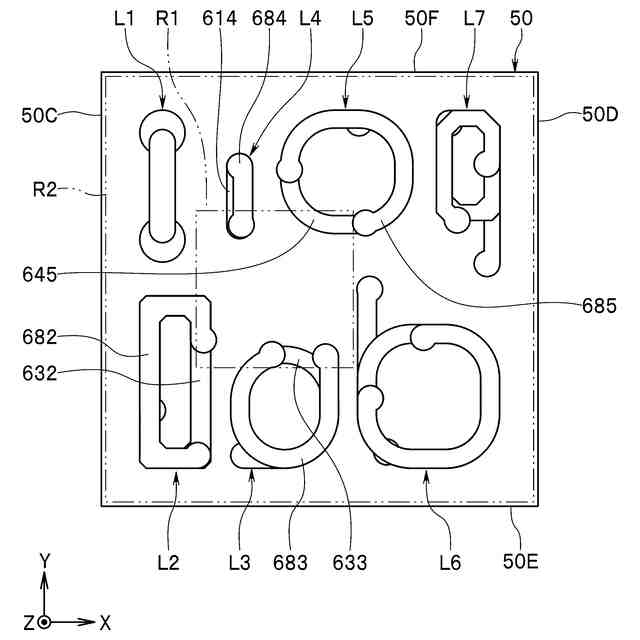

本発明の第１の実施の形態における第１の本体の内部の一部を示す平面図である。
本発明の第１の実施の形態における第１の本体の内部の他の一部を示す平面図である。
本発明の第１の実施の形態に係る電子部品を示す断面図である。
本発明の第１の実施の形態に係る電子部品の通過減衰特性の一例を示す特性図である。
本発明の第２の実施の形態に係る電子部品を示す側面図である。
