発明の名称画像処理装置
出願人京セラ株式会社
代理人個人
主分類H04N 1/00 20060101AFI20250617BHJP(電気通信技術)
要約【課題】選択中の機能ボタンに対応した画像処理に特化した履歴ボタンが表示されることにより、見つけづらいといった煩雑さをなくすことができユーザーの利便性を向上させることが可能となる。
【解決手段】画像処理装置は、操作パネルを備え、操作パネルは、メイン画面とサブ画面121とが表示可能とされ、メイン画面は、画像処理の種別に対応した複数の機能ボタンが配列されているメニュー領域を有し、サブ画面は、機能ボタンの1つを選択した後にメイン画面より遷移して、選択中の機能ボタンに関する画像処理の指示を受け付ける受付領域121aを有している。サブ画面にはさらに、選択中の機能ボタンに対応した画像処理に特化して過去に完了した画像処理の情報を含む複数の履歴ボタンを表示する履歴表示領域121bが、受付領域と並んで表示される。
【選択図】図4
特許請求の範囲【請求項１】
画像処理の種別に対応した複数の機能ボタンが配列されているメニュー領域を有したメイン画面と、
前記機能ボタンの１つを選択した後に前記メイン画面より遷移して、選択中の機能ボタンに関する画像処理の指示を受け付ける受付領域を有したサブ画面と、が表示可能とされている操作パネルを備え、
前記サブ画面には、選択中の機能ボタンに対応した画像処理に特化して過去に完了した画像処理の情報を含む複数の履歴ボタンを表示する第１の履歴表示領域が、前記受付領域と並んで表示される画像処理装置。
続きを表示（約 1,100 文字）【請求項２】
前記メイン画面には、前記メニュー領域の機能ボタンと対応する複数種別の画像処理に関して過去に完了した画像処理の情報を含む複数の履歴ボタンを表示する第２の履歴表示領域が、前記メニュー領域と並んで表示される請求項１に記載の画像処理装置。
【請求項３】
ユーザー認証の結果に基づきユーザー毎に画像処理に関する権限を付与する認証管理部を更に備え、
前記第１の履歴表示領域には、前記認証管理部によって権限が付与されたユーザーが過去に完了した画像処理に関する履歴ボタンのみが表示される請求項１に記載の画像処理装置。
【請求項４】
ユーザーの操作により選択された履歴ボタンの固定表示が設定可能であり、
前記メイン画面及び前記サブ画面のいずれか一方の画面で特定の履歴ボタンを固定表示するよう設定した場合、他方の画面において対応する履歴ボタンが自動的に固定表示される請求項２に記載の画像処理装置。
【請求項５】
前記機能ボタンの１つを選択して、複数の前記サブ画面の１つである第１サブ画面に遷移した場合に、前記第１サブ画面に対応する画像処理と、固定表示するよう設定された履歴ボタンに対応する画像処理とが異なるときは、固定表示するよう設定された履歴ボタンは、前記第１サブ画面で表示されない
請求項４に記載の画像処理装置。
【請求項６】
前記第１サブ画面から前記メイン画面に戻った場合に、固定表示するよう設定された履歴ボタンが前記メイン画面に再び固定表示される
請求項５に記載の画像処理装置。
【請求項７】
前記第１サブ画面で特定の履歴ボタンを固定表示するよう設定がなされた後に前記メイン画面に戻った場合に、前記第１サブ画面に遷移する前に固定表示するよう設定されていた履歴ボタンと、前記第１サブ画面で固定表示するよう設定された履歴ボタンとの双方が前記メイン画面に固定表示される
請求項６に記載の画像処理装置。
【請求項８】
複数の履歴ボタンが一列に並んで表示されており、固定表示するよう設定された履歴ボタンが列の先頭又は最後尾に配置される請求項４に記載の画像処理装置。
【請求項９】
前記履歴ボタンが固定表示されている場合に、該履歴ボタンに固定表示されている旨の情報が示されている請求項４乃至８のいずれか１項に記載の画像処理装置。
【請求項１０】
前記サブ画面が通信に関する場合に、特定の通信相手へのアクセス情報が入力されると、前記第１の履歴表示領域に前記特定の通信相手に特化した履歴ボタンのみが表示される請求項１に記載の画像処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、画像処理装置に関する。画像処理とは画像の取り扱いに関する各種処理のことであり、例えば、画像の印刷、画像のスキャン、画像ファイルの送信・受信等である。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
画像処理の履歴を表示可能な画像処理装置が知られている（例えば下記特許文献１）。例えば、特許文献１の画像処理装置は、画像処理の履歴に関する複数のボタン（履歴ボタン）を画像処理の実行日時の順に並べて操作パネルに表示する。各履歴ボタンは、画像処理の種別（コピー、スキャン等）、画像処理の条件（部数、カラーまたはモノクロ印刷、片面・両面印刷等）及び画像処理の実行日時を表示する。いずれかの履歴ボタンがタッチパネル付きの操作パネルを介して選択されると、その履歴ボタンに対応する画像処理の条件が、これから行われる画像処理の条件として設定される。これにより、過去に設定した条件を簡便に利用することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１２５６８７号公報
【発明の概要】
【０００４】
本開示の一態様に係る画像処理装置は所定の表示形態を実現可能な操作パネルを備える。前記操作パネルは、メイン画面とサブ画面とが表示可能とされている。前記メイン画面は、画像処理の種別に対応した複数の機能ボタンが配列されているメニュー領域を有している。前記サブ画面は、前記機能ボタンの１つを選択した後に前記メイン画面より遷移して、選択中の機能ボタンに関する画像処理の指示を受け付ける受付領域を有している。前記サブ画面には、選択中の機能ボタンに対応した画像処理に特化して過去に完了した画像処理の情報を含む複数の履歴ボタンを表示する第１の履歴表示領域が、前記受付領域と並んで表示される。
【図面の簡単な説明】
【０００５】
実施形態に係る画像処理装置の外観図。
実施形態に係る画像処理装置の構成の一例を示すブロック図。

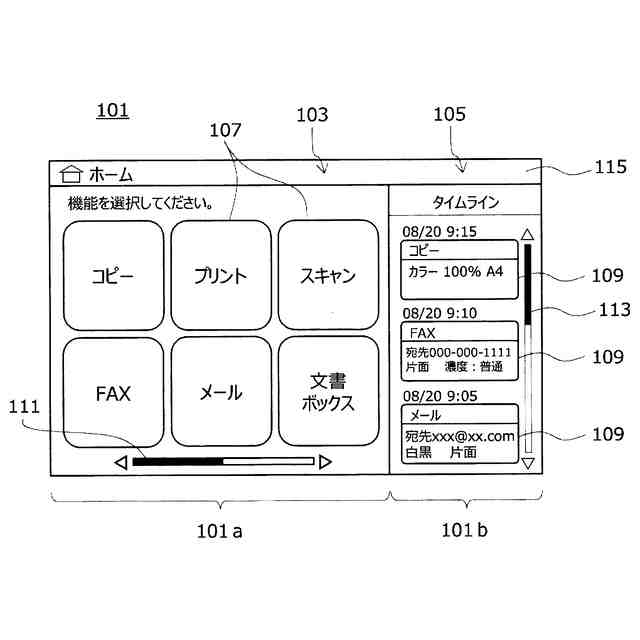

図１の画像処理装置の操作パネルに表示されるメイン画面の一例を示す図。

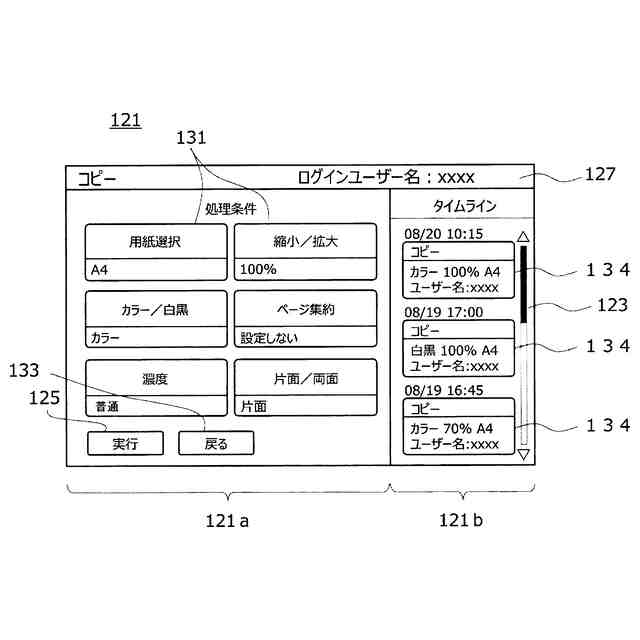

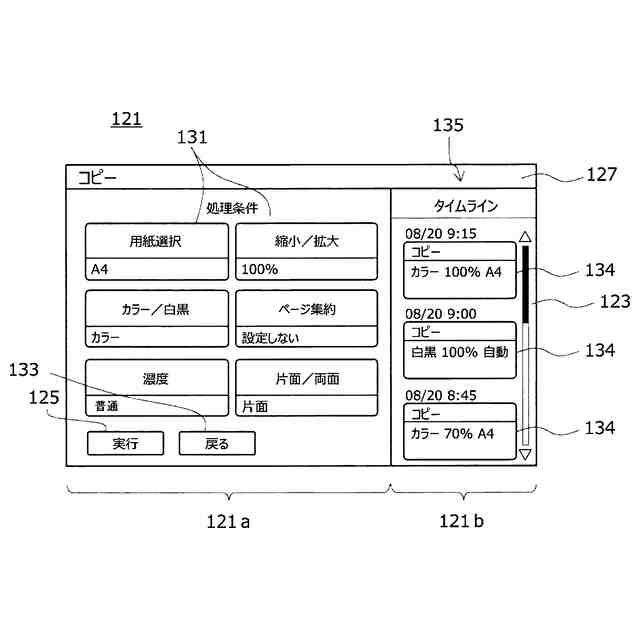

図３のメイン画面から遷移したサブ画面（コピー）の一例を示す図。

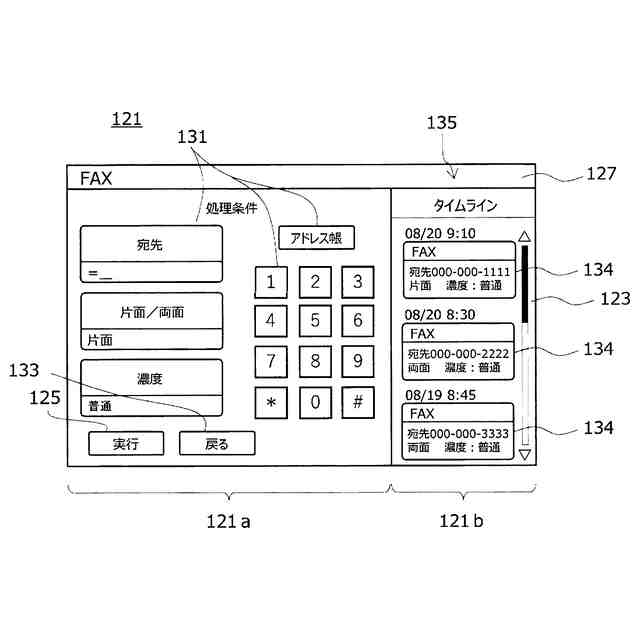

図３のメイン画面から遷移したサブ画面（ＦＡＸ）の一例を示す図。
図３のメイン画面から遷移したサブ画面（メール）の一例を示す図。

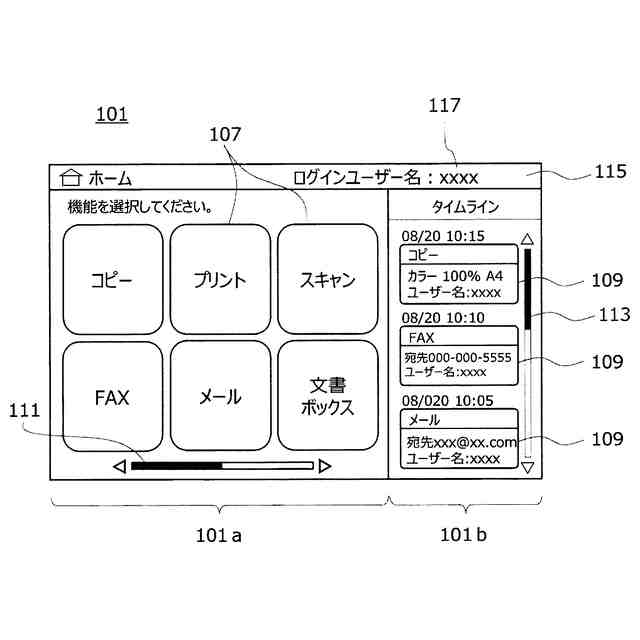

ユーザー認証後のメイン画面の一例を示す図。
図７のメイン画面から遷移したサブ画面（コピー）の一例を示す図。

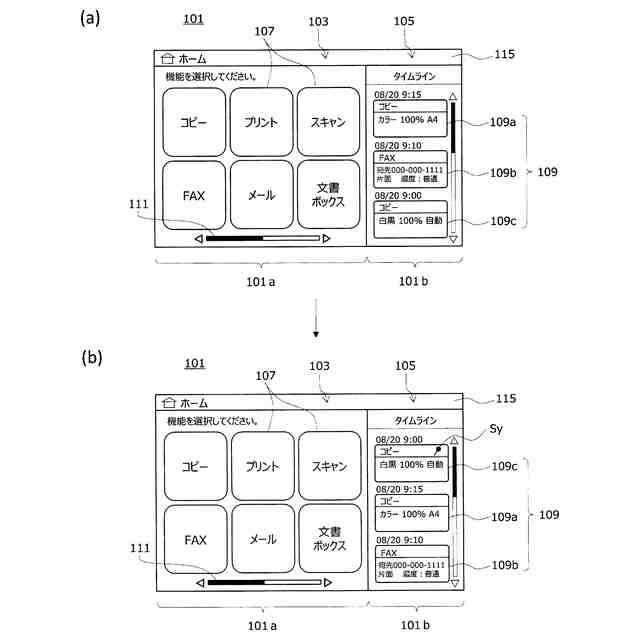

メイン画面で固定表示が設定される場合のメイン画面の一例を示す図。
図９のメイン画面から遷移したサブ画面（コピー）の一例を示す図。
サブ画面（コピー）で固定表示が設定される場合のサブ画面の一例を示す図。
図１１のサブ画面から遷移したメイン画面の一例を示す図。
図９又は図１２のメイン画面から図５のサブ画面（ＦＡＸ）を経由したメイン画面の一例を示す図。
図９又は図１２のメイン画面から図５のサブ画面（ＦＡＸ）を経由したメイン画面の他の例を示す図。
通信先が入力されたときのサブ画面（ＦＡＸ）の一例を示す図。
通信先が入力されたときのサブ画面（メール）の一例を示す図。
【発明を実施するための形態】
【０００６】
（画像処理装置の概要）

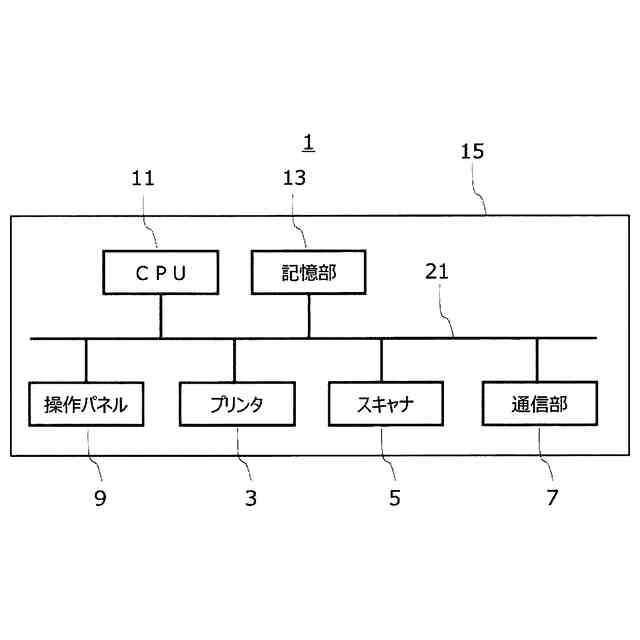

図１は実施形態に係る画像処理装置１の外観図であり、図２は画像処理装置１の構成を示すブロック図である。
【０００７】
画像処理装置１は、複合機として構成されており、例えば、以下の構成を備えている。印刷を行うプリンタ３。画像の読み取りを行うスキャナ５。外部と通信を行う通信部７。ユーザーの操作を受け付ける操作パネル９。種々の演算を行うＣＰＵ１１（Central Processing Unit）。種々の情報を記憶する記憶部１３。これらの構成を保持する筐体１５。
【０００８】
操作パネル９は、筐体１５の上部に設けられており、タッチパネルを含んでいる。操作パネル９は、物理ボタン等のタッチパネル以外の操作対象を含んでいてもよい。ただし、実施形態の説明では、操作パネル９がタッチパネルのみによって構成されている態様を前提とした表現をすることがある。
【０００９】
図３は、操作パネル９に表示されるメイン画面１０１の一例を示す図である。ここでは、メイン画面１０１として、ホーム画面を例として示している。
【００１０】
メイン画面１０１は、例えば、ユーザーが画像処理装置１の利用を開始するときや待機状態のときに表示されている画面である。別の観点では、メイン画面１０１は、画像処理装置１に電源が投入されたとき、画像処理装置１がスリープモードから復帰したとき、及び／又は画像処理装置１においてユーザーの認証が成功したときに、立ち上げられる画面である。
