特許ウォッチ

公開番号2025094903
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2024203325
出願日2024-11-21
発明の名称電気化学素子用セパレータ、電気化学素子用部材および電気化学素子
出願人住友化学株式会社
代理人個人,個人
主分類H01M 50/451 20210101AFI20250618BHJP(基本的電気素子)
要約【課題】高いイオン透過性および低い水分量を両立した電気化学素子用セパレータを提供する。
【解決手段】本開示に係る電気化学素子用セパレータは、2種以上の含窒素芳香族樹脂を含み、フィラーの含有量が0重量%以上20重量%未満である多孔質層を備える。
【選択図】なし
特許請求の範囲【請求項１】
２種以上の含窒素芳香族樹脂を含み、フィラーの含有量が０重量％以上２０重量％未満である多孔質層を備える、電気化学素子用セパレータ。
続きを表示（約 580 文字）【請求項２】
前記多孔質層の重量目付が０．１５～１０ｇ／ｍ
２
である、請求項１に記載の電気化学素子用セパレータ。
【請求項３】
前記多孔質層の膜厚が０．１５～５μｍである、請求項１に記載の電気化学素子用セパレータ。
【請求項４】
前記含窒素芳香族樹脂がアラミド樹脂を含む、請求項１に記載の電気化学素子用セパレータ。
【請求項５】
ポリオレフィン多孔質基材を備え、
前記多孔質層がポリオレフィン多孔質基材上に積層されている、請求項１に記載の電気化学素子用セパレータ。
【請求項６】
膜厚が５．５～４５μｍである、請求項５に記載の電気化学素子用セパレータ。
【請求項７】
前記ポリオレフィン多孔質基材および前記多孔質層とは別に、接着層をさらに備える、請求項５に記載の電気化学素子用セパレータ。
【請求項８】
正極と、請求項１～７のいずれか１項に記載の電気化学素子用セパレータと、負極とがこの順で配置されてなる電気化学素子用部材。
【請求項９】
請求項１～７のいずれか１項に記載の電気化学素子用セパレータを含む、電気化学素子。
【請求項１０】
二次電池またはキャパシタである、請求項９に記載の電気化学素子。

発明の詳細な説明【技術分野】
【０００１】
本発明は電気化学素子用セパレータ、電気化学素子用部材および電気化学素子に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
電気化学素子、例えば非水電解液二次電池、特にリチウムイオン二次電池は、エネルギー密度が高いため、パーソナルコンピュータ、携帯電話、携帯情報端末、車載用などに用いる電池として広く使用されている。
【０００３】
その非水電解液二次電池の部材として、耐熱性に優れたセパレータの開発が進められている。例えば、特許文献１のように、多孔質基材上に、アラミド樹脂および無機物粒子を含む耐熱層を積層させたセパレータが知られている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１９／１７６４２１号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載されているような無機物粒子（フィラー）は、耐熱層を多孔質化してイオン透過性を確保するための開孔材として用いられ得る。しかしながら、上述のような従来技術は、耐熱層に混入する水分量を低減する観点からは改善の余地があった。電池内でのガス発生などを抑制する観点からは、耐熱層に混入する水分量を低減することが好ましい。
【０００６】
本発明の一態様は、高いイオン透過性および低い水分量を両立した電気化学素子用セパレータを実現することを目的とする。
【課題を解決するための手段】
【０００７】
上記の課題を解決するために、本発明者らが鋭意研究を重ねた結果、２種以上の含窒素芳香族樹脂を用いるとともに、フィラーの含有量を０重量％以上２０重量％未満に制御することにより、高いイオン透過性および低い水分量を両立した電気化学素子用セパレータを実現できることが見出された。
【０００８】
本発明の一態様に係る電気化学素子用セパレータは、２種以上の含窒素芳香族樹脂を含み、フィラーの含有量が０重量％以上２０重量％未満である多孔質層を備える。
【発明の効果】
【０００９】
本発明の一態様によれば、高いイオン透過性および低い水分量を両立した電気化学素子用セパレータを提供することができる。
【発明を実施するための形態】
【００１０】
本発明の一実施形態に関して以下に説明するが、本発明はこれに限定されるものではない。なお、本明細書において特記しない限り、数値範囲を表す「Ａ～Ｂ」は、「Ａ以上、Ｂ以下」を意味する。

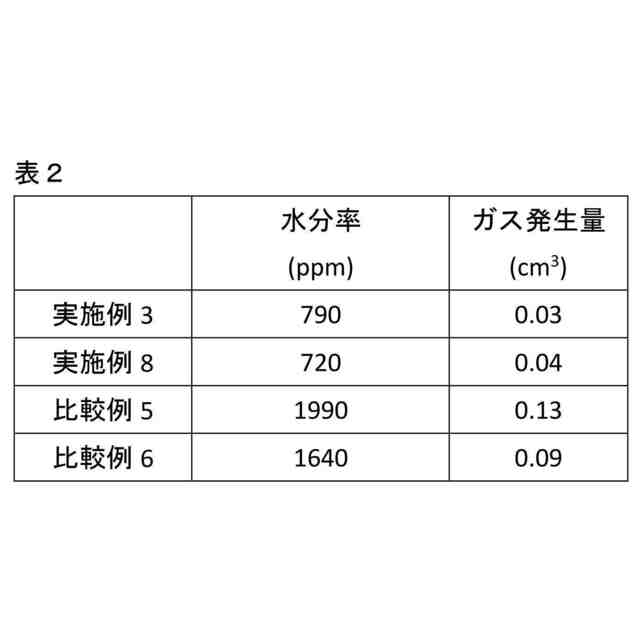

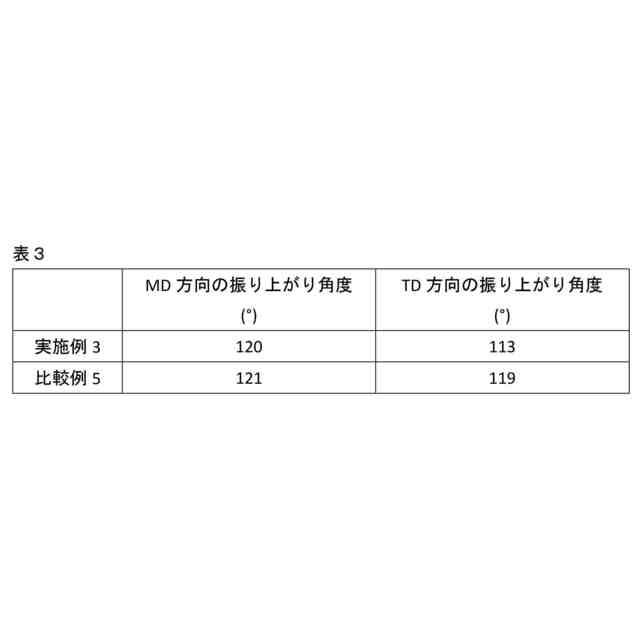

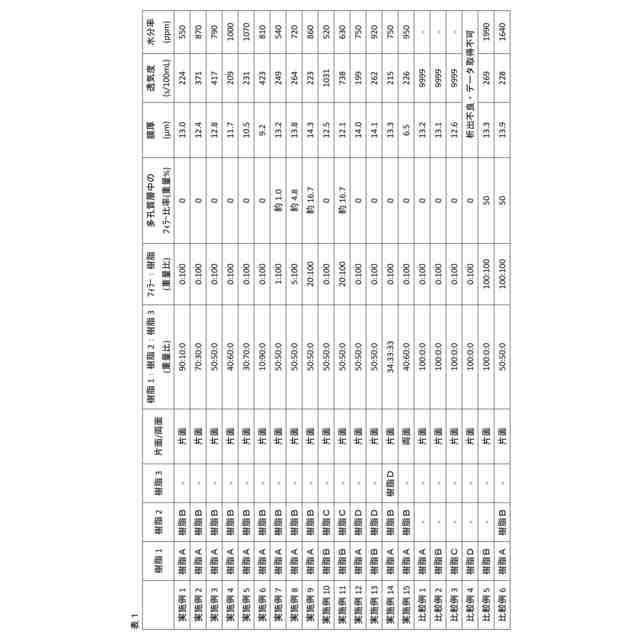

（【００１１】以降は省略されています）

関連特許
