公開番号2025096816
公報種別公開特許公報(A)
公開日2025-06-30
出願番号2023212756
出願日2023-12-18
発明の名称電気光学装置および電子機器
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G02F 1/1339 20060101AFI20250623BHJP(光学)
要約【課題】所望の表示品質を有する電気光学装置を提供すること。
【解決手段】液晶装置300は、一対の基板と、一対の基板間に設けられ、枠状のシール材7と、シール材7の内側に設けられた液晶層Lcと、を備え、シール材7は、一対の基板のうちの対向基板200の第1辺H1に沿う第1部分71と、対向基板200の第1辺H1に対向する第2辺H2に沿う第2部分72とを有し、第2部分72の厚みt2は、第1部分71の厚みt1よりも厚い。
【選択図】図1
特許請求の範囲【請求項１】
一対の基板と、
前記一対の基板間に設けられ、枠状のシール材と、
前記シール材の内側に設けられた液晶層と、を備え、
前記シール材は、前記一対の基板のうちの一方の基板の第１辺に沿う第１部分と、前記一方の基板の前記第１辺に対向する第２辺に沿う第２部分とを有し、
前記第２部分の厚みは、前記第１部分の厚みよりも厚い、
電気光学装置。
続きを表示（約 1,200 文字）【請求項２】
前記一対の基板の間隔は、表示領域の中央部分の間隔よりも、前記第２部分が配置された箇所の間隔の方が大きい、
請求項１に記載の電気光学装置。
【請求項３】
前記一対の基板の間隔は、前記表示領域の中央部分の間隔よりも、前記第１部分が配置された箇所の間隔の方が大きい、
請求項２に記載の電気光学装置。
【請求項４】
前記一対の基板の間隔は、前記第１部分が配置された箇所の間隔よりも、前記第２部分が配置された箇所の間隔の方が大きい、
請求項１に記載の電気光学装置。
【請求項５】
一対の基板と、
前記一対の基板間に設けられ、枠状のシール材と、
前記シール材の内側に設けられた液晶層と、を備え、
前記シール材は、前記一対の基板のうちの一方の基板の第１辺に沿う第１部分と、前記一方の基板の前記第１辺に対向する第２辺に沿う第２部分とを有し、
平面視において、前記第１辺と前記第１部分との間隔は、前記第２辺と前記第２部分との間隔よりも大きい、
電気光学装置。
【請求項６】
平面視において、前記第２部分と表示領域との間隔は、前記第１部分と前記表示領域との間隔よりも大きい、
請求項５に記載の電気光学装置。
【請求項７】
一対の基板と、
前記一対の基板間に設けられ、枠状のシール材と、
前記シール材の内側に設けられた液晶層と、を備え、
前記シール材は、前記一対の基板のうちの一方の基板の第１辺に沿う第１部分と、前記一方の基板の前記第１辺に対向する第２辺に沿う第２部分とを有し、
平面視において、前記第１部分の幅と、前記第２部分の幅とは異なる、
電気光学装置。
【請求項８】
平面視において、前記第１部分は、前記シール材の本体部から表示領域側に突出する突出部を有する、
請求項７に記載の電気光学装置。
【請求項９】
平面視において、前記第１部分は、前記第１辺側に延在する第１延在部を有し、前記第２部分は、前記第２辺側に延在する第２延在部を有する、
請求項８に記載の電気光学装置。
【請求項１０】
一対の基板と、
前記一対の基板間に設けられ、枠状のシール材と、
前記シール材の内側に設けられた液晶層と、
表示領域と前記シール材との間に設けられた複数の柱状部材と、を備え、
前記シール材は、前記一対の基板のうちの一方の基板の第１辺に沿う第１部分と、前記一方の基板の前記第１辺に対向する第２辺に沿う第２部分とを有し、
前記複数の柱状部材の数は、前記第２部分と前記表示領域との間の領域のよりも、前記第１部分と前記表示領域との間の領域の方が多い、
電気光学装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電気光学装置および電気光学装置を備えた電子機器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来の電気光学装置としては、例えば、特許文献１に記載されたものが知られている。
特許文献１には、一対の大型基板から液晶滴下貼り合わせ方式（One Drop Filling；ＯＤＦ法）を用いて、複数の液晶装置を製造する電気光学装置の製造方法が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－７８９３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一対の大型基板には、それぞれ構造に起因した固有の反りが生じることがある。反りが生じた大型基板同士を貼り合わせると、反りの影響によって、個々の液晶装置のセルギャップが不揃いとなる虞があった。
【課題を解決するための手段】
【０００５】
本願の一態様に係る電気光学装置は、一対の基板と、前記一対の基板間に設けられ、枠状のシール材と、前記シール材の内側に設けられた液晶層と、を備え、前記シール材は、前記一対の基板のうちの一方の基板の第１辺に沿う第１部分と、前記一方の基板の前記第１辺に対向する第２辺に沿う第２部分とを有し、前記第２部分の厚みは、前記第１部分の厚みよりも厚い。
【０００６】
本願の一態様に係る電気光学装置は、一対の基板と、前記一対の基板間に設けられ、枠状のシール材と、前記シール材の内側に設けられた液晶層と、を備え、前記シール材は、前記一対の基板のうちの一方の基板の第１辺に沿う第１部分と、前記一方の基板の前記第１辺に対向する第２辺に沿う第２部分とを有し、平面視において、前記第１辺と前記第１部分との間隔は、前記第２辺と前記第２部分との間隔よりも大きい。
【０００７】
本願の一態様に係る電気光学装置は、一対の基板と、前記一対の基板間に設けられ、枠状のシール材と、前記シール材の内側に設けられた液晶層と、を備え、前記シール材は、前記一対の基板のうちの一方の基板の第１辺に沿う第１部分と、前記一方の基板の前記第１辺に対向する第２辺に沿う第２部分とを有し、平面視において、前記第１部分の幅と、前記第２部分の幅とは異なる。
【０００８】
本願の一態様に係る電気光学装置は、一対の基板と、前記一対の基板間に設けられ、枠状のシール材と、前記シール材の内側に設けられた液晶層と、表示領域と前記シール材との間に設けられた複数の柱状部材と、を備え、前記シール材は、前記一対の基板のうちの一方の基板の第１辺に沿う第１部分と、前記一方の基板の前記第１辺に対向する第２辺に沿う第２部分とを有し、前記複数の柱状部材の数は、前記第２部分と前記表示領域との間よりも、前記第１部分と前記表示領域との間の方が多い。
【０００９】
本願の一態様に係る電子機器は、上記に記載の電気光学装置を備える。
【図面の簡単な説明】
【００１０】

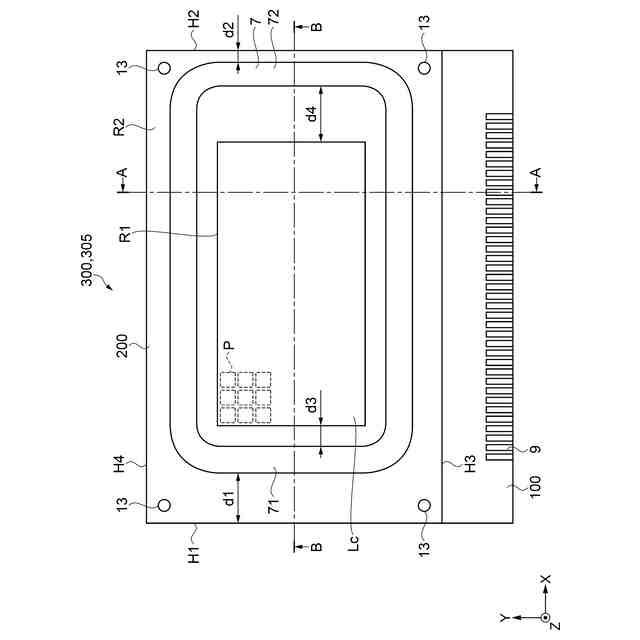

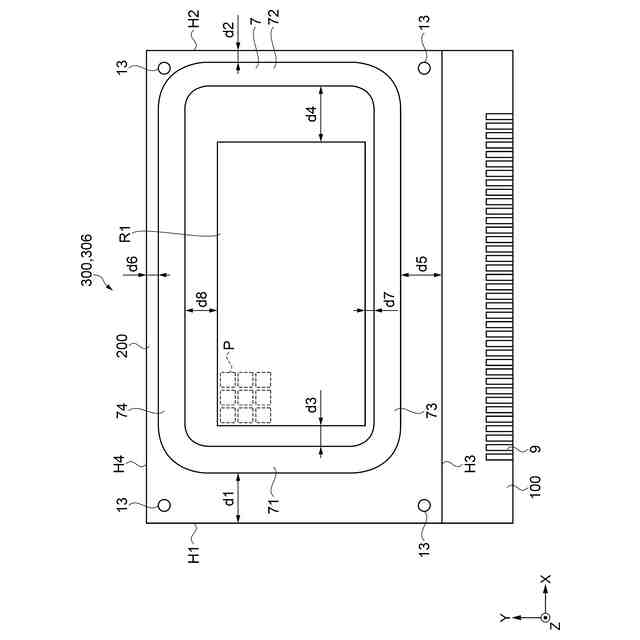

実施形態１に係る電気光学装置の平面図。

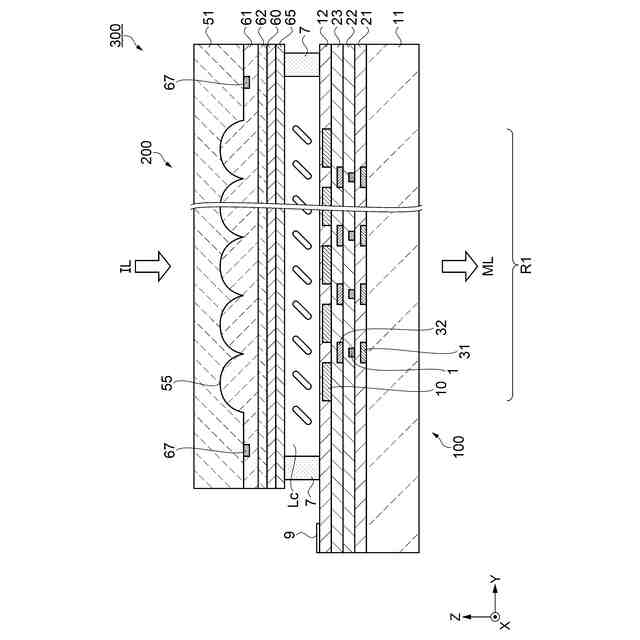

図１のＡ－Ａ線に沿う電気光学装置の概略的な断面構成を示す模式図。

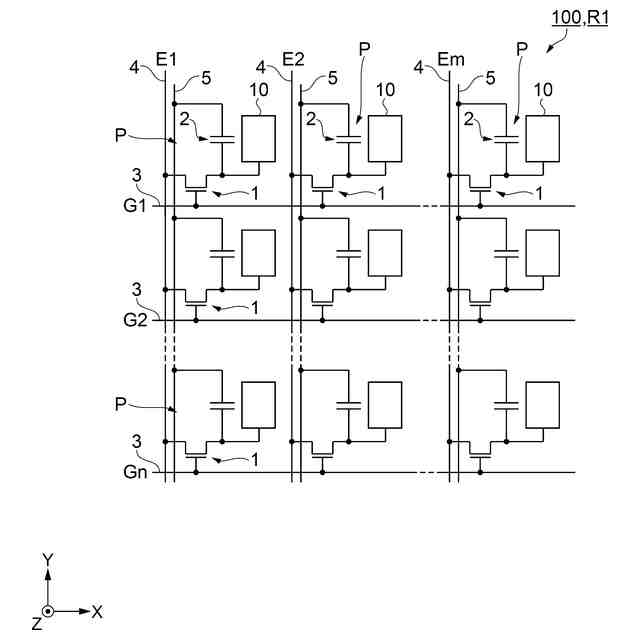

素子基板の電気的な構成を示す等価回路図。

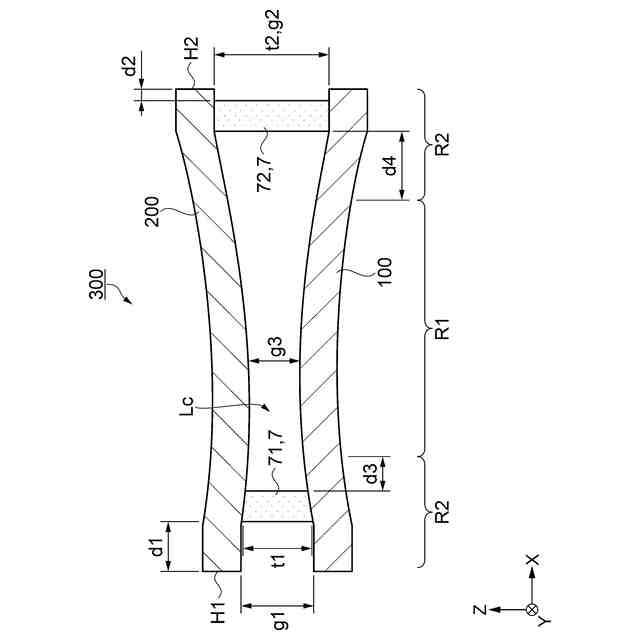

図１のＢ－Ｂ線に沿う電気光学装置の断面図。

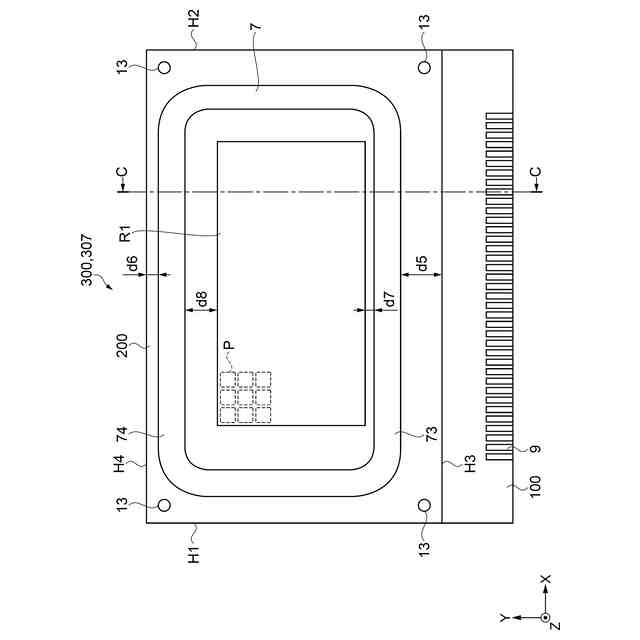

図１の変形例１に係る電気光学装置の平面図。

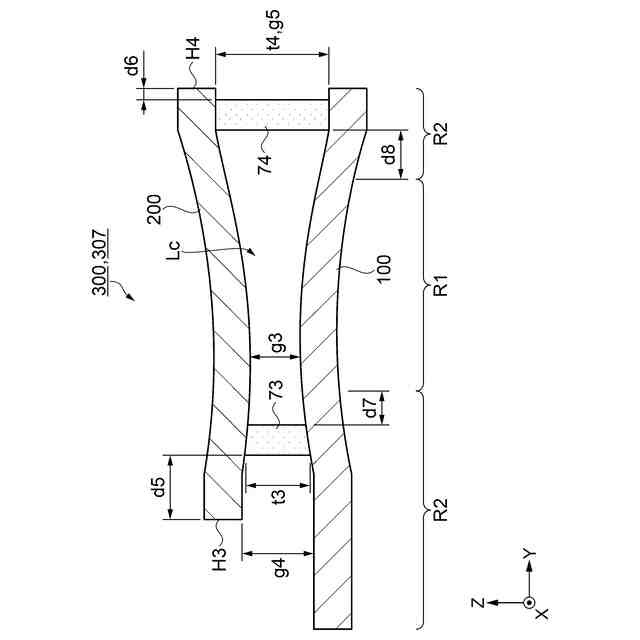

図５ＡのＣ－Ｃ線に沿う電気光学装置の断面図。
図１の変形例２に係る電気光学装置の平面図。

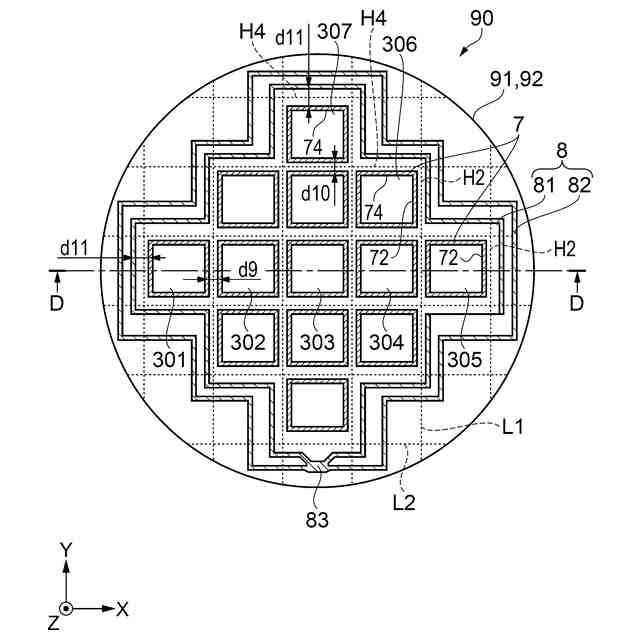

一対の大型基板の平面図。

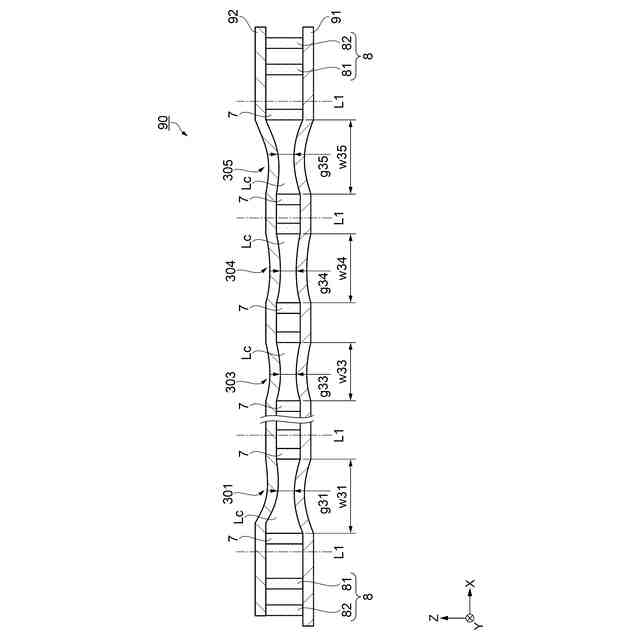

図７のＤ－Ｄ線に沿う断面図。
電気光学装置の製造工程を示すフローチャート。
貼り合わせ工程を示す説明図。
実施形態２に係る電気光学装置の平面図。
実施形態３に係る電気光学装置の平面図。
実施形態４に係る電子機器の一例を示す模式図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
