公開番号2025097105
公報種別公開特許公報(A)
公開日2025-06-30
出願番号2023213198
出願日2023-12-18
発明の名称レンズユニットおよびカメラモジュール
出願人株式会社タムロン
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類G02B 7/02 20210101AFI20250623BHJP(光学)
要約【課題】レンズ群が同一径であっても腐食への対応が可能な封止構造を実現したレンズユニットおよびカメラモジュールを提供する。
【解決手段】レンズユニット(101A)は、最も物体側に配置された第1レンズ(L1)の物体側に配された第1封止部材(3)と、第1レンズ(L1)の像側に配された第2封止部材(4)と、を備える。

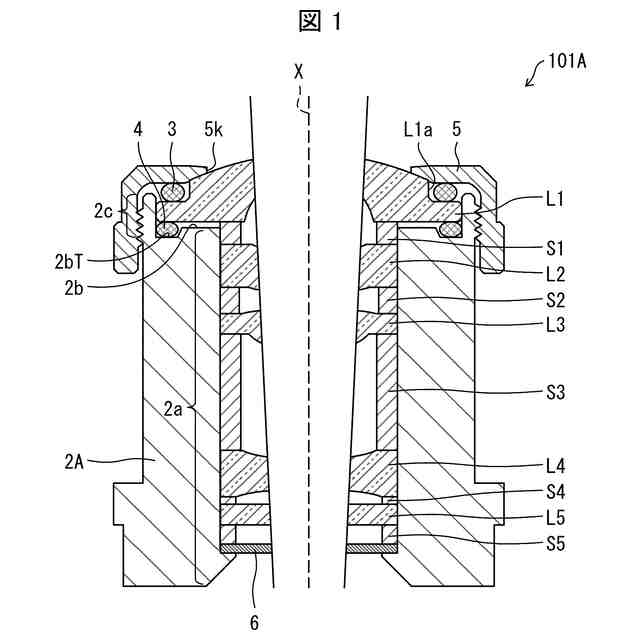

【選択図】図1
特許請求の範囲【請求項１】
レンズ鏡筒と、前記レンズ鏡筒によって保持されたレンズとを備えるレンズユニットであって、
前記レンズは、最も物体側に配置された第１レンズを含み、
前記第１レンズの物体側において第１レンズの周縁全周に渡って配された第１封止部材と、
前記第１レンズの像側において第１レンズの周縁全周に渡って配された、前記第１封止部材とは異なる第２封止部材と、
前記レンズ鏡筒の軸方向に押圧して前記レンズを固定するリテーナと、
を更に備える、レンズユニット。
続きを表示（約 750 文字）【請求項２】

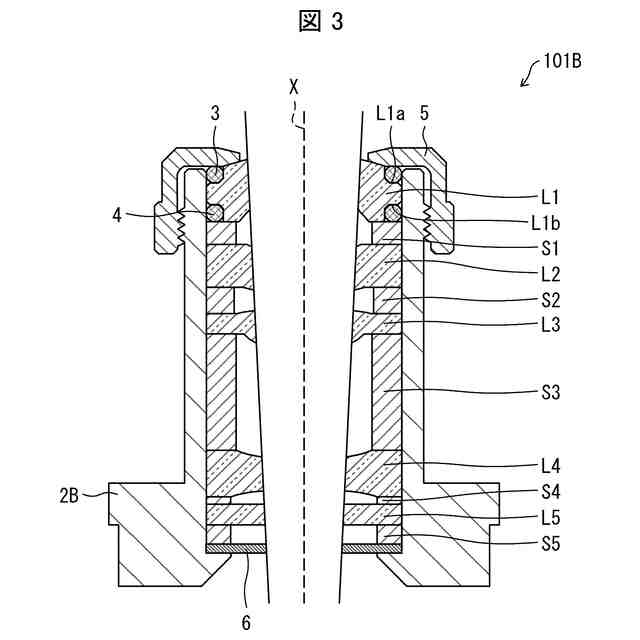

前記第１封止部材および前記第２封止部材のうちの少なくとも一方は、Ｏリングである、請求項１に記載のレンズユニット。
【請求項３】

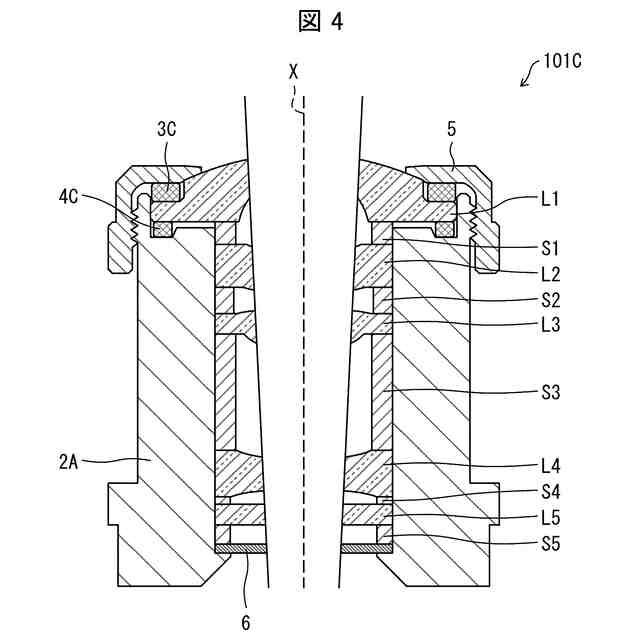

前記第１封止部材および前記第２封止部材のうちの少なくとも一方は、ガスケットである、請求項１に記載のレンズユニット。
【請求項４】

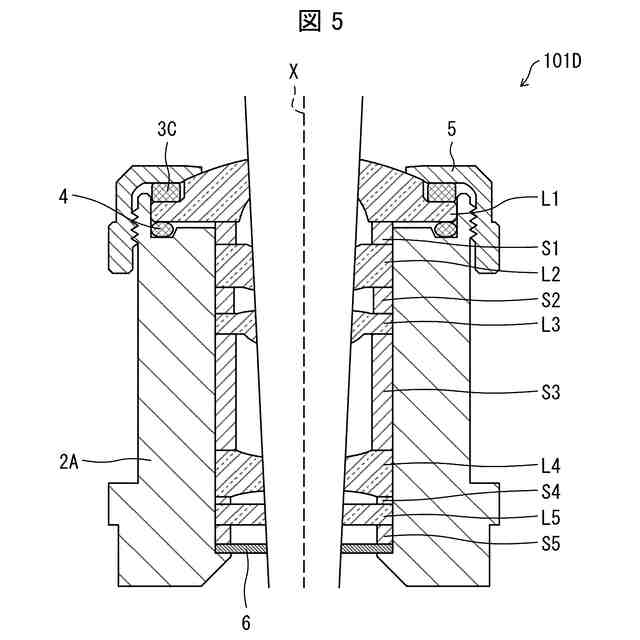

前記第１封止部材および前記第２封止部材のうちの一方の封止部材はＯリングであり、他方の封止部材はガスケットである、請求項１に記載のレンズユニット。
【請求項５】

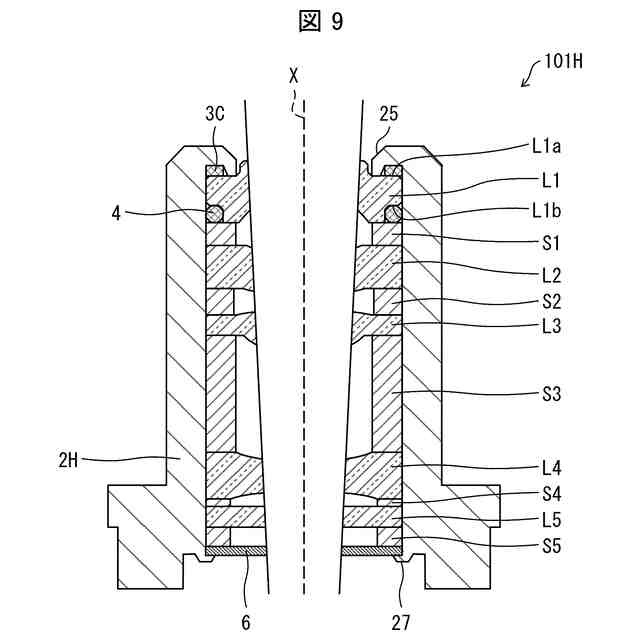

前記第１レンズの像側における周縁には、第１レンズの周縁全周に渡って、面取りされた段付き部が設けられており、
前記段付き部には、前記第２封止部材が嵌めこみ可能である、請求項１に記載のレンズユニット。
【請求項６】
前記リテーナは、前記レンズ鏡筒の外周面に対向する内周面を有し、
前記レンズ鏡筒の外周面と、前記リテーナの前記内周面との間に配され、前記レンズ鏡筒の外周面と、前記リテーナの前記内周面との間を封止するシーリング材を更に備える、請求項１に記載のレンズユニット。
【請求項７】
前記リテーナは、前記第１レンズを軸方向に押圧するレンズキャップである、請求項１に記載のレンズユニット。
【請求項８】

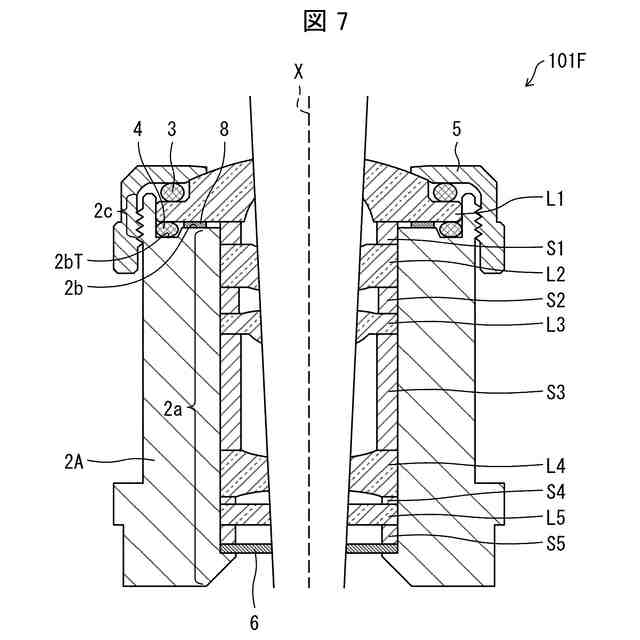

電気的機能部品を更に備える、請求項１に記載のレンズユニット。
【請求項９】
前記レンズ鏡筒は、樹脂または金属から構成されており、
前記リテーナは、樹脂または金属から構成されている、請求項１に記載のレンズユニット。
【請求項１０】

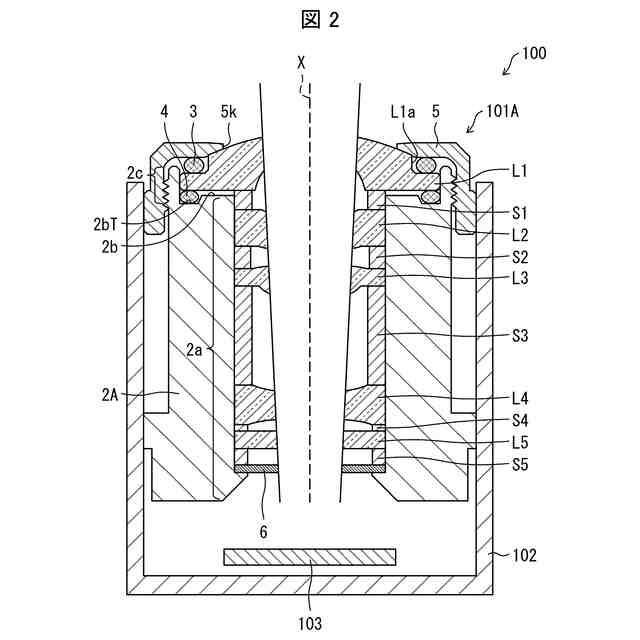

請求項１から９の何れか１項に記載のレンズユニットと撮像素子とを有するカメラモジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レンズユニットおよびカメラモジュールに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、運転の補助、衝突防止および運転の記録などの目的で自動車に車載カメラが搭載されている。このような車載カメラは、車室内に配置されるもの、車室外に配置されるものがある。車室外に配置される車載カメラのレンズ鏡筒においては、レンズ鏡筒内に水などが侵入することを防止するために、レンズ外周部に封止部材を装着させ鏡筒に組み込む手法が用いられることがある。
【０００３】
例えば特許文献１に開示されたレンズユニットは、光軸方向の物体側に配置された第１レンズと、第１レンズに光軸方向の像側で対向する第２レンズを含む複数のレンズがレンズ鏡筒に保持された態様において、第１レンズとレンズ鏡筒との間を封止する第１封止部材と、第１封止部材より径方向内側で第１レンズの像側の面とレンズ鏡筒との間を封止する第２封止部材と、を有する。
【０００４】
また、例えば特許文献２に開示されたレンズユニットは、レンズ群の最も物体側に位置される前端レンズを鏡筒の物体側端部に固定してレンズ群を鏡筒内に光軸方向で保持する締結固定部材を備え、筒状の鏡筒と前端レンズと締結固定部材との間に、締結固定部材の締め付けに伴う前端レンズの共回りを防止する共回り防止部を有する。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－８５１１６号公報
特開２０２０－３６８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上述の特許文献１の態様では、最も物体側に配置されたレンズと像側に配置された複数のレンズが同一径であった場合、第１封止部材より内側（光軸寄り）に第二封止部材を設けていても、第１封止部材近傍に腐食が起こった際、第二レンズ以降の気密性を確保することが困難である。
【０００７】
また、上述の特許文献２の態様は、共回り防止部材では腐食対策とならないため、アルミ鏡筒であった場合などに封止部材近傍の密封性が低下し、鏡筒内に水が侵入するおそれがある。
【０００８】
本発明の一態様は、水の侵入に伴う腐食への対策がとられた封止構造を具備するレンズユニットおよびカメラモジュールを提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記の課題を解決するために、本発明の一態様に係るレンズユニットは、レンズ鏡筒と、前記レンズ鏡筒によって保持されたレンズとを備えるレンズユニットであって、前記レンズは、最も物体側に配置された第１レンズを含み、前記第１レンズの物体側において第１レンズの周縁全周に渡って配された第１封止部材と、前記第１レンズの像側において第１レンズの周縁全周に渡って配された、前記第１封止部材とは異なる第２封止部材と、前記レンズ鏡筒の軸方向に押圧して前記レンズを固定するリテーナと、を更に備える。
【００１０】
上記の課題を解決するために、本発明の一態様に係るカメラモジュールは、上述のレンズユニットと撮像素子とを有する。
【発明の効果】
（【００１１】以降は省略されています）
