公開番号2025097493
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023213712
出願日2023-12-19
発明の名称プログラム、および、データ処理装置
出願人ブラザー工業株式会社
代理人鳳国際弁理士法人
主分類G06T 7/33 20170101AFI20250624BHJP(計算;計数)
要約【課題】複数の画像の間の位置合わせを行う。
【解決手段】
読取画像中の特徴点と参照画像中の特徴点とのペアである候補特徴点ペアを複数取得する。選択条件を満たす複数の候補特徴点ペアを複数の特徴点ペアとして選択する。選択条件は、N個(Nは、2、または、3)の候補特徴点ペアの組み合わせである対象組み合わせをN個の特徴点ペアとして選択するための第1条件を含む。第1条件は、2本の辺の長さの比率と、辺の長さと、内角と、2個の特徴点を結ぶ線分と2個の特徴点のうちの1つの特徴点に対応付けられる方向とのなす角度と、の4種類のパラメータのうちの1種類以上のパラメータを使用して定められている。複数の特徴点ペアを使用して、読取画像上の座標と参照画像上の座標との間の対応関係を決定する。
【選択図】図5
特許請求の範囲【請求項１】
プログラムであって、
読取画像中の複数の特徴点のそれぞれの特徴量と参照画像中の複数の特徴点のそれぞれの特徴量とを使用して、前記読取画像中の特徴点と前記参照画像中の特徴点とのペアである候補特徴点ペアを複数取得する候補取得機能と、
前記複数の候補特徴点ペアから選択条件を満たす複数の候補特徴点ペアを複数の特徴点ペアとして選択するペア選択機能であって、前記選択条件は、Ｎ個（Ｎは、２、または、３）の候補特徴点ペアの組み合わせである対象組み合わせをＮ個の特徴点ペアとして選択するための第１条件を含み、前記第１条件は、３個の特徴点のなす三角形の２本の辺の長さの比率と、前記三角形の辺の長さと、前記三角形の内角と、２個の特徴点を結ぶ線分と前記２個の特徴点のうちの１つの特徴点に対応付けられる方向とのなす角度と、の４種類のパラメータのうちの１種類以上のパラメータを使用して定められている、前記ペア選択機能と、
前記複数の特徴点ペアを使用して、前記読取画像上の座標と前記参照画像上の座標との間の対応関係を決定する決定機能と、
をコンピュータに実現させる、プログラム。
続きを表示（約 1,900 文字）【請求項２】
請求項１に記載のプログラムであって、
前記読取画像は、印刷された画像を光学的に読み取ることによって生成される画像データによって表され、
前記参照画像は、印刷用の画像データ、または、参照用の画像データを使用して印刷された画像を光学的に読み取ることによって生成される画像データによって表される、
プログラム。
【請求項３】
請求項１または２に記載のプログラムであって、さらに、
Ｎ個の候補特徴点ペアの組み合わせを前記対象組み合わせとして選択する組み合わせ選択機能を、コンピュータに実現させ、
前記Ｎ個の候補特徴点ペアの前記組み合わせを前記対象組み合わせとして選択するための組み合わせ条件は、前記Ｎ個の候補特徴点ペアに含まれる３個の特徴点のなす三角形の内角が許容内角範囲内であることと、前記Ｎ個の候補特徴点ペアに含まれる２個の特徴点を結ぶ線分の長さが許容長さ範囲内であることと、の一方、または、両方を含む、
プログラム。
【請求項４】
請求項１または２に記載のプログラムであって、さらに、
Ｎ個の候補特徴点ペアの組み合わせを前記対象組み合わせとして選択する組み合わせ選択機能を、コンピュータに実現させ、
前記Ｎ個の候補特徴点ペアの前記組み合わせを前記対象組み合わせとして選択するための組み合わせ条件は、前記Ｎ個の候補特徴点ペアに含まれる３個の特徴点のなす三角形が、差分閾値以下の長さの差分を有する２本の辺を含まないことと、前記三角形が、１を含む比率範囲内の長さの比率を有する２本の辺を含まないことと、の一方、または、両方を含む、
プログラム。
【請求項５】
請求項１または２に記載のプログラムであって、
前記選択条件は、さらに、前記候補特徴点ペアを前記特徴点ペアとして選択するための第２条件を含み、前記第２条件は、前記参照画像中の特徴点を含む第１部分領域の第１代表色値と、前記読取画像中の特徴点を含む第２部分領域の第２代表色値と、を使用して定められている、
プログラム。
【請求項６】
請求項５に記載のプログラムであって、
前記第１代表色値は、彩度と色相とを示し、
前記第２代表色値は、色相を示し、
前記ペア選択機能は、前記第１代表色値が彩度閾値より高い前記彩度を示す場合に、前記第１代表色値によって示される前記色相と前記第２代表色値によって示される前記色相とを使用して前記第２条件の判断を行う、
プログラム。
【請求項７】
請求項５に記載のプログラムであって、
前記第１代表色値は、彩度と輝度とを示し、
前記第２代表色値は、彩度と輝度とを示し、
前記ペア選択機能は、前記第１代表色値の前記彩度と前記第２代表色値の前記彩度とが彩度閾値以下である場合に、前記第１代表色値によって示される前記輝度と前記第２代表色値によって示される前記輝度とを使用して前記第２条件の判断を行う、
プログラム。
【請求項８】
請求項５に記載のプログラムであって、
前記ペア選択機能は、前記第２条件を満たす複数の候補特徴点ペアを使用して、前記第１条件を満たす複数の候補特徴点ペアを選択する、
プログラム。
【請求項９】
データ処理装置であって、
読取画像中の複数の特徴点のそれぞれの特徴量と参照画像中の複数の特徴点のそれぞれの特徴量とを使用して、前記読取画像中の特徴点と前記参照画像中の特徴点とのペアである候補特徴点ペアを複数取得する候補取得部と、
前記複数の候補特徴点ペアから選択条件を満たす複数の候補特徴点ペアを複数の特徴点ペアとして選択するペア選択部であって、前記選択条件は、Ｎ個（Ｎは、２、または、３）の候補特徴点ペアの組み合わせである対象組み合わせをＮ個の特徴点ペアとして選択するための第１条件を含み、前記第１条件は、３個の特徴点のなす三角形の２本の辺の長さの比率と、前記三角形の辺の長さと、前記三角形の内角と、２個の特徴点を結ぶ線分と前記２個の特徴点のうちの１つの特徴点に対応付けられる方向とのなす角度と、の４種類のパラメータのうちの１種類以上のパラメータを使用して定められている、前記ペア選択部と、
前記複数の特徴点ペアを使用して、前記読取画像上の座標と前記参照画像上の座標との間の対応関係を決定する決定部と、
を備える、データ処理装置。

発明の詳細な説明【技術分野】
【０００１】
本明細書は、複数の画像の間の位置合わせに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
種々の処理において、複数の画像の間の位置合わせが行われ得る。特許文献１は、プリンターや複写機等の画像形成装置により用紙上に形成した画像の欠陥を検出する技術を開示している。この技術では、ユーザにより印刷指示されたジョブ画像とともに、位置決定用のマーカー画像が、同じ用紙上に形成される。画像読取部は、用紙面を読み取って、読取画像を生成する。検査部は、検査対象の読取画像から抽出したジョブ画像及びマーカー画像の各特徴点と、参照画像から抽出したジョブ画像及びマーカー画像の各特徴点とを元に、参照画像と対応する読取画像の位置を決定する。検査部は、位置合わせ後の参照画像と読取画像を比較し、画素値の差が閾値以上に大きい画像領域を欠陥として検出する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１１２４４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複数の画像の間の位置合わせは、容易ではなく、工夫の余地があった。
【０００５】
本明細書は、複数の画像の間の位置合わせを行う技術を開示する。
【課題を解決するための手段】
【０００６】
本明細書に開示された技術は、以下の適用例として実現することが可能である。
【０００７】
［適用例１］プログラムであって、読取画像中の複数の特徴点のそれぞれの特徴量と参照画像中の複数の特徴点のそれぞれの特徴量とを使用して、前記読取画像中の特徴点と前記参照画像中の特徴点とのペアである候補特徴点ペアを複数取得する候補取得機能と、前記複数の候補特徴点ペアから選択条件を満たす複数の候補特徴点ペアを複数の特徴点ペアとして選択するペア選択機能であって、前記選択条件は、Ｎ個（Ｎは、２、または、３）の候補特徴点ペアの組み合わせである対象組み合わせをＮ個の特徴点ペアとして選択するための第１条件を含み、前記第１条件は、３個の特徴点のなす三角形の２本の辺の長さの比率と、前記三角形の辺の長さと、前記三角形の内角と、２個の特徴点を結ぶ線分と前記２個の特徴点のうちの１つの特徴点に対応付けられる方向とのなす角度と、の４種類のパラメータのうちの１種類以上のパラメータを使用して定められている、前記ペア選択機能と、前記複数の特徴点ペアを使用して、前記読取画像上の座標と前記参照画像上の座標との間の対応関係を決定する決定機能と、をコンピュータに実現させる、プログラム。
【０００８】
この構成によれば、複数の候補特徴点ペアから選択条件を満たす複数の候補特徴点ペアが複数の特徴点ペアとして選択され、選択条件は、Ｎ個（Ｎは、２、または、３）の候補特徴点ペアの組み合わせである対象組み合わせをＮ個の特徴点ペアとして選択するための第１条件を含み、第１条件は、３個の特徴点のなす三角形の２本の辺の長さの比率と、三角形の辺の長さと、三角形の内角と、２個の特徴点を結ぶ線分と２個の特徴点のうちの１つの特徴点の特徴量に対応付けられる方向とのなす角度と、の４種類のパラメータのうちの１種類以上のパラメータを使用して定められているので、読取画像と参照画像との間の位置合わせを適切に行うことができる。
【０００９】
なお、本明細書に開示の技術は、種々の態様で実現することが可能であり、例えば、データ処理方法およびデータ処理装置、それらの方法または装置の機能を実現するためのコンピュータプログラム、そのコンピュータプログラムを記録した記録媒体（例えば、一時的ではない記録媒体）、等の形態で実現することができる。
【図面の簡単な説明】
【００１０】

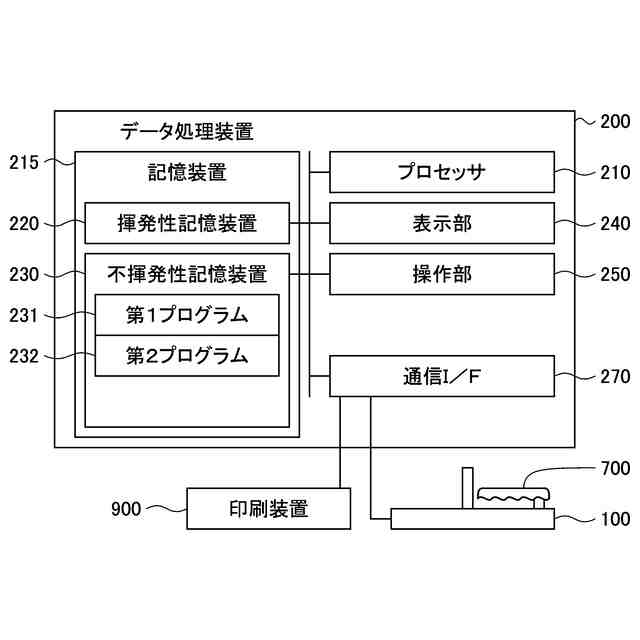

一実施例としてのデータ処理装置を示す説明図である。
読取装置１００の例を示す斜視図である。

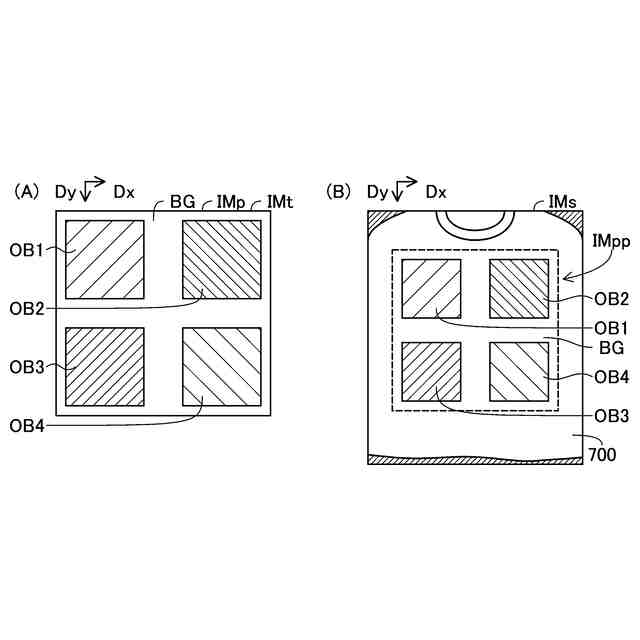

（Ａ）は、印刷用の画像データによって表される画像の例を表す図である。（Ｂ）は、読取画像の例を表す図である。

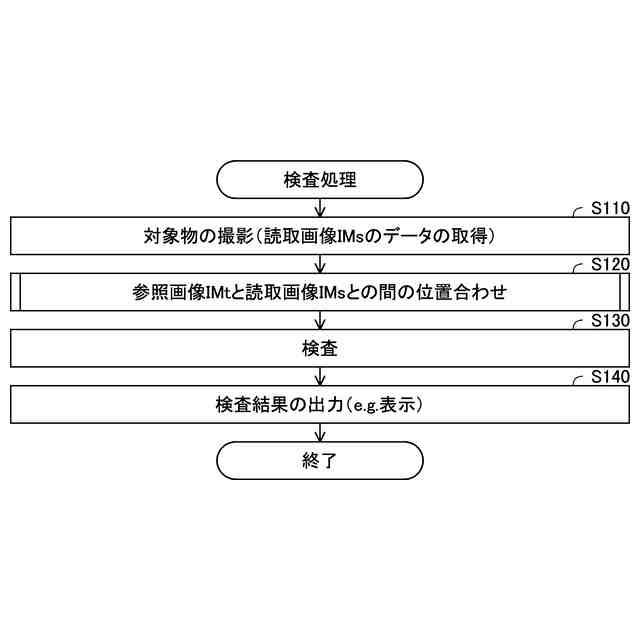

検査処理の例を表すフローチャートである。

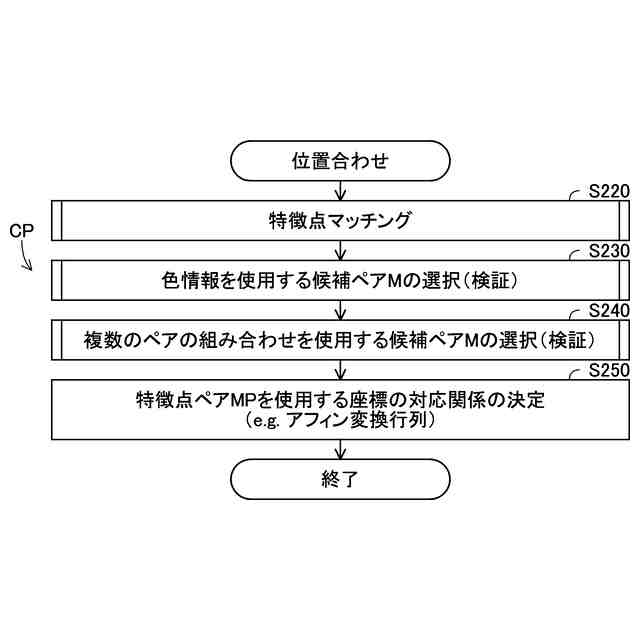

位置合わせの処理の例を表すフローチャートである。

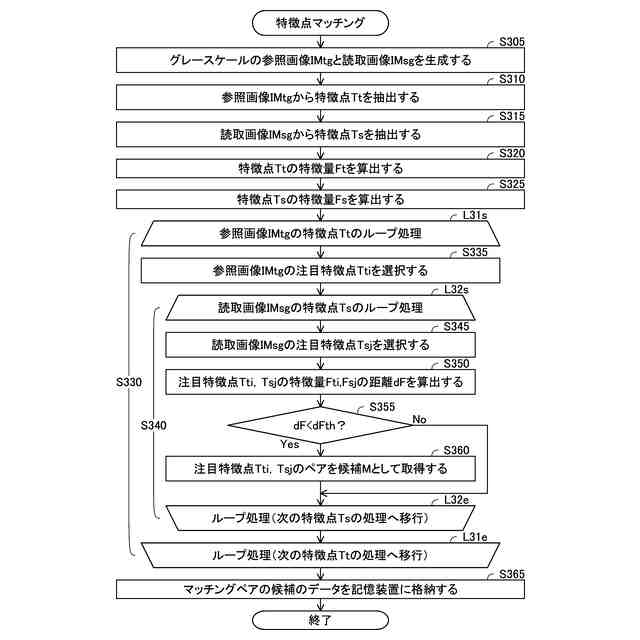

特徴点マッチングの処理の例を表すフローチャートである。

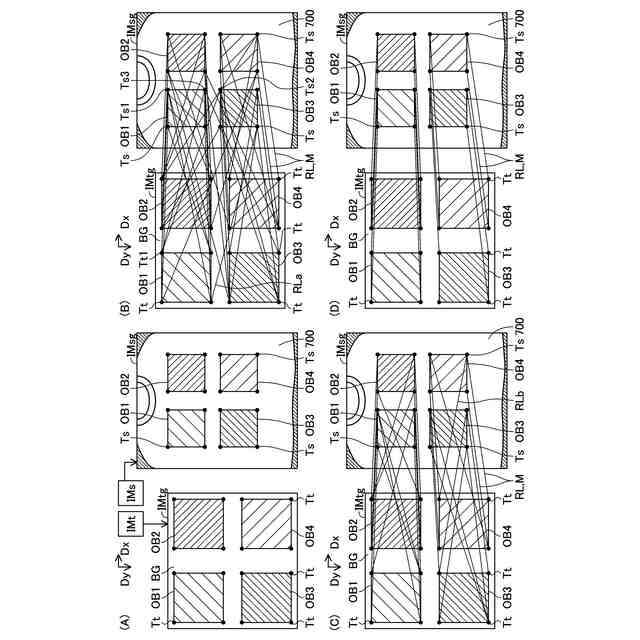

（Ａ）－（Ｄ）は、特徴点マッチングで処理される画像の例を表す図である。

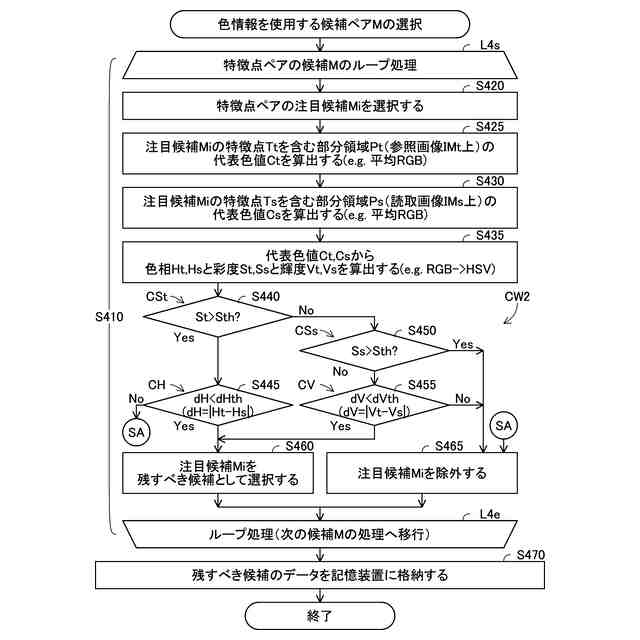

選択処理の例を表すフローチャートである。

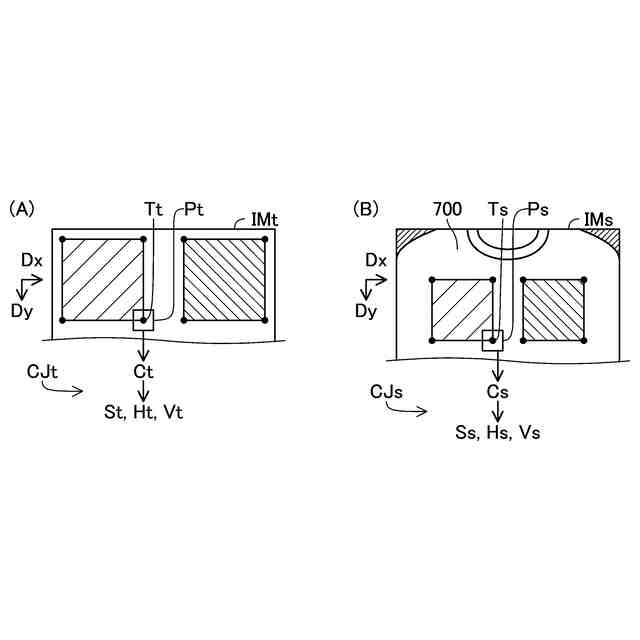

（Ａ）、（Ｂ）は、代表色値の算出例を表す図である。
候補特徴点ペアＭの選択処理の例を表すフローチャートである。
特徴点群Ｎの例を表す図である。
（Ａ）、（Ｂ）は、候補ＭＡ、ＭＢ、ＭＣによって形成される三角形の例を表す図である。
組み合わせ条件ＣＣの判断の処理の例を表すフローチャートである。
形状の条件ＣＷ１の判断の処理の例を表すフローチャートである。
（Ａ）－（Ｄ）は、図１４の処理の結果の例を表す図である。
座標の対応関係の表現形式の例を表す図である。
（Ａ）、（Ｂ）は、差分画像の例を表す図である。
参照画像のデータを取得する処理の例を表すフローチャートである。
不等辺条件（図１３：Ｓ６３０）の別の実施例を表す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
