公開番号2025108897
公報種別公開特許公報(A)
公開日2025-07-24
出願番号2024002412
出願日2024-01-11
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人個人,個人,個人
主分類G03G 21/16 20060101AFI20250716BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】ドラムフレームに対する現像カートリッジの軸方向への移動を抑制できる画像形成装置を提供する。
【解決手段】画像形成装置は、本体筐体と、本体筐体に着脱可能であり、複数の感光ドラムとドラムフレーム53を有するドラムユニット50と、現像ローラを有し、ドラムフレーム53に着脱可能な複数の現像カートリッジ60と、現像カートリッジ60の一部を覆うカバーCVとを備える。カバーCVは、ドラムフレーム53の第1接続フレーム53Cと現像カートリッジ60Kとの間、または、2つの現像カートリッジ60の間に挟まれ、現像ローラを感光ドラムから離間した状態に保持するスペーサ110と、現像カートリッジ60の第1方向の一方の側面と、ドラムフレーム53の第1サイドフレーム53Aとの間に位置し、第1方向において現像カートリッジ60と向かい合うとともに第1サイドフレーム53Aと向かい合う保護壁160とを有する。

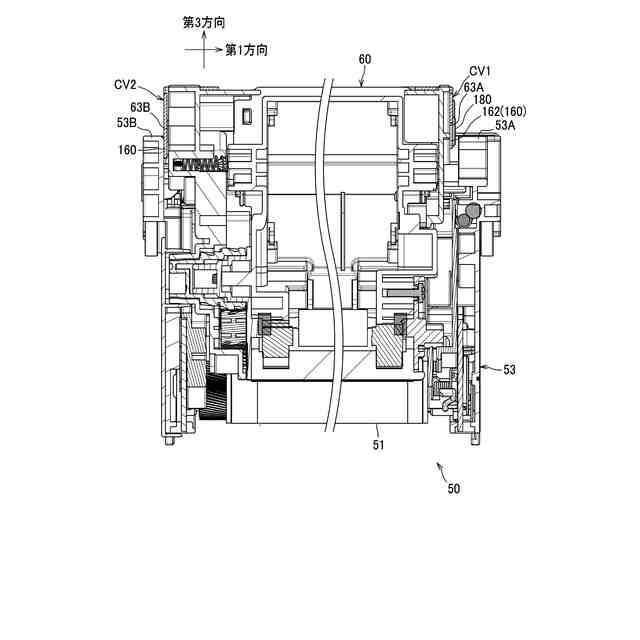

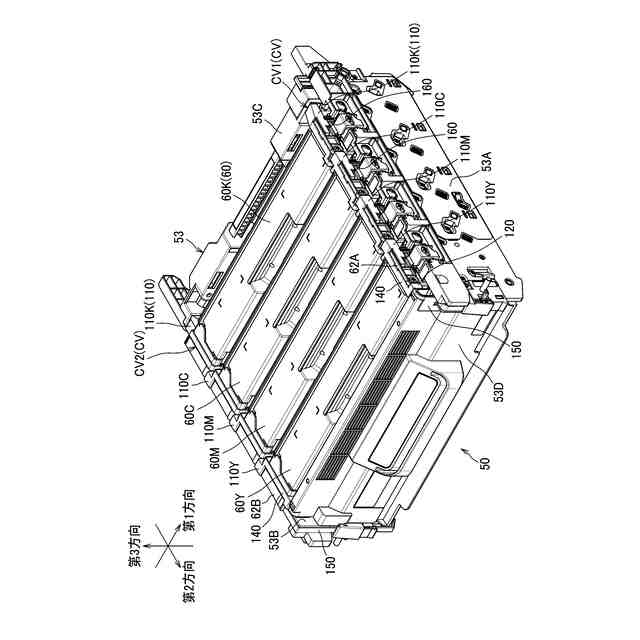

【選択図】図2
特許請求の範囲【請求項１】
本体筐体と、
前記本体筐体に着脱可能なドラムユニットであって、
軸方向に延びる第１軸について回転可能な第１感光ドラムと、
前記軸方向に延びる第２軸について回転可能な第２感光ドラムであって、前記第１感光ドラムと並ぶ第２感光ドラムと、
ドラムフレームであって、
前記第１感光ドラムおよび前記第２感光ドラムの前記軸方向の一方側に位置する第１サイドフレームと、
前記第１感光ドラムおよび前記第２感光ドラムの前記軸方向の他方側に位置する第２サイドフレームと、
前記軸方向に延び、前記第１サイドフレームと前記第２サイドフレームとを接続する接続フレームと、を有するドラムフレームと、を有する
ドラムユニットと、
前記ドラムフレームに着脱可能な第１現像カートリッジであって、前記第１感光ドラムにトナーを供給する第１現像ローラを有する第１現像カートリッジと、
前記ドラムフレームに着脱可能な第２現像カートリッジであって、前記第２感光ドラムにトナーを供給する第２現像ローラを有する第２現像カートリッジと、
前記第１現像カートリッジの少なくとも一部を覆うカバーであって、
前記第１現像ローラを前記第１感光ドラムから離間した状態に保持する第１スペーサであって、前記接続フレームと前記第１現像カートリッジとの間、または、前記第１現像カートリッジと前記第２現像カートリッジとの間に挟まれた第１スペーサと、
前記第１現像カートリッジの前記軸方向の一方の側面と、前記第１サイドフレームとの間に位置する保護壁であって、前記軸方向において前記第１現像カートリッジと向かい合うとともに前記第１サイドフレームと向かい合う保護壁と、を有する
カバーと、を備えることを特徴とする画像形成装置。
続きを表示（約 1,300 文字）【請求項２】
前記カバーは、前記保護壁から前記第１サイドフレームに向けて突出する凸部を有することを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記凸部は、前記保護壁に沿って延びるリブであることを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記カバーは、取り外し可能であることを特徴とする請求項１に記載の画像形成装置。
【請求項５】
前記保護壁は、前記第１スペーサから延びていることを特徴とする請求項１に記載の画像形成装置。
【請求項６】
前記第１スペーサは、前記接続フレームと前記第１現像カートリッジとの間に挟まれ、
前記カバーは、
前記第２現像ローラを前記第２感光ドラムから離間した状態に保持する第２スペーサであって、前記第１現像カートリッジと前記第２現像カートリッジとの間に挟まれた第２スペーサと、
前記第１スペーサと前記第２スペーサとを連結する第１連結部と、を有し、

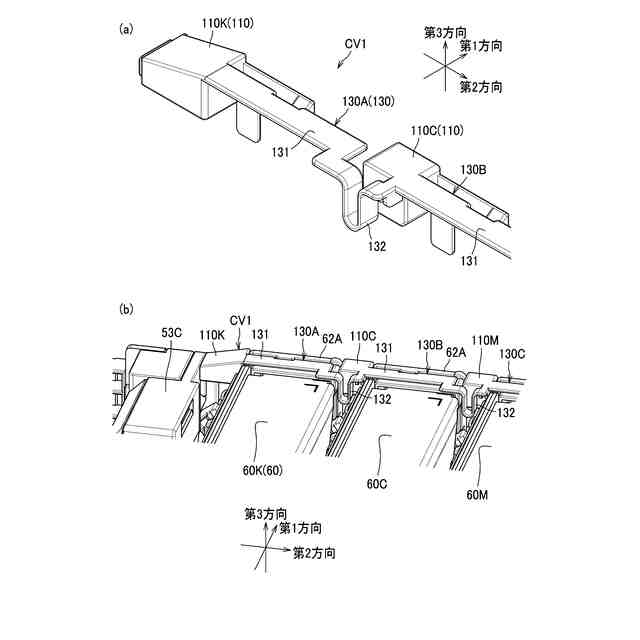

前記第１連結部は、前記第１連結部を前記第１感光ドラムと前記第２感光ドラムとが並ぶ方向に伸縮可能とする弾性部を有することを特徴とする請求項４に記載の画像形成装置。
【請求項７】
前記ドラムユニットは、前記軸方向に延びる第３軸について回転可能な第３感光ドラムであって、前記第１感光ドラムと前記第２感光ドラムとが並ぶ配列方向において前記第２感光ドラムと並ぶ第３感光ドラムを有し、
画像形成装置は、前記ドラムフレームに着脱可能な第３現像カートリッジであって、前記第３感光ドラムにトナーを供給する第３現像ローラを有する第３現像カートリッジをさらに備え、
前記第１スペーサは、前記第１現像カートリッジと前記第２現像カートリッジとの間に挟まれ、
前記カバーは、
前記第２現像ローラを前記第２感光ドラムから離間した状態に保持する第２スペーサであって、前記第２現像カートリッジと前記第３現像カートリッジとの間に挟まれた第２スペーサと、
前記第１スペーサと前記第２スペーサとを連結する第１連結部と、を有し、
前記第１連結部は、前記第１連結部を前記配列方向に伸縮可能とする弾性部を有することを特徴とする請求項４に記載の画像形成装置。
【請求項８】
前記弾性部は、前記第２スペーサと前記軸方向に並ぶことを特徴とする請求項６または請求項７に記載の画像形成装置。
【請求項９】
前記カバーは、前記軸方向の一方側から前記第１現像カートリッジに係合するフックを有することを特徴とする請求項４に記載の画像形成装置。
【請求項１０】
前記フックは、
前記第１現像カートリッジの前記軸方向の一方側に位置するアームであって、前記第１スペーサから、前記第１感光ドラムと前記第２感光ドラムとが並ぶ方向に延びるアームと、
前記アームから前記軸方向の他方側に突出する爪であって、前記第１現像カートリッジに係合する爪と、を有することを特徴とする請求項９に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、画像形成装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、画像形成装置として、本体筐体と、本体筐体に着脱可能なドラムユニットと、ドラムユニットに着脱可能な４つの現像カートリッジと、カバーとを備えるものが知られている（特許文献１）。この技術では、ドラムユニットは、軸方向に延びるドラム軸について回転可能な４つの感光ドラムを備える。
【０００３】
カバーは、４つのスペーサと、スペーサ同士を連結する連結部とを有する。カバーは、ドラムユニットおよび現像カートリッジに取り付けられる。スペーサは、ドラムユニットのリアフレームと現像カートリッジとの間、または、２つの現像カートリッジの間に位置して、現像カートリッジを、現像ローラが感光ドラムから離間する離間位置に位置させる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１０５６７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、現像カートリッジは、画像形成装置の輸送中の衝撃などによって、ドラムユニットのドラムフレームに対して軸方向に動くことがある。
そこで、ドラムフレームに対する現像カートリッジの軸方向への移動を抑制できることが望まれる。
【課題を解決するための手段】
【０００６】

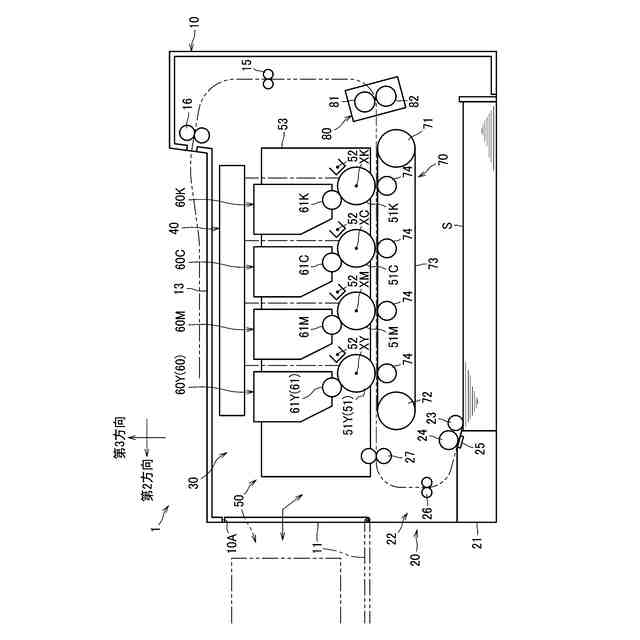

本願の第１開示では、画像形成装置は、本体筐体と、ドラムユニットと、第１現像カートリッジと、第２現像カートリッジと、カバーと、を備える。
ドラムユニットは、本体筐体に着脱可能である。
ドラムユニットは、第１感光ドラムと、第２感光ドラムと、ドラムフレームと、を有する。
第１感光ドラムは、軸方向に延びる第１軸について回転可能である。
第２感光ドラムは、軸方向に延びる第２軸について回転可能である。第２感光ドラムは、第１感光ドラムと並ぶ。
ドラムフレームは、第１サイドフレームと、第２サイドフレームと、接続フレームと、を有する。
第１サイドフレームは、第１感光ドラムおよび第２感光ドラムの軸方向の一方側に位置する。
第２サイドフレームは、第１感光ドラムおよび第２感光ドラムの軸方向の他方側に位置する。
接続フレームは、軸方向に延び、第１サイドフレームと第２サイドフレームとを接続する。
第１現像カートリッジは、ドラムフレームに着脱可能である。第１現像カートリッジは、第１感光ドラムにトナーを供給する第１現像ローラを有する。
第２現像カートリッジは、ドラムフレームに着脱可能である。第２現像カートリッジは、第２感光ドラムにトナーを供給する第２現像ローラを有する。

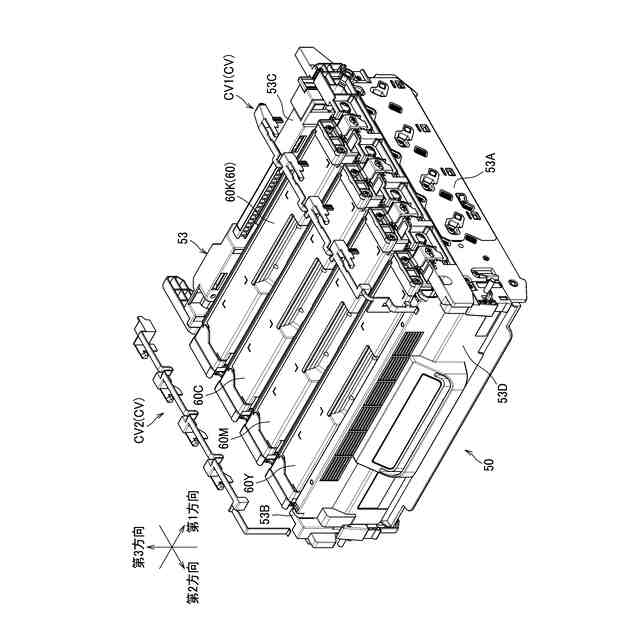

カバーは、第１現像カートリッジの少なくとも一部を覆う。
カバーは、第１スペーサと、保護壁と、を有する。

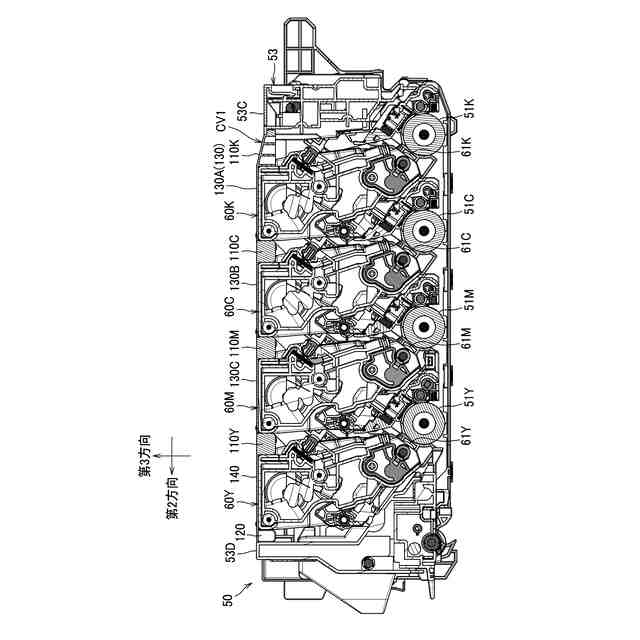

第１スペーサは、第１現像ローラを第１感光ドラムから離間した状態に保持する。第１スペーサは、接続フレームと第１現像カートリッジとの間、または、第１現像カートリッジと第２現像カートリッジとの間に挟まれている。

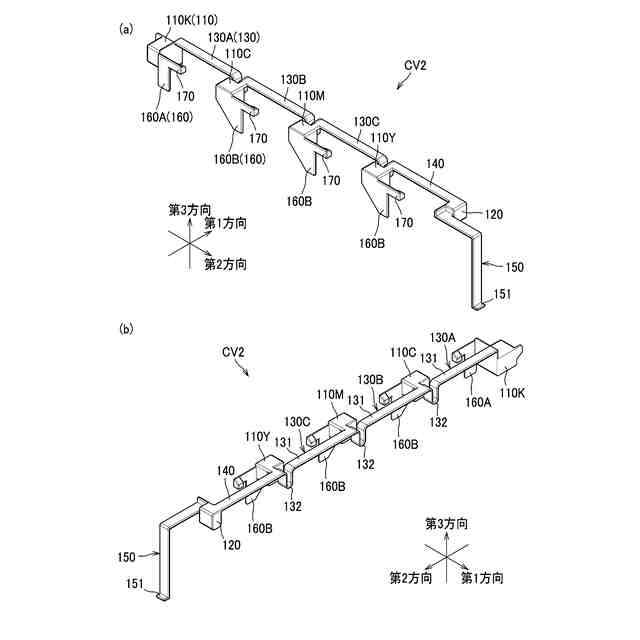

保護壁は、第１現像カートリッジの軸方向の一方の側面と、第１サイドフレームとの間に位置する。保護壁は、軸方向において第１現像カートリッジと向かい合うとともに第１サイドフレームと向かい合う。
【０００７】
第１開示によれば、カバーが、保護壁を有することで、保護壁によってドラムフレームに対する第１現像カートリッジの軸方向への移動を抑制できる。また、第１現像カートリッジが軸方向へ動いたとしても、保護壁によって第１現像カートリッジが第１サイドフレームに直接当たるのを抑制できる。
【０００８】

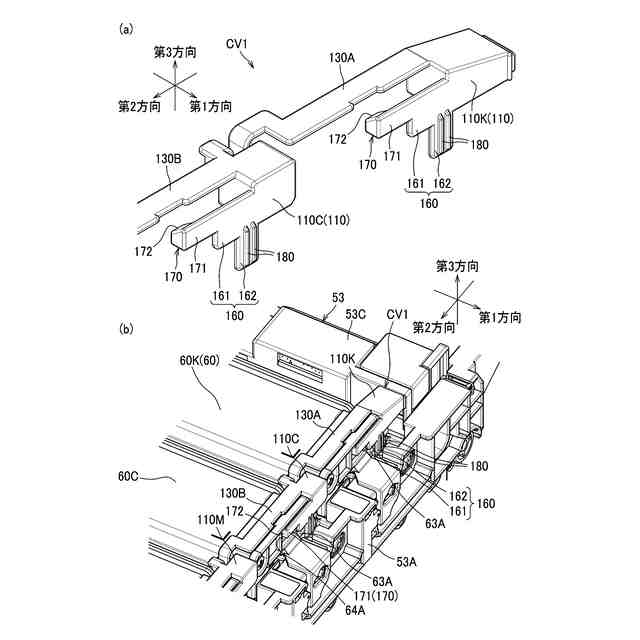

本願の第２開示では、第１開示の画像形成装置において、カバーは、保護壁から第１サイドフレームに向けて突出する凸部を有する。
【０００９】
第２開示によれば、カバーが、保護壁から第１サイドフレームに向けて突出する凸部を有することで、カバー（凸部）から第１サイドフレームまでの軸方向の距離を、保護壁から第１サイドフレームまでの軸方向の距離よりも小さくできる。
【００１０】
本願の第３開示では、第２開示の画像形成装置において、凸部は、保護壁に沿って延びるリブである。
（【００１１】以降は省略されています）
