公開番号2025110287
公報種別公開特許公報(A)
公開日2025-07-28
出願番号2024004134
出願日2024-01-15
発明の名称プリンタ
出願人ブラザー工業株式会社
代理人弁理士法人コスモス国際特許商標事務所
主分類B41J 29/38 20060101AFI20250718BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】IPP規格に従った印刷ジョブに基づく印刷が可能なプリンタであって、IPP規格に定義されていないシートサイズへの対応を可能にする技術を提供すること。
【解決手段】プリンタ1は、IPP規格に従って印刷ジョブを生成する端末装置3からIPPジョブを受信し、受信したIPPジョブに基づく印刷を行うことができる。プリンタ1は、受信したIPPジョブに、パラメータサイズとして「A5」が指定され、かつ、特定の給紙トレイ17が指定されていない、場合に、給紙トレイ17のうち設定サイズが「A5L」であるトレイを使用トレイとして決定する。そして、プリンタ1は、使用トレイから、第1向きにセットされたA5サイズのシートの横送り搬送を開始し、横向きのA5サイズ向けの印刷設定を用いて、IPPジョブに基づく印刷を、使用トレイから搬送されたシートに行うことができる。
【選択図】図1
特許請求の範囲【請求項１】
Ａ５サイズのシートを、シートの長辺を搬送方向の先端と後端にして搬送する横送り搬送に対応する第１向きにセットすることが可能なシートトレイを備え、
ＩＰＰ（Internet Printing Protocol）規格に従って印刷ジョブを生成するＩＰＰクライアントから前記印刷ジョブを受信し、受信した前記印刷ジョブに基づく印刷を行うことが可能であり、
前記ＩＰＰクライアントから受信した前記印刷ジョブに、シートサイズとしてＡ５が指定され、かつシート供給トレイとして特定のシートトレイが指定されていない、場合に、
前記シートトレイにて前記第１向きにセットされたＡ５サイズのシートについて前記横送り搬送を開始し、縦向きのＡ５サイズ印刷向けの印刷設定ではなく、横向きのＡ５サイズ印刷向けの印刷設定を用いて、前記印刷ジョブに基づく印刷を、前記シートトレイから搬送された前記シートに行うことを可能にする、
ように構成されるプリンタ。
続きを表示（約 4,200 文字）【請求項２】
請求項１に記載するプリンタにおいて、
装着されているシートトレイに対してシートサイズを設定可能であり、設定可能なシートサイズの種類には、横向きのＡ５サイズ印刷向けの第１サイズと、縦向きのＡ５サイズ印刷向けの第２サイズと、が含まれ、
前記ＩＰＰクライアントから受信した前記印刷ジョブに、シートサイズとしてＡ５が指定され、かつシート供給トレイとして特定のシートトレイが指定されていない、場合に、
前記第１サイズが設定されている前記シートトレイである第１トレイから、前記第１向きにセットされたＡ５サイズのシートについて前記横送り搬送を開始し、縦向きのＡ５サイズ印刷向けの印刷設定ではなく、横向きのＡ５サイズ印刷向けの印刷設定を用いて、前記印刷ジョブに基づく印刷を、前記第１トレイから搬送された前記シートに行うことを可能にする、
ように構成されるプリンタ。
【請求項３】
請求項２に記載するプリンタにおいて、
前記ＩＰＰクライアントから受信した前記印刷ジョブに、シートサイズとしてＡ５が指定され、かつシート供給トレイとして特定のシートトレイが指定されていない、場合に、
前記第１トレイがなく、前記第２サイズが設定されているシートトレイである第２トレイがある場合、前記第２トレイから、シートの短辺を搬送方向の先端と後端にして搬送する縦送り搬送に対応する第２向きにセットされたＡ５サイズのシートについて前記縦送り搬送を開始し、縦向きのＡ５サイズ印刷向けの印刷設定を用いて、前記印刷ジョブに基づく印刷を、前記第２トレイから搬送された前記シートに行う、
ように構成されるプリンタ。
【請求項４】
請求項２に記載するプリンタにおいて、
複数のシートトレイを装着可能であり、前記複数のシートトレイそれぞれに対して優先順位を設定可能であり、
前記ＩＰＰクライアントから受信した前記印刷ジョブに、シートサイズとしてＡ５が指定され、かつシート供給トレイとして特定のシートトレイが指定されていない、場合に、
前記第１トレイのうち優先順位が最も高い前記第１トレイである最上位第１トレイから、前記第１向きにセットされたＡ５サイズのシートについて前記横送り搬送を開始し、縦向きのＡ５サイズ印刷向けの印刷設定ではなく、横向きのＡ５サイズ印刷向けの印刷設定を用いて、前記印刷ジョブに基づく印刷を、前記最上位第１トレイから搬送された前記シートに行うことを可能にする、
ように構成されるプリンタ。
【請求項５】
請求項４に記載するプリンタにおいて、
前記ＩＰＰクライアントから受信した前記印刷ジョブに、シートサイズとしてＡ５が指定され、かつシート供給トレイとして特定のシートトレイが指定されていない、場合に、
前記第２サイズが設定されているシートトレイである第２トレイであって、前記最上位第１トレイよりも優先順位が高い前記第２トレイがなければ、前記最上位第１トレイから、前記第１向きにセットされたＡ５サイズのシートについて前記横送り搬送を開始し、縦向きのＡ５サイズ印刷向けの印刷設定ではなく、横向きのＡ５サイズ印刷向けの印刷設定を用いて、前記印刷ジョブに基づく印刷を、前記最上位第１トレイから搬送された前記シートに行う一方、
前記最上位第１トレイよりも優先順位が高い前記第２トレイがあれば、前記第２トレイのうち優先順位が最も高い前記第２トレイである最上位第２トレイから、シートの短辺を搬送方向の先端と後端にして搬送する縦送り搬送に対応する第２向きにセットされたＡ５サイズのシートについて前記縦送り搬送を開始し、縦向きのＡ５サイズ印刷向けの印刷設定を用いて、前記印刷ジョブに基づく印刷を、前記最上位第２トレイから搬送された前記シートに行う、
ように構成されるプリンタ。
【請求項６】
請求項５に記載するプリンタにおいて、
前記ＩＰＰクライアントから受信した前記印刷ジョブに、シートサイズとしてＡ５が指定され、かつシート供給トレイとして特定のシートトレイが指定されていない、場合に、
前記最上位第１トレイよりも優先順位が高い前記第２トレイがなければ、前記最上位第１トレイから、前記第１向きにセットされたＡ５サイズのシートについて前記横送り搬送を開始し、縦向きのＡ５サイズ印刷向けの印刷設定ではなく、横向きのＡ５サイズ印刷向けの印刷設定を用いて、前記印刷ジョブに基づく印刷を、前記最上位第１トレイから搬送された前記シートに行う一方、
前記最上位第１トレイよりも優先順位が高い前記第２トレイがあれば、前記最上位第２トレイから、前記第２向きにセットされたＡ５サイズのシートについて前記縦送り搬送を開始し、縦向きのＡ５サイズ印刷向けの印刷設定を用いて、前記印刷ジョブに基づく印刷を、前記最上位第２トレイから搬送された前記シートに行い、
前記最上位第１トレイおよび前記最上位第２トレイよりも優先順位が高く、前記第１サイズも前記第２サイズも設定されていないシートトレイである上位トレイがあっても、前記上位トレイからシートの搬送を開始しない、
ように構成されるプリンタ。
【請求項７】
請求項５に記載するプリンタにおいて、
前記ＩＰＰクライアントから受信した前記印刷ジョブに、シートサイズとしてＡ５が指定され、かつシート供給トレイとして特定のシートトレイが指定されていない、場合に、
前記最上位第１トレイよりも優先順位が高い前記第２トレイがなければ、前記最上位第１トレイから、前記第１向きにセットされたＡ５サイズのシートについて前記横送り搬送を開始し、縦向きのＡ５サイズ印刷向けの印刷設定ではなく、横向きのＡ５サイズ印刷向けの印刷設定を用いて、前記印刷ジョブに基づく印刷を、前記最上位第１トレイから搬送された前記シートに行う一方、
前記最上位第１トレイよりも優先順位が高い前記第２トレイがあれば、前記最上位第２トレイから、前記第２向きにセットされたＡ５サイズのシートについて前記縦送り搬送を開始し、縦向きのＡ５サイズ印刷向けの印刷設定を用いて、前記印刷ジョブに基づく印刷を、前記最上位第２トレイから搬送された前記シートに行い、
前記第１トレイも前記第２トレイもなければ、前記第１サイズも前記第２サイズも設定されていないシートトレイのうち優先順位が最も高いシートトレイである最上位トレイから、Ａ５サイズ以外のサイズのシートの搬送を開始し、縦向きのＡ５サイズ印刷向けの印刷設定を用いて、前記印刷ジョブに基づく印刷を、前記最上位トレイから搬送された前記シートに行う、
ように構成されるプリンタ。
【請求項８】
請求項５に記載するプリンタにおいて、
前記ＩＰＰクライアントから受信した前記印刷ジョブに、シートサイズとしてＡ５が指定され、かつシート供給トレイとして特定のシートトレイが指定されていない、場合に、
前記最上位第１トレイよりも優先順位が高い前記第２トレイがなければ、前記最上位第１トレイから、前記第１向きにセットされたＡ５サイズのシートについて前記横送り搬送を開始し、縦向きのＡ５サイズ印刷向けの印刷設定ではなく、横向きのＡ５サイズ印刷向けの印刷設定を用いて、前記印刷ジョブに基づく印刷を、前記最上位第１トレイから搬送された前記シートに行う一方、
前記最上位第１トレイよりも優先順位が高い前記第２トレイがあれば、前記最上位第２トレイから、前記第２向きにセットされたＡ５サイズのシートについて前記縦送り搬送を開始し、縦向きのＡ５サイズ印刷向けの印刷設定を用いて、前記印刷ジョブに基づく印刷を、前記最上位第２トレイから搬送された前記シートに行い、
前記第１トレイも前記第２トレイもなければ、前記第１サイズも前記第２サイズも設定されていないシートトレイである別トレイがあっても、前記別トレイからシートの搬送を開始しない、
ように構成されるプリンタ。
【請求項９】
請求項５に記載するプリンタにおいて、
前記ＩＰＰクライアントから受信した前記印刷ジョブに、シートサイズとしてＡ５が指定され、かつシート供給トレイとして特定のシートトレイが指定されていない、場合に、
前記最上位第１トレイよりも優先順位が高い前記第２トレイがなければ、前記最上位第１トレイから、前記第１向きにセットされたＡ５サイズのシートについて前記横送り搬送を開始し、縦向きのＡ５サイズ印刷向けの印刷設定ではなく、横向きのＡ５サイズ印刷向けの印刷設定を用いて、前記印刷ジョブに基づく印刷を、前記最上位第１トレイから搬送された前記シートに行う一方、
前記最上位第１トレイよりも優先順位が高い前記第２トレイがあれば、前記最上位第２トレイから、前記第２向きにセットされたＡ５サイズのシートについて前記縦送り搬送を開始し、縦向きのＡ５サイズ印刷向けの印刷設定を用いて、前記印刷ジョブに基づく印刷を、前記最上位第２トレイから搬送された前記シートに行い、
前記ＩＰＰクライアントから受信した前記印刷ジョブに、シートサイズとしてＡ４が指定され、かつシート供給トレイとして特定のシートトレイが指定されていない、場合に、
縦向きのＡ４サイズ印刷向けの第３サイズが設定されているシートトレイである第３トレイのうち優先順位が最も高い前記第３トレイである最上位第３トレイから、Ａ４サイズのシートの搬送を開始し、縦向きのＡ４サイズ印刷向けの印刷設定を用いて、前記印刷ジョブに基づく印刷を、前記最上位第３トレイから搬送された前記シートに行う、
ように構成されるプリンタ。
【請求項１０】
請求項９に記載するプリンタにおいて、
装着されているシートトレイに対して設定可能なシートサイズの前記種類には、前記第３サイズが含まれ、横向きのＡ４サイズ印刷向けの第４サイズは含まれない、
ように構成されるプリンタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書に開示される技術分野は、ＩＰＰ（Internet Printing Protocol）規格に従った印刷が可能なプリンタに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年、情報処理装置にインストールされたアプリケーションプログラムやクラウド上でのプリントサービスでは、ＩＰＰ規格に従って、プリンタを制御することが可能である。このＩＰＰ規格に従ったドライバレス印刷の技術では、プリンタベンダから提供されるプリンタドライバを利用せず、ＩＰＰ規格に従ってシートサイズ等の指定を受け付け、その指定された内容に従って印刷ジョブを生成する。ＩＰＰの詳細については、非特許文献１に開示されている。
【先行技術文献】
【非特許文献】
【０００３】
The Printer Working Group IPP Version 2.0, 2.1, and 2.2 https://ftp.pwg.org/pub/pwg/standards/std-ipp20-20151030-5100.12.pdf
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前述したＩＰＰ規格の場合、横向きの定形サイズが定義されていない。そのため、ＩＰＰ規格に従って印刷ジョブを生成するＩＰＰクライアントからは、そのようなシートサイズが指定された印刷ジョブは生成されない。一方で、プリンタには、横向きの定形サイズに対応可能なものがある。そのため、プリンタがＩＰＰ規格に従った印刷ジョブに基づく印刷を行うには、改善の余地がある。
【課題を解決するための手段】
【０００５】
この課題の解決を目的としてなされたプリンタは、Ａ５サイズのシートを、シートの長辺を搬送方向の先端と後端にして搬送する横送り搬送に対応する第１向きにセットすることが可能なシートトレイを備え、ＩＰＰ（Internet Printing Protocol）規格に従って印刷ジョブを生成するＩＰＰクライアントから前記印刷ジョブを受信し、受信した前記印刷ジョブに基づく印刷を行うことが可能であり、前記ＩＰＰクライアントから受信した前記印刷ジョブに、シートサイズとしてＡ５が指定され、かつシート供給トレイとして特定のシートトレイが指定されていない、場合に、前記シートトレイにて前記第１向きにセットされたＡ５サイズのシートについて前記横送り搬送を開始し、縦向きのＡ５サイズ印刷向けの印刷設定ではなく、横向きのＡ５サイズ印刷向けの印刷設定を用いて、前記印刷ジョブに基づく印刷を、前記シートトレイから搬送された前記シートに行うことを可能にする、ように構成される。
【０００６】
本明細書に開示されるプリンタは、ＩＰＰ規格に従った印刷ジョブであって、シートサイズとしてＡ５が指定され、かつシート供給トレイとして特定のシートトレイが指定されていない、印刷ジョブを受信した場合、横送り搬送に対応する第１向きにセットされているＡ５サイズのシートの横送り搬送を開始し、横向きのＡ５サイズ印刷向けの印刷設定を用いた印刷を行うことができる。従って、プリンタは、ＩＰＰ規格に従った印刷ジョブであっても、ＩＰＰ規格では定義されていないシートサイズであるＡ５横が指定された印刷と同等の印刷を可能である。
【０００７】
上記プリンタの機能を実現するための制御方法、コンピュータプログラム、および当該コンピュータプログラムを格納するコンピュータにて読取可能な記憶媒体も、新規で有用である。
【発明の効果】
【０００８】
本明細書に開示される技術によれば、ＩＰＰ規格に従った印刷ジョブに基づく印刷が可能なプリンタであって、ＩＰＰ規格に定義されていないシートサイズへの対応を可能にする技術が実現される。
【図面の簡単な説明】
【０００９】

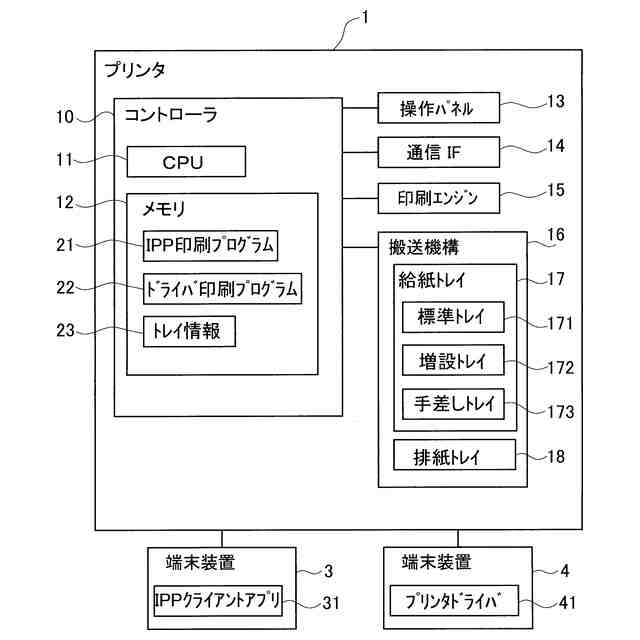

実施の形態にかかるプリンタの概略構成図である。
給紙トレイに収容されるシートを示す説明図である。

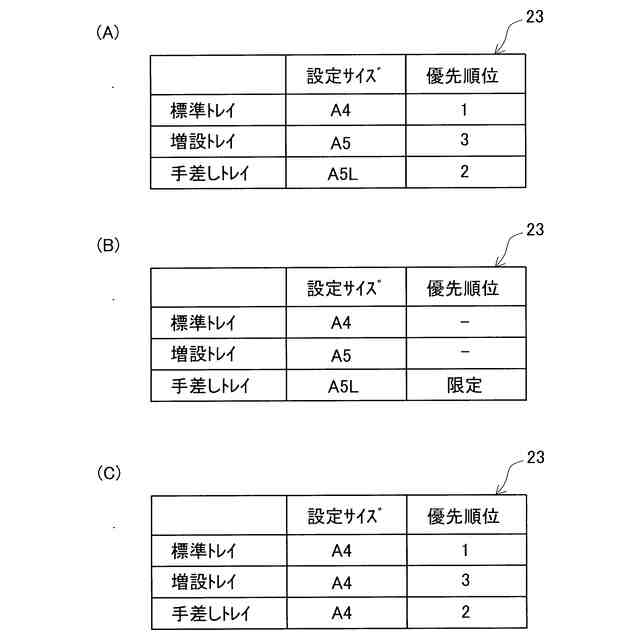

トレイ情報の例を示す説明図である。
ＩＰＰ印刷処理の手順を示すフローチャートである。

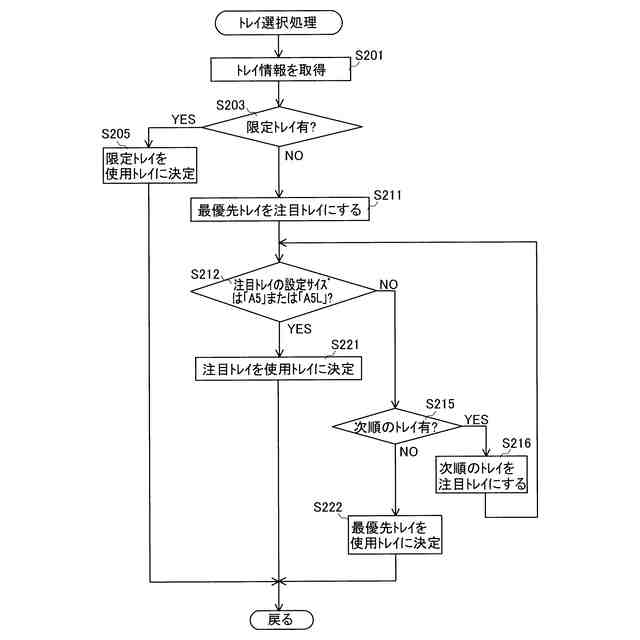

トレイ選択処理の手順を示すフローチャートである。

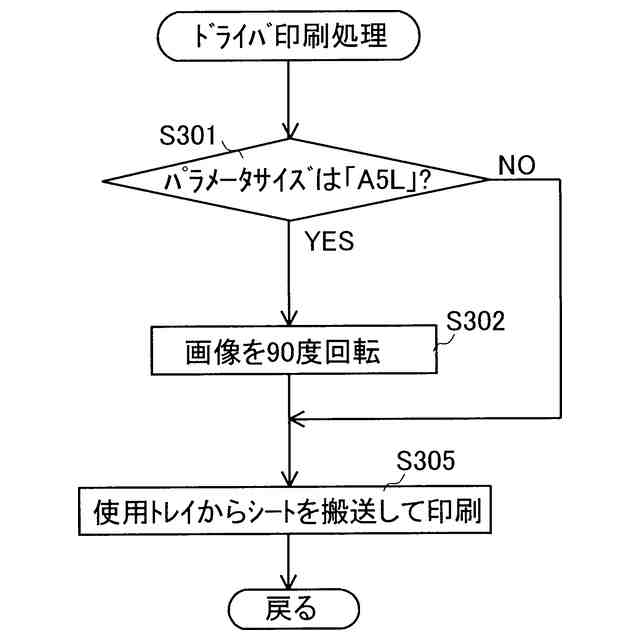

ドライバ印刷処理の手順を示すフローチャートである。

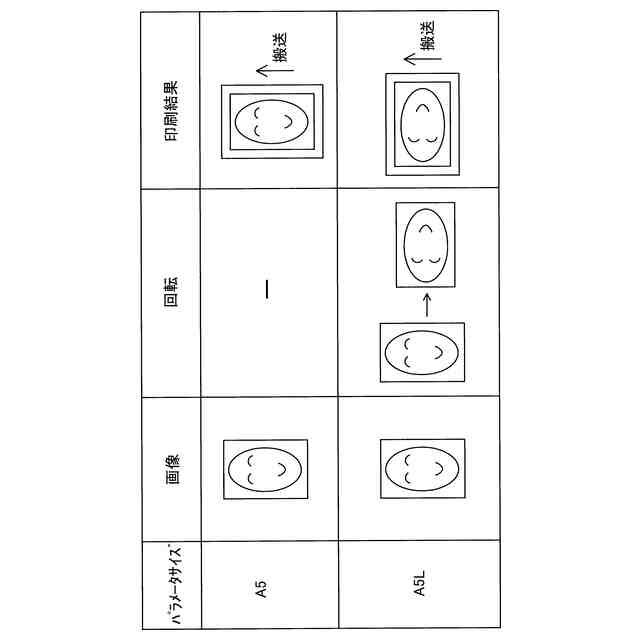

印刷設定の例を示す説明図である。

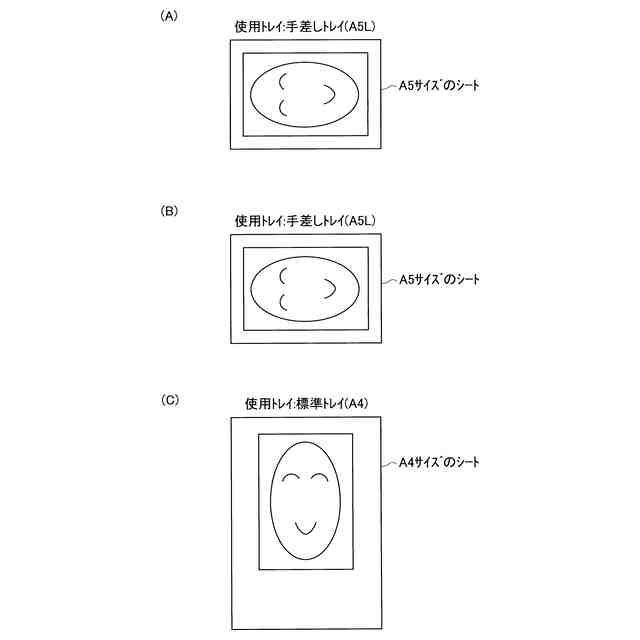

印刷結果の例を示す説明図である。
【発明を実施するための形態】
【００１０】
以下、プリンタを具体化した実施の形態について、添付図面を参照しつつ詳細に説明する。本形態は、ＩＰＰ（Internet Printing Protocol）規格に従って生成された印刷ジョブに基づく印刷を実行可能なプリンタを開示するものである。
（【００１１】以降は省略されています）
